Труба гибкая ПВХ
Общие сведения

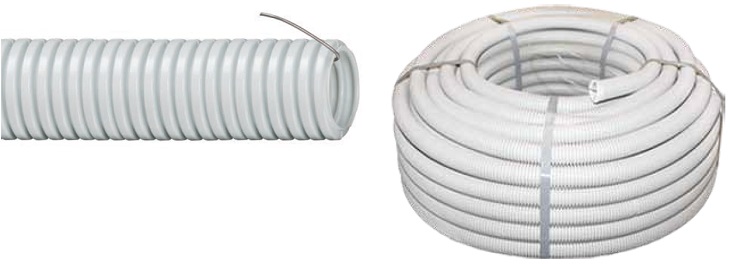

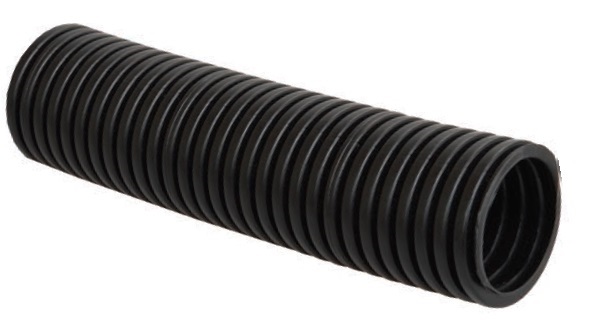

Гибкая труба из ПВХ представляет собой гибкий негерметичный канал круглого сечения. Внутри трубы прокладывается силовая и сигнальная проводка. Изготавливаются трубы из самозатухающей композиции поливинилхлорида (ПВХ) или из полиэтилена низкого давления (ПНД), они не подвергаются коррозии. Так как трубы гибкие, это позволяет использовать их для прокладки всех типов кабелей с минимальными трудозатратами, без применения фасонных аксессуаров, скрыто внутри стен, под полами, потолками. Для проталкивания кабеля, трубы выпускаются с зондом, или без зонда. Для крепежа трубы используется специальная круглая защелка.
Размерный ряд:
- внешний диаметр от 16 до 63 мм;
- длина труб в бухте от 15 м до 100 м.

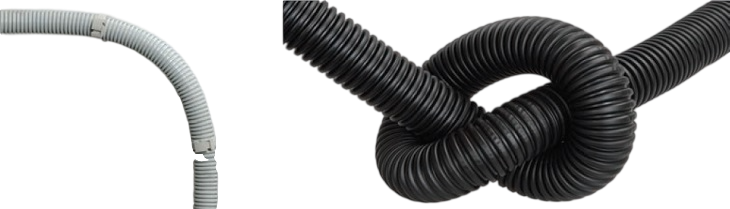

Пример исполнения изгиба трубы, радиус изгиба должен быть не менее трех диаметров трубы.

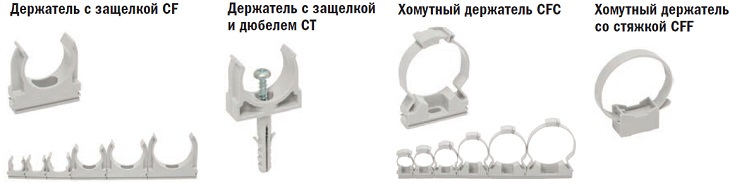

Для крепления труб используют крепежные аксессуары
Гибкие трубы из ПВХ применяют для
- монтажа закрытой силовой и коммуникационной проводки в зданиях;
Преимущества применения гибких труб из ПВХ в электротехнических целях:
- защита проводов от возгорания при коротком замыкании;
- механическая защита проводов;
- защита проводов от влаги и пыли;
- простота монтажа системы проводов;
- не подвержены коррозии, морозостойкие, теплостойкие, долгий срок службы;
- встроенный зонд для легкого протягивания кабеля внутри;
- отсутствие зонда для множественного протягивания кабелей;
- высокие диэлектрические свойства труб.
Степень защиты проводов IP55;
Температура монтажа от до - 50 С до + 600 С;
ТУ 2291-001-18461115-2010
Основными производителями металлических рукавов являются
- ИЕК;
- EKF ELECTROTECHNICA;
