Проволочные лотки
Определение
Проволочные лотки – представляют собой сетчатую конструкцию из стальной проволоки U-образного профиля. Концы лотка одинаковые. Кроме того, проволочный лоток может комплектоваться крышкой сверху лотка.
Материал из чего изготавливается. Технология изготовления
Материал, из которого производятся проволочные лотки должен отвечать определенным требованиям, а именно:
- быть прочным, чтоб лотки не изгибались под тяжестью нагрузки;
- быть стойким к коррозии длительный срок, в разных средах, в широком диапазоне температур;
- быть стойким к контактной коррозии, возникающей между двумя различными металлами в местах соединения лотков;
- быть невозгораемым и негорючим для защиты окружающей среды от возгорания кабелей внутри лотка, а также для защиты кабелей внутри лотка от внешнего пожара;
- обладать электропроводностью для защиты кабелей внутри лотка от токов молнии;
- обладать экранирующими электромагнитное излучение свойствами для защиты окружающей среды от излучений кабелей внутри лотка;
Материалом, полностью удовлетворяющем вышеперечисленным условиям является стальная проволока. Поэтому проволочные лотки изготавливаются из оцинкованной стальной проволоки различной толщины или из нержавеющей стальной проволоки также различной толщины. Производители используют отличающиеся технологии для производства проволочных лотков:
- изготовление лотков из предварительно оцинкованной стальной проволоки;
- изготовление лотков из неоцинкованной стальной проволоки с последующим цинкованием готового лотка. Второй способ позволяет защитить от коррозии места срезов и сварки.
Разработано несколько технологий антикоррозийной обработки стальной проволоки, применяемых для изготовления проволочных лотков:
- оцинковка по методу Сендзимира заключается в прохождении стальной проволоки через ванну с горячим раствором цинка. При этом цинковое покрытие наносится на проволоку со всех сторон. Толщина цинкового покрытия составляет от 10 мкм до 20 мкм. Российский стандарт ГОСТ 14918-80, европейский стандарт DIN EN ISO 10143.
- оцинковка по методу погружения в горячий раствор цинка каждого отдельного готового изделия. Толщина покрытия составляет до 70 мкм. В данном случае покрываются цинком все срезы и места сварки. Российский стандарт ГОСТ 9.307-89, европейский стандарт DIN EN ISO 1461;
- гальваническое цинкование заключается в нанесении цинкового покрытия на проволоку под воздействием электрического тока. Толщина цинкового слоя до 10 мкм. Российский стандарт ГОСТ 9.301-86, европейский стандарт DIN EN ISO 12329;
- защитное покрытие порошковой краской заключается в покрытии подготовленного изделия порошковой краской и помещении изделия в печь, где под воздействием температуры порошковая краска превращается в очень прочное покрытие.
Для производства проволочных лотков стальная проволока сваривается на многоэлектродных сварочных машинах в сетку заданной ширины и длины. Затем сетка пропускается через автоматическую гибочную машину для придания ей U-образного профиля.
Назначение для чего используется Примеры применения
Проволочные лотки служат для открытого монтажа кабеленесущей трассы и собственно в лотки и укладываются изолированные кабели различного назначения, силовые кабели напряжением до 1000 В. Используются для горизонтальных и наклонных участков трассы. Проволочные лотки обладают наименьшей среди всех типов лотков нагрузочной способностью и этим качеством определяется сфера их применения. Из проволочных лотков монтируются кабельные трассы внутри помещений, чаще под фальшполами или над фальшпотолками. Благодаря сетчатой конструкции лотки применяются там, где жесткие требования по отводу тепла от кабелей - так как проволочные лотки наилучшим образом вентилируются, жесткие требования по гигиене, так как в проволочных лотках не скапливается влага и грязь, жесткие требования по запыленности кабелей. Сами кабели, укладываемые в проволочные лотки могут быть как силовыми электрическими с напряжением до 1000 Вольт, так и телекоммуникационными и опто-волоконными. Для уменьшения электромагнитных помех от кабелей различного назначения, используют разделительные металлические пластины внутри лотка. Лотки комплектуются защитными крышками, что увеличивает жесткость конструкции и уменьшает электромагнитное загрязнение окружающего пространства.
Фото применения
Принципы действия
Самый недорогой и оптимальный способ организации нетяжелой кабельной трассы – это применение системы проволочных лотков. В состав системы входят прямые лотки, соединительные элементы для скрепления лотков, резьбовые соединители для прочного соединения элементов системы между собой, крышки для защиты проложенных кабелей от внешних воздействий, монтажные элементы (опоры, кронштейны) для поддержания кабеленесущей трассы на определенной высоте или прикрепления трассы к стене, потолку и т.д. Фасонные аксессуары отсутствуют как отдельные элементы системы из-за того, что изготавливаются они на мест монтажа из прямых лотков с помощью кусачек. Вырезается часть прямого лотка, он сгибается и скрепляется соединительными пластинами.

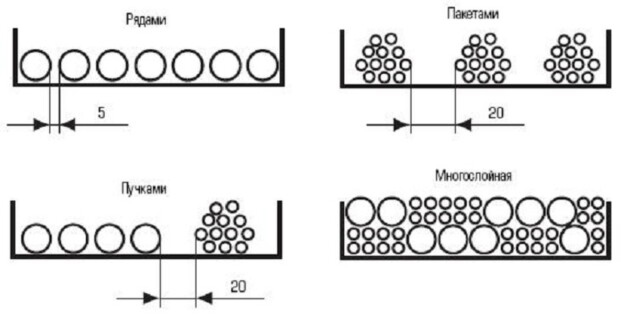

Кабель укладывается на дно лотка и легко крепится к проволоке, боковые стенки служат для обеспечения жесткости. Ширина проволочного лотка, высота боковой стенки и толщина проволоки взаимосвязаны. Чем шире лоток, тем больше в него можно уложить кабеля, вес кабеля увеличивается, следовательно, высота боковой стенки и толщина проволоки должны увеличиваться, для обеспечения прочности лотка и защиты кабеля от повреждений и разрывов. Вес кабелей в лотке должен быть распределен равномерно. Дополнительным фактором, ограничивающим вес лотка с кабелем является нагрузочная способность монтажных опор и кронштейнов. Количество опор и расстояние между ними определяется нагрузочной способностью лотка. Так как проволочные лотки не самые прочные по сравнению с другими типами лотков, то количество опор может быть увеличено за счет уменьшения расстояния между ними. В любом случае, лоток заполняется кабелем не полностью – необходимо обеспечить отвод тепла, который может возникать при нагреве кабеля и радиус изгиба кабеля для обеспечения поворотов и разветвлений трассы. Варианты прокладки кабеля в лотке следующие:
Монтаж проволочных лотков заключается в соединении между собой прямых и фасонных элементов. Сам принцип соединения элементов в систему встык. Соединение происходит с помощью соединительных пластин, или специальных зажимов, фиксирующих элементы системы с помощью резьбовых соединителей. Крепление лотков и фасонных аксессуаров к монтажным опорам и кронштейнам должно быть разборным, поэтому осуществляется с помощью специальных крепежных элементов.
Основными фасонными элементами проволочных лотков являются:
- упрощенные редукции для изменения ширины прокладываемой трассы;
- торцевые заглушки, служат для защиты монтажников от повреждений об острые края лотков, а также для защиты кабелей от внешних воздействий;
Конкурентное окружение
Проволочные лотки на российском рынке представлены от следующих производителей:
- BAKS;
- DKC;
- EAE-ELEKTRIK;
- GERSAN;
- KOPOS KOLIN;
- NIEDAX;
- OSTEC;
- VERGOKAN;
- ЕКА;
- ИЕК;
- КМ-ПРОФИЛЬ, торговая марка СИСТЕМА КМ;
- КОКС ЭЛЕКТРО;
- ОБО БЕТТЕРМАНН;
- ЭКОПЛАСТ;
