Компания Schneider Electric является одной из ведущих компаний электротехнического рынка.
В 2009 году бренды производителей кабеленесущих систем Wibe и Defem интегрированы в Schneider Electric.
На сегодняшний день продукция Wibe состоит из большого ассотримента и включает кабельные лотки, кабельные лестницы, аксессуары для эксплуатации в самых различных условиях.
Проволочные лотки Defem с легкостью справляются с различными нагрузками и предназначены для малых, средних и нагруженных трасс.
Обширная гамма защитных оболочек лотков дает возможность их использовать в офисах, различных центрах, отелях как объектах, не требующих высоких показателей устойчивости к коррозии (электрооцинковка), так и на специализированных площадках и объектах, предъявляющих подобные требования как то заводы, фабрики, предприятия инфраструктуры (горячее цинкование C1; C4; C3; C5-I) и т.д.
Проволочный лоток Defem
Типы оболочек Defem в зависимости от устойчивости к коррозии
Предварительно оцинкованные применяется в зонах, где не требуется высокая устойчивость к коррозии, но где присутствуют открытые площадки (гаражи и склады; C2)
Горячее цинкование используется в установке систем в открытых зонах в пределах города и в зданиях промышленного назначения, не оказывающих агрессивное влияние на окружающую среду (фермы и пивоварни).
Нержавеющая сталь AISI 304 предназначена для площадок со стабильно повышенным уровнем
влажности и загрязнения окружающей среды (порты, тоннели, предприятия химической и тяжёлой отраслей; C5-M).
Нержавеющая сталь AISI 316L предназначена для площадок со стабильно повышенным уровнем
влажности и загрязнения окружающей среды, а также наличием соляного тумана (очистительные сооружения, нефтяные платформы и т.д.)
Продукцию «Schneider Electric» отличает внушительный ассортимент, что позволяет выбрать лотки под любой проект. С лотками Schneider Electric проблема правильной, безопасной и эстетичной укладки кабеля решается легко и быстро.
Лотки Defem могут устанавливаться на пол, стену, потолок. Ответвления, повороты, переходы конструкций легко создаются из лотка посредством ручной гибки во время установки. Закруглённые концы и качественная точечная сварка гарантирует соответствие лотков Defem наиболее жёстким критериям безопасности и исключают травмы рабочего персонала и повреждение кабелей.
Сечение кабеля лотков Defem разработано таким образом, что продукция выдерживает более высокие нагрузки в сопоставлении с аналогами, имеющимися на рынке. Учитывая широкое разнообразие типов защитного покрытия, можно считать проволочные лотки Defem универсальным решением для трассировки кабелей и прокладки силовых и телекоммуникационных кабелей в любую точку объекта. Потери в гибкости и надежности конструкции исключены.
Основные качественные характеристики, свойственные продукции Defem:
- Легкость маркировки;
- Универсальные качественные кронштейны;
- Установка фурнитуры;
- Установка кабелей;
- Прочно и безопасно;
- Углы и повороты не нужно делать на заказ, так как их легко можно изготовить из лотка.
- Разграничение кабелей.
Испытания огнеупорности кабеля Е30-Е90
Наличие правильной системы распределения электроснабжения и телекоммуникаций на объекте независимо от его параметров и габаритов является одним из наиболее важных факторов. Система Defem максимально соответствует всем главным показателям определения эффективности кабельных лотков, так как соответствует критериям легкого и безопасного управления, сервиса и максимальной автономности работы системы. Также Defem располагает решениями для монтажа кабельных трасс под фальш-полом.
Зонная укладка кабеля. Боковой ограничитель радиуса. Ограничитель радиуса
Аксессуары для зонного каблирования – часть комплектного предложения для предотвращения отвода восприимчивых к изгибам оптокабелей «Schneider Electric», разработаных для систем телекоммуникации. Исключает перегиб кабелей с малым радиусом сечения, приводящий к ухудшению некоторых важных технических характеристик.
Проволочные лотки Defem для специальных условий
Продукция Defem выдерживает высокое давление моющих агрегатов в зонах с особыми санитарно-медицинскими требованиями. Кабели в лотке будут сохранять свое положение, даже если их положение не зафиксировано.
В первую очередь, повышенные требования по санитарно-медицинским критериям предъявляются на предприятиях пищевой отрасли. Проволочные лотки С-, G- и Z-образной формы, - наилучший выбор для такого рода предприятий.
Проволочные лотки Defem Mini
Проволочные лотки Defem Mini – наиболее рациональный метод произвести прокладку кабеля малого радиуса. Несмотря на малые размеры, лотки Defem Mini выдерживают большое давление сжатого воздуха и жидкости моющих машин. Лоток типа B-30-D также гарантирует защиту проводов от механических повреждений.
Проволочный лоток Defem Mini. Возможные параметры: мини-лотки B30-D,30x24 мм; мини-лотки B30-U, 46x15 мм; мини-лотки B30-I,60x6 мм
Монтажные платы. Соединители. Крепление к полу
Монтажные платы – устройства для укладки коробок, розеток и других устройств. Скрепители лотков могут также использоваться для установки к лоткам ламп, для монтажа лотков на стену и крепления их к элементам. Для случаев укладки лотков под фальш-полом предполагаются опоры, которые регулируются по высоте. Диапазон регулировки – от 215 до 370 мм.
Разделительные перегородки
Перегородки могут устанавливаться по всей протяженности кабельной трассы: как на прямых отрезках, так и на поворотах. Перегородка легко сгибаема и принимает необходимую форму. Перегородка устанавливается к лотку путём обхвата её выступов вокруг прутьев, установленных поперек лотка.
Ограничители радиуса изгиба
Основное применение данного вида продукции – исключить перегиб кабелей с недопустимым радиусом изгиба.
Кронштейны для шинопроводов
Кронштейны применяются при монтаже шинопроводов Canalis типа КВА и КВВ к лотку.
Кронштейны для особых условий
Кронштейны используются для присоединения шинопроводов Canalis типа КВА и КВВ к лотку. Кронштейны из нержавеющей стали при установке на стену дают зазор в 100 мм от стены до лотка, что имеет большое значение для качественной процедуры очистки там, где имеются особые санитарно-медицинские требования, к примеру, на предприятиях пищевой сферы.
Проволочные лотки Defem по огнеупорности соотносятся с категориями Е30 и Е90. Система электропитания функционирует дольше, когда огнеупорность кабельных лотков выше.
Изделия Defem обладают высокими огнеупорными свойствами, которые подтверждаются многочисленными тестами. Можно уверенно производить монтаж проволочных лотков Defem в средах, требующих сертификации на огнестойкость E30 и E90. Лотки Defem c фурнитурой и кабелями Datwyler Pyrofil KERAM E30 и Е90 тестировались на протяжении 90 минут при температуре 1000 °С, сохранив при этом все качественные характеристики.
Кабельные лотки Wibe
В производстве кабельных лотков важнейшее значение имеет правильно выбранный вид покрытия.
Период службы кабельного лотка напрямую зависит от условий его использования. Поэтому необходимо оценивать воздействие коррозии окружающей среды: уровень влажности, присутствие солей, наличие или отсутствие санитарно-медицинской обработки и т.д., чтобы правильно выбрать материал и вид покрытия кабельной конструкции.
Предлагаемый «Schneider Electric» спектр кабельных лестниц и лотков дает возможность выбирать то, что будет оптимальным с экономической точки зрения и срока эксплуатации.
Ниже представлены классы коррозии и виды объектов, соответствующие данным классам и рекомендованное исполнение кабельного лотка.
C1 Сталь с электрогальваническим покрытием
Используется для прокладки в школах, маркетах, отелях, офисах, спортзалах и т.п.
– пониженный уровень коррозии
– площадки, которые отапливаются и проветриваются
– невысокий уровень влажности
– малый уровень загрязненности окружающей среды
– электрогальваническое покрытие по DIN 50961/ISO 2081
C2 Предварительно оцинкованная сталь
Внутренний и наружный монтаж на предприятиях легкой промышленности, спортзалов, складов, торговых центров, сельской местности и т.п.
– низкий уровень атмосферной коррозии
– помещения, которые не отапливаются с перепадами температуры и влажности
– малое наличие конденсированного воздуха и агрессивных составляющих в воздухе
– предварительно оцинкованная сталь по SS-EN 10327:2004
C3 Сталь, оцинкованная методом горячего погружения
Внутренний и наружный монтаж в городские и малые промышленные площади, пивоварни, предприятия молочной отрасли, прачечные и т.п.
– средний уровень коррозии
– площади со средним уровнем влажности и уровнем загрязнения атмосферы,
вызванными производственными процессами
– атмосферы с определенным содержанием солей или средним показателем загрязнения окружающей среды
– горячее оцинковывание погружением по EN-ISO 1461:2009
C4 Сталь, оцинкованная методом горячего погружения
Внутренний и наружный монтаж на предприятиях химической промышленности, на промышленных объектах и прибрежной полосе, в бассейнах, объектах животноводства, судостроительной отрасли и т.п.
– повышенный уровень коррозии
– зоны с повышенным уровнем содержания влаги и высоким уровнем атмосферных загрязнений, обусловленным производственными процессами
– атмосферы со средним содержанием солей или значительным уровнем загрязнения атмосферы
– горячее оцинковывание погружением по EN-ISO 1461:2009.
C5-I Нержавеющая сталь AISI 304
Внутренний и наружный монтаж на заводах химической отрасли, промышленных объектах и прибрежной полосы, в бассейнах, судостроительной отрасли и т.п.
– значительно повышенный (промышленный) уровень коррозии
– области с постоянным выделением конденсата, повышенным уровнем содержания влаги и содержанием агрессивных элементов в воздухе, предопределенным производственными процедурами
– нержавеющая сталь по SS2333 RF/AISI 304, эпокси-полиэстерное порошковое
покрытие Zinkpox и покрытие Thermoplastic поверх оцинковки
C5-M Нержавеющая сталь AISI 316L
Внутренний и наружный монтаж на объектах тяжелой промышленности, в морских и прибрежных зонах, на сооружениях очистного плана и монтажа и т.п.
– повышенный (морской) уровень коррозии
– зоны с постоянным выделением конденсата, повышенным уровнем содержания влаги и
содержанием солей в воздухе
– нержавеющая сталь по SS2348 SF/AISI 316L, покрытие Thermoplastic над оцинковкой
Потеря массы стали и цинка для различных классов коррозионной активности
Шведские испытания продемонстрировали, что сплошные и проволочные кабельные лотки и кабельные лестницы отлично экранируют электромагнитные импульсы излучения от установленных в них кабелей, так же, как и внешние импульсы электромагнитных полей.
При правильном монтаже кабельные лотки Wibe могут служить в качестве средств заземления.

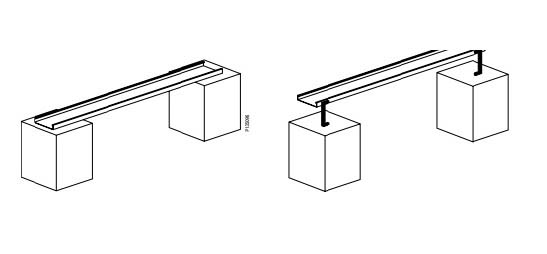

Рекомендуемая схема монтажа кабельных лотков Wibe
1. Прямой контакт металл-металл – основной вариант
2. Соединение с двух сторон короткими проводниками – наиболее часто встречающееся решение

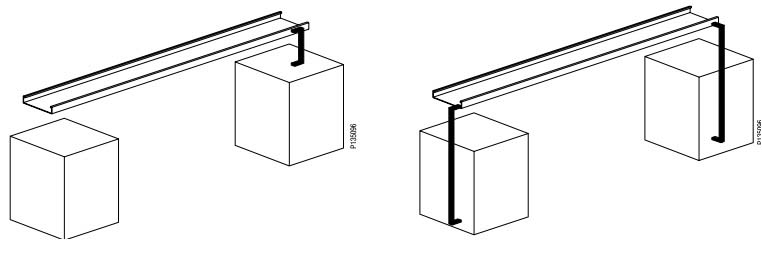

Нерекомендуемая схема монтажа кабельных лотков Wibe
1. Одностороннее соединение – плохой вариант
2. Соединение с двух сторон длинными проводниками обеспечивает в лучшем случае нейтральную ЭМС
