Крупнейший российский производитель систем для монтажа энергонесущих линий и электрощитового оборудования ЗАО «ДКС начал производственную деятельность в 1998 году в Твери. На сегодня ЗАО «ДКС имеет три подразделения «ДКС Россия», «ДКС Украина», «ДКС Европа», каждое из которых имеет собственные производственные и дистрибьюторские мощности. Реализация продукции осуществляется через сеть независимых от ЗАО «ДКС дистрибьюторов, что позволило существенно расширить географию рынков сбыта компании, контролировать цены на продукцию и превратить ЗАО «ДКС в международную компанию.

Компания «ДКС» выпускает кабельные каналы, металлические лотки, пластиковые и металлические трубы, электрощитовое оборудование, системы для кондиционирования, системы молниезащиты и заземления, шинопроводы в общей сложности насчитывается около 10000 наименований. Усилия сосредоточены на обеспечении высокого качества продукции для чего используется новейшее оборудование, первоклассная сталь и технологические инновации, что подтверждается многочисленными патентами на имя ЗАО «ДКС. Регулярно с 2005 года проводится обязательная сертификация системы менеджмента качества (СМК) на соответствие международному стандарту ISO 9001.

Система металлических лотков ЗАО «ДКС

применяется для монтажа изолированных электрокабелей в помещениях и в различных других средах. Изготавливаются из листовой прокатной стали различной толщины. Для защиты от коррозии используются различные методы оцинковки. Покрытие по методу Сендзимира (ГОСТ 14918-80, толщина слоя цинка 10-18 мкм). Горячее цинкование (ГОСТ 9.307. толщина покрытия 55-120 мкм). Покрытие по методу Сендзимира с последующим нанесением цинк-ламельного покрытия. Использование нержавеющей стали марки AISI 304 (ГОСТ 5632-72). Система состоит из следующих лотков:

- металлические перфорированные лотки S5 Combitech;
- металлические неперфорированные лотки S5 Combitech;
- проволочные лотки F5 Combitech;
- лестничные лотки L5 Combitech;
- аксессуары к лоткам;

Преимущества применения металлических лотков ЗАО «ДКС»

- совместимость всех типов лотков между собой;
- простота монтажа за счет разъемов «папа-мама»;
- специальная обработка концевых элементов исключает повреждения при стыковке лотков и продлевает срок службы всей трассы;
- огнестойкость R-90 позволяет монтировать системы пожаротушения зданий;
- высокая сейсмостойкость;
- соответствие европейским стандартам EN 61537:2007;
- плавная геометрия аксессуаров;
- стойкость к коррозии в соленой воде;
- высокая скорость монтажа;
- длительный срок службы системы лотков;
- низкая цена на лотки.

Металлические перфорированные лотки S5 Combitech ЗАО «ДКС»

1. Лоток перфорированный

2. Крышка на прямой элемент

3. Угол горизонтальный СРО 90

4. Крышка на угол горизонтальный СРО 90

5. Угол вертикальный внутренний CS 90

6. Крышка на угол вертикальный внутренний CS 90

7. Ответвитель Т-образный DPT

8. Ответвитель Т-образный вертикальный TDSA – переходник

9. Угол вертикальный внутренний, переходник CSSS 90

10. Угол вертикальный внешний CDSD 90

11. Переходник левосторонний RRS

12. Ответвитель-крышка Т-образный вертикальный вниз DDS

13. Соединительный фланец FR

Технические характеристики металлических перфорированных лотков S5 Combitech ЗАО «ДКС

- лотки имеют разъем «папа-мама»;
- высота лотков 50 мм, 80 мм, 100 мм;
- ширина лотков от 50 мм до 600 мм;
- длина лотков для каждой из высот 2 метра или 3 м;
- толщина стального листа от 0,7 мм до 1,5 мм;
- нагрузочная способность от 90 кг/м до 300 кг/м
- собственный вес лотка от 0,71 кг/м до 4,9 кг/м;

Технические характеристики металлических неперфорированных лотков S5 Combitech ЗАО ДКС

- лотки имеют разъем «папа-мама»;

- высота лотков 50 мм, 80 мм, 100 мм;
- ширина лотков от 50 мм до 600 мм;
- длина лотков для каждой из высот 2 метра или 3 м;
- толщина стального листа от 0,7 мм до 1,5 мм;
- нагрузочная способность от 90 кг/м до 300 кг/м
- собственный вес лотка от 0,71 кг/м до 4,9 кг/м;

Аксессуары к металлическим лоткам S5 Combitech ЗАО «ДКС»

Соединительные и фасонные.

Соединительные аксессуары являются универсальными и применяются для всех типов лотков ЗАО «ДКС»

Пластина соед. GTO

Пластина РТСЕ для заземления

Пластина крепежная GSV

Уголок опорный FR

Перегородка SEP l -3000 мм

Пластина защитная боковая IP44 H 50

Фасонные аксессуары

Угол СРО 90 горизонтальный 90°

Ответвитель DPT Т-образный горизонтальный

Ответвитель DL

Ответвитель DPX крестообразный

Угол CS 45 вертикальный внутренний 45°

Угол CS 90 вертикальный внутренний 90°

Угол CD 45 вертикальный внешний 45

Угол CD 90 вертикальный внешний 90°

Горизонтальный изменяемый угол СРО 0-45°

Угол CDV 90 вертикальный внешний

Угол CDSD 90 вертикальный внешний переходник правый

Угол CDSS 90 вертикальный внешний переходник левый

Угол CSSD 90 вертикальный внутренний переходник правый

Угол CSSS 90 вертикальный внутренний переходник левый

Крышка-ответвитель TS

Крышка-ответвитель TSS

Ответвитель TD Т-образный вертикальный

Ответвитель TDS Т-образный вертикальный универсальный

Технические характеристики аксессуаров системы F5 Combitech ЗАО «ДКС»

- аксессуары имеют разъем «папа-мама»;
- высота аксессуаров 50 мм, 80 мм, 100 мм;
- ширина аксессуаров от 50 мм до 600 мм;
- толщина стального листа от 0,7 мм до 1,5 мм;

Проволочные лотки F5 Combitech ЗАО «ДКС»

применяется для монтажа любых кабелей преимущественно в помещениях. Изготавливаются из стальной проволоки различной толщины. Для защиты от коррозии используются различные методы оцинковки. Покрытие по методу Сендзимира (ГОСТ 14918-80, толщина слоя цинка 10-18 мкм). Горячее цинкование (ГОСТ 9.307. толщина покрытия 55-120 мкм). Покрытие по методу Сендзимира с последующим нанесением цинк-ламельного покрытия. Использование нержавеющей стали марки AISI 304 (ГОСТ 5632-72).Качество оцинковки достигается четырехступенчатой инновационной и запатентованной технологией обработкой проволоки.

Преимущества применения проволочных лотков ЗАО «ДКС»

- совместимость со всеми другими типами лотков между собой;
- простота монтажа за счет разъемов «папа-мама»;
- специальная обработка мест соединения проволоки исключает повреждения при стыковке лотков и продлевает срок службы всей трассы;
- лучшая естественная вентиляция внутри лотка уменьшает естественный нагрев провода;
- огнестойкость R-90 позволяет монтировать системы пожаротушения зданий;
- соответствие европейским стандартам EN 61537:2007;
- плавная геометрия аксессуаров;
- стойкость к коррозии в соленой воде;
- высокая скорость, простота и безопасность монтажа;
- отсутствие фасонных аксессуаров – изгибы исполняются из прямых лотков;
- длительный срок службы системы лотков;
- низкая цена на лотки.

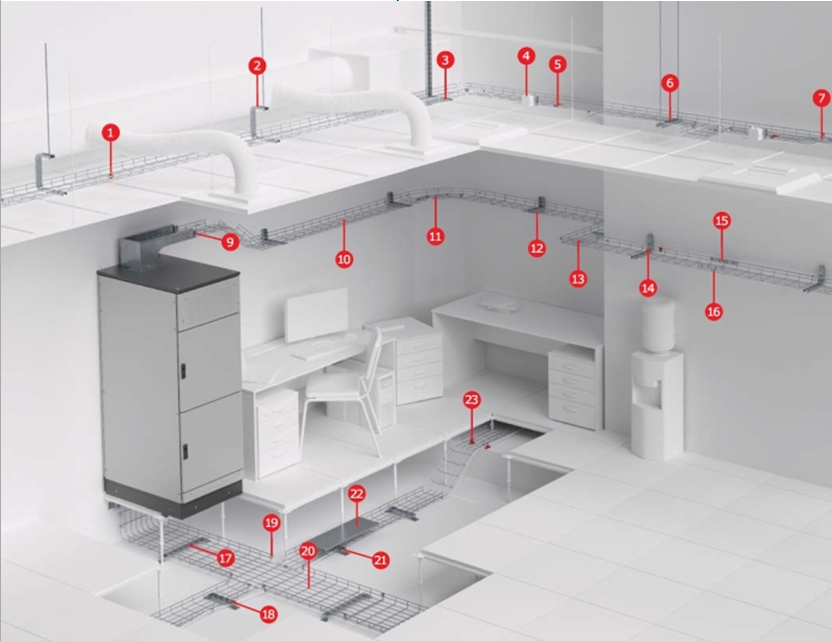

1. Усиленная клемма заземления для проволочного лотка

2. Легкая консоль потолочная для проволочного лотка FBA-30

3. Консоль ВМ для проволочного лотка

4. Монтажная плата

5. Ограничитель радиуса изгиба кабеля

6. С-образный профиль для проволочного лотка FPL-21

7. Соединительная пластина с отверстием по центру

8. Пластина для подвеса проволочного лотка на шпильке

9. Переходник с проволочного лотка на листовой

10. Проволочный лоток 50x200 L3000

11. Соединитель с семью отверстиями

12. Консоль ML для проволочного лотка

13. Крепежный комплект №1 для монтажа проволочного лотка

14. Легкая консоль для проволочного лотка FBC-30

15. Безвинтовое крепление для проволочного лотка

16. Безвинтовой зажим для проволочного лотка

17. Крепление ТМ к стене для вертикального монтажа

18. Клемма заземления для проволочного лотка

19. Крепежный комплект №3 для монтажа проволочного лотка

20. Проволочный лоток высотой 50 мм

21. Держатель для крышки

22. Крышка с заземлением на лоток

23. Комплект крепления для напольной установки

Технические характеристики проволочных лотков F5 Combitech ЗАО «ДКС»

- высота лотков 30 мм, 50 мм, 80 мм, 100 мм;
- ширина лотков от 50 мм до 600 мм;
- длина лотков для каждой из высот 3 м;
- толщина стальной проволоки для каждой из высот 4 мм или 5 мм;
- нагрузочная способность от 60 кг/м до 200 кг/м
- собственный вес лотка от 0,38 кг/м до 3,95 кг/м;
- монтаж с помощью универсальных соединительных аксессуаров или винтов.

Лестничные лотки L5 Combitech ЗАО «ДКС»

применяется для монтажа любых кабелей преимущественно вне помещений. Обладают повышенной нагрузочной способностью, что позволяет устанавливать опоры максимально через 5 метров. Изготавливаются из высококачественной листовой стали различной толщины. Для защиты от коррозии используются различные методы оцинковки. Покрытие по методу Сендзимира (ГОСТ 14918-80, толщина слоя цинка 10-18 мкм). Горячее цинкование (ГОСТ 9.307. толщина покрытия 55-120 мкм). Покрытие по методу Сендзимира с последующим нанесением цинк-ламельного покрытия. Использование нержавеющей стали марки AISI 304 (ГОСТ 5632-72).

Преимущества применения лестничных лотков L5 Combitech ЗАО «ДКС»

- совместимость со всеми другими типами лотков между собой;
- простота монтажа за счет разъемов «папа-мама»;
- специальная обработка концевых элементов исключает повреждения при стыковке лотков и продлевает срок службы всей трассы;
- лучшая естественная вентиляция внутри лотка уменьшает естественный нагрев провода;
- огнестойкость R-90 позволяет монтировать системы пожаротушения зданий;
- соответствие европейским стандартам EN 61537:2007;
- плавная геометрия аксессуаров;
- стойкость к коррозии в соленой воде;
- высокая скорость, простота и безопасность монтажа;
- длительный срок службы системы лотков;
- низкая цена на лотки.

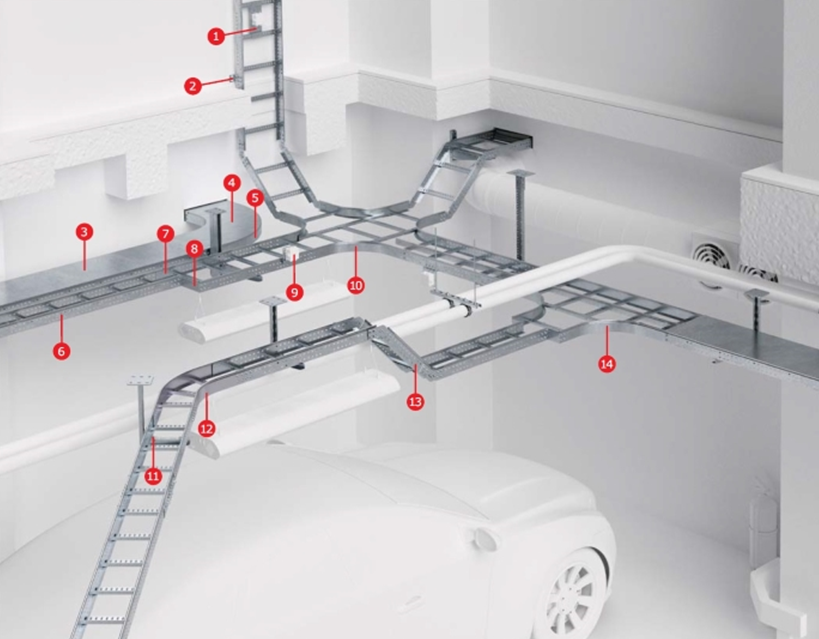

1. Монтажная пластина горизонтальная

2. Стеновое крепление

3. Крышка прямого элемента

4. Крышка аксессуара

5. Поворот 90° R300/R600

6. Прямой элемент

7. Усиленный соединитель

8. Упрощенная редукция

9. Монтажная пластина вертикальная

10. Х-ответвитель R300

11. Прижим лотка

12. Поворот 45° R300/R600

13. Угол вертикальный шарнирный

14. Т-ответвитель R300

Технические характеристики лестничных лотков L5 Combitech ЗАО «ДКС»

- соединение встык разъем «папа-мама»;
- высота лотков, 50 мм, 80 мм, 100 мм, 150 мм, 200 мм;
- ширина лотков от 200 мм до 600 мм;
- длина лотков для каждой из высот 3 метра или 6 м;
- толщина стального листа 1 мм, 1,5 мм, 2 мм;
- нагрузочная способность от 130 кг/м до 300 кг/м
- собственный вес лотка от 2,8 кг/м до 10,8 кг/м;

Аксессуары к лестничным лоткам L5 Combitech ЗАО «ДКС

Аксессуары подразделяются на универсальные соединительные, подходящие ко всем друним типам лотков, и фасонные для монтажа изгибов трассы.

Соединительные аксессуары для лестничных лотков L5 Combitech ЗАО «ДКС»
