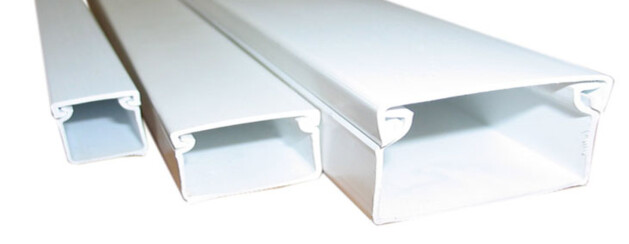

Кабель-канал
Кабель-каналы это электротехническое изделие представляющее собой замкнутый профиль прямоугольного, треугольного или близкого к ним сечения с плоским основанием для монтажа на поверхность стены, пола, потолка и заключения в своем объёме проводов и кабелей.

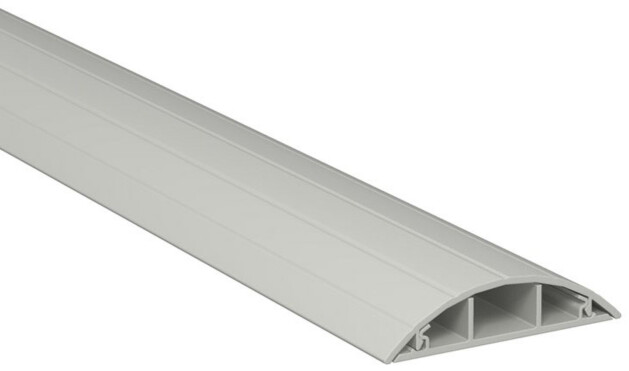

Напольные кабель-каналы
Напольные кабель-каналы используются для прокладки информационных и силовых кабелей по поверхности пола, для разводки питающей и информационной сети рабочих мест в офисных и жилых помещениях. Напольный кабель-канал обеспечивает механическую защиту и дополнительную изоляцию исключающую возможность возникновения пожара при коротком замыкании, а также обеспечивает защиту от несанкционированного доступа. Напольные кабель-каналы как правило выполняются из алюминия либо прочного ПВХ. Корпус состоит из основания и обтекаемой верхней крышки. Монтаж или демонтаж напольных кабель-каналов не требует дополнительных инструментов. Напольный кабель-канал удобен для прокладки под любыми углами и в любых направлениях.

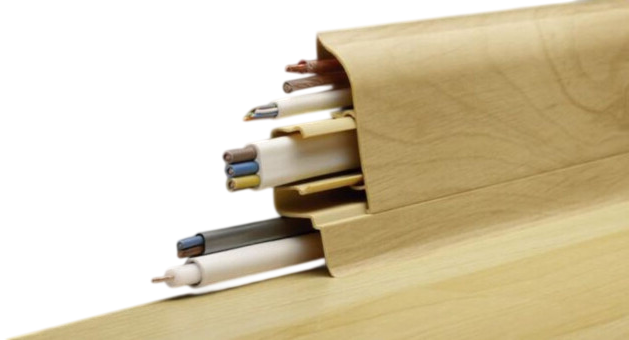

Плинтусные кабель-каналы
Плинтусные кабель-каналы это разновидность кабельного короба для монтажа по периметру помещений. Совмещают в себе декоративные функции плинтуса и функции кабель-канала. Имеют либо прямоугольный либо треугольный профиль. Плинтусные кабель-каналы комплектуются полным набором аксессуаров для соединений и переходов. Изготавливаются из ПВХ не поддерживающего горение.

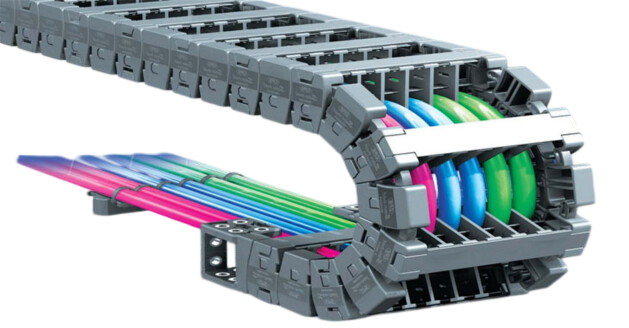

Гибкий кабель-канал
Гибкие кабель-каналы (буксируемые кабельные цепи, кабельные траки, энергоцепи, кабелеукладчики) предназначены для обеспечения защиты силовых, сигнальных кабелей и шлангов от попадания в подвижные части станков ЧПУ и устройств автоматизации. Различают кабель-каналы открытого и закрытого типов. Открытые кабель-каналы (кабельные цепи)удобны в обслуживании и монтаже. Закрытые кабель-каналы (кабельные цепи) полностью предотвращают попадание инородных предметов.

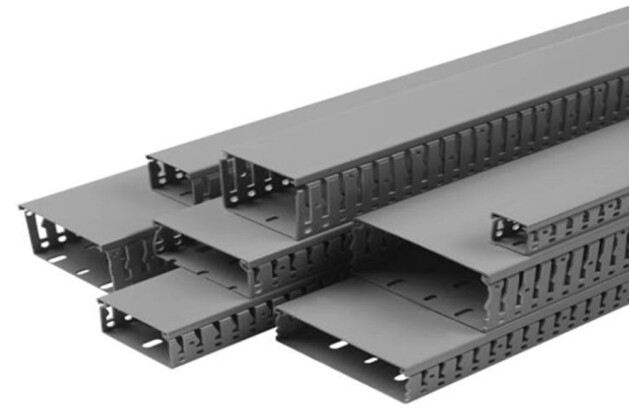

Перфорированный кабель-канал
Перфорированные кабель-каналы это разновидность электротехнических коробов, отличительной особенностью которых является гребешковообразный профиль вертикальных сторон. Такая конструкция профиля применяется для облегчения веса, стоимости и монтажа кабельных трасс. Перфорированные кабель-каналы применяются преимущественно в условиях пониженных требований к внешнему виду и степени защиты IP. Представляют собой, как правило, П-образный профиль длиной 2 метра и различного размера сечения. При необходимости комплектуется крышкой сплошного или частично перфорированного вида, которая защёлкивается на кабель-канале после укладки в него кабелей. Степень защиты перфорированных кабель-каналов IP 20 при использовании крышек и IP 00 без использования крышек.

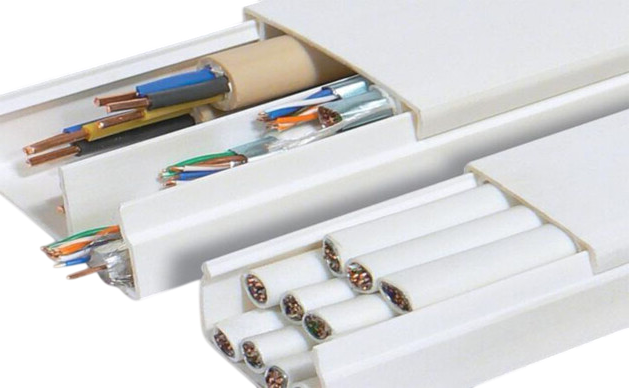

Магистральные кабель-каналы
Магистральные кабель-каналы применяются для прокладки силовых, информационных и слаботочных электрических коммуникаций открытого типа в офисных и жылых помещениях, производственных и административных зданиях, медицинских и детских учреждениях при новом строительстве и реконструкции зданий. Магистральные кабель-каналы позволяют дополнительно обеспечить изоляцию кабельных трасс и защиту электропроводки от механических повреждений, что позволяет исключить возможность пожара при коротком замыкании

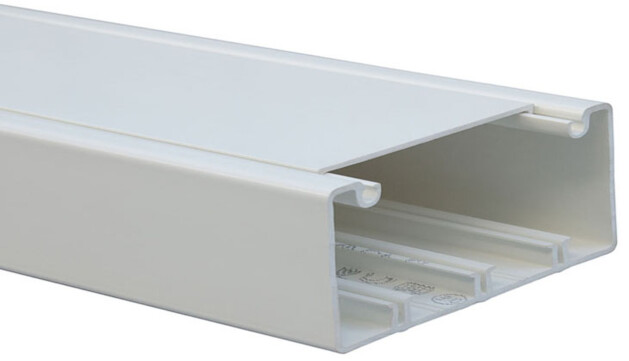

Парапетный кабель-канал
Парапетные кабель-каналы предназначены для организации и прокладки силовых и коммуникационных цепей в офисных, производственных и лабораторных помещениях. Монтаж парапетных кабель-каналов производится, как правило, на уровне подоконников или на уровне рабочего места. В корпус парапетных кабель-каналов возможна установка приборных коробок в которые, последствии, монтируются обычные типы электроустановочных приборов. Наряду с электроустановочными механизмами стандартного формата в корпуса парапетных кабель-каналов устанавливаются модульные приборы формата 45 x 45 мм без применения дополнительных суппортов.
