KLM-E CТPL 200x50

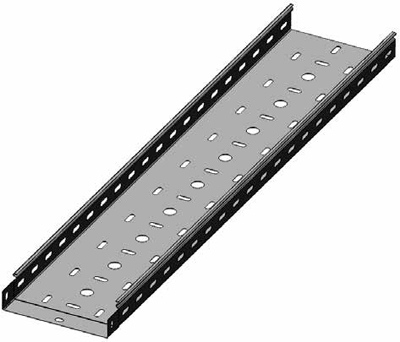

Лоток перфорированный, замковый KLM-E CТPL

KLM-E CТPL 400x80

KLM-E CТPL 600x100

«Глухой» или неперфорированный лоток имеет перфорацию только под соединительные элементы. В лотках KLM-L CTPL крепление крышки осуществляется за счет специального замкового соединения, что обеспечивает более надежное соединение.

Виды исполнений:

1. Оцинкованная сталь.

2. Холоднокатанаясталь.

3. Покрытие «Грунт».

4. Порошковая окраска.

5. Горячее цинкование методом погружения.

Климатическое исполнение: У3, УХЛ 2,5, УТ1,5.

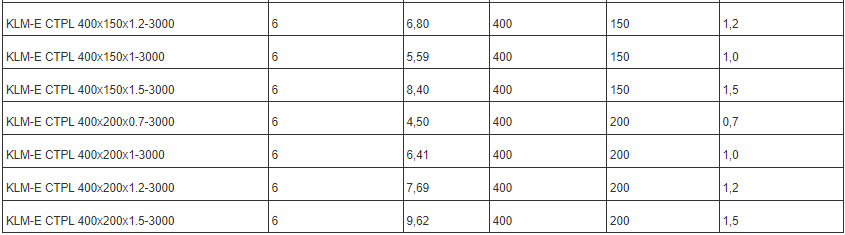

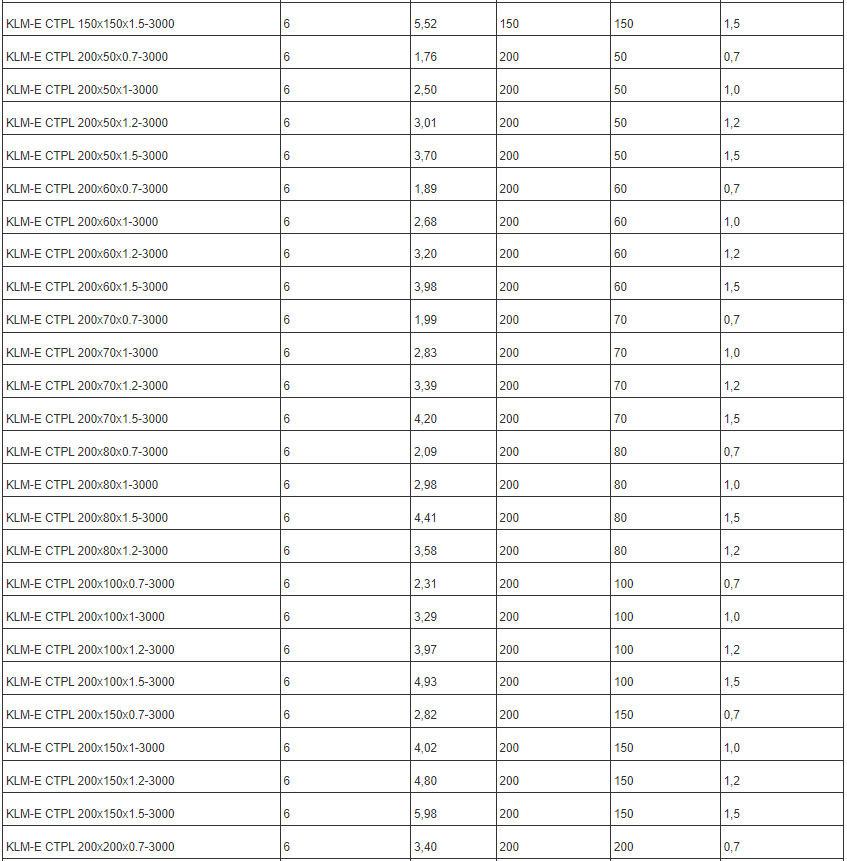

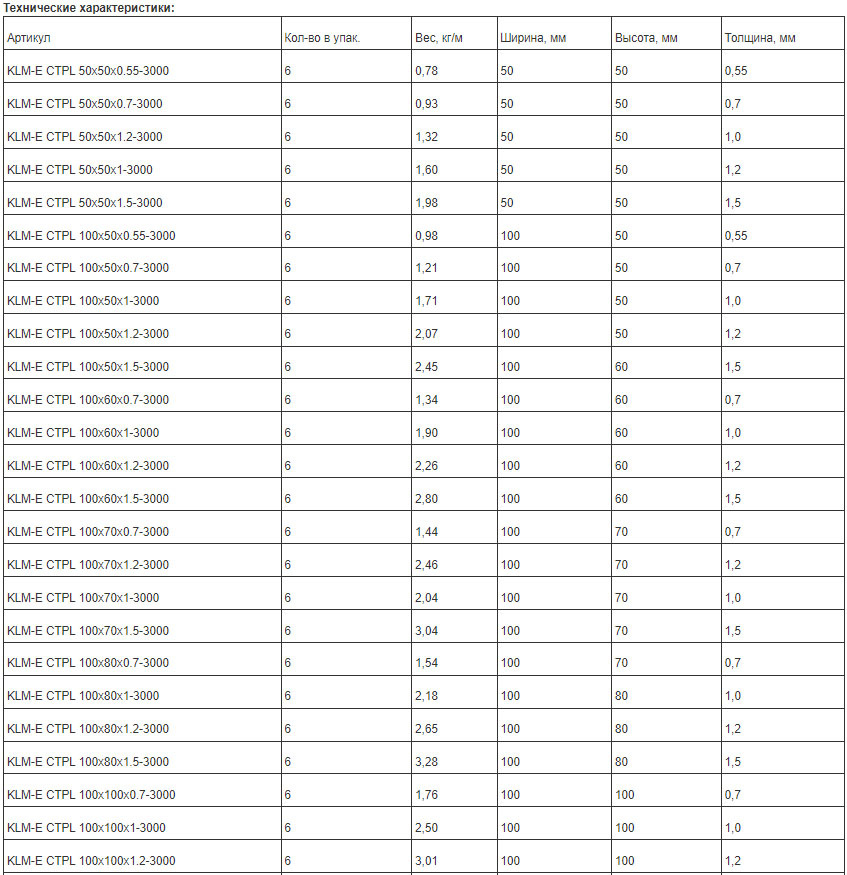

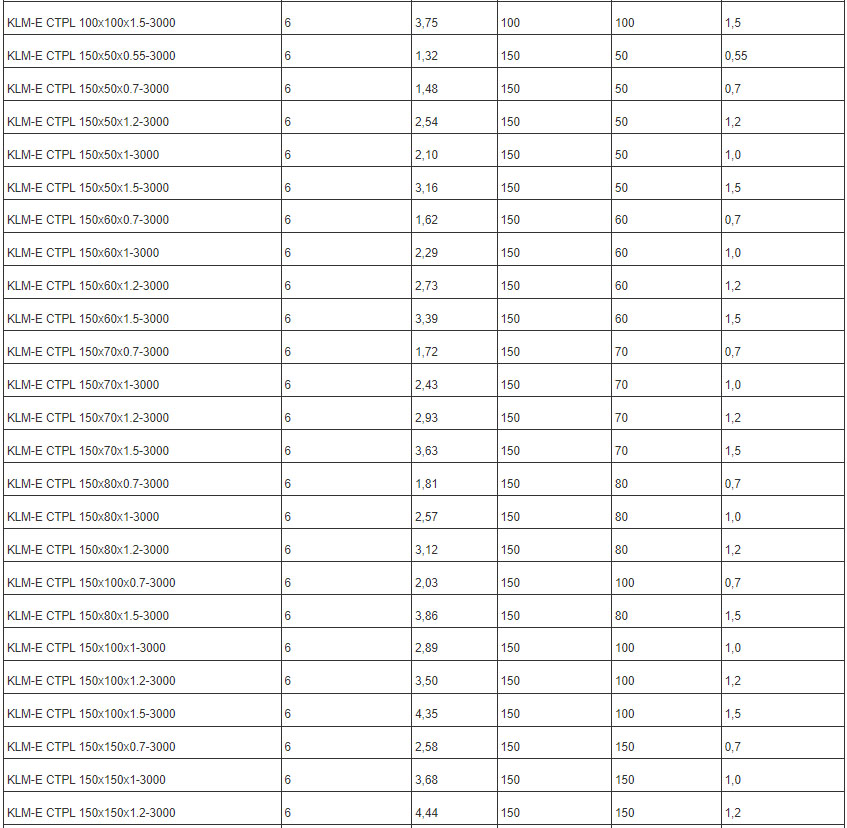

Размеры лотков:

Ширина основания лотка 50 / 100 / 150 / 200 / 300 / 400 / 500 / 600 (мм)

Высота борта 50 / 60 / 70 / 80 / 100 (мм)

Толщина стали 0,55 / 0,7 / 0,8 / 1,0 / 1,2 / 1,5 / 2,0 (мм)

Длина лотка 2000 / 2500 / 3000 (мм)

По согласованию возможно изготовление лотков нестандартных размеров.

KLM-E CТL 100x50

KLM-E CТL 200x80

KLM-E CТL 400x80

Проволочные лотки ТУ 3449-001-91444636-11 изготавливаются из проволоки (ГОСТ 3282-74), предварительно покрытой цинком горячего цинкования (метод Сендзимира) ГОСТ 9.307-89, и предназначены для устройства трасс напряжением до 1000 В, прокладки информационных и силовых кабелей внутри сооружений и зданий. Чаще всего используются под фальшпотолками. Отличительной особенностью проволочных лотков является удобство монтажа с использованием минимального количества аксессуаров, и отличная вентиляция кабельной трассы, что значительно уменьшает вероятность ее перегрева.

Горячее оцинкование — один из начальных этапов производства проволочных лотков KLM, поэтому они более выносливы к агрессивному воздействию окружающей среды и имеют цинковый слой в два раза толще и срок службы в два-три раза больший по сравнению с лотками после гальванизации. Средняя толщина цинкового покрытия 18−20 мкм не менее 50 гр/м2. Защитные свойства цинкового покрытия проволочных лотков сохраняются не менее 10 лет при эксплуатации в условиях умеренного климата на открытом воздухе. Проволочный лоток сваривается на автоматических многоэлектродных машинах контактной сварки по технологии инверторного сваривания постоянным током, что исключает выгорание цинкового покрытия в местах сварки, и благодаря специальной методике в точке воздействия цинковое покрытие увеличивается из-за наклепа от соседних прутков.

KLM-E TTK 200x35SZ

Проволочный лоток KLM-E TTK

Изготавливаются из холоднокатаной малоуглеродистой рулонной стали марки 08 ПС (ГОСТ 14918-80), толщиной 0,7–2 мм, оцинкованной (метод Сендзимира). Используются для придания необходимых поворотов кабельных трасс в плоскости и вертикалях.

Виды исполнений

1. Предварительно оцинкованная сталь по методу Сендзимира.

2. Порошковая окраска.

3. Горячее цинкование методом погружения в расплав цинка.

4. Чернокатанная сталь.

Лестничные лотки KLM-E LCT

Лестничные лотки KLM изготавливаются из холоднокатаной конструкционной малоуглеродистой стали толщиной 1,2 мм и 1,5 мм. Сталь предварительно оцинкована по методу Сендзимира. Лестничные лотки отличаются более высокой нагрузочной способностью, чем листовые, и предполагают укладку в них кабеля большего диаметра. Открытая конструкция лестничных лотков не позволяет кабелям перегреваться. Наиболее эффективны они вне помещений, а также внутри, где перепады температур и показателей влажности достаточно велики. Лотки не собирают в себе пыль, мелкодисперсные вещества, не образуют конденсат и накопление влаги. Соответственно, риск возникновения очагов коррозии на них минимален. Это позволяет сделать вывод о большей долговечности изделий. Лоток представляет лестничную конструкцию, состоящую из двух боковых С-образных профилей и перемычек между ними. Как правило, сборка профилей и перемычек лестничного лотка осуществляется сваркой. Перемычки KLM соединяются «пуклевкой», также называемый «КЛИНЧингом». Известно, что сварка «выжигает» цинковый слой с поверхности металла, что в последующем вызывает преждевременное возникновение коррозии. Метод «пуклевания» позволяет сохранить целостность цинкового покрытия и минимизировать зазор между бортом и перемычкой лотка.

Ширина основания лотка 100 / 200 / 300 / 400 / 500 / 600 (мм)

Высота борта 50 / 60 / 80 / 100 (мм)

Толщина стали борта 1,2 / 1,5 (мм)

Толщина стали перемычки 1,2 (мм)

Длина лотка 2000 / 2500 / 3000 (мм)

В зависимости от назначения и внешних условий эксплуатации кабельной трассы, лестничные лотки классифицируются по следующим характеристикам:

Прямые секции лотков предназначены для укладки кабеля в прямолинейные трассы, а различные комбинации прямых и фасонных секций позволяют проложить кабельную трассу любой конфигурации. Для изменения направления и ответвления трассы имеется широкий выбор фасонных секций, таких как крестообразные и Т-oбразные секции, отводы, вертикальные и горизонтальные углы, соединительные планки, переходники.

Соединение прямых и фасонных секций между собой производится посредством различных соединителей.

Возможно разделение кабелей внутри лотка посредством установки специальных перегородок (глухие

и перфорированные разделители). По согласованию, возможно изготовление лотков нестандартных размеров.

Виды исполнений:

1. Предварительно оцинкованная сталь по методу Сендзимира.

2. Порошковая окраска.

3. Горячее цинкование методом погружения.

4. Нержавеющая сталь.

Климатическое исполнение У3, УХЛ 2.5, УТ1.5

KLM-E LCT 150х50

Характеристики:

1. KLM-E WPR 120-20F Листовой лоток усиленный

2. KLM-E WPV 120F Соединитель

3. KLM-E WPVV 120F Соединитель вертикальный, изменяемый

4. KLM-E WPRB 120-20F Угол горизонтальный

5. KLM-E WPLS 120-20F Угол вертикальный, внутренний

6. KLM-E WPLF 120-20F Угол вертикальный, внешний

1. KLM-E WLB 200-40F Угол горизонтальный

2. KLM-E LEBL 40F Перфорированное дно для лотка

3. KLM-E WL 200-40F Лоток для больших пролетов

4. KLM-E WLVV 200F Соединитель вертикальный, изменяемый

5. KLM-E WLA 240F Т-образная секция

6. KLM-E WLV 200F Соединитель

7. KLM-E WLD 40F Крышка лотка

Доступны модели

Высота: 20 ,50, 80, 100 мм.

Ширина: 50–600 мм.

Доступны модели

Высота: 40, 50, 80 мм.

Ширина: 60–300 мм.

Доступны модели

Высота: 53, 80, 100, 150 мм.

Ширина: 150–900 мм.
