Татнефть-Пресскомпозит

Татнефть-Пресскомпозит
Российское предприятие ООО «Татнефть-Пресскомпозит» является дочерней компанией корпорации ПАО «Татнефть». Бренд был основан в 2011 году. Производственные мощности расположены в Республике Татарстан, г. Елабуга. В 2014 году предприятие запустило производство пултрузионных стеклопластиковых профилей под торговой маркой Fiberpull. Из композиционного материала производят изделия для электротехники: диэлектрические лестницы, кабель-каналы и лотки, трубы для электропроводки, столбы. Проектная мощность линий ООО «Татнефть-Пресскомпозит» составляет 8000 тонн продукции в год. В 2019 году предприятие получило статус Участника межрегионального промышленного кластера «Композиты без границ» и сертификат менеджмента качества по стандарту ГОСТ ISO 9001-2015.

Описание технологии производства

Кабельные лотки производятся по технологии "пултрузия". Пултрузия – непрерывный технологический процесс получения профилей путем протяжки через нагретую формообразующую фильеру стекломатериалов, пропитанных термоактивной смолой. На выходе получается полностью сформированный профиль заданной конфигурации.

Этапы производства изделий из полиэфирных стеклонаполненных прессматериалов:



Соединительные элементы (накладки, планки, пластины) производятся из SMC-компаундов методом прямого прессования.

SMC – листовой прессматериал (препрег) в виде листа, который покрывается с двух сторон специальной барьерной пленкой, в состав которой входят: ненасыщенные смолы, наполнители, добавки и стекловолокно. Используется при изготовлении изделий, для которых основными характеристиками являются механическая прочность и высокое качество поверхности.

Технология прессования изделий из SMC

Изготовление изделий осуществляется методом прямого прессования из стеклонаполненных прессматериалов
SMC. Прессование осуществляется в стальных обогреваемых формах на гидравлических прессах.

Преимущества применения композитных кабеленесущих систем на основе стекловолокна:

  • Устойчивость к воздействию коррозии и агрессивной химической среде (кислоты, щелочи, соли, газы)
  • Устойчивость к погодным условиям (температурный диапазон эксплуатации и монтажа от -60° до +85°С; отсутствие хладноломкости)
  • Долговечность материала составляет 20 лет
  • Отсутствие необходимости получения допуска на проведение огневых работ
  • Легкость обработки - достаточно небольшого усилия для формирования отверстия или начала реза
  • Окраска компонентов кабеленесущей системы в массе в определенный цвет. Возможность обозначать кабельные потоки в зависимости от назначения кабельных трасс
  • Уменьшение риска повреждения изоляции кабеля при неправильной его укладке в лоток
  • Увеличение качества проектирования
  • Снижение травмоопасности в процессе монтажа и эксплуатации
  • Отсутствие в необходимости грузоподъемной техники во время монтажа
  • Исключение затрат по нанесению антикоррозионной защиты
  • Снижение веса при проектировании фундамента
  • Возможность подбора отдельной рецептуры для определенного объекта
  • Высокая несущая способность лотков и коробов.

Композитные кабеленесущие системы на основе стекловолокна «Татнефть-Пресскомпозит»

Система кабельных лотков и кабельных лестниц предназначена для прокладки кабелей и установки на них иного электротехнического оборудования, электротехнических установок и/или коммуникационных сетей. Системы кабельных лотков и кабельных лестниц могут быть использованы также для разделения кабелей или для формирования их в потоки (группы).

Номенклатура серий включает в себя кабельные лотки трех видов, различие которых заключается в конструктивном исполнении несущей основы короба:

Лестничные лотки - сборка лотка производится из двух боковых профилей (с помощью заклепок), соединенных между собой вспомогательным профилем.
Сплошные лотки - представляют собой единый профиль.
Перфорированные лотки - изготавливаются из сплошных лотков путем фрезерования пазов и предназначены для охлаждения и вентиляции кабеля, а также удаления излишков воды (и/или других жидкостей) по вентилируемой площади основания лотка (класс перфорации «В» по ГОСТ Р 52868-2007).

Особенности кабельных лотков:

  • кабельные лотки изготовлены из композитного материала, не поддерживающего распространение огня;
  • кабельные лотки считаются неэлектропроводными;
  • кабельные лотки из композитного материала устойчивы к коррозии;
  • интервал рабочих температур согласно ТУ 2296-006-30372160-2013;
  • кабельные лотки стойкие к ударам энергией в 20 Дж;
  • по площади перфорации в основании перфорированные сплошные кабельные лотки относятся к классу А;
  • по вентилируемой площади основания лестничные кабельные лотки относятся к классу Х;
  • тепловое расширение композитного материала незначительное;
  • относительная влажность воздуха не оказывает существенного влияния на характеристики кабельных лотков;
  • система стеклопластиковых кабельных лотков (коробов) для электропроводки используется для прокладки и защиты проводов, кабелей напряжением до 1000 В при выполнении открытой электропроводки и открытой прокладке кабельных линий;
  • интервал рабочей температуры от минус 50˚С до плюс 85˚С;
  • стеклопластиковые кабельные лотки (короба) устойчивы к агрессивным средам.

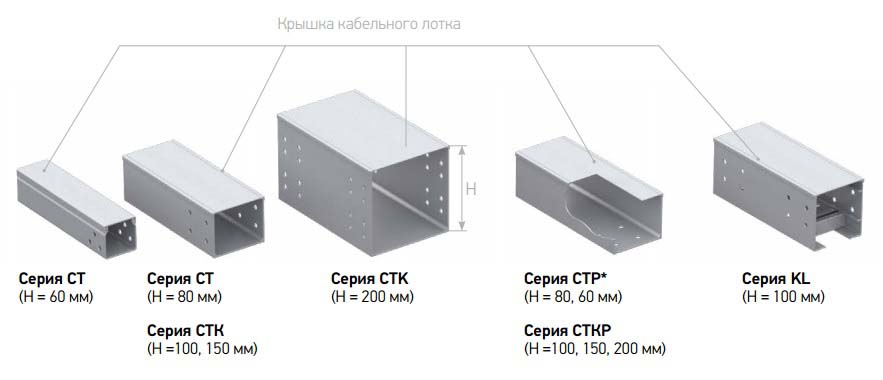

Ассортимент кабеленесущих систем:

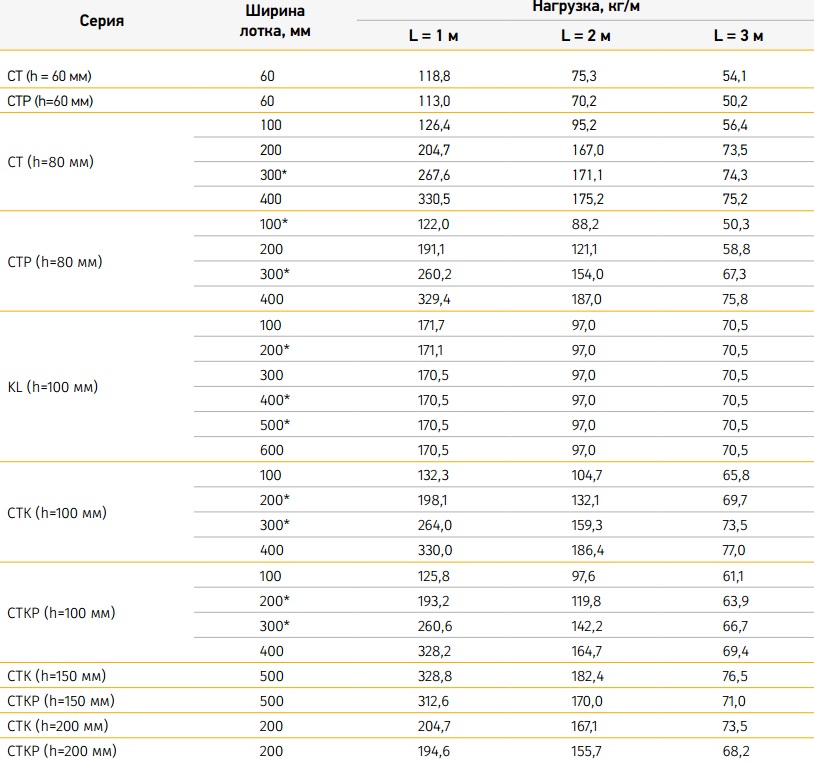

Безопасная рабочая нагрузка (значения приведены с запасом 1,7):



Прямые секции кабельных лотков и кабельных лестниц

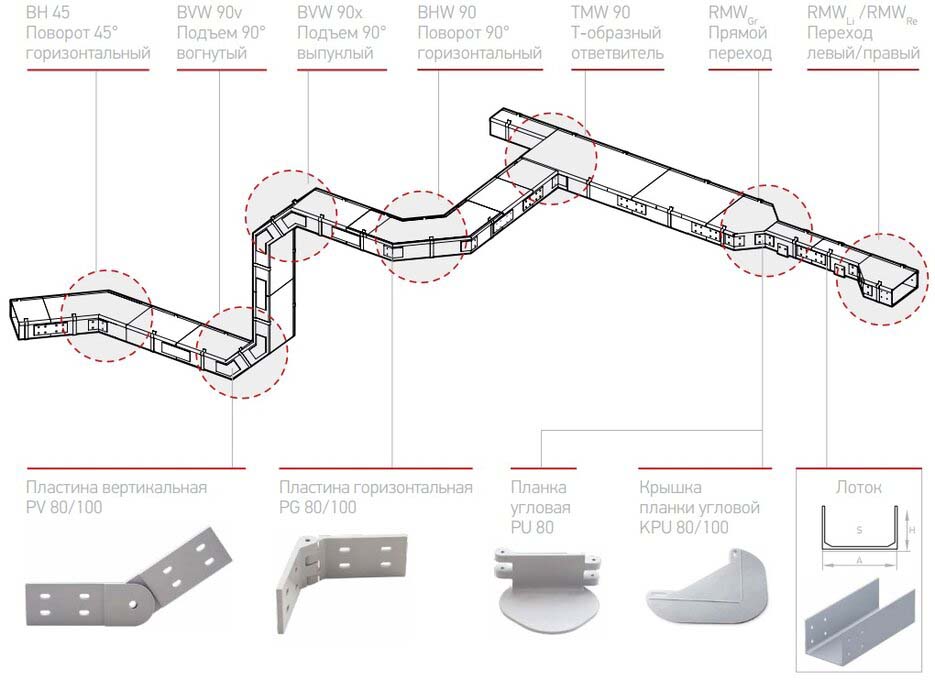

Сплошные кабельные лотки серия СТ, СТР (h = 80 мм)


Технические характеристики кабельных лотков серии СТ (h = 80 мм)

  • высота лотков 80 мм;
  • ширина лотков от 100 мм до 400 мм;
  • длина лотков 3000 мм;
  • полезная площадь лотка от 68 см2 до 293 см2;
  • теоретический вес лотка без крышки от 5,37 кг/шт до 13,51 кг/шт;
  • наличие крышек на лотки (в комплект не входят).

Технические характеристики кабельных перфорированных лотков серии СТР (h = 80 мм)

  • высота лотков 80 мм;
  • ширина лотков от 100 мм до 400 мм;
  • длина лотков 3000 мм;
  • полезная площадь лотка от 68 см2 до 293 см2;
  • теоретический вес лотка без крышки от 5,35 кг/шт до 13,46 кг/шт;
  • наличие крышек на лотки (в комплект не входят).

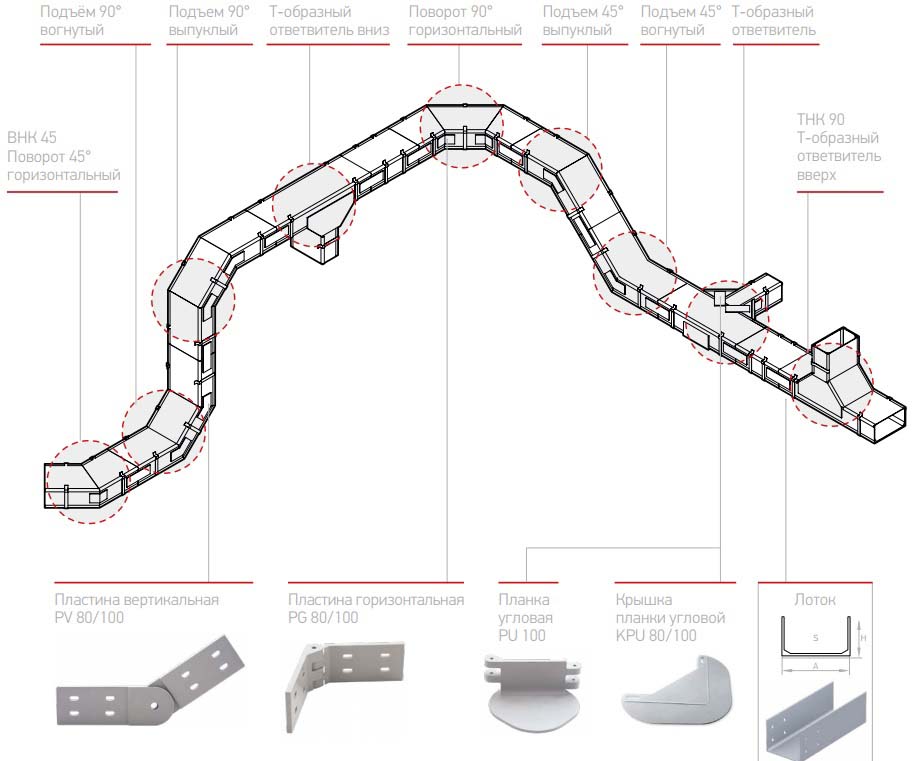

Сплошные кабельные лотки серия СТК, СТКР (h = 100 мм)



Технические характеристики сплошных лотков СТК (H = 100 мм)

  • высота лотков 100 мм;
  • ширина лотков от 100 мм до 400 мм;
  • длина лотков 3000 мм;
  • полезная площадь лотка от 87 см2 до 372 см2;
  • теоретический вес лотка без крышки от 6,10 кг/шт до 14,90 кг/шт;
  • наличие крышек на лотки (в комплект не входят).

Технические характеристики сплошных перфорированных лотков серия СТКР (H = 100 мм)

  • высота лотков 100 мм;
  • ширина лотков от 100 мм до 400 мм;
  • длина лотков 3000 мм;
  • полезная площадь лотка от 87 см2 до 372 см2;
  • теоретический вес лотка без крышки от 6,08 кг/шт до 14,80 кг/шт;
  • наличие крышек на лотки (в комплект не входят).

Сплошные кабельные лотки серия СТК, СТКР (h = 150 мм)



Технические характеристики сплошных лотков СТК (H = 150 мм)

  • высота 150 мм;
  • ширина 500 мм;
  • длина 3000 мм;
  • полезная площадь 716 см2;
  • теоретический вес лотка без крышки 19,64 кг/шт;
  • наличие крышек на лотки (в комплект не входят).

Технические характеристики сплошных перфорированных лотков серия СТКР (H = 150 мм)

  • высота 150 мм;
  • ширина 500 мм;
  • длина 3000 мм;
  • полезная площадь 716 см2;
  • теоретический вес лотка без крышки 19,57 кг/шт;
  • наличие крышек на лотки (в комплект не входят).

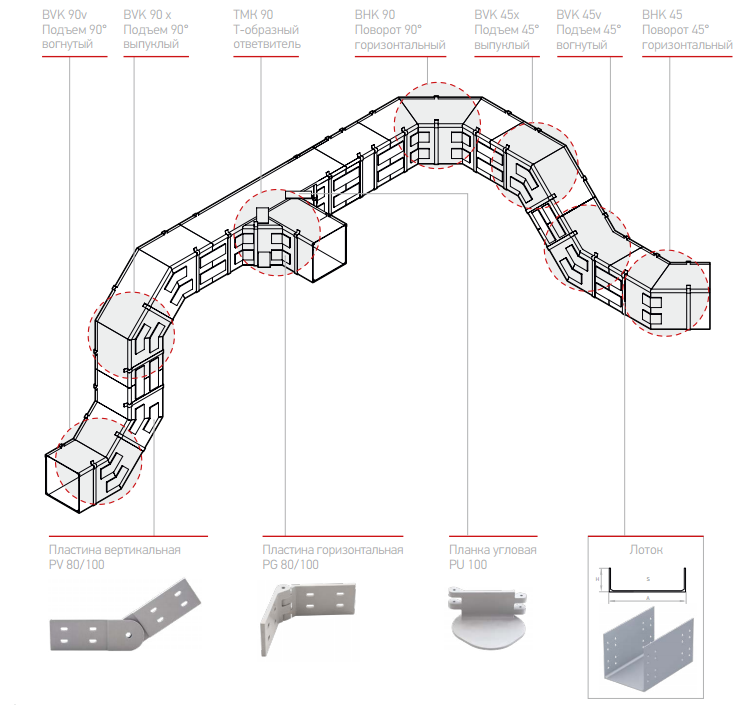

Сплошные кабельные лотки серия СТК, СТКР (h = 200 мм)

Технические характеристики сплошных лотков СТК (H = 200 мм)

  • высота 200 мм;
  • ширина 200 мм;
  • длина 3000 мм;
  • полезная площадь 377 см2;
  • теоретический вес лотка без крышки 12,84 кг/шт;
  • наличие крышек на лотки (в комплект не входят).

Технические характеристики сплошных перфорированных лотков серия СТКР (H = 200 мм)

  • высота 200 мм;
  • ширина 200 мм;
  • длина 3000 мм;
  • полезная площадь 377 см2;
  • теоретический вес лотка без крышки 12,81 кг/шт;
  • наличие крышек на лотки (в комплект не входят).

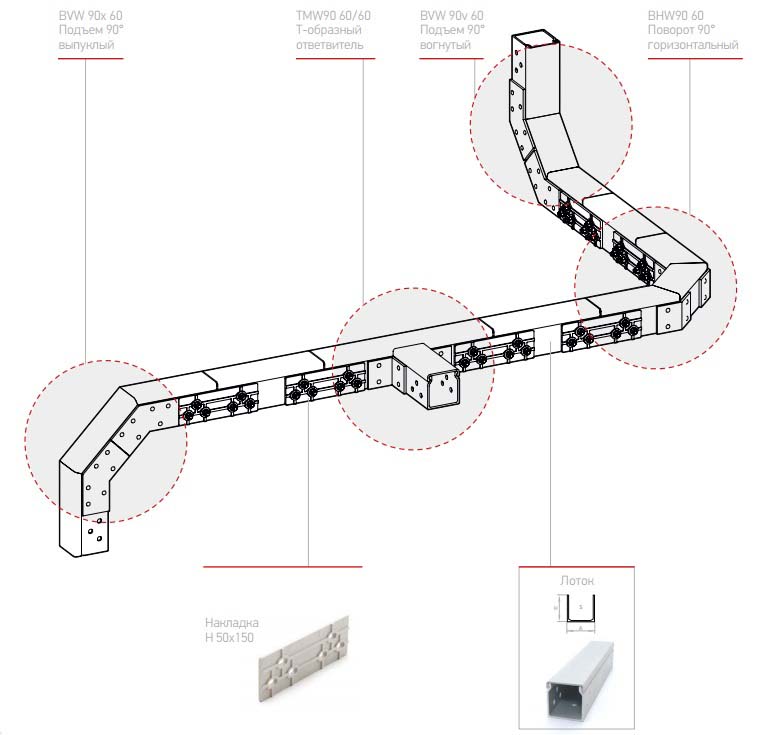

Сплошные кабельные лотки серия СТ, СТР (h = 60 мм)


Технические характеристики кабельных лотков серии СТ (h = 60 мм)

  • высота 60 мм;
  • ширина 60 мм;
  • длина 3000 мм;
  • полезная площадь 30 см2;
  • теоретический вес без крышки 3,34 кг/шт;
  • наличие крышек на лотки (в комплект не входят).

Технические характеристики кабельных перфорированных лотков серии СТР (h = 60 мм)

  • высота 60 мм;
  • ширина 60 мм;
  • длина 3000 мм;
  • полезная площадь 30 см2;
  • теоретический вес без крышки 3,33 кг/шт;
  • наличие крышек на лотки (в комплект не входят).

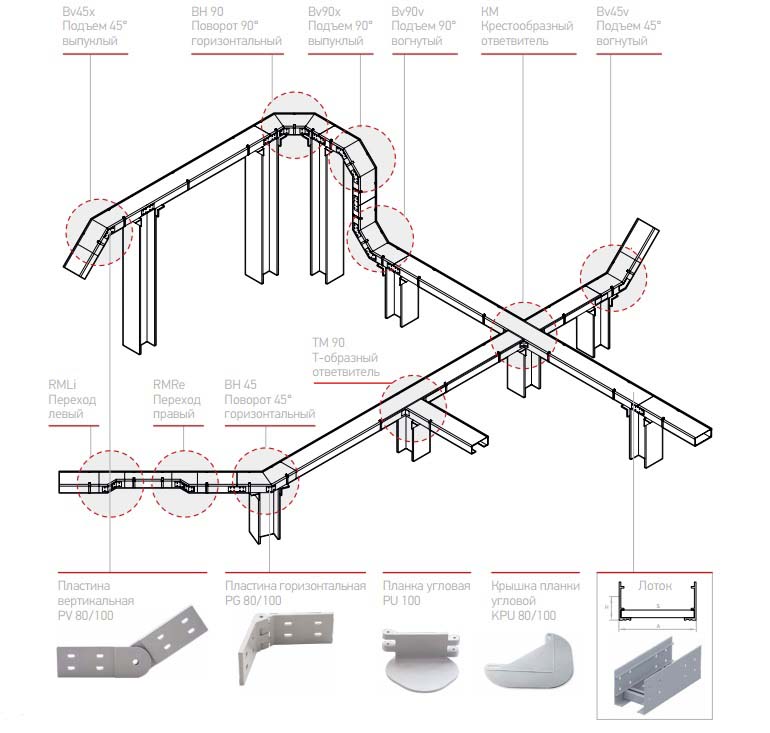

Лестничные кабельные лотки

Кабельные лотки серии KL


Технические характеристики сплошных лотков KL (h = 100 мм)

  • высота лотков 100 мм;
  • ширина лотков от 100 мм до 600 мм;
  • длина лотков 3000 мм, 6000 мм;
  • полезная площадь лотка от 64 см2 до 429 см2;
  • теоретический вес лотка без крышки от 7,90 кг/шт до 24,73 кг/шт;
  • наличие крышек на лотки (в комплект не входят).

Аксессуары

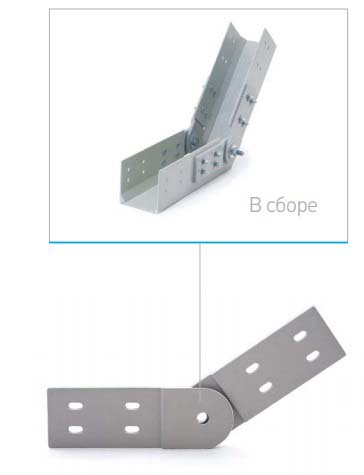

Пластина вертикальная PV 80/100



  • материал: SMC-компаунд
  • технология: прямое прессование
  • теоретический вес: 0,18 кг/шт
  • применение: для вертикальных поворотов трасс
  • угол: произвольный
  • для лотков высотой 80, 100, 150 и 200 мм

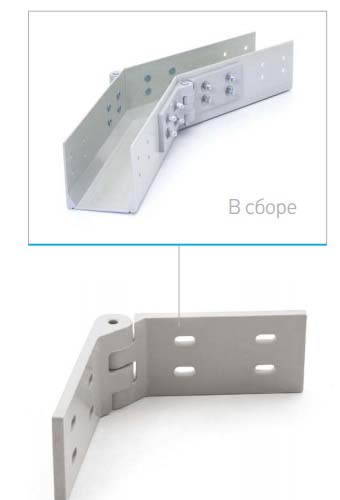

Пластина горизонтальная PG 80/100


  • материал: SMC-компаунд
  • технология: прямое прессование
  • теоретический вес: 0,17 кг/шт
  • применение: для горизонтальных поворотов трасс
  • угол: произвольный
  • для лотков высотой 80, 100, 150 и 200 мм

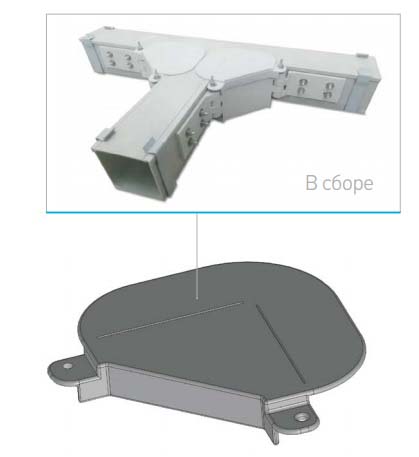

Крышка планки угловой KPU 80/100


  • материал: SMC-компаунд
  • технология: прямое прессование
  • теоретический вес: 0,17 кг/шт
  • применение: для крепления к основной конструкции в качестве крышки углового элемента трасс
  • для лотков высотой 80, 100 мм

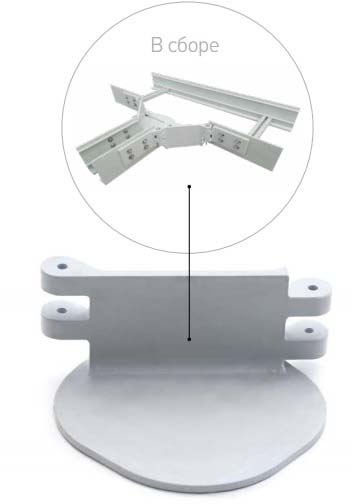

Планки угловые PU 80, PU 100



  • материал: SMC-компаунд
  • технология: прямое прессование
  • теоретический вес: 0,428 кг/шт, 0,471 кг/шт
  • крепление: с помощью метизов
  • применение: планка PU 80 используется в серии СТ (h = 80 мм), PU 100 – в сериях KL (h = 100 мм) и CTK (h = 100, 150, 200 мм).

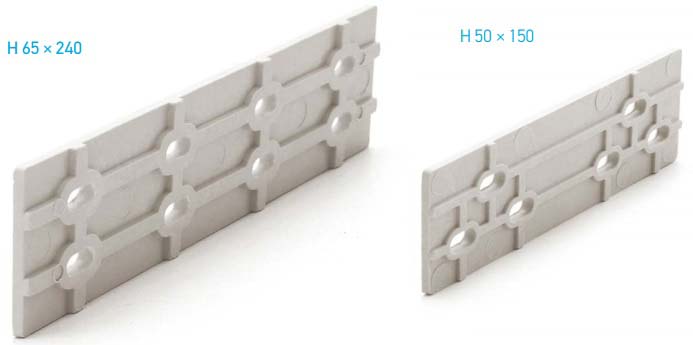

Накладки Н 50 × 150 и Н 65 × 240



  • материал: SMC-компаунд
  • технология: прямое прессование
  • теоретический вес: 0,06кг/шт, 0,17 кг/шт
  • крепление: с помощью метизов
  • применение: для соединения секций лотков между собой. Накладка Н 50 × 150 используется при соединении лотков серии СТ 60х60, во всех остальных случаях для соединения элементов применятся накладка Н 65 × 240.

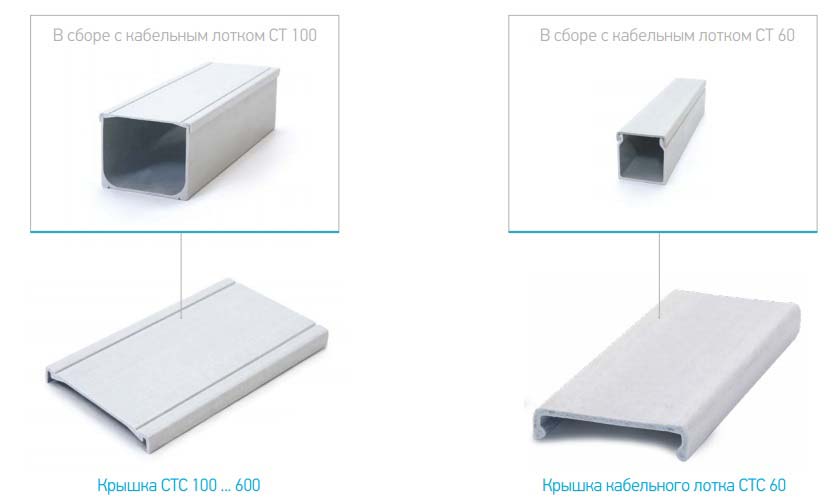

Крышка кабельного лотка


  • применение: для закрытия кабельных лотков сплошного, перфорированного и лестничного типов
  • способ фиксации: с помощью прижимных скоб путем защелкивания скобы в специальных канавках на крышке и снизу кабельного лотка
  • теоретический вес: от 1,51 кг/шт до 18,26 кг/шт

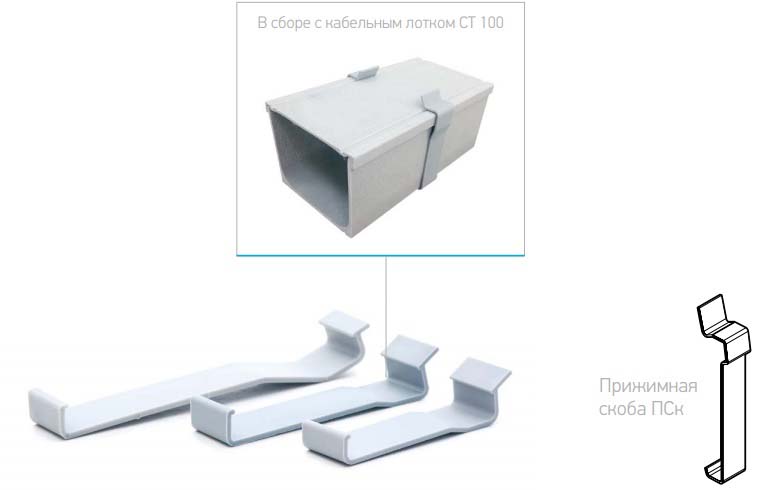

Прижимные скобы


  • применение: для фиксации крышек на кабельных лотках
  • крепление: путем защелкивания скобы в специальных канавках на крышке и снизу кабельного лотка
  • исполнение: - из нержавеющей стали (ПСк-2, ПСк-3 и ПСк-4*); - из полиамида (ПСк-80, ПСк-100 и ПСк-150)
  • монтаж: с двух сторон лотка с шагом не более 0,75 м. Таким образом, на трехметровую секцию лотка необходимо 6 штук прижимных скоб, на шестиметровую – 12 штук
  • для лотков высотой: 80, 100, 150, 200 мм.

Разделители R-70, R-90, R-143


  • применение: для разделения кабелей внутри кабельного лотка
  • длина разделителя: 3 м
  • крепление: метизами
  • теоретический вес: от 2,54 кг/шт до 5,67 кг/шт

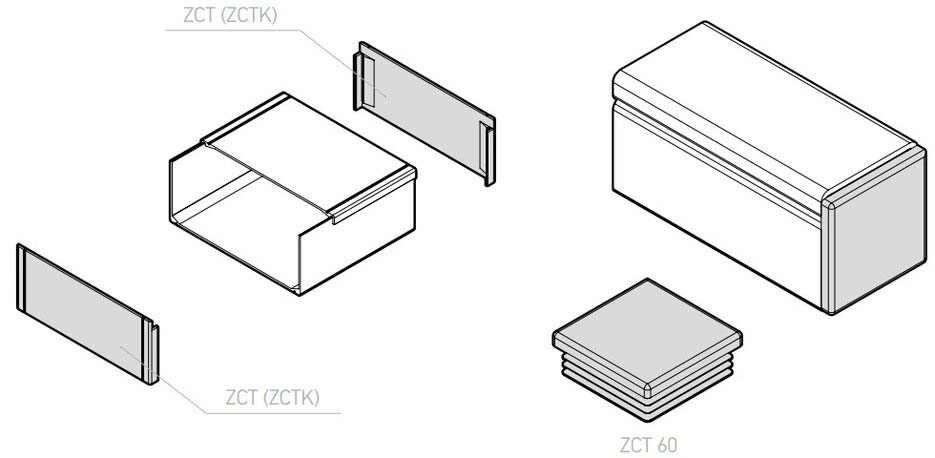

Заглушки ZCT, ZCTK



  • назначение ZCT, ZCTK: для установки в торцевых секциях сплошных кабельных лотков
  • материал: стеклопластик
  • назначение ZCT 60: для установки в торцевых секциях лотка СТ/СТР 60 × 60
  • материал: пластик.

Фасонные секции для сплошных, перфорированных и лестничных лотков

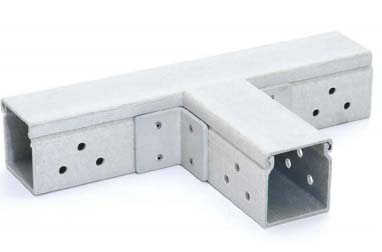

Т-образный ответвитель сплошных кабельных лотков серий СТ/СТР/СТК/СТКР


назначение: для отвода кабеля перпендикулярно трассе в горизонтальном направлении с одной стороны
применение: в системе сплошных, перфорированных лотков

Т-образный ответвитель сплошных кабельных лотков серии СТ/СТР 60

  • габариты: 60 × 60 × 190 × 320 мм
  • теоретический вес без крышки: 0,56 кг/шт
  • теоретический вес с крышкой: 0,79 кг/шт

Т-образный ответвитель сплошных кабельных лотков серии СТ/СТР

  • длина: от 750 мм до 1050 мм

Т-образный ответвитель сплошных кабельных лотков серии СТК /СТКР

  • длина: от 734 мм до 1034 мм

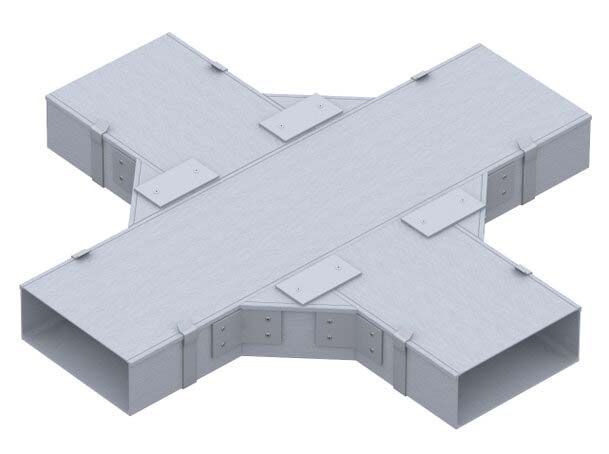

Крестообразный ответвитель сплошных кабельных лотков серии СТ/СТР


  • назначение: для отвода кабеля перпендикулярно трассе в горизонтальном направлении с двух сторон
  • применение: в системе сплошных, перфорированных лотков
  • габариты: 200×200×800×800 мм
  • теоретический вес без крышки: 3,71 кг/шт
  • теоретический вес с крышкой: 5,88 кг/шт

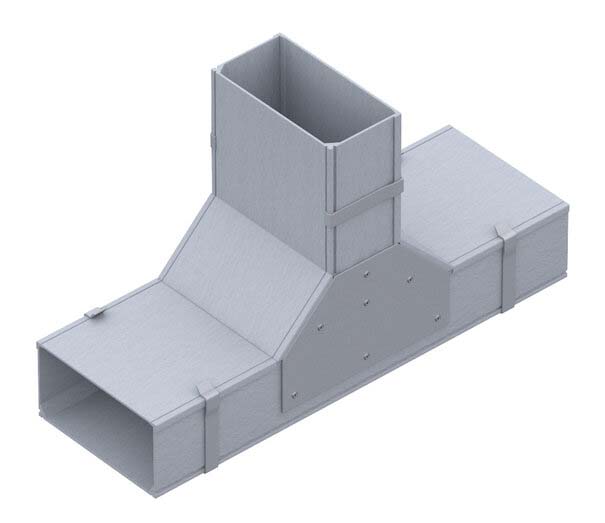

Т-образный ответвитель для подъема сплошных кабельных лотков серии СТК/СТКР



  • назначение: для отвода кабеля перпендикулярно трассе вверх
  • применение: в системе сплошных, перфорированных лотков
  • сборка: элемент собирается из лотков кабельных, соединенных между собой прессованными накладками из SMC материала при помощи заклепок вытяжных
  • высота: 350 мм
  • длина: 700 мм

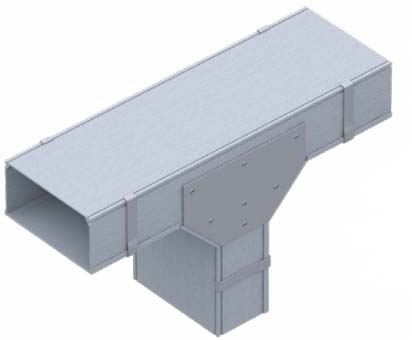

Т-образный ответвитель для спуска сплошных кабельных лотков серии СТК/СТКР



  • назначение: для отвода кабеля перпендикулярно трассе вниз
  • применение: в системе сплошных, перфорированных лотков
  • сборка: элемент собирается из лотков кабельных, соединенных между собой прессованными накладками из SMC материала при помощи заклепок вытяжных
  • высота: 352,5 - 353 мм
  • длина: 700 мм

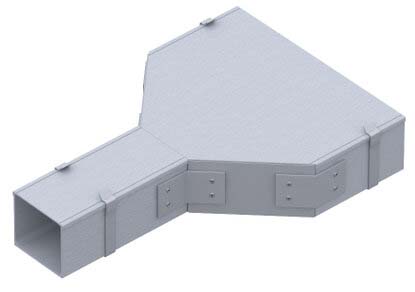

Прямой переход сплошных кабельных лотков серии СТ/СТР


  • назначение: для изменения типоразмера кабельной трассы по ширине основания
  • применение: в системе сплошных, перфорированных лотков
  • сборка: элемент собирается из лотков кабельных, соединенных между собой прессованными накладками из SMC-материала при помощи заклепок вытяжных

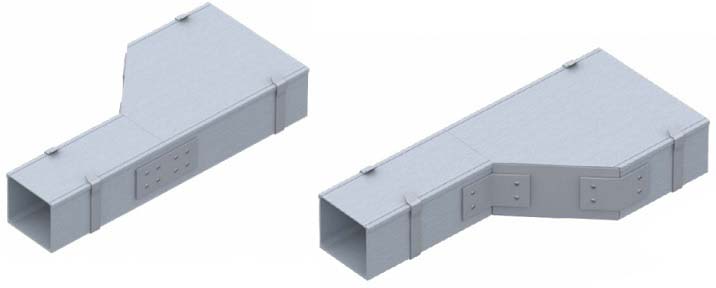

Переход левый/правый сплошных кабельных лотков серии СТ/СТР/СТК/СТКР



  • назначение: для изменения типоразмера кабельной трассы по ширине основания с левой или правой сторон
  • применение: в системе сплошных, перфорированных лотков
  • сборка: элемент собирается из лотков кабельных, соединенных между собой прессованными накладками из SMC материала при помощи заклепок вытяжных
  • длина секций: 607 мм, 707 мм, 807 мм

Подъем 90° выпуклый для сплошных кабельных лотков серии СТ/СТР/СТК/СТКР


  • назначение: для отвода кабеля вниз по трассе под углом 90 °
  • применение: в системе сплошных, перфорированных лотков
  • сборка: элемент собирается из лотков кабельных, соединенных между собой прессованными накладками из SMC-материала при помощи заклепок вытяжных

Подъем 90° вогнутый для сплошных кабельных лотков серии СТ/СТР/СТК/СТКР


  • назначение: для отвода кабеля вверх по трассе под углом 90 °
  • применение: в системе сплошных, перфорированных лотков
  • сборка: элемент собирается из лотков кабельных, соединенных между собой прессованными накладками из SMC-материала при помощи заклепок вытяжных

Подъем 45° выпуклый для сплошных кабельных лотков серии СТ/СТР

  • назначение: для отвода кабеля вниз по трассе под углом 45 °
  • применение: в системе сплошных, перфорированных лотков
  • сборка: элемент собирается из лотков кабельных, соединенных между собой прессованными накладками из SMC-материала при помощи заклепок вытяжных

Подъем 45 ° вогнутый для сплошных кабельных лотков серии СТ/СТР/СТК/СТКР


  • назначение: для отвода кабеля вверх по трассе под углом 45 °
  • применение: в системе сплошных, перфорированных лотков
  • сборка: элемент собирается из лотков кабельных, соединенных между собой прессованными накладками из SMC-материала при помощи заклепок вытяжных

Поворот 90° горизонтальный для сплошных кабельных лотков серии СТ/СТР/СТК/СТКР


  • назначение: для поворота трассы под углом 90о
  • применение: в системе сплошных, перфорированных лотков
  • сборка: элемент собирается из лотков кабельных, соединенных между собой прессованными накладками из SMC материала при помощи заклепок вытяжных

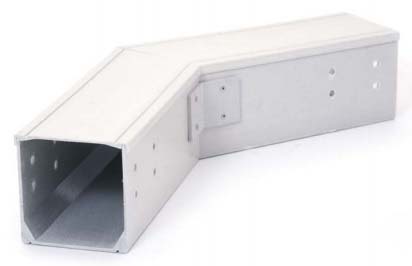

Поворот 45° горизонтальный для сплошных кабельных лотков серии СТ/СТР/СТК/СТКР


  • назначение: для поворота трассы под углом 45°
  • применение: в системе сплошных, перфорированных лотков
  • сборка: элемент собирается из лотков кабельных, соединенных между собой прессованными накладками из SMC материала при помощи заклепок вытяжных

Т-образный ответвитель лестничных лотков серии KL

  • назначение: для отвода кабеля перпендикулярно трассе в горизонтальном направлении с одной стороны
  • применение: в системе лестничных лотков
  • сборка: элемент собирается из лотков кабельных, соединенных между собой прессованными накладками из SMC материала при помощи заклепок вытяжных
  • ширина: от 700 мм до 1200 мм

Крестообразный ответвитель лестничных лотков серии KL

назначение: для отвода кабеля перпендикулярно трассе в горизонтальном направлении с двух сторон
применение: в системе лестничных лотков
сборка: элемент собирается из лотков кабельных, соединенных между собой прессованными накладками из SMC материала при помощи заклепок вытяжных
ширина: от 700 мм до 1200 мм

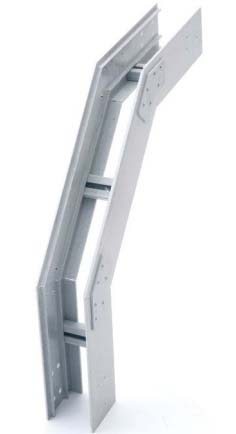

Подъем 90° выпуклый для лестничных лотков серии KL



  • назначение: для отвода кабеля вниз по трассе под углом 90 градусов
  • применение: в системе лестничных лотков
  • сборка: элемент собирается из лотков кабельных, соединенных между собой прессованными накладками из SMC материала при помощи заклепок вытяжных
  • высота: 600 мм

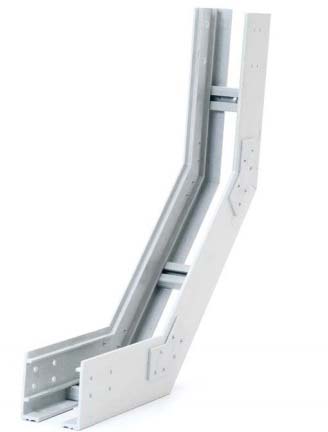

Подъем 90° вогнутый для лестничных лотков серии KL



  • назначение: для отвода кабеля вверх по трассе под углом 90 градусов
  • применение: в системе лестничных лотков
  • сборка: элемент собирается из лотков кабельных, соединенных между собой прессованными накладками из SMC материала при помощи заклепок вытяжных
  • высота: 600 мм

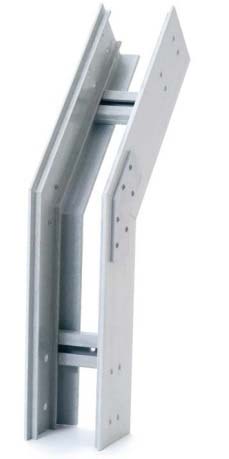

Подъем 45° выпуклый для лестничных лотков серии KL


  • назначение: для отвода кабеля вниз по трассе под углом 45 градусов
  • применение: в системе лестничных лотков
  • сборка: элемент собирается из лотков кабельных, соединенных между собой прессованными накладками из SMC материала при помощи заклепок вытяжных
  • высота: 300 мм

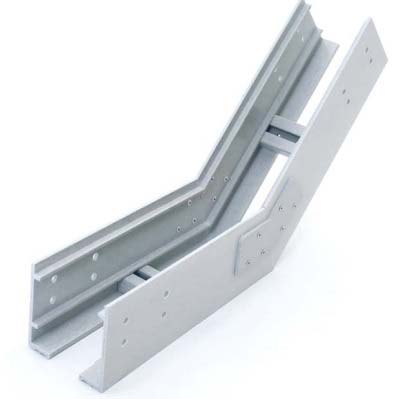

Подъем 45° вогнутый для лестничных лотков серии KL



  • назначение: для отвода кабеля вверх по трассе под углом 45 градусов
  • применение: в системе лестничных лотков
  • сборка: элемент собирается из лотков кабельных, соединенных между собой прессованными накладками из SMC материала при помощи заклепок вытяжных
  • высота: 300 мм

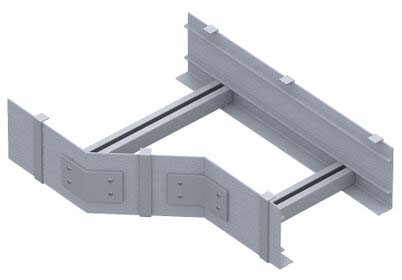

Переход правый для лестничных лотков серии KL



  • назначение: для изменения типоразмера кабельной трассы по ширине основания с правой стороны
  • применение: в системе лестничных лотков
  • сборка: элемент собирается из лотков кабельных, соединенных между собой прессованными накладками из SMC материала при помощи заклепок вытяжных
  • длина: от 545 мм до 895 мм

Переход правый для лестничных лотков серии KL



  • назначение: для изменения типоразмера кабельной трассы по ширине основания с правой стороны
  • применение: в системе лестничных лотков
  • сборка: элемент собирается из лотков кабельных, соединенных между собой прессованными накладками из SMC материала при помощи заклепок вытяжных
  • длина: от 545 мм до 895 мм

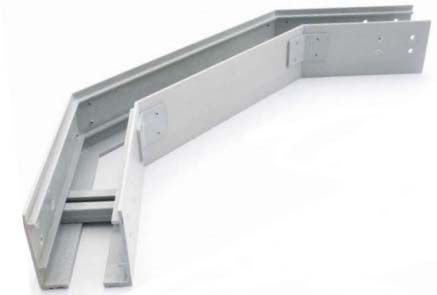

Поворот 90° горизонтальный для лестничных лотков серии KL



  • назначение: для поворота трассы под углом 90 градусов
  • применение: в системе лестничных лотков
  • сборка: элемент собирается из лотков кабельных, соединенных между собой прессованными накладками из SMC материала при помощи заклепок вытяжных
  • угол поворота: от 600 мм до 900 мм

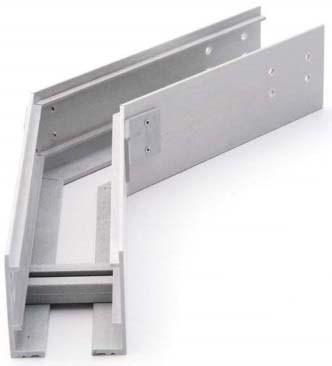

Поворот 45° горизонтальный для лестничных лотков серии KL


  • назначение: для поворота трассы под углом 90 градусов
  • применение: в системе лестничных лотков
  • сборка: элемент собирается из лотков кабельных, соединенных между собой прессованными накладками из SMC материала при помощи заклепок вытяжных
  • угол поворота: от 350 мм до 450 мм

Композитная опорная конструкция

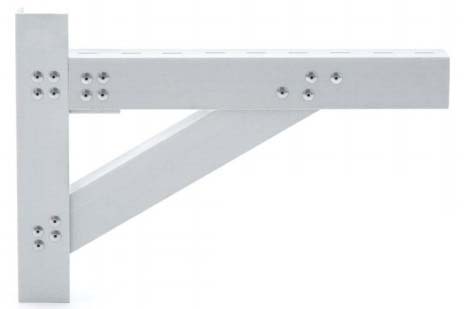

Боковой кронштейн KR


  • назначение: для прокладки кабельной трассы с креплением на вертикальную поверхность. Элемент собирается из уголков композитных, соединенных между собой заклепками вытяжными. Материал заклепок – А4. Боковые кронштейны предназначены для монтажа сплошных и лестничных кабельных лотков к стенам зданий и сооружений. Для крепления кронштейна к стене необходимо использовать крепежные элементы диаметром 12 мм
  • высота: от 200 мм до 450 мм

Стойка настенного кронштейна STB


  • назначение: для прокладки кабельной трассы с креплением на вертикальную поверхность
  • материал: элементы изготавливаются из тавра композитного
  • высота: от 300 мм до 3000 мм

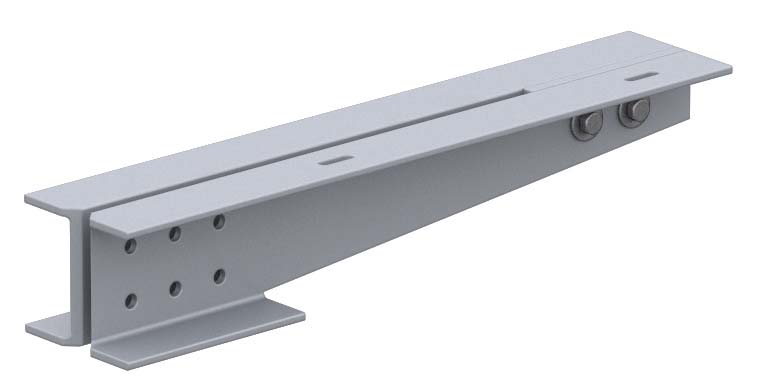

Консоль настенного кронштейна KS

  • назначение: для прокладки кабельной трассы с креплением на стойке настенного кронштейна KS, STB
  • материал: элементы изготавливаются из композитного швеллера
  • длина: от 270 мм до 760 мм

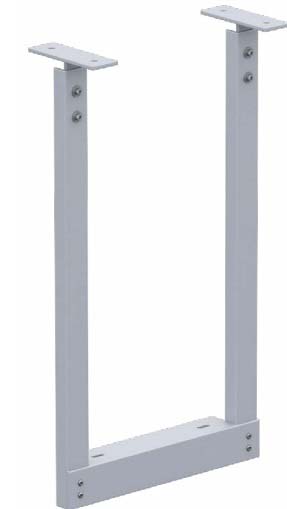

Верхний кронштейн KV


  • назначение: для прокладки кабельной трассы с креплением на горизонтальную поверхность (подвес)
  • сборка: элемент собирается из композитных уголка и швеллеров, соединенных между собой заклепками вытяжными и метизами. Материал заклепок и метизов – А4.
  • высота: 721 мм

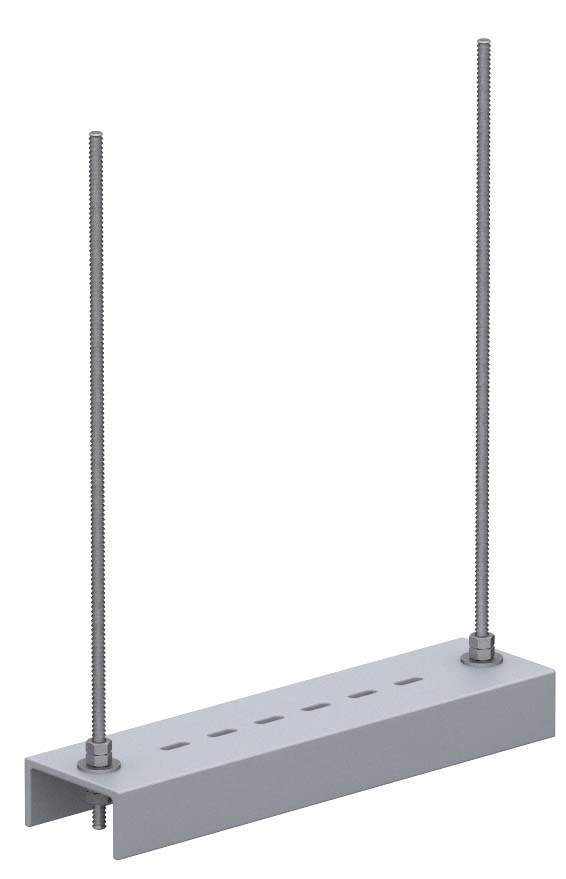

Верхний подвес РV


  • назначение: для прокладки кабельной трассы с креплением на горизонтальную поверхность (подвес). Их используют для монтажа сплошных и лестничных кабельных лотков к потолку зданий и сооружений
  • высота: 1015 мм

Консоль потолочного подвеса К


  • назначение: для монтажа сплошных и лестничных кабельных лотков к потолку зданий и сооружений
  • длина: от 220 мм до 710 мм

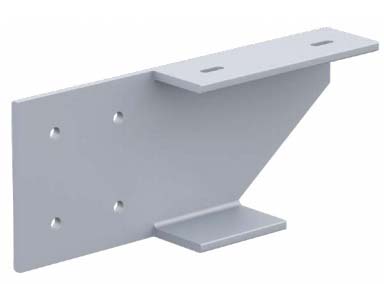

Консоль усиленного потолочного подвеса К


  • назначение: для прокладки кабельной трассы с креплением на стойке потолочного подвеса STP
  • материал: композитный швеллер
  • длина: от 260 мм до 760 мм

Консоль усиленного потолочного подвеса KP-D


  • назначение: для прокладки кабельной трассы с креплением на стойке потолочного подвеса STP
  • элемент изготавливается из композитного швеллера
  • длина: от 260 мм до 760 мм

Стойка потолочного подвеса ST


  • назначение: для прокладки кабельной трассы с креплением на горизонтальную поверхность (подвес)
  • элемент изготавливается из композитного швеллера и тавра
  • высота: от 520 мм до 1320 мм

Стойка усиленного потолочного подвеса STР

  • назначение: для прокладки кабельной трассы с креплением на горизонтальную поверхность (подвес)
  • элемент изготавливается из композитного швеллера и тавра, соединенных метизами
  • высота: от 520 мм до 1320 мм

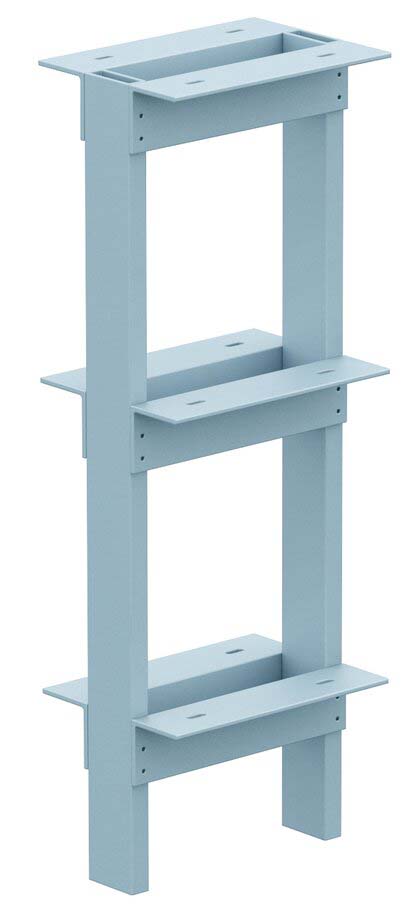

Колонна KF

  • назначение: для прокладки кабельной трассы с креплением на горизонтальную поверхность (на фундамент зданий и сооружений)
  • элемент собирается из композитных уголков и швеллеров, соединенных между собой заклепками вытяжными
  • высота: 3000 мм
Назад к содержимому
