Кабельные лотки EKF (Россия)
EKF – российский производитель высококачественной низковольтной электротехники, предлагающий как электрооборудование для ввода, распределения и учета электричества, локальной автоматизации технологических процессов, так и комплексные решения для повышения энергоэффективности промышленных предприятий, проектирования и строительства энергетических, гражданских и инфраструктурных объектов.
Партнерская сеть компании состоит из более 200 дистрибьюторов и 6000 субдилеров в России и СНГ и потавляет продукцию в 12 стран мира.
Продукция EKF разрабатывается на основе современных технологий с учетом последних научных достижений. Все комплектующие и готовые изделия проходят тестирование и независимую экспертизу в международных и российских центрах. Сертификация производственных площадок по ISO 9001 гарантирует профессиональный подход и высокое качество продукции.
EKF предоставляет уникальную расширенную гарантию на все линейки продукции.
Металлические перфорированные и неперфорированные кабельные лотки T-Line
Кабельные лотки – это основной конструкционный элемент кабельной трассы. Система металлических перфорированных и неперфорированных кабельных лотков T-Line (с крышкой и без нее) предназначена для организации открытых кабельных трасс силовых и слаботочных инженерных систем на объектах промышленного, гражданского, коммерческого и муниципального строительства.
Области применения лотков, в зависимости от их конструктивных особенностей и исполнения:
• Промышленность
• Медицина
• Наука и образование
• Социальные объекты
• Места скопления людей: ТЦ, БЦ, вокзалы, аэропорты, офисные здания
• Медицина
• Наука и образование
• Социальные объекты
• Места скопления людей: ТЦ, БЦ, вокзалы, аэропорты, офисные здания
Система лотков позволяет организовать прокладку на вертикальных (стенах), горизонтальных (пол, потолок) и наклонных поверхностях. Лотки, аксессуары и системы подвесов производятся по запатентованной технологии на территории РФ. Широкий ассортимент аксессуаров и монтажных элементов позволяет построить трассу любой сложности.
Схема трассы:
1. Лоток перфорированный
2. Лоток неперфорированный
3. Крышка лотка
4. Ответвитель Т-образный
5. Ответвитель накладной Т-образный
6. Ответвитель крестообразный
7. Угол вертикальный внешний 45°
8. Угол вертикальный внутренний 45°
9. Угол горизонтальный 45°
10. Угол вертикальный внешний 90°
11. Угол вертикальный внутренний 90° 11
12. Угол горизонтальный 90° 12
13. Переходник по ширине 3
14. Кронштейн монтажный
15. Кронштейн потолочный одинарный
16. Подвес С-образный
17. Скоба подвеса верхняя 4
18. Стойка и скоба
19. Профиль П-образный
20. Шпилька

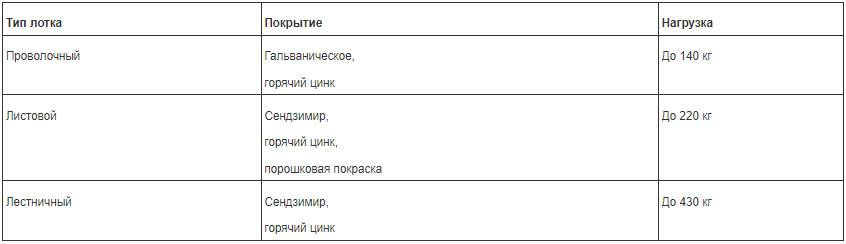

Технические характеристики металлических перфорированных и неперфорированных кабельных лотков T-Line
Особенности листовых кабельных лотков T-Line EKF PROxima:
• Перфорированные и неперфорированные лотки
• Возможность заказа лотка с крышкой и без
• Стандартная длина 3 м, с возможностью исполнения под заказ иного размера
• Ширина от 50 до 600 мм
• Высота стенок лотка от 35 до 100 мм
• Возможность заказа лотка с крышкой и без
• Стандартная длина 3 м, с возможностью исполнения под заказ иного размера
• Ширина от 50 до 600 мм
• Высота стенок лотка от 35 до 100 мм
Технические характеристики листовых кабельных лотков T-Line:
Конструктивные особенности T-Line:
• Ребро жесткости на стенках лотка (лоток высотой 80 и 100 мм)
• Стыковка лотков и крышек «папа-мама»
• Безвинтовая фиксация «подкова-проушина» (ширина от 200 мм)
• Продольная и поперечная подштамповка для увеличения площади охлаждения и придания дополнительной жесткости основанию лотка
• Логотип компании
• Стыковка лотков и крышек «папа-мама»
• Безвинтовая фиксация «подкова-проушина» (ширина от 200 мм)
• Продольная и поперечная подштамповка для увеличения площади охлаждения и придания дополнительной жесткости основанию лотка
• Логотип компании
Лоток перфорированный
Лоток перфорированный представляет собой П-образный профиль и применяется для прокладки кабельных трасс. Перфорация облегчает процесс монтажа линий и увеличивает скорость фиксации кабелей.
Технические характеристики перфорированных лотков:
Лоток перфорированный металлический, высота стенки 35 мм
Артикул: L35501, L3510001, L3515001, L3520001

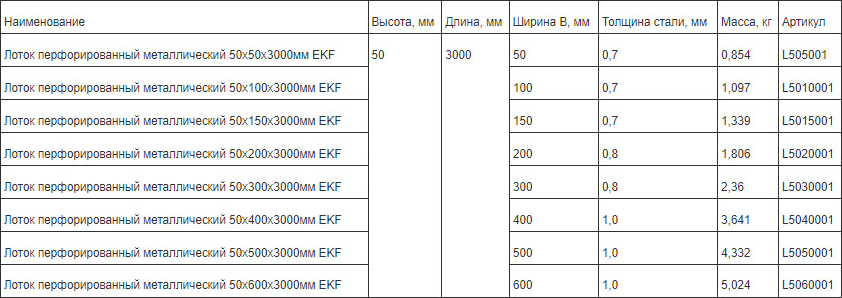

Лоток перфорированный металлический, высота стенки 50 мм
Артикул: L505001, L5010001, L5015001, L5020001, L5030001, L5040001, L5050001, L5060001

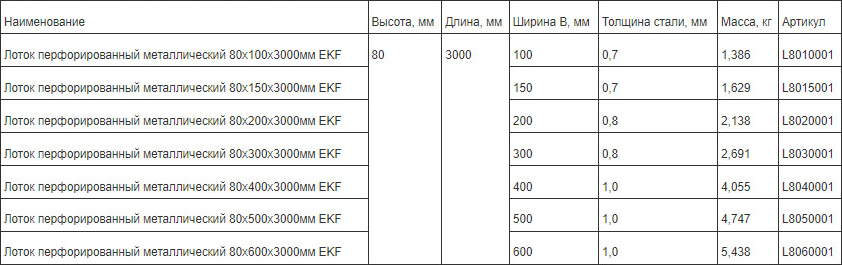

Лоток перфорированный металлический, высота стенки 50 мм
Артикул: L8010001, L8015001, L8020001, L8030001, L8040001, L8050001, L8060001
Лоток перфорированный металлический, высота стенки 50 мм
Артикул: L10010001, L10015001, L10020001, L10030001, L10040001, L10050001, L10060001
Лоток неперфорированный
Лоток неперфорированный применяется в системах, где необходима повышенная жесткость. Обеспечивает большую защиту кабелей в сравнении с перфорированной лотковой трассой.
Технические характеристики неперфорированных лотков:
Лоток неперфорированный металлический, высота стенки 35 мм
Артикул: L355000, L3510000, L3515000, L3520000
Лоток неперфорированный металлический, высота стенки 50 мм
Артикул: L505000, L5010000, L5015000, L5020000, L5030000, L5040000, L5050000, L5060000
Лоток неперфорированный металлический, высота стенки 80 мм
Артикул: L8010000, L8015000, L8020000, L8030000, L8040000, L8050000, L8060000
Лоток неперфорированный металлический, высота стенки 100 мм
Артикул: L10010000, L10015000, L10020000, L10030000, L10040000, L10050000, L10060000

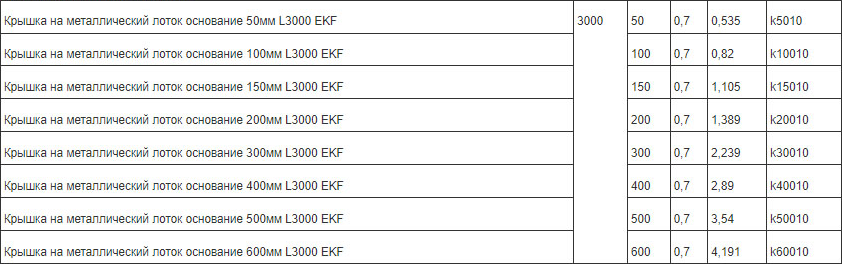

Крышка на металлический лоток
Артикул: k5010, k10010, k15010, k20010, k30010, k 40010, k50010, k60010
Система аксессуаров EKF
Система аксессуаров EKF для металлических лотков разработана специально для обеспечения
строителей и монтажников необходимым набором переходов, ответвителей, фланцев, пластин и т. д. для организации полноценной лотковой трассы.
Весь ассортимент артикулов спроектирован с учетом конструктивных особенностей металлических лотков EKF.
Ответвитель Т-образный
Предназначен для организации T-образного ответвления лотковой трассы в горизонтальной плоскости.
Технические характеристики Т-образного ответвителя
Ответвитель накладной Т-образный
Предназначен для организации T-образного либо крестообразного ответвления в горизонтальной плоскости, а также для вертикального отвода лотковой трассы.
Технические характеристики Т-образного накладного ответвителя
Ответвитель крестообразный
Предназначен для организации крестообразного ответвления лотковой трассы в горизонтальной плоскости
Технические характеристики крестообразного ответвителя
Угол 45° вертикальный внешний
Используется для организации спусков и подъемов лотковых трасс под углом 45°.
Технические характеристики вертикального внешнего 45° угла

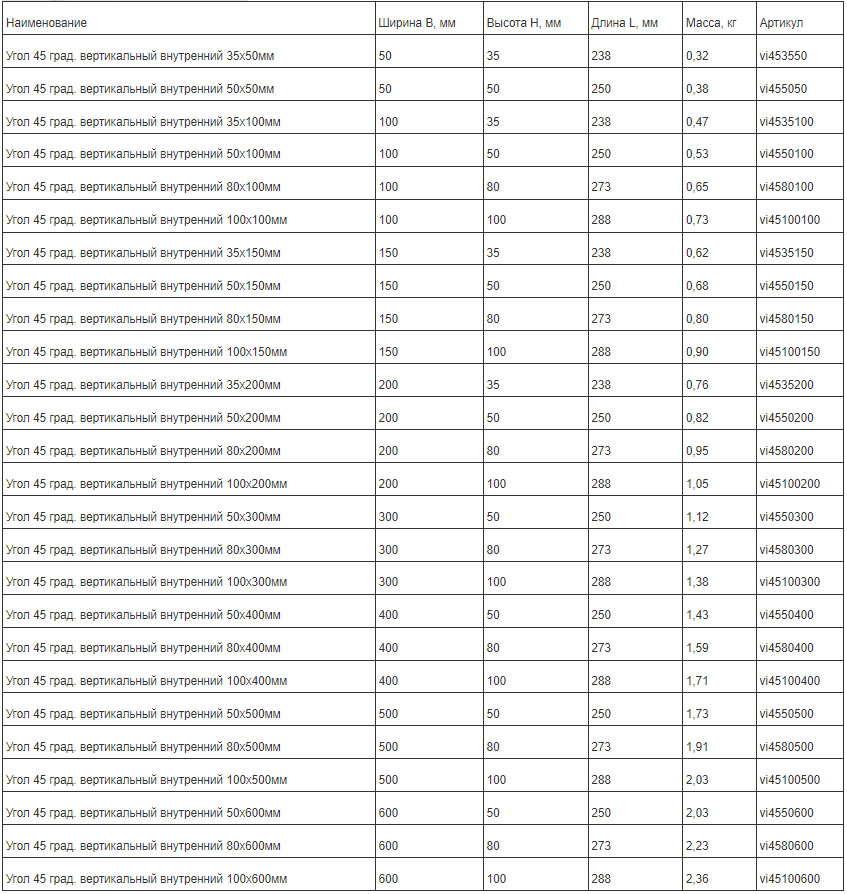

Угол 45° вертикальный внутренний
Предназначен для организации подъемов кабельных трасс под углом 45°.
Технические характеристики вертикального внутреннего 45° угла
Угол 45° горизонтальный
Используется для поворотов лотковой трассы в горизонтальной плоскости на угол 45°.
Технические характеристики горизонтального 45° угла
Угол 90 град. вертикальный внешний
Предназначен для организации спусков кабельных трасс под углом 90°.
Угол 90 град. вертикальный внутренний
Угол 90° горизонтальный
Используется для организации поворотов лотковых трасс в горизонтальной плоскости под углом 90°.
Угол горизонтальный изменяемый
Используется для организации поворотов трасс в горизонтальной плоскости на угол от 0 до 45°.
Фланец соединительный
Используется для ввода лотковой трассы в стену или иную горизонтальную (вертикальную) поверхность.

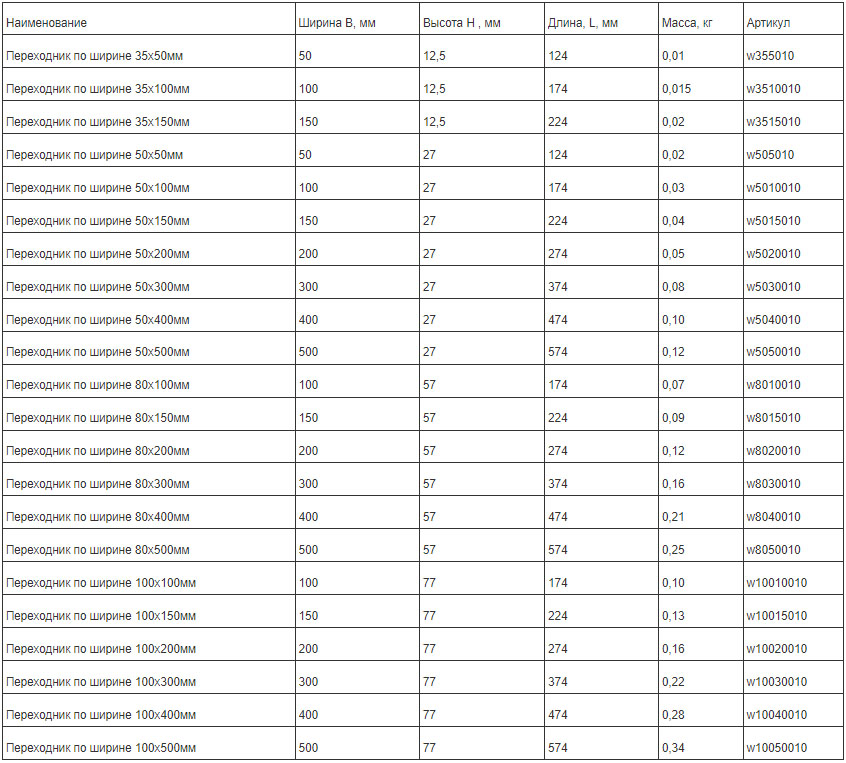

Переходник по ширине (заглушка)
Предназначен для организации лотковой трассы с разной шириной основания лотков.
Держатель кабеля основания
Используется для фиксации кабельных трасс и пучков проводов.
Примеры монтажа лотков
Многоярусный монтаж на С-профиле
1. Лоток перфорированный.
2. Шпилька.
3. С-профиль.

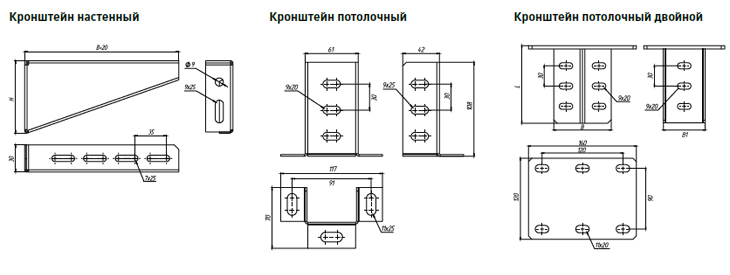

Монтаж к полу многоярусный
1. Лоток перфорированный.
2. Кронштейн потолочный двойной.
3. Кронштейн монтажный.

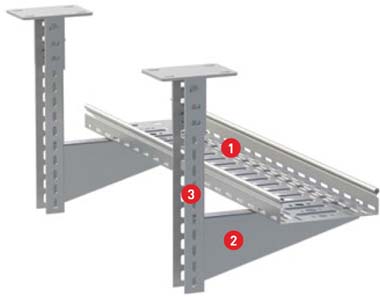

Монтаж с использованием кронштейна замкового и кронштейна потолочного
1. Лоток перфорированный.
2. Кронштейн замковый.
3. Кронштейн потолочный одинарный.

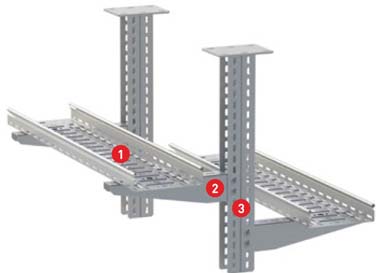

Монтаж с использованием кронштейна замкового и кронштейна потолочного двойного
1. Лоток перфорированный.
2. Кронштейн монтажный.
3. Кронштейн потолочный двойной.

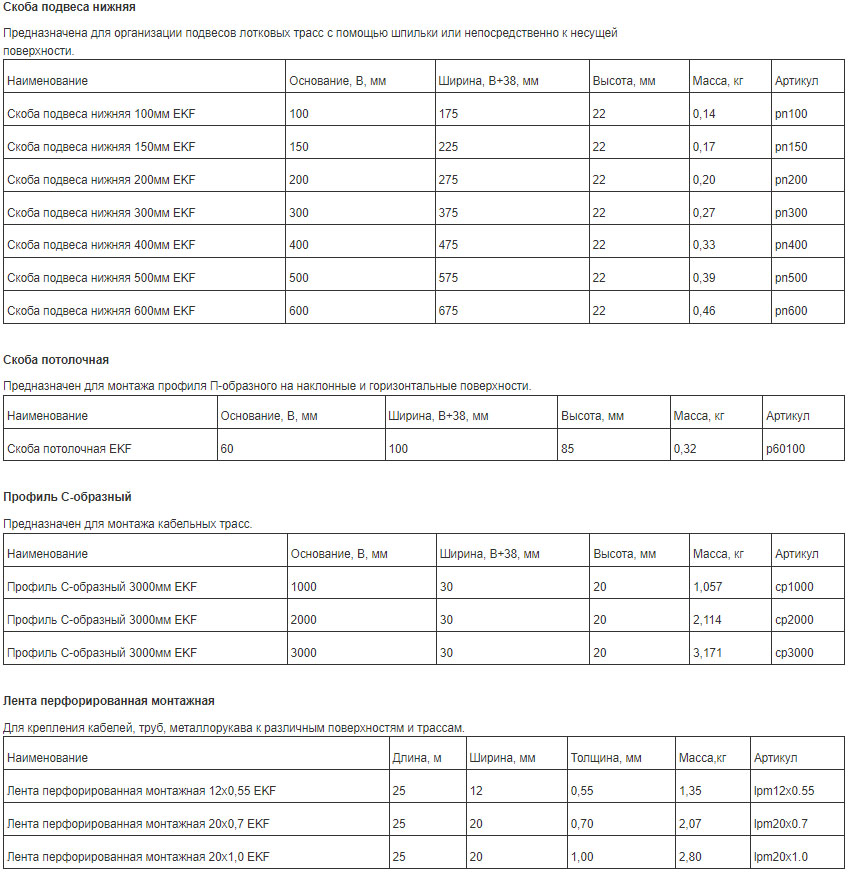

Монтаж к полу с использованием скобы подвеса нижней
1. Лоток перфорированный.
2. Скоба подвеса нижняя.
Монтаж с использованием консоли усиленной
1. Лоток перфорированный.
2. Консоль усиленная
Монтаж с использованием подвеса для профнастила
1. Лоток перфорированный.
2. Профиль.
3. Шпилька.
4. Подвес для профнастила.

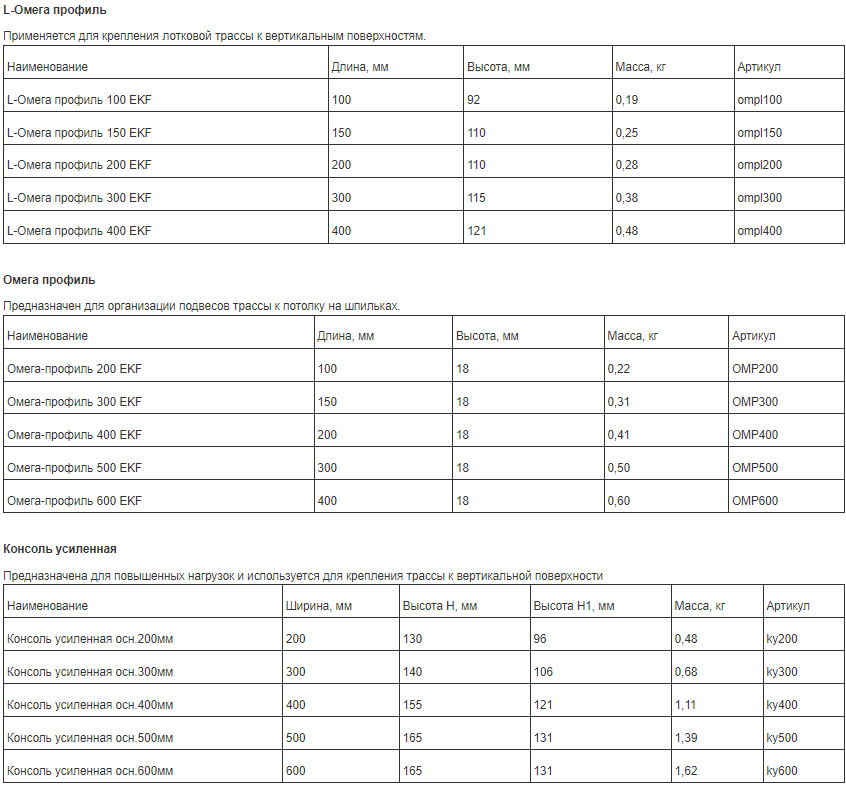

Монтаж с использованием l-омега профиля
1. Лоток перфорированный.
2. L-омега профиль.
Монтаж с использованием c-омега профиля
1. Лоток перфорированный.
2. C-омега профиль.

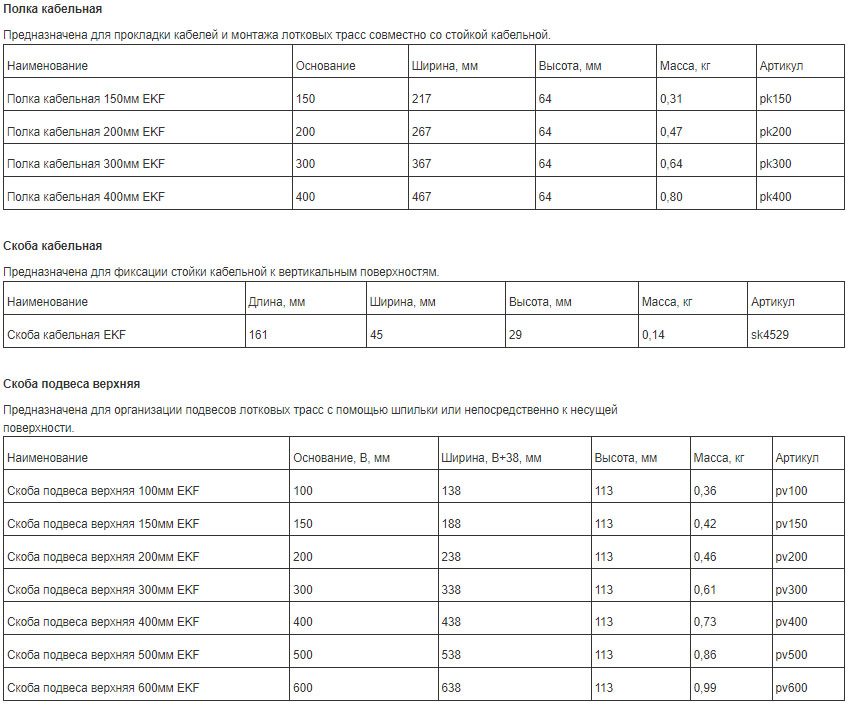

Монтаж с использованием полки кабельной
1. Лоток перфорированный.
2. Полка кабельная.
3. Стойка кабельная.
4. Скоба кабельная.
Монтаж с использованием держателя потолочного
1. Лоток перфорированный.
2. Держатель потолочный.
3. Шпилька.
Монтаж с использованием скобы потолочной
1. Лоток перфорированный.
2. Скоба потолочная.
3. Кронштейн монтажный.
