ООО «Рязанский Завод Кабельных Конструкций» (ООО «РЗКК») - российский производитель электромонтажных изделий. ООО «РЗКК» - первый завод в России, который начал выпуск номенклатуры во всех видах климатических исполнений: У; ТУ; ХЛ; УХЛ; ТВ; Т; ТС; О; М; ТМ; ОМ; В; УТ. Вся продукция РЗКК сертифицирована и прошла испытания в соответствии с межгосударственным стандартом ГОСТ 15150-69 и национальным стандартом Российской Федерации ГОСТ Р 52868-2007 (МЭК 61537:2006), что гарантирует надежность изделий.
ООО «РЗКК» - активный участник реализации программы импортозамещения, участвует в выставках и специализированных конференциях. Продукция РЗКК поставляется на объекты таких компаний как: ПАО «Газпром», Компания «ТНК», ПАО «НК «Роснефть», ПАО «Новатэк», ОАО «Ямал СПГ», ОАО «Компания Усть-Луга», ПАО «Сибур Холдинг», ОАО «Новошип», Олимпийские объекты г. Сочи и другие.

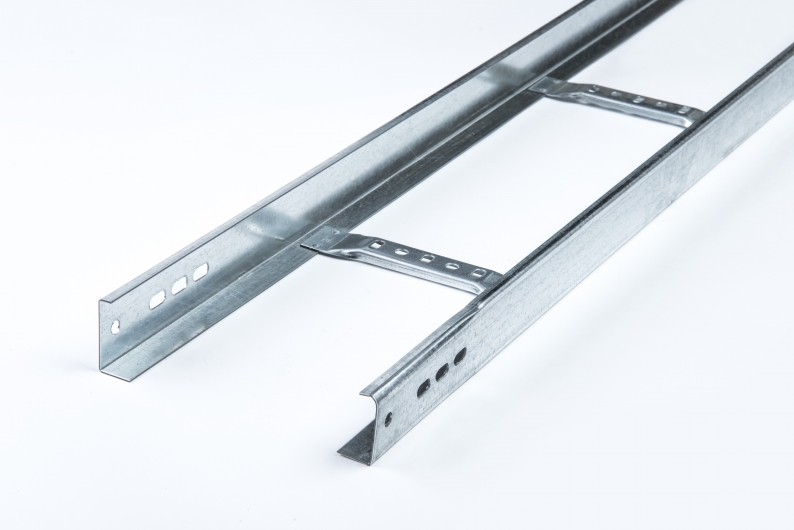

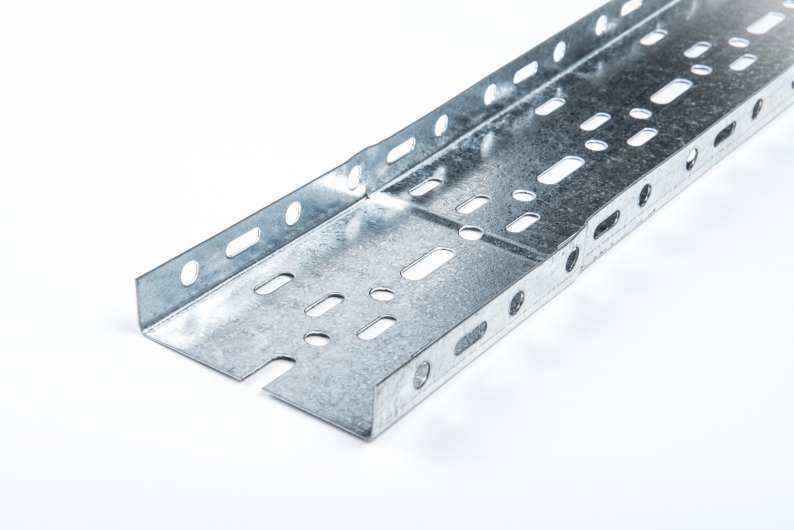

Лотки несущие прямые НЛ
Лотки несущие прямые НЛ (телескопическое соединение)
Лотки металлические НЛ с телескопическим соединением предназначены для прокладки проводов и кабелей, для открытых электропроводок и открытой прокладки кабельных линий с поворотами и разветвлениями в горизонтальной и вертикальной плоскостях.
Лотки несущие прямые изготавливаются трех типов:
- Несущие лотки: НЛ-5; НЛ-10
- Несущие лотки лестничные: НЛ-10; НЛ-15; НЛ-20; НЛ-25; НЛ-30; НЛ-40; НЛ-50; НЛ-60
- Несущие лотки лестничные замковые: НЛЗ-10; НЛЗ-15; НЛЗ-20; НЛЗ-25; НЛЗ-30; НЛЗ-40; НЛЗ-50; НЛЗ-60

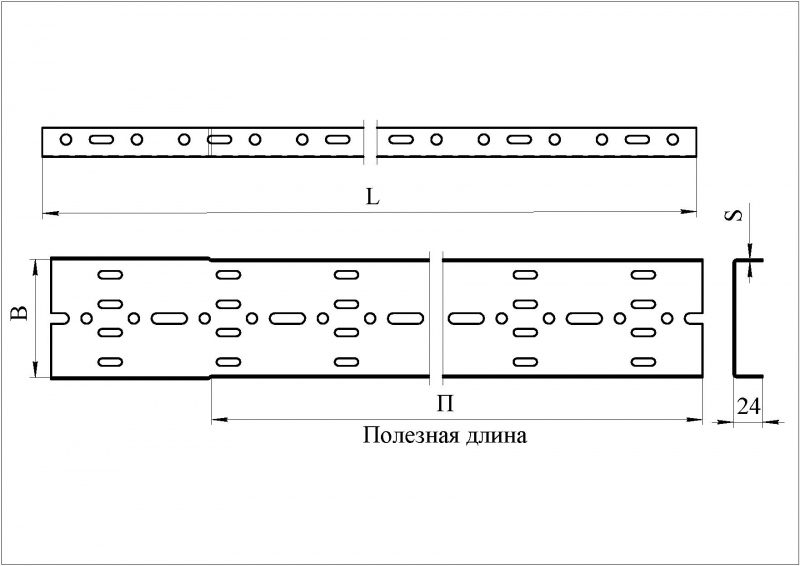

Несущие лотки НЛ-5; НЛ-10 - это перфорированные швеллеры, в которых перфорация в дне служит для крепления лотков к металлоконструкциям, для крепления к ним проводников и присоединения шарнирных и переходных соединителей.
Несущие лотки лестничные (замковые) представляют собой сварную конструкцию, состоящую из двух бортов C – образного профиля и планок, с шагом (l,l1). Планки имеют перфорацию для крепления к ним проводников.
При выполнении прямолинейных участков трассы одной ширины, лотки соединяются между собой путем ввода одного лотка в другой на 130 мм.
Для выполнения соединения в вертикальном положении используется соединитель шарнирный НЛ-СШ П1,87 или секция угловая универсальная НЛ-УВ П1,87. Для соединения необходимо 10 комплектов метизов М8.
При необходимости все лотки данных типов (кроме НЛ-5; НЛ-10 с высотой борта H-24) комплектуются крышкой НЛК; НЛКЗ. Соединение лотка с крышкой производится при помощи скобы НЛС П1,87 и 4 комплектов метизов М8 или соединения в «замок» (комплект метизов заказывается отдельно). Замковое соединение также является ребром жесткости для всей конструкции.

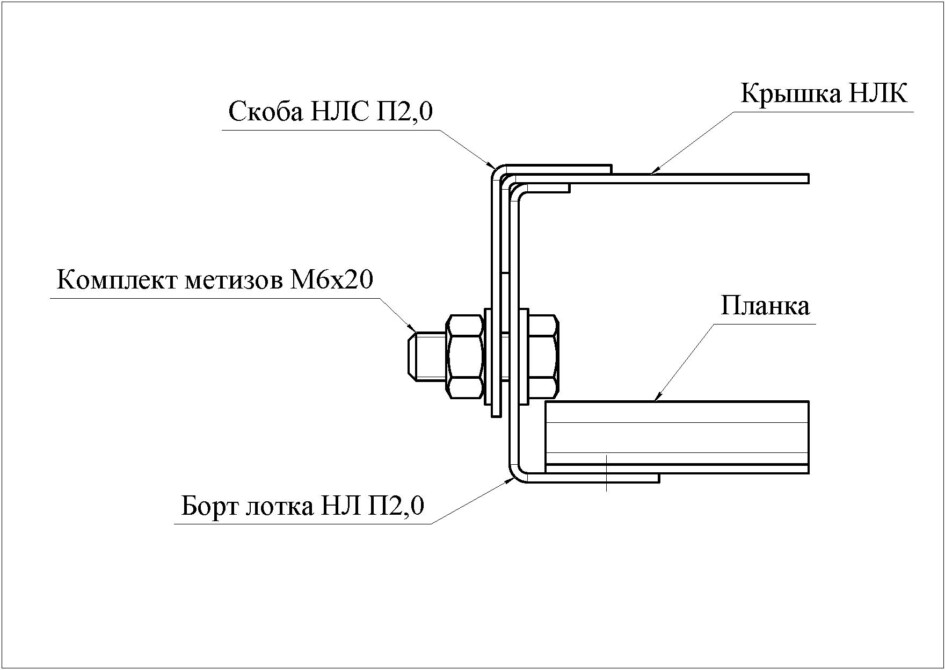

Соединение крышки скобой НЛС П1,87 Соединение крышки в "замок"
Исполнение изделий: все виды.
Длина лотков НЛ, НЛЗ (м): 2,0; 2,5; 3,0.
Ширина лотков (мм): 50; 100; 150; 200; 250; 300; 400; 500; 600.
Высота борта (мм): 24; 50; 70; 80; 100.
Толщина металла (мм): 0,7; 1,0; 1,2; 1,5; 2,0.
Возможно изготовление лотков со стандартными или усиленными планками. Лотки шириной 500, 600 мм всегда изготавливаются с усиленными планками.
Соединение лотка с крышкой производится при помощи скобы НЛС и комплекта метизов или соединения в «замок».

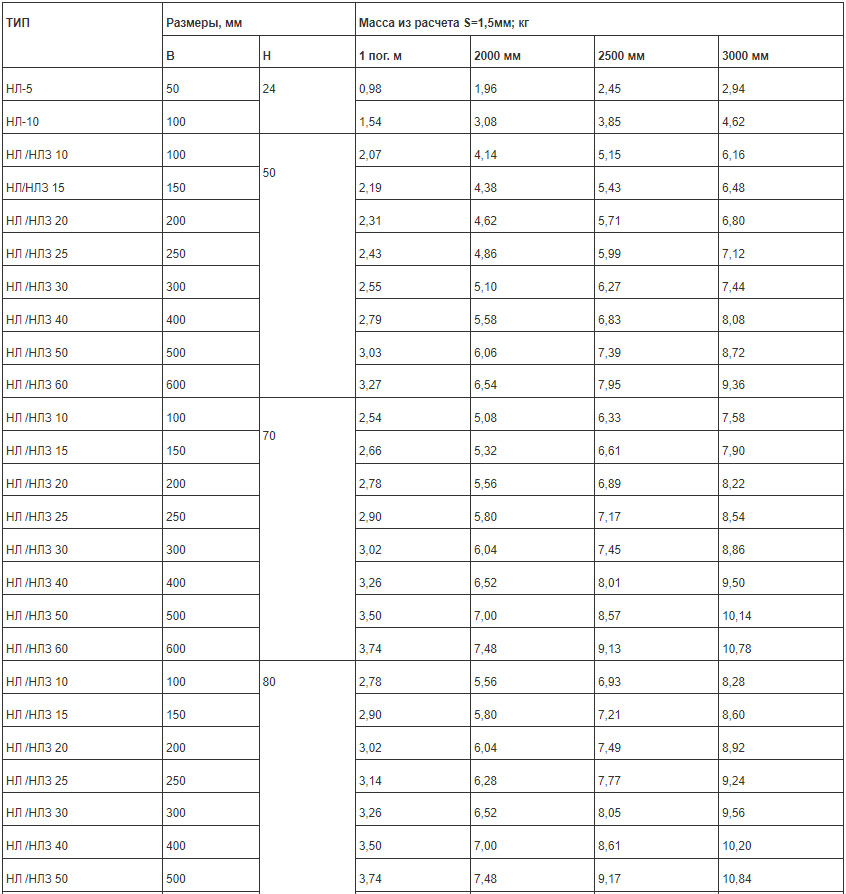

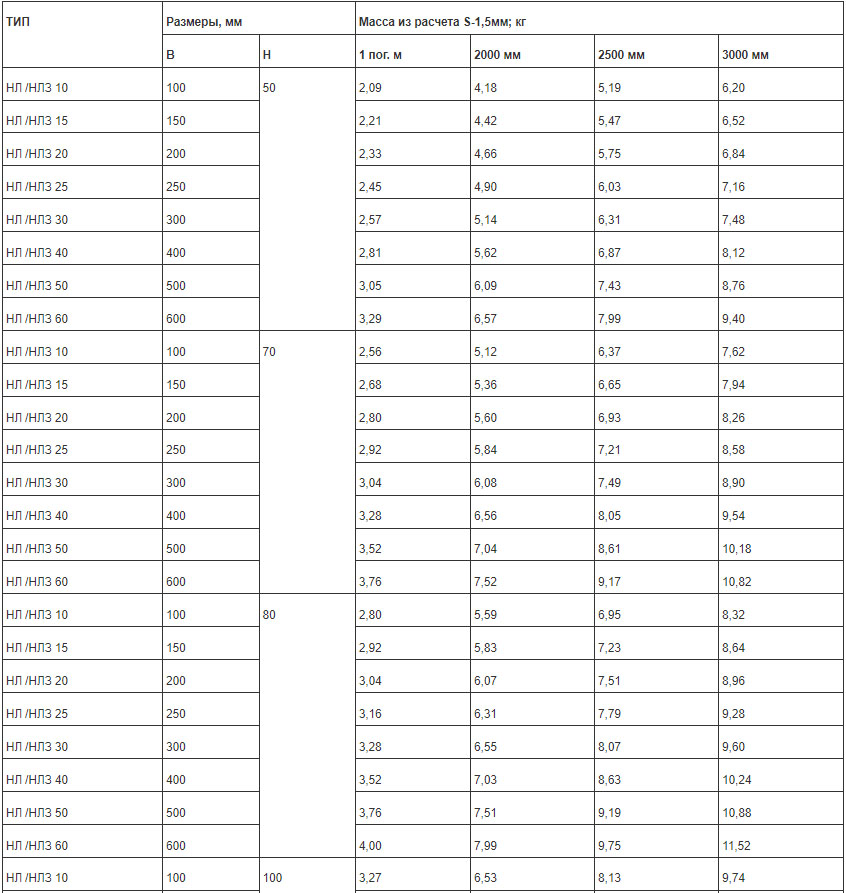

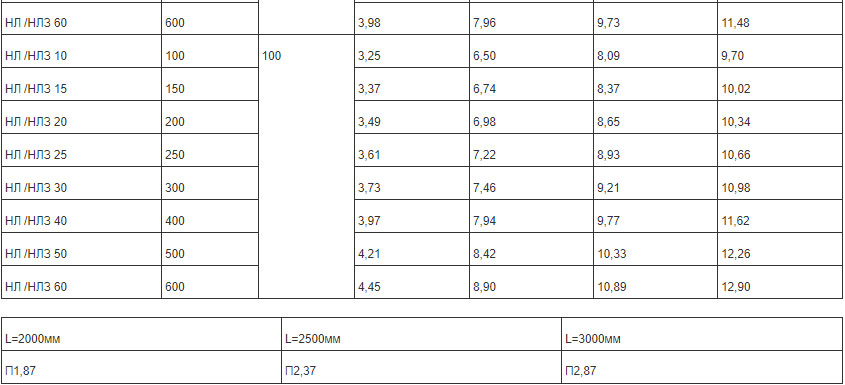

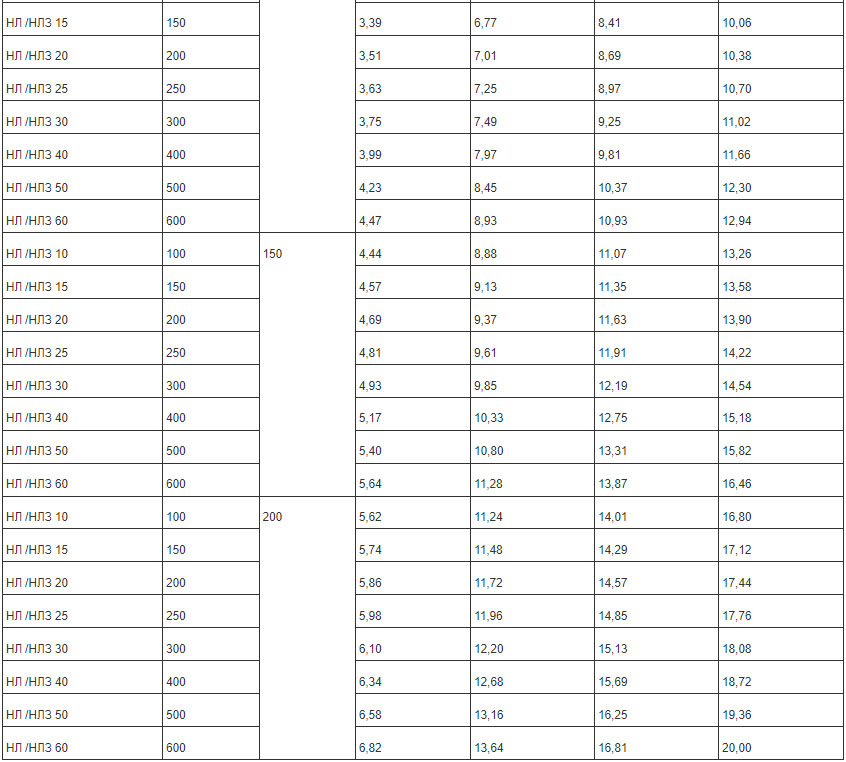

Технические характеристики
B - ширина лотка Н - высота борта

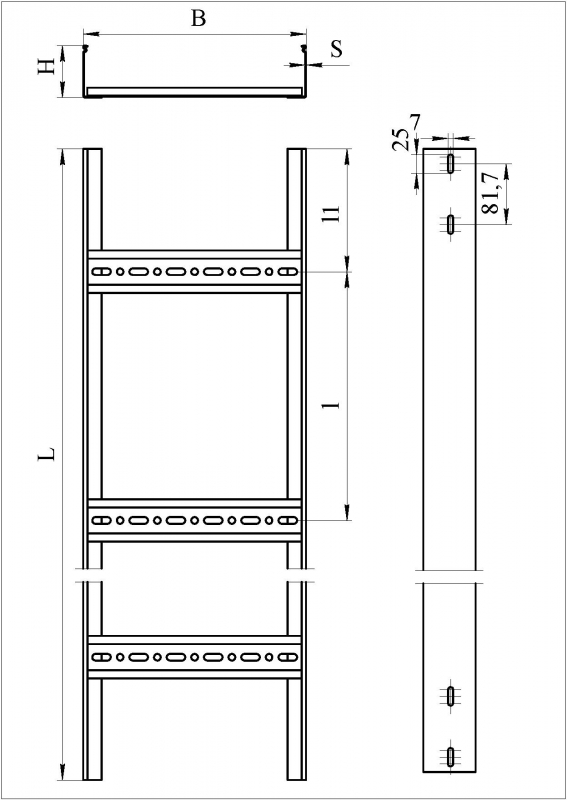

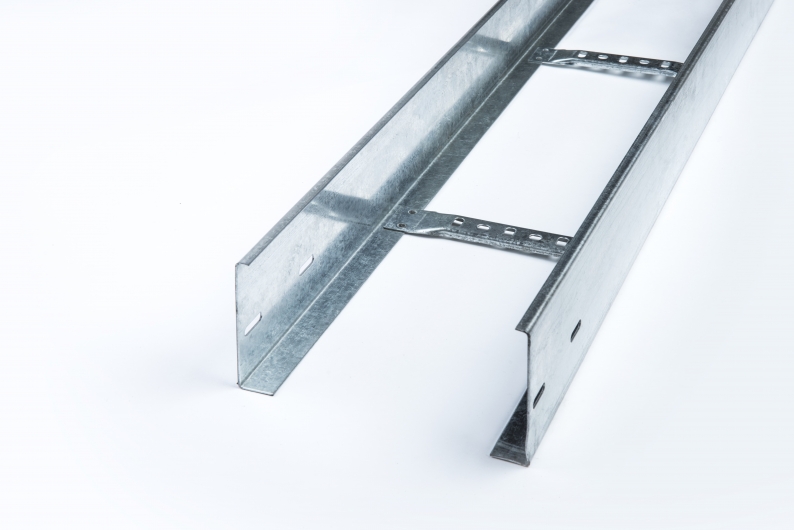

Лотки несущие прямые НЛ (соединение соединителем)
Лотки металлические НЛ - несущая конструкция для прокладки проводов и кабелей при выполнении открытых электропроводок и открытой прокладки кабельных линий с необходимыми поворотами и разветвлениями в горизонтальной и вертикальной плоскостях.
Лотки несущие прямые изготавливаются двух типов:
- Несущие лотки лестничные: НЛ-10; НЛ-15; НЛ-20; НЛ-25; НЛ-30; НЛ-40; НЛ-50; НЛ-60
- Несущие лотки лестничные замковые: НЛЗ-10; НЛЗ-15; НЛЗ-20; НЛЗ-25; НЛЗ-30; НЛЗ-40; НЛЗ-50; НЛЗ-60
Несущие лотки лестничные (замковые) представляют собой сварную конструкцию, состоящую из двух бортов C – образного профиля и планок, с шагом l и l1 согласно заказу. Планки имеют перфорацию для крепления к ним проводников.
При выполнении прямолинейных участков трассы одной ширины, лотки соединяются между собой с помощью соединителя лоткового типа НЛ-СЛ 245х50 для лотков с высотой борта 50 мм. (H-50) или НЛ-СЛУ 245х65 для лотков с высотой борта 70; 80; 100; 150; 200 мм. (H=70; 80; 100; 150; 200). Соединитель должен устанавливаться с внешней стороны лотка. Для соединения одного стыка прямых лотков необходимо два соединителя и 8 комплектов метизов М6.
Для выполнения соединения в вертикальном положении используется соединитель шарнирный НЛ-СШ П2,0 или секция угловая универсальная НЛ-УВ П2,0. При необходимости лотки комплектуются крышкой НЛК; НЛКЗ. Соединение лотка с крышкой производится при помощи скобы НЛС П2,0 и 4 комплектов метизов М6 или соединения в «замок». Замковое соединение также является ребром жесткости для всей конструкции.

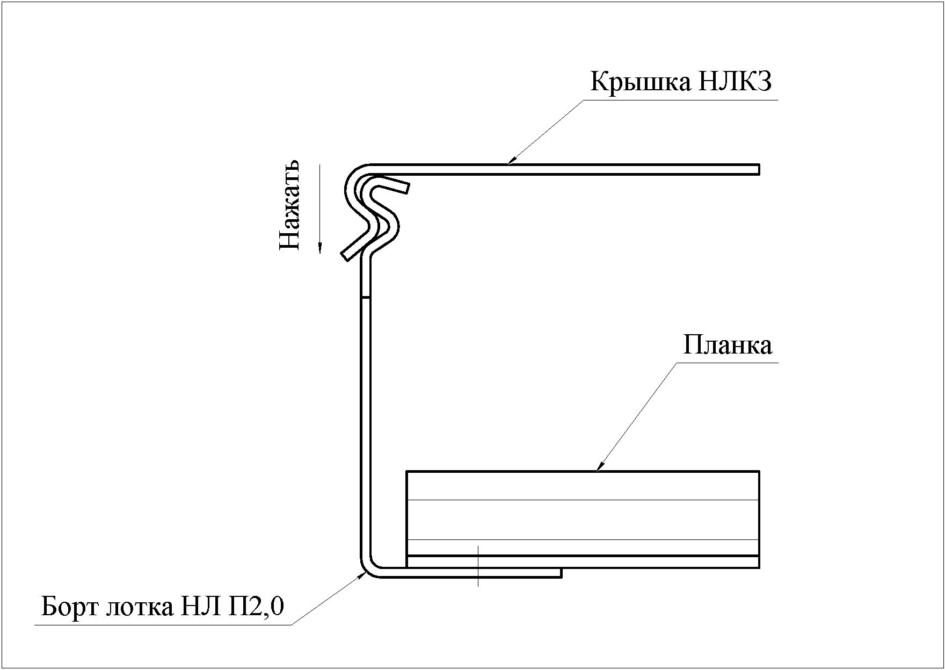

Соединение крышки скобой НЛС П2,0 Соединение крышки в "замок"
Исполнение изделий: все виды.
Длина лотков НЛ, НЛЗ (м): 2,0; 2,5; 3,0.
Ширина лотков (мм): 100; 150; 200; 250; 300; 400; 500; 600.
Высота борта (мм): 50; 70; 80; 100; 150; 200 .
Толщина металла (мм): 0,7; 1,0; 1,2; 1,5; 2,0.
По согласованию с заказчиком возможно изготовление лотков со стандартными или усиленными планками. Лотки шириной 500,600 мм. всегда изготавливаются с усиленными планками.
Технические характеристики
B - ширина лотка Н - высота борта
Лотки монтажные прямые ЛМ

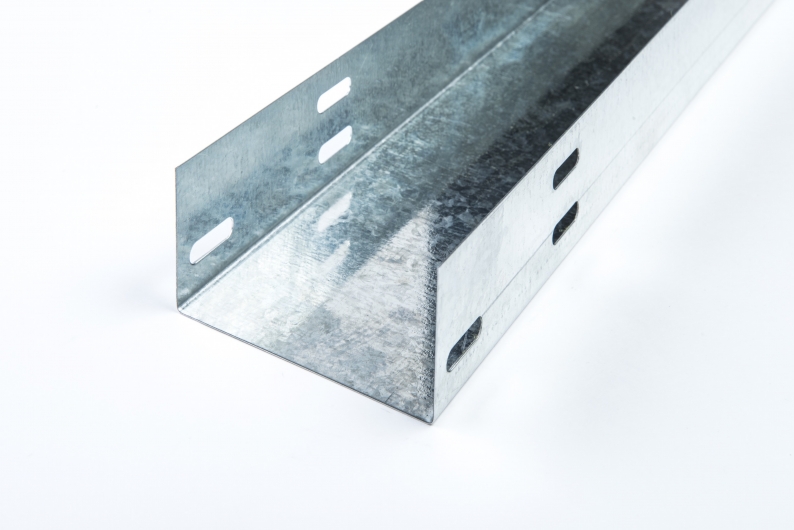

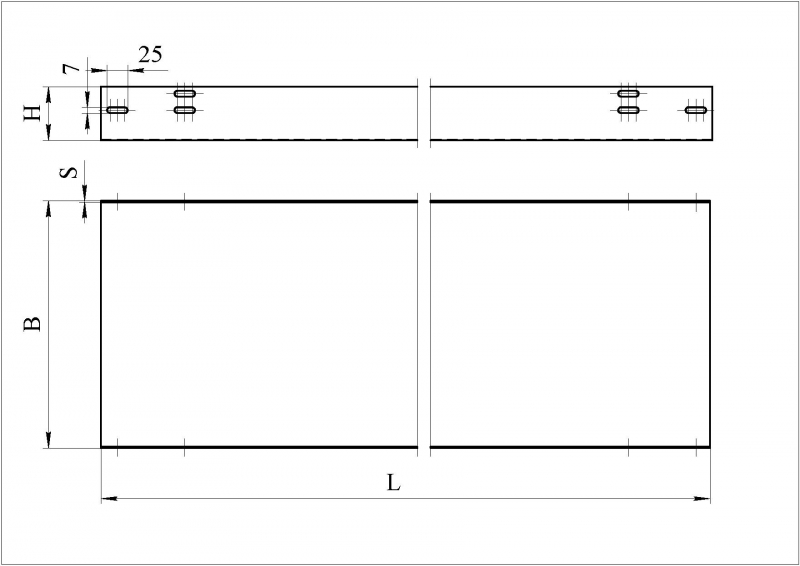

Лотки монтажные глухие ЛМГ (соединение соединителем)
Лотки монтажные типа ЛМГ предназначены для прокладки прямых участков кабельных трасс. Представляют собой неперфорированный швеллер П-образной формы. Используются при прокладке кабелей при выполнении открытых электропроводок и открытой прокладке кабелей.
Лотки имеют боковые отверстия для крепления к ним крышек КЛ «защелкой» соответствующего лотку размера, также при необходимости комплектуются разделителями РЛ для отделения друг от друга кабельных линий разного назначения. Все соединения при монтаже лотков выполняются с помощью соединителей СЛ 245х40 (H=40); СЛ 245х50 (H=50) и СЛУ 245х65 (H= 65; 80; 100; 150; 200).
Для скрепления одного стыка прямых лотков необходимо два соединителя и 8 комплектов метизов с резьбой М6.
Соединитель должен устанавливаться с внешней стороны лотка.
Исполнение изделий: все виды.
Длина лотка ЛМГ (м): 2,0; 2,5; 3,0.
Ширина лотка (мм): (50; 60; 100; 150; 200; 250; 300; 400; 500; 600).
Высота борта (мм): (40; 50; 65; 80; 100; 150; 200).
Толщина металла (мм): 0,7; 1,0; 1,2; 1,5; 2,0.
Соединение лотка с крышкой производится при помощи скобы НЛС и комплекта метизов или соединения в «замок»

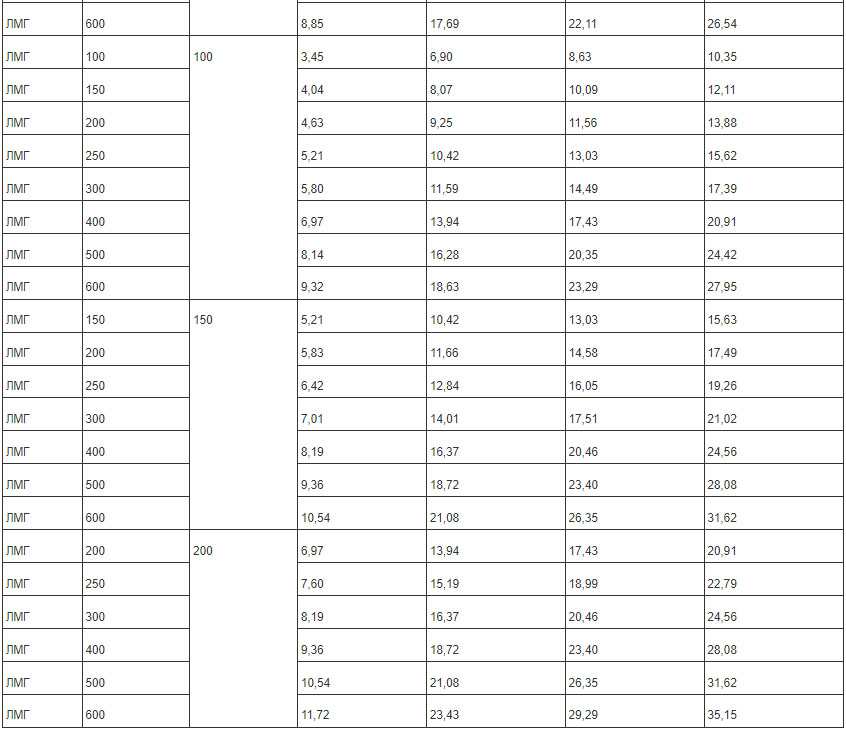

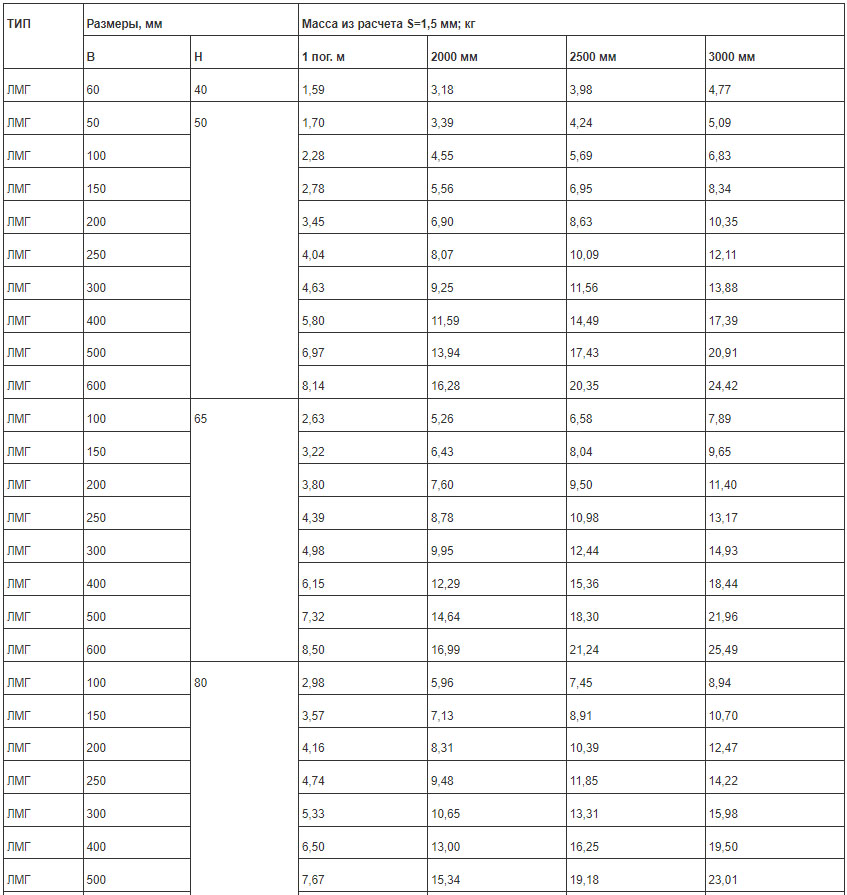

Технические характеристики
B - ширина лотка Н - высота борта

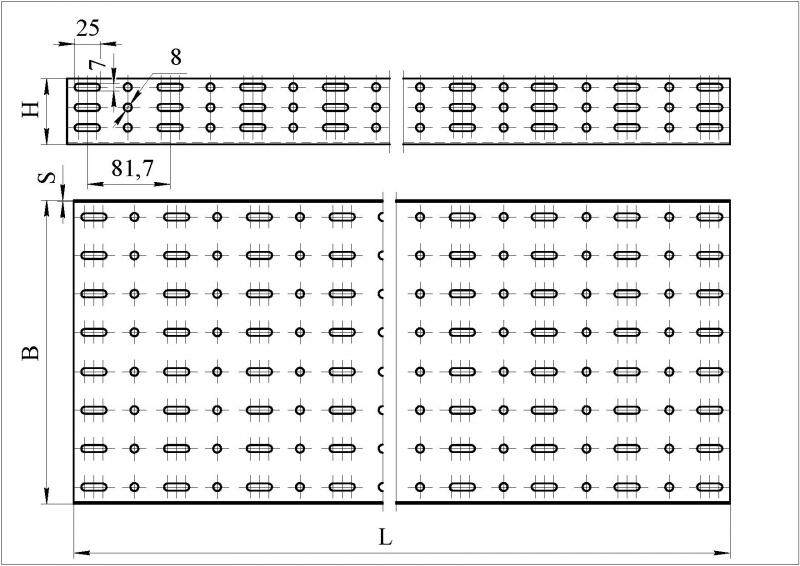

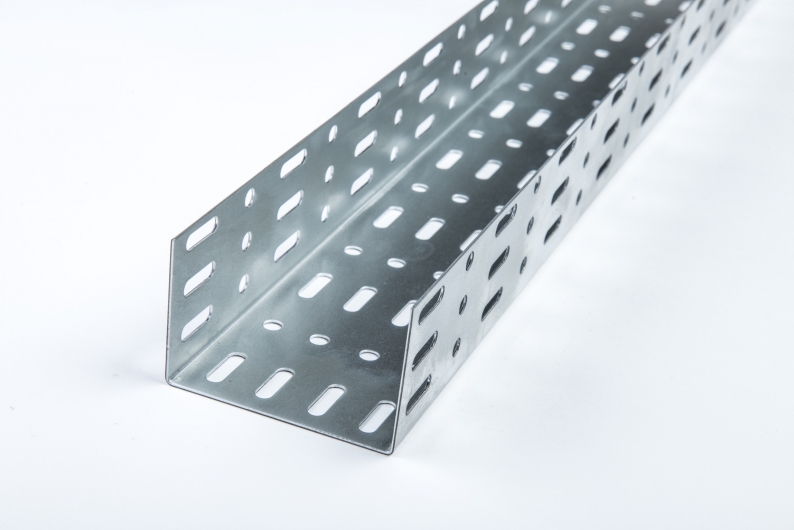

Лотки монтажные перфорированные ЛМП (соединение соединителем)
Лотки монтажные типа ЛМП предназначены для прокладки прямых участков кабельных трасс. Представляют собой перфорированный швеллер П-образной формы. Используются при прокладке кабелей при выполнении открытых электропроводок и открытой прокладке кабелей.
Перфорация служит для соединения лотков между собой, для крепления к ним проводников, крепления крышки, а также для увеличения теплообмена с окружающей средой. При необходимости комплектуются разделителями РЛ для отделения друг от друга кабельных линий разного назначения.
Все соединения при монтаже лотков выполняются с помощью соединителей СЛ 245х40 (H=40); СЛ 245х50 (H=50) и СЛУ 24х65 (H=65; 80; 100;150; 200).
Для скрепления одного стыка прямых лотков необходимо два соединителя и 8 комплектов метизов с резьбой М6. Соединитель должен устанавливаться с внешней стороны лотка.
Исполнение изделий: все виды.
Длина лотка ЛМП (м): 2,0; 2,5; 3,0.
Ширина лотка (мм): (50; 60; 100; 150; 200; 250; 300; 400; 500; 600).
Высота борта (мм): (40; 50; 65; 80; 100; 150; 200).
Толщина металла (мм): 0,7; 1,0; 1,2; 1,5; 2,0.
Соединение лотка с крышкой производится при помощи скобы
НЛС и комплекта метизов или соединения в «замок»
Используются при прокладке кабелей напряжением до 1000 В при выполнении открытых электропроводок и открытой прокладке кабелей.

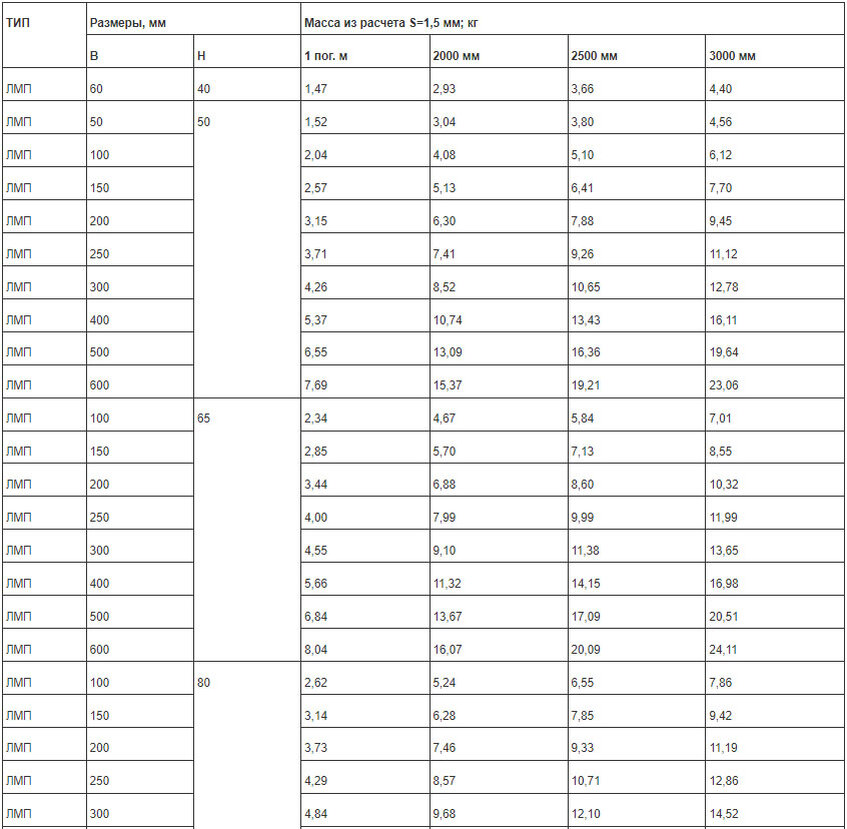

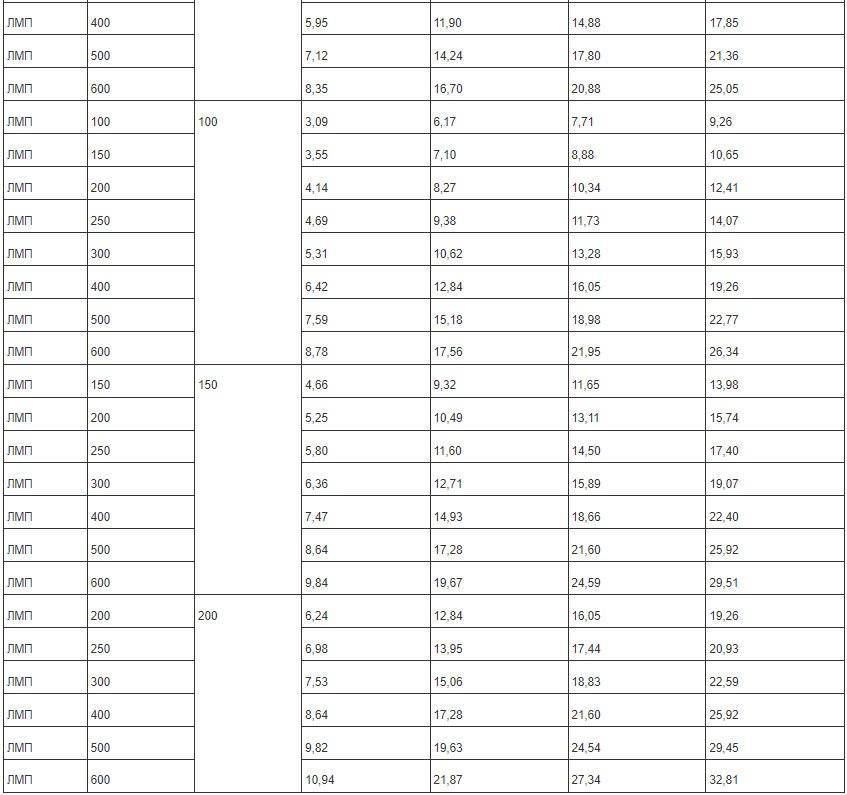

Технические характеристики
B - ширина лотка Н - высота борта

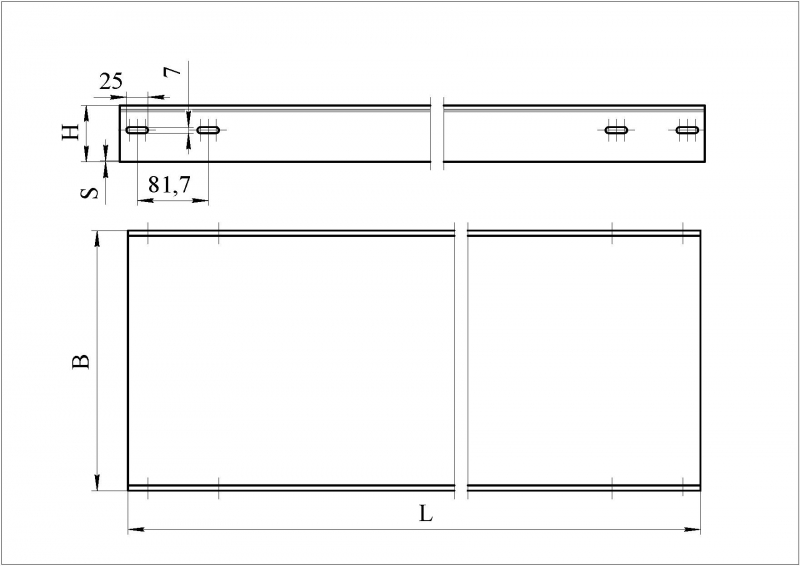

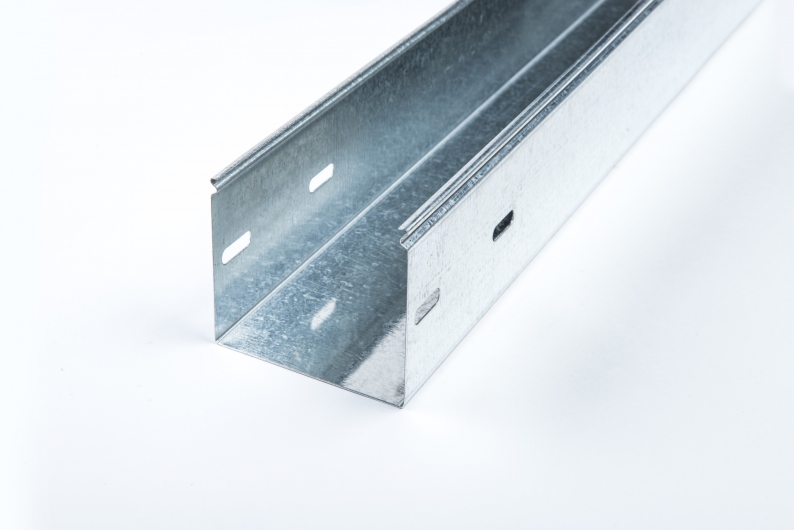

Лотки монтажные глухие замковые ЛМГЗ (соединение соединителем)
Лотки монтажные типа ЛМГЗ предназначены для прокладки прямых участков кабельных трасс. Представляют собой неперфорированный швеллер П-образной формы. Используются при прокладке кабелей при выполнении открытых электропроводок и открытой прокладке кабелей.
Лотки имеют боковое ребро жесткости для усиления всей конструкции и для крепления к ним крышек КЛЗ «в замок» соответствующего лотку размера, также при необходимости комплектуются разделителями РЛ для отделения друг от друга кабельных линий разного назначения.
Все соединения при монтаже лотков выполняются с помощью соединителей СЛ 245х40 (H=40); СЛ 245х50 (H=50) и СЛУ 245х65 (H=65; 80; 100;150; 200). Для скрепления одного стыка прямых лотков необходимо два соединителя и 8 комплектов метизов с резьбой М6. Соединитель должен устанавливаться с внешней стороны лотка.
Исполнение изделий: все виды.
Длина лотка ЛМГЗ (м): 2,0; 2,5; 3,0; 6,0.
Ширина лотка (мм): (100; 150; 200; 250; 300; 400; 500; 600).
Высота борта (мм): (40; 50; 65; 80; 100; 150; 200).
Толщина металла (мм): 0,7; 1,0; 1,2; 1,5.
Соединение лотка с крышкой производится при помощи скобы НЛС и комплекта метизов или соединения в «замок»

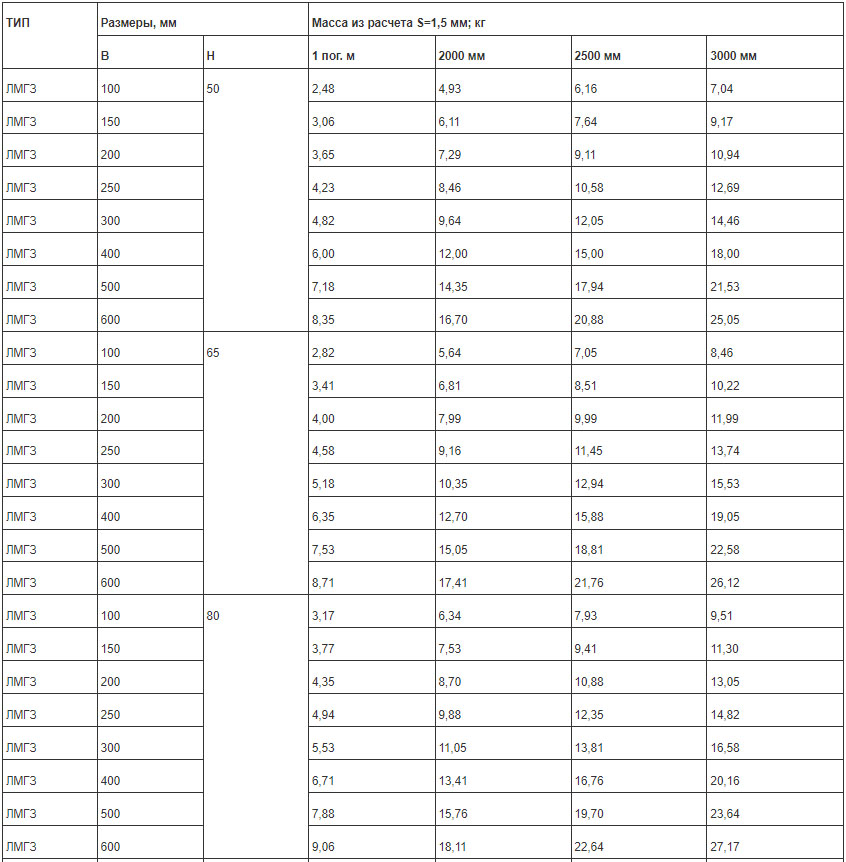

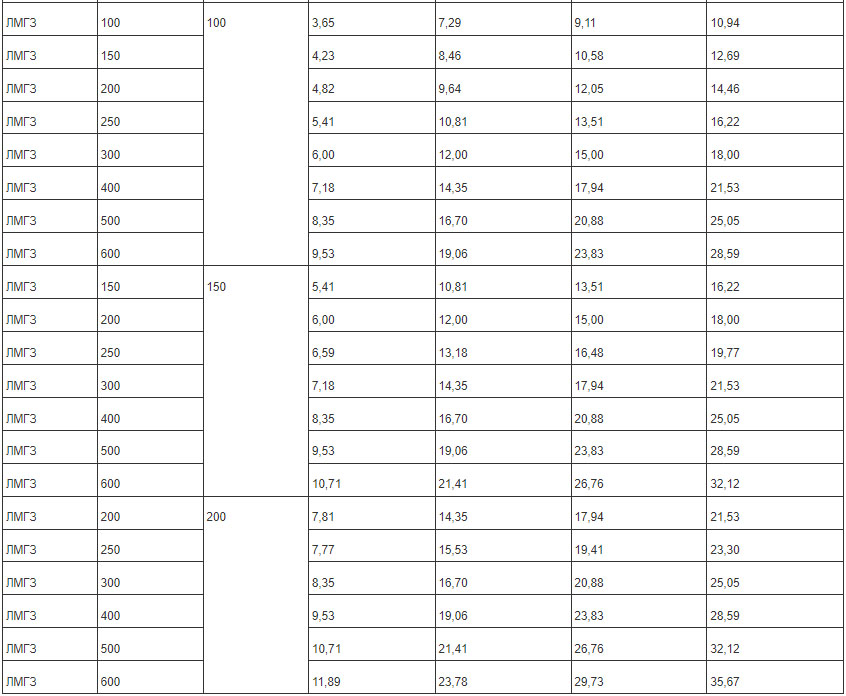

Технические характеристики
B - ширина лотка Н - высота борта
Лотки монтажные перфорированные замковые ЛМПЗ (соединение соединителем)
Лотки монтажные типа ЛМПЗ предназначены для прокладки прямых участков кабельных трасс. Представляют собой перфорированный швеллер П-образной формы. Используются при прокладке кабелей при выполнении открытых электропроводок и открытой прокладке кабелей.
Лотки имеют боковое ребро жесткости для усиления всей конструкции и для крепления к ним крышек КЛЗ «в замок» соответствующего лотку размера.
Перфорация служит для соединения лотков между собой, для крепления к ним проводников, а также для увеличения теплообмена с окружающей средой. При необходимости комплектуются разделителями РЛ для отделения друг от друга кабельных линий разного назначения.
Все соединения при монтаже лотков выполняются с помощью соединителей СЛ 245х40 (H 40); СЛ 245х50 (H 50) и СЛУ 245х65 (H 65; 80; 100;150; 200). Для скрепления одного стыка прямых лотков необходимо два соединителя и 8 комплектов метизов с резьбой М6. Соединитель должен устанавливаться с внешней стороны лотка.
Исполнение изделий: все виды.
Длина лотка ЛМПЗ (м): 2,0; 2,5; 3,0; 6,0.
Ширина лотка (мм): (100; 150; 200; 250; 300; 400; 500; 600).
Высота борта (мм): (40; 50; 65; 80; 100; 150; 200).
Толщина металла (мм): 0,7; 1,0; 1,2; 1,5.
Соединение лотка с крышкой производится при помощи скобы
НЛС и комплекта метизов или соединения в «замок»

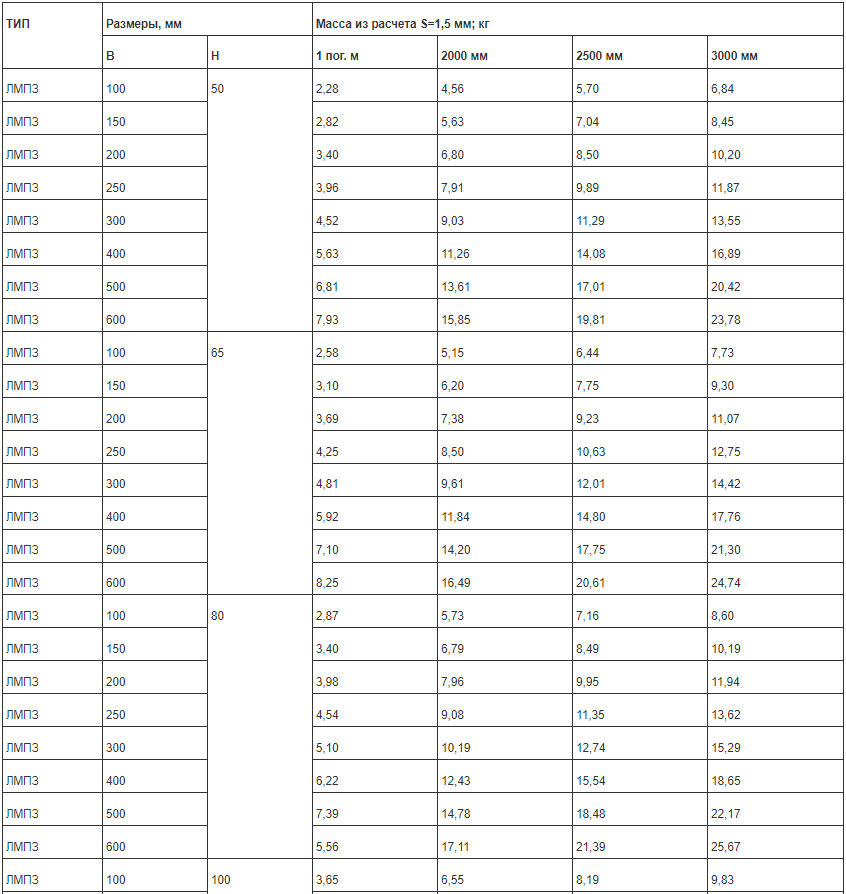

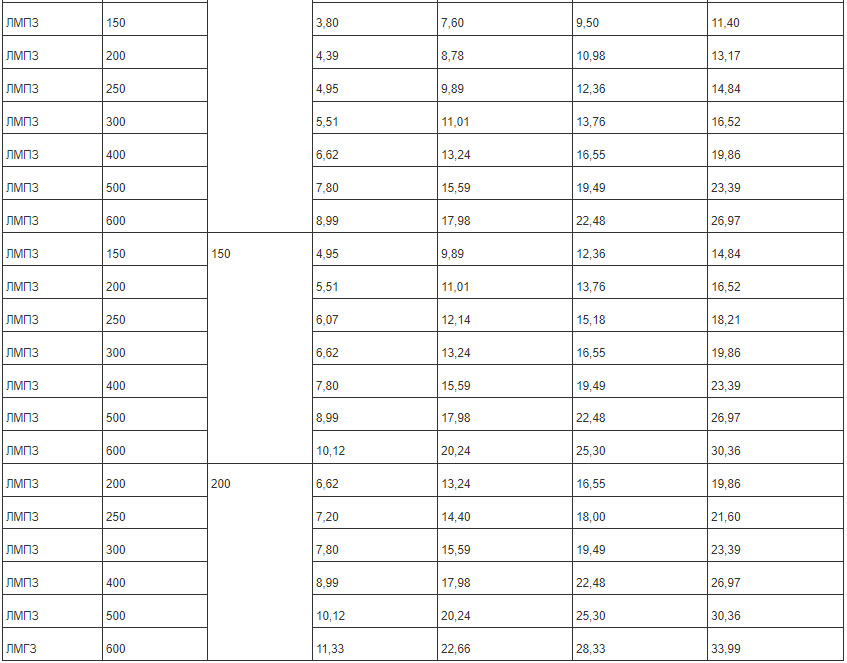

Технические характеристики
B - ширина лотка Н - высота борта
Лотки монтажные перфорированные замковые ЛМПЗ-II (телескопическое соединение)
Лотки монтажные типа ЛМПЗ-II предназначены для прокладки прямых участков кабельных трасс. Представляют собой перфорированный швеллер П-образной формы. Используются при прокладке кабелей при выполнении открытых электропроводок и открытой прокладке кабелей.
Лотки имеют боковое ребро жесткости для усиления всей конструкции и для крепления к ним крышек КЛЗ (телескопическое соединение) «в замок» соответствующего лотку размера, также при необходимости комплектуются разделителями РЛ для отделения друг от друга кабельных линий разного назначения.
При выполнении прямолинейных участков трассы одной ширины, лотки соединяются между собой путем ввода одного лотка в другой на 100 мм. Дополнительные соединители не требуются.
Исполнение изделий: все виды.
Длина лотка ЛМПЗ-II (м): 2,0; 2,5; 3,0; 6,0.
Ширина лотка (мм): (100; 150; 200; 250; 300; 400; 500; 600).
Высота борта (мм): (50; 65; 80; 100).
Толщина металла (мм): 0,7; 1,0; 1,2; 1,5.
Преимущества новой серии лотков ЛМПЗ-II:
- Возможность телескопического соединения листовых лотков, что позволяет увеличить скорость монтажа кабельной трассы до 40%.
- Глубина телескопического соединения составляет 100 мм., что значительно увеличивает прочность и жесткость соединения лотков между собой и позволяет увеличивать расстояние между опорами. Соединение лотков между собой производиться через борта лотков 4 комплектами метизов (болт, шайба 2 шт., гайка).
- Рисунок перфорации лотка предусматривает усиление места соединения дополнительно комплектом из 4х метизов.
- Перфорация лотка позволяет осуществлять монтаж кабельной трассы на резьбовой шпильке, осуществлять монтаж осветительной системы, а также выводить необходимые проводники из тела лотка.
- Специальная «глубокая» перфорация увеличивает несущую способность лотка (до 20%),что позволяет использовать лоток меньшей толщины стали при тех же нагрузочных характеристиках, а также скрывать острые кромки перфорации, для предотвращения повреждения кабеля.
Круглая перфорация по оси лотка позволяет осуществлять монтаж кабельной трассы на резьбовой шпильке, осуществлять монтаж осветительных систем, а также выводить необходимые проводники из тела лотка.
Специальная «глубокая» перфорация значительно увеличивает несущую способность лотка ( до 30%),что позволяет использовать лоток меньшей толщины стали при тех же нагрузочных характеристиках, а также скрывает острые кромки перфорации, для предотвращения повреждения кабеля.

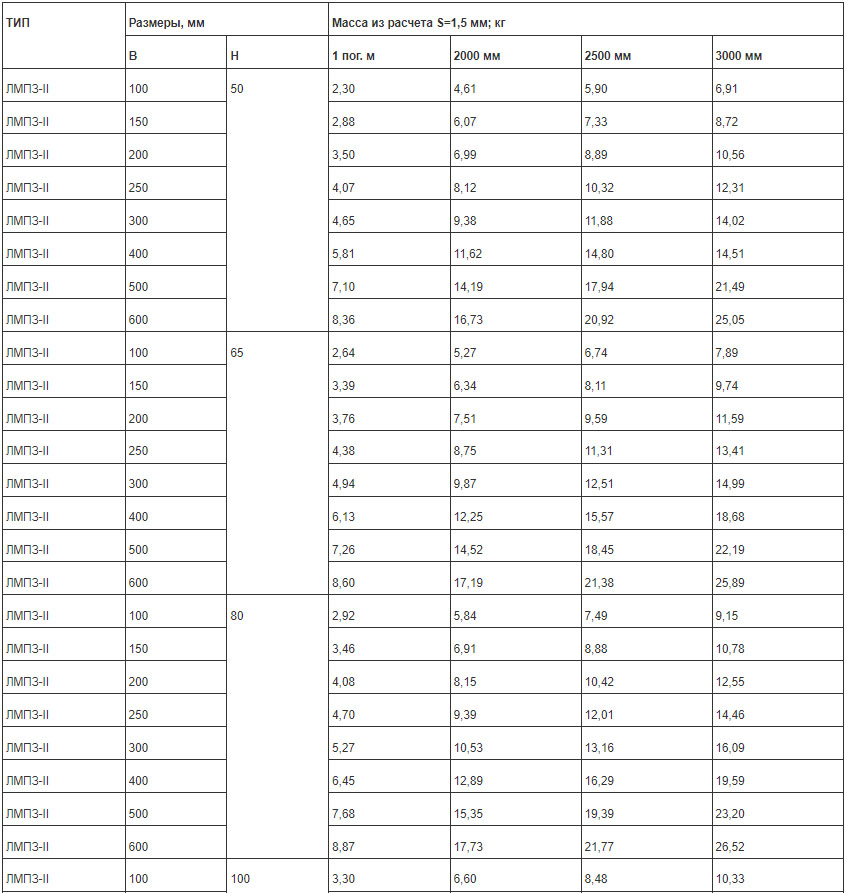

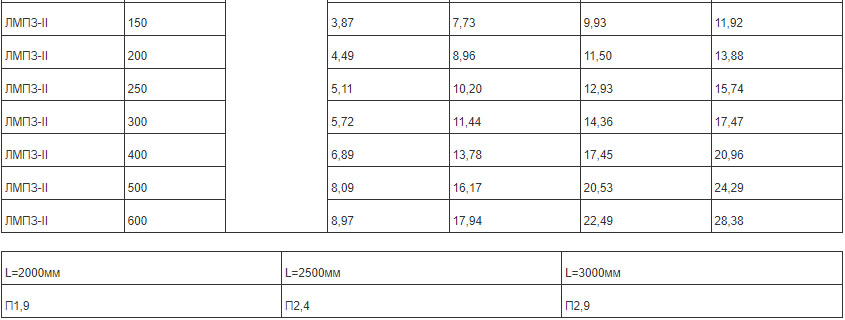

Технические характеристики
B - ширина лотка Н - высота борта

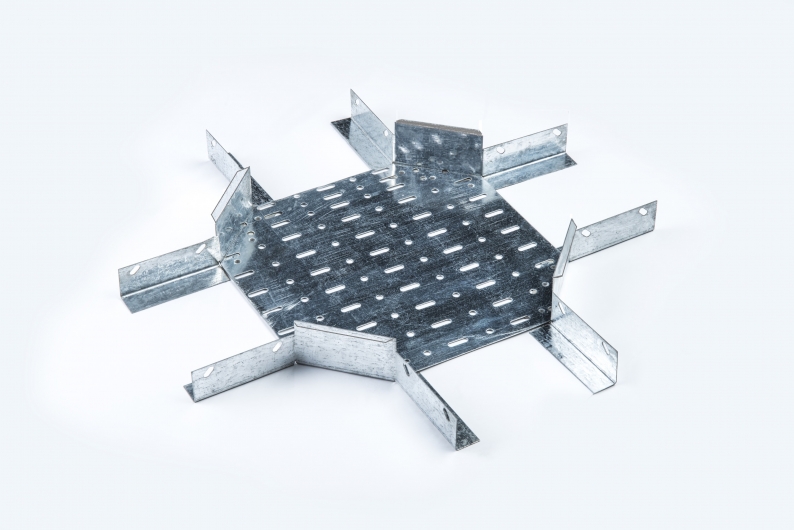

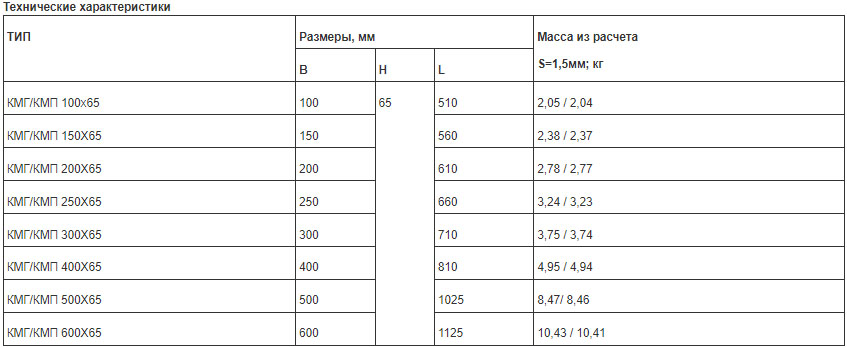

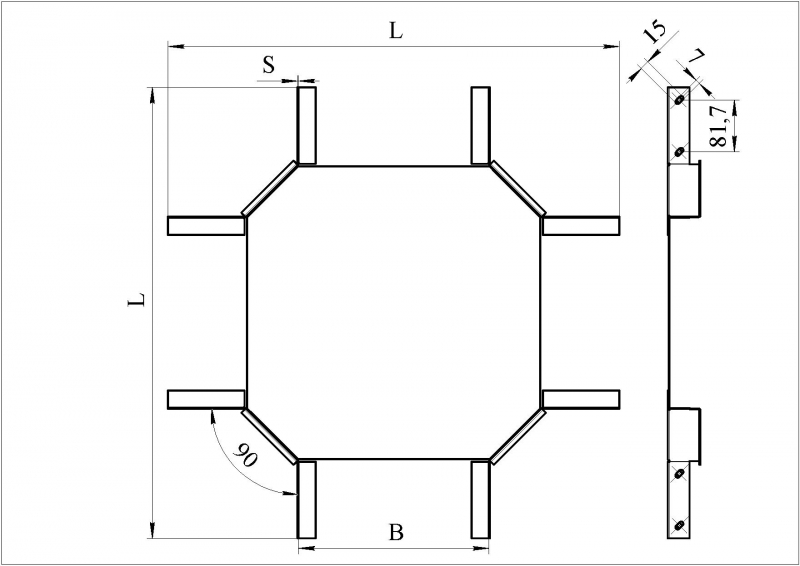

Лотки монтажные крестообразные КМГ (глухие) и КМП (перфорированные)
Лотки монтажные крестообразные типа КМГ (глухие) и КМП (перфорированные) предназначены для разветвления трассы в четырех направлениях под углом 90° в горизонтальной плоскости под прокладку в них проводов и кабелей при выполнении открытых электропроводок и открытой прокладке кабелей. Применяются для лотков типа ЛМГ, ЛМП, ЛМГЗ, ЛМПЗ.
Соединяются с секциями прямыми 16 комплектами метизов М6, дополнительный соединитель не требуется.
Исполнение изделий: все виды.
Ширина лотка (мм): (50; 60; 100; 150; 200; 250; 300; 400; 500; 600).
Высота борта лотка (мм): (40; 50; 65; 80; 100; 150; 200).
Толщина изделий (мм): 0,7; 1,0; 1,2; 1,5; 2,0.
Соединение лотка с крышкой производится при помощи скобы НЛС и комплекта метизов или соединения в «замок»

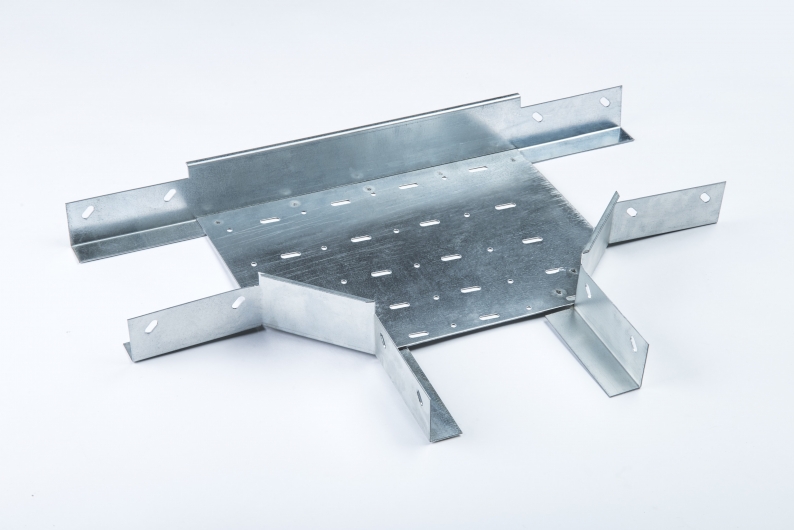

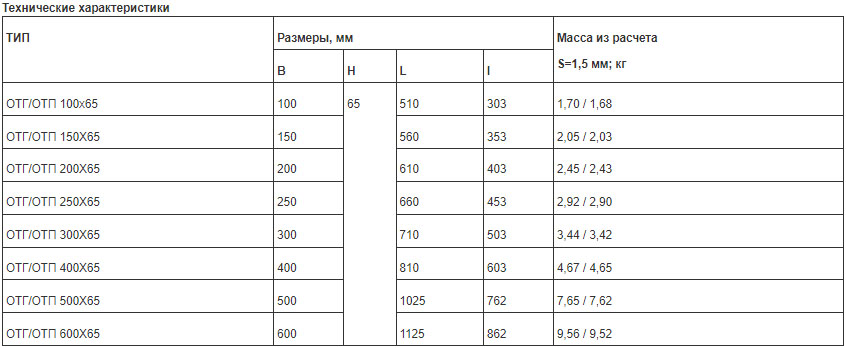

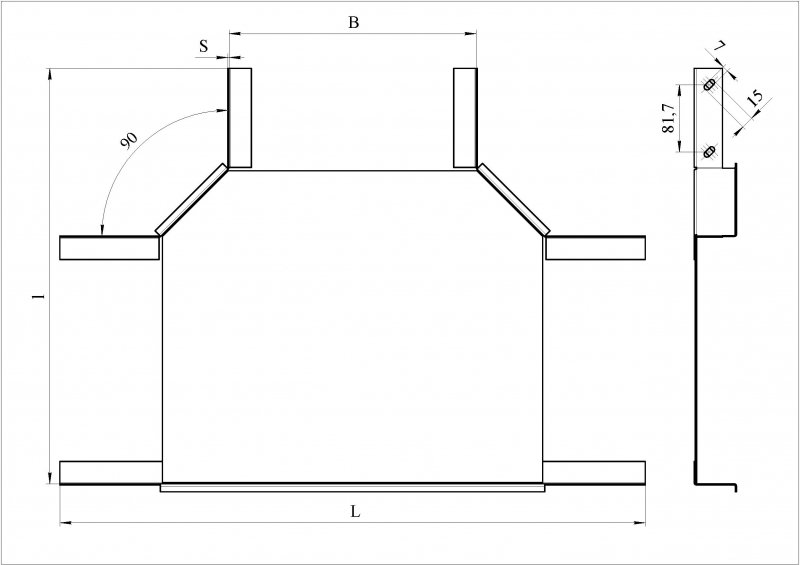

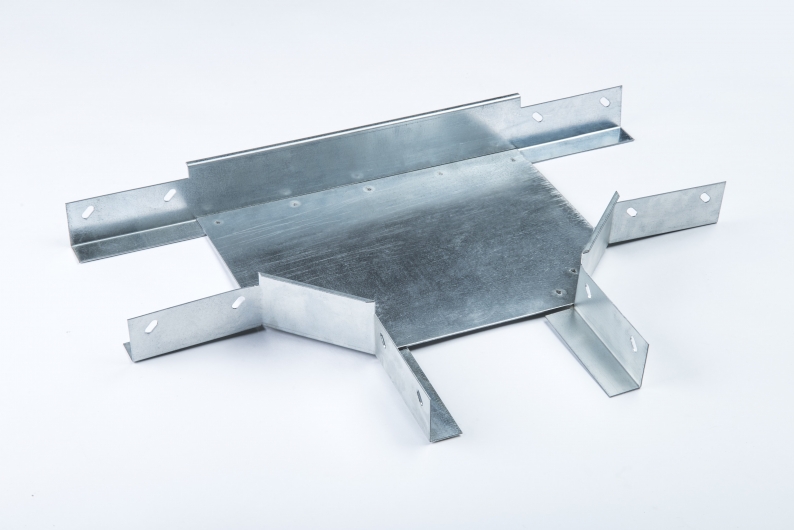

Лотки монтажные тройниковые ОТГ (глухие) и ОТП (перфорированные)
Лотки монтажные тройниковые типа ОТГ (глухие) и ОТП (перфорированные) предназначены для разветвления трассы в трех направлениях под углом 90° в горизонтальной плоскости под прокладку в них проводов и кабелей при выполнении открытых электропроводок и открытой прокладке кабелей. Применяются для лотков типа ЛМГ, ЛМП, ЛМГЗ, ЛМПЗ. Соединяются с прямыми секциями 12 комплектами метизов М6, дополнительный соединитель не требуется.
Исполнение изделий: все виды.
Ширина лотка (мм): (50; 60; 100; 150; 200; 250; 300; 400; 500; 600).
Высота борта лотка (мм): (40; 50; 65; 80; 100; 150; 200).
Толщина изделий (мм): 0,7; 1,0; 1,2; 1,5; 2,0.
Соединение лотка с крышкой производится при помощи скобы НЛС и комплекта метизов или соединения в «замок»

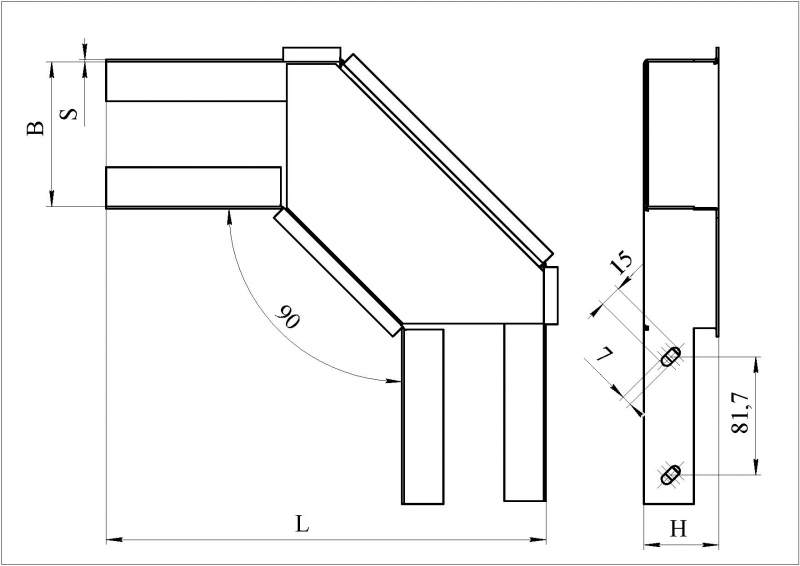

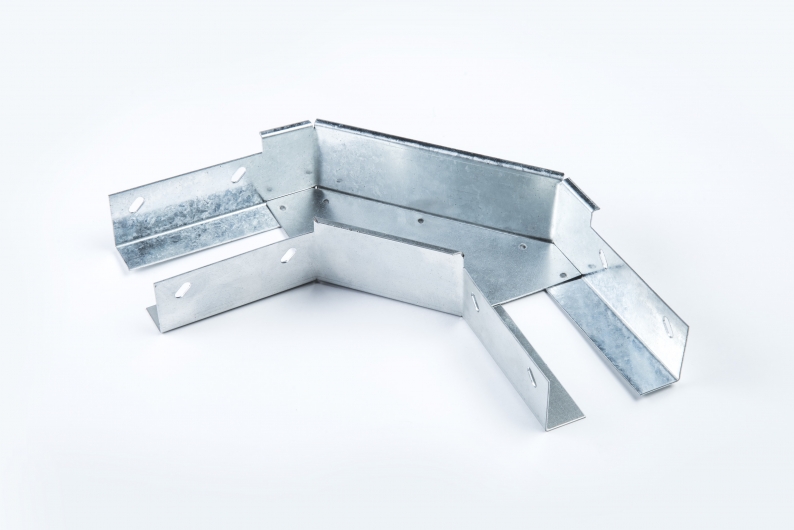

Лотки монтажные угловые для поворота трассы на 90° КГГ (глухие) и КГП (перфорированные)
Лотки монтажные угловые типа КГГ (глухие) и КГП (перфорированные) предназначены для изменения направления трассы под углом 90° в горизонтальной плоскости под прокладку в них проводов и кабелей при выполнении открытых электропроводок и открытой прокладке кабелей. Применяются для лотков типа ЛМГ, ЛМП, ЛМГЗ, ЛМПЗ.
Соединяются с прямыми секциями 8 комплектами метизов М6, дополнительный соединитель не требуется.
Исполнение изделий: все виды.
Ширина лотка (мм): (50; 60; 100; 150; 200; 250; 300; 400; 500; 600).
Высота борта лотка (мм): (40; 50; 65; 80; 100; 150; 200).
Толщина изделий (мм): 0,7; 1,0; 1,2; 1,5; 2,0.
Соединение лотка с крышкой производится при помощи скобы НЛС и комплекта метизов или соединения в «замок»

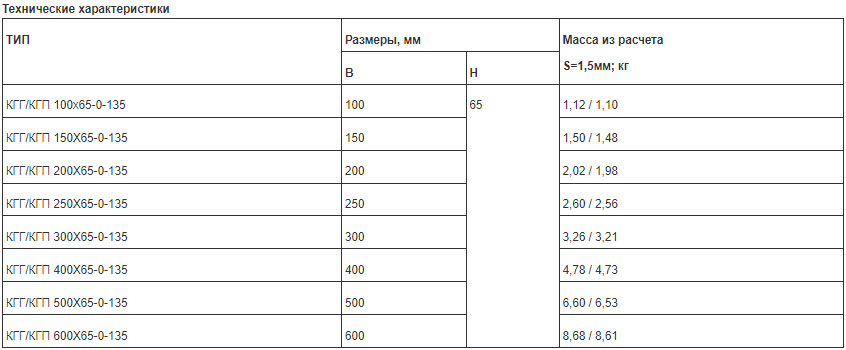

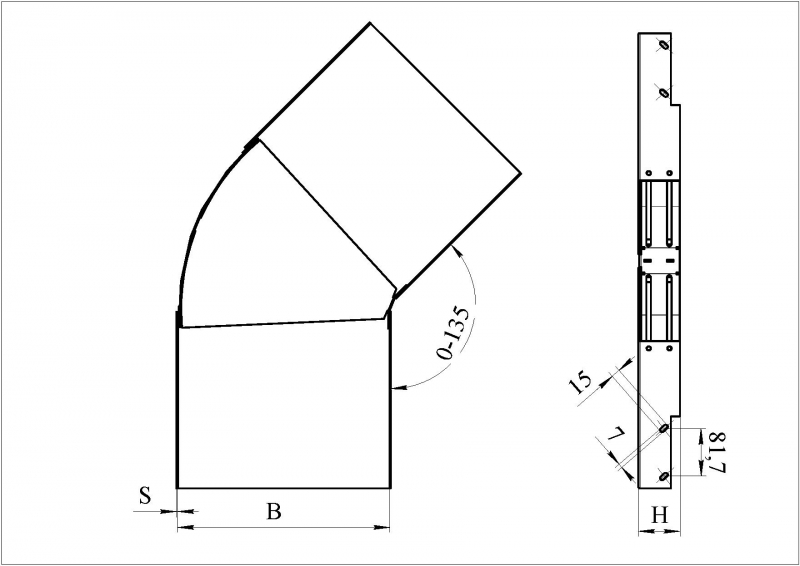

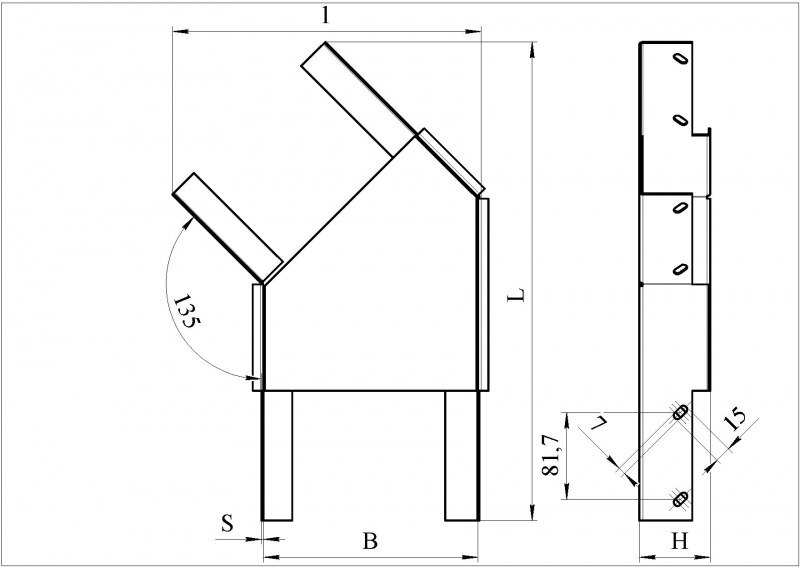

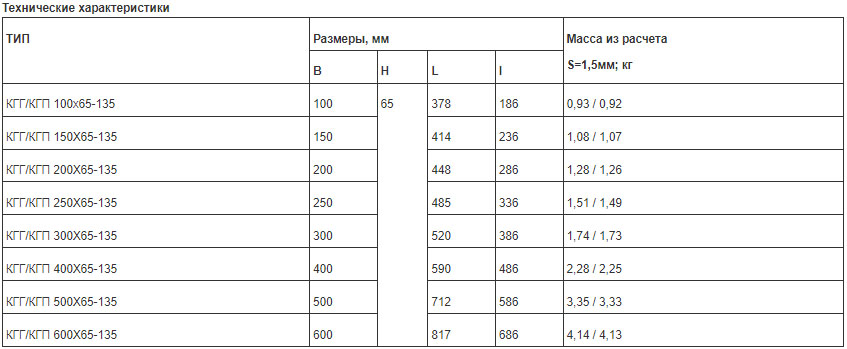

Лотки монтажные угловые для поворота трассы на 135° КГГ (глухие) и КГП (перфорированные)
Лотки монтажные угловые типа КГГ (глухие) и КГП (перфорированные) предназначены для изменения направления трассы под углом 135° в горизонтальной плоскости под прокладку в них проводов и кабелей при выполнении открытых электропроводок и открытой прокладке кабелей. Применяются для лотков типа ЛМГ, ЛМП, ЛМГЗ, ЛМПЗ.
Соединяются с прямыми секциями 8 комплектами метизов М6, дополнительный соединитель не требуется.
Исполнение изделий: все виды.
Ширина лотка (мм): (50; 60; 100; 150; 200; 250; 300; 400; 500; 600).
Высота борта лотка (мм): (40; 50; 65; 80; 100; 150; 200).
Толщина изделий (мм): 0,7; 1,0; 1,2; 1,5; 2,0.

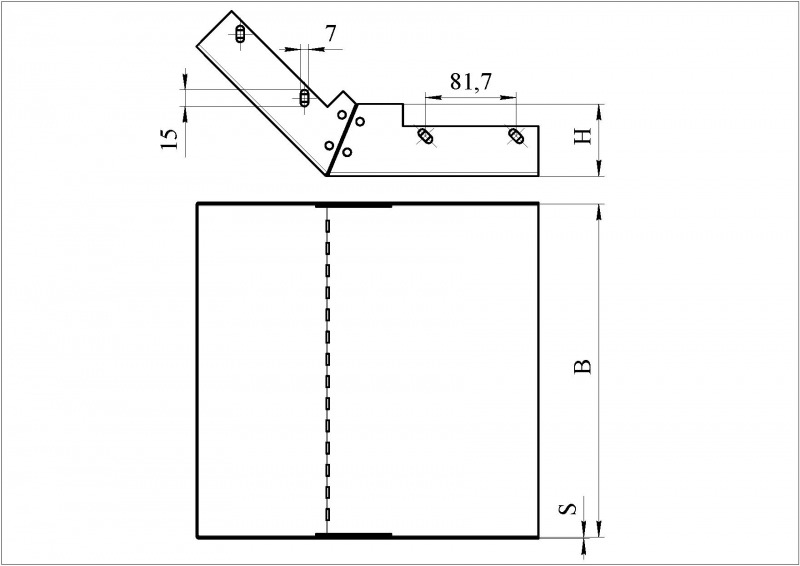

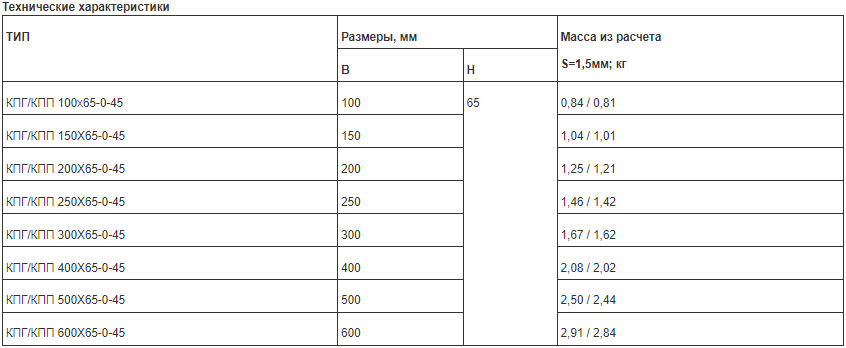

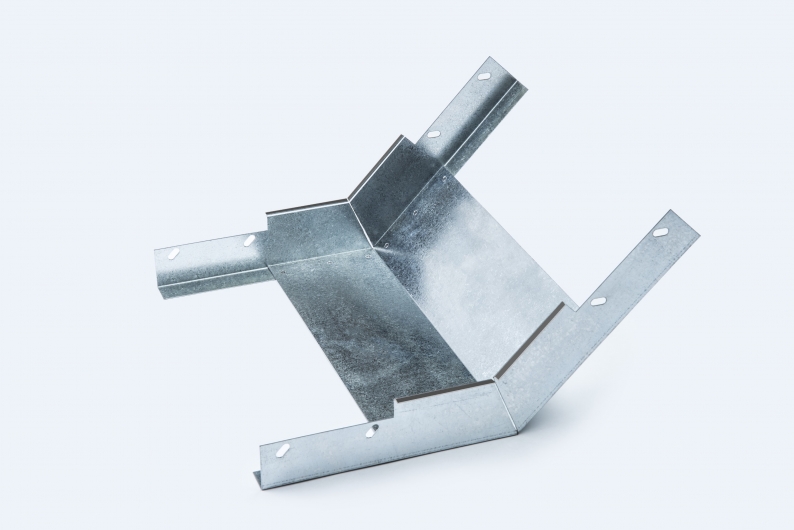

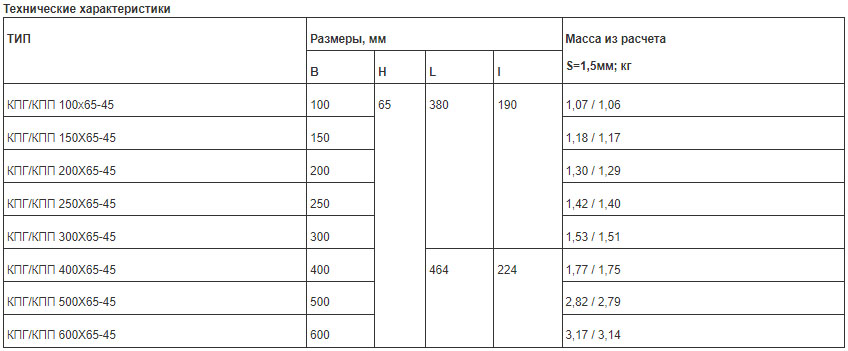

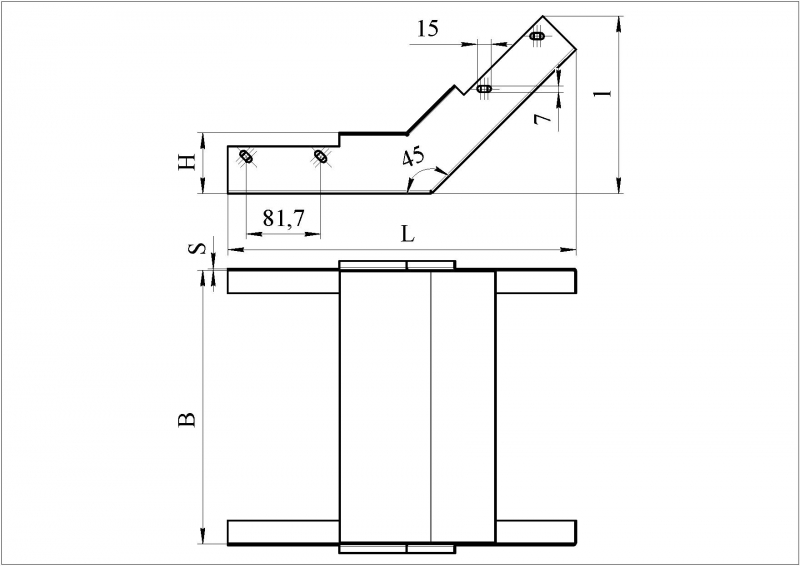

Лотки монтажные угловые для поворота трассы вверх на 45° КПГ (глухие) и КПП (перфорированные).
Лотки монтажные угловые типа КПГ (глухие) и КПП (перфорированные) предназначены для изменения направления трассы под углом 45° в вертикальной плоскости вверх под прокладку в них проводов и кабелей при выполнении открытых электропроводок и открытой прокладке кабелей. Применяются для лотков типа ЛМГ, ЛМП, ЛМГЗ, ЛМПЗ.
Соединяются с прямыми секциями 8 комплектами метизов М6, дополнительный соединитель не требуется.
Исполнение изделий: все виды.
Ширина лотка (мм): (50; 60; 100; 150; 200; 250; 300; 400; 500; 600).
Высота борта лотка (мм): (40; 50; 65; 80; 100; 150; 200).
Толщина изделий (мм): 0,7; 1,0; 1,2; 1,5; 2,0.
Соединение лотка с крышкой производится при помощи скобы
НЛС и комплекта метизов или соединения в «замок»

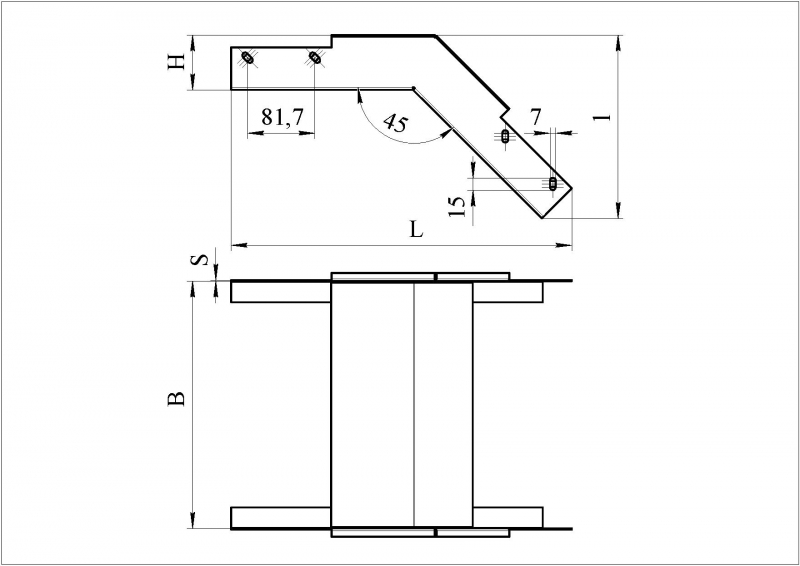

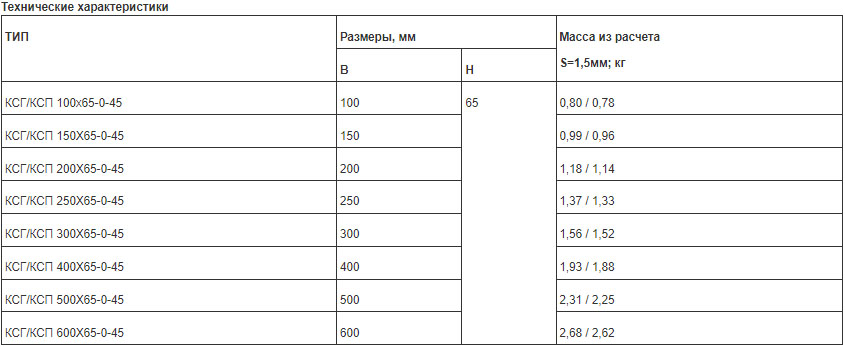

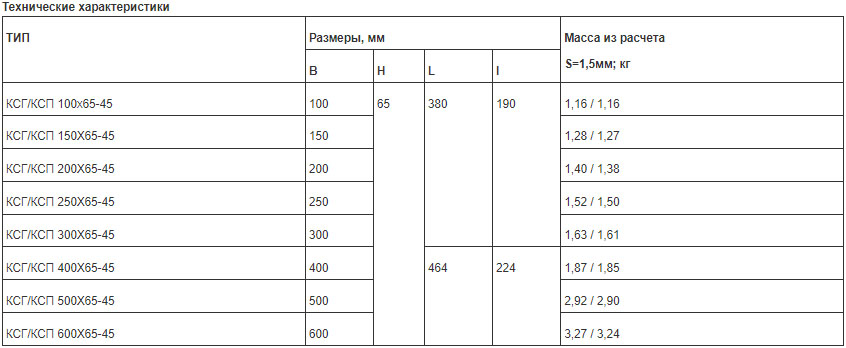

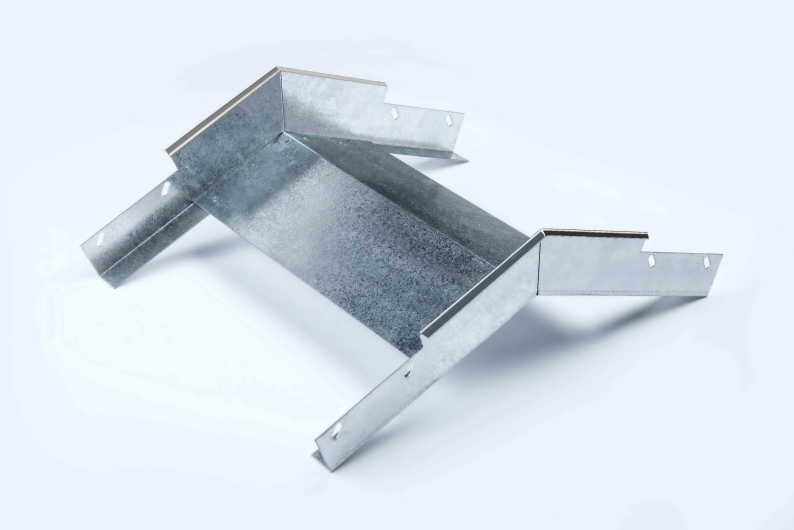

Лотки монтажные угловые для поворота трассы вниз на 45° КСГ (глухие) и КСП (перфорированные)
Лотки монтажные угловые типа КСГ (глухие) и КСП (перфорированные) предназначены для изменения направления трассы под углом 45° в вертикальной плоскости вниз под прокладку в них проводов и кабелей при выполнении открытых электропроводок и открытой прокладке кабелей. Применяются для лотков типа ЛМГ, ЛМП, ЛМГЗ, ЛМПЗ.
Соединяются с прямыми секциями 8 комплектами метизов М6, дополнительный соединитель не требуется.
Исполнение изделий: все виды.
Ширина лотка (мм): (50; 60; 100; 150; 200; 250; 300; 400; 500; 600).
Высота борта лотка (мм): (40; 50; 65; 80; 100; 150; 200).
Толщина изделий (мм): 0,7; 1,0; 1,2; 1,5; 2,0.
Соединение лотка с крышкой производится при помощи скобы
НЛС и комплекта метизов или соединения в «замок»

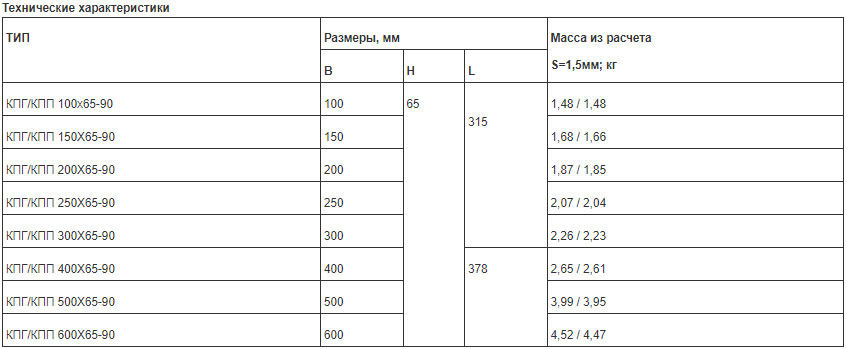

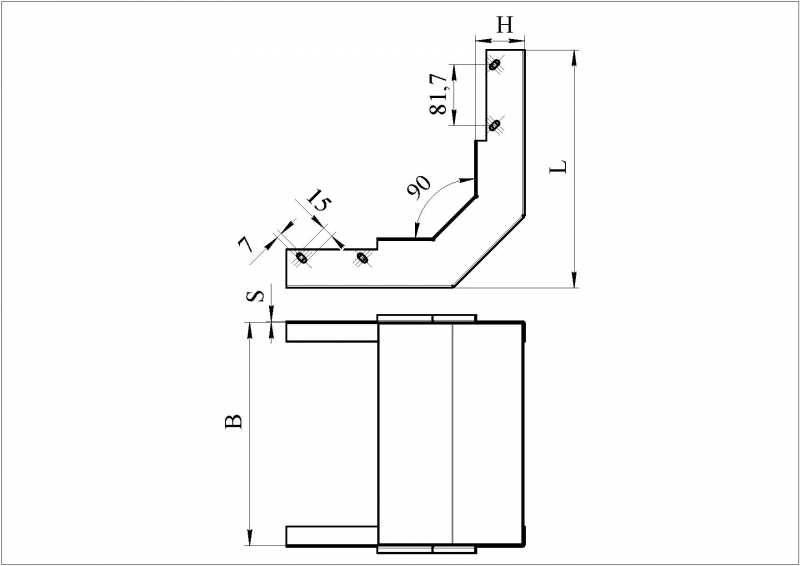

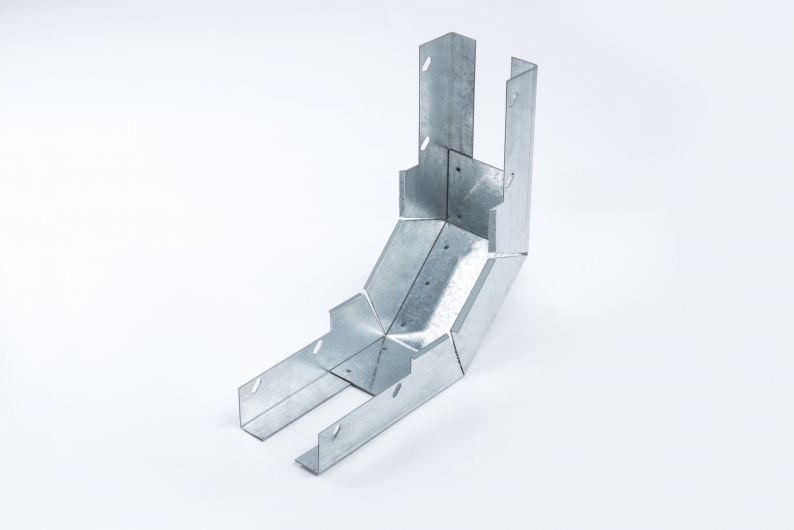

Лотки монтажные угловые для поворота трассы вверх на 90° КПГ (глухие) и КПП (перфорированные)
Лотки монтажные угловые типа КПГ (глухие) и КПП (перфорированные) предназначены для изменения направления трассы под углом 90° в вертикальной плоскости вверх под прокладку в них проводов и кабелей при выполнении открытых электропроводок и открытой прокладке кабелей. Применяются для лотков типа ЛМГ, ЛМП, ЛМГЗ, ЛМПЗ.
Соединяются с прямыми секциями 8 комплектами метизов М6, дополнительный соединитель не требуется.
Исполнение изделий: все виды.
Ширина лотка (мм): (50; 60; 100; 150; 200; 250; 300; 400; 500; 600).
Высота борта лотка (мм): (40; 50; 65; 80; 100; 150; 200).
Толщина изделий (мм): 0,7; 1,0; 1,2; 1,5; 2,0.
Соединение лотка с крышкой производится при помощи скобы НЛС и комплекта метизов или соединения в «замок».

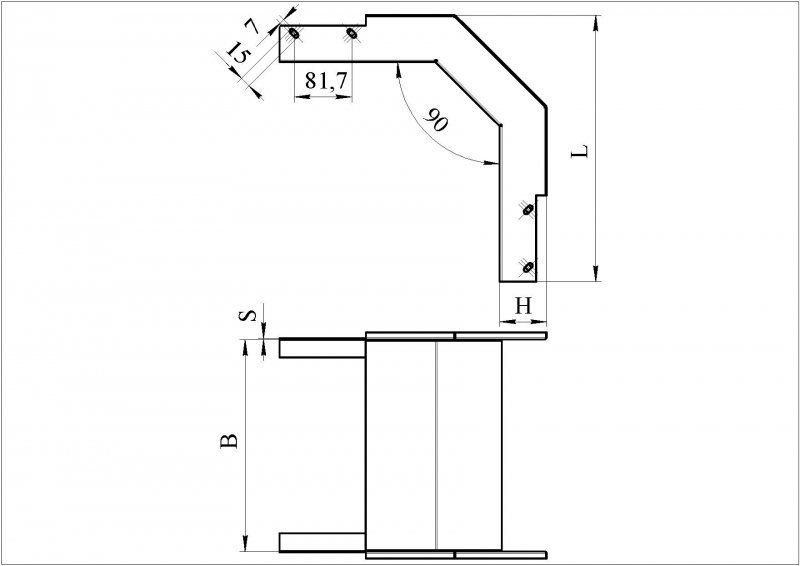

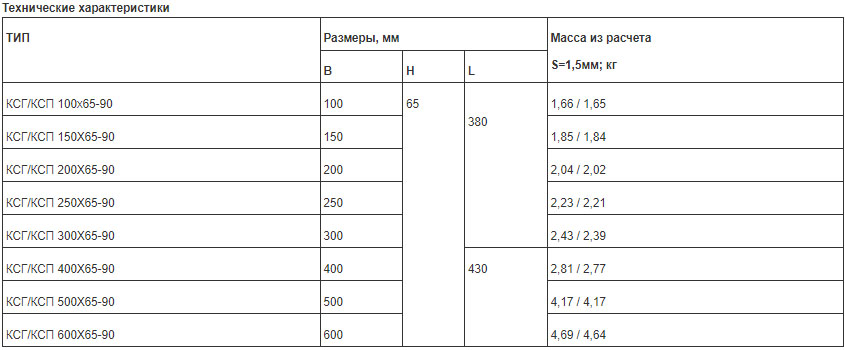

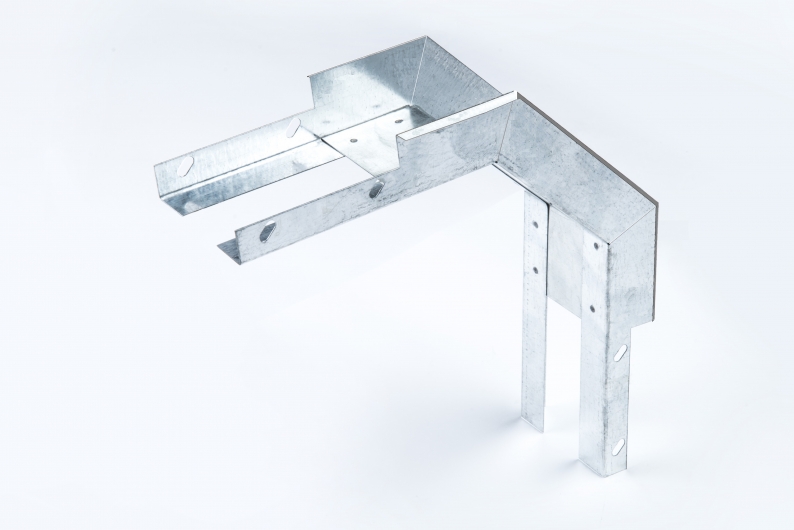

Лотки монтажные угловые для поворота трассы вниз на 90° КСГ (глухие) и КСП (перфорированные)
Лотки монтажные угловые типа КСГ (глухие) и КСП (перфорированные) предназначены для изменения направления трассы под углом 90° в вертикальной плоскости вниз под прокладку в них проводов и кабелей при выполнении открытых электропроводок и открытой прокладке кабелей. Применяются для лотков типа ЛМГ, ЛМП, ЛМГЗ, ЛМПЗ.
Соединяются с прямыми секциями 8 комплектами метизов М6, дополнительный соединитель не требуется.
Исполнение изделий: все виды.
Ширина лотка (мм): (50; 60; 100; 150; 200; 250; 300; 400; 500; 600).
Высота борта лотка (мм): (40; 50; 65; 80; 100; 150; 200).
Толщина изделий (мм): 0,7; 1,0; 1,2; 1,5; 2,0.
Соединение лотка с крышкой производится при помощи скобы НЛС и комплекта метизов или соединения в «замок»

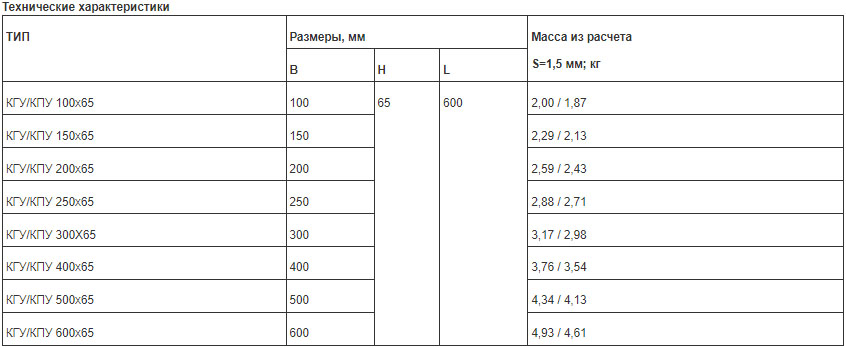

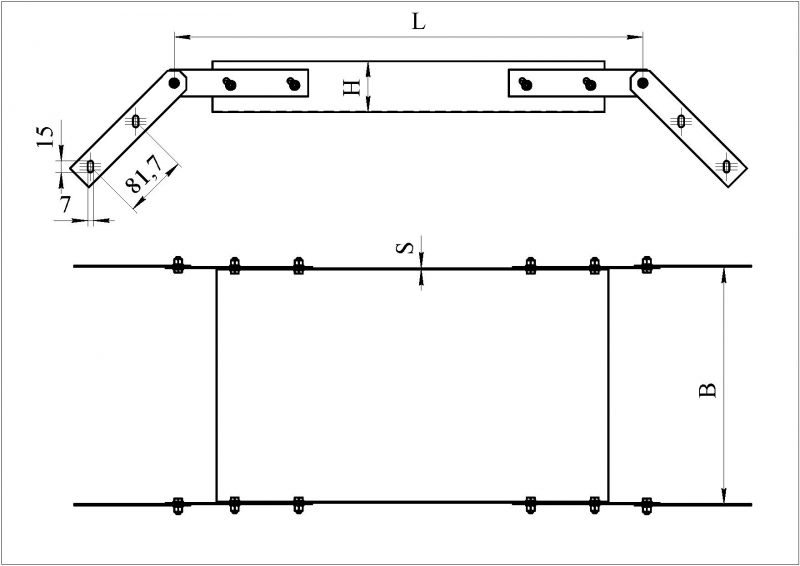

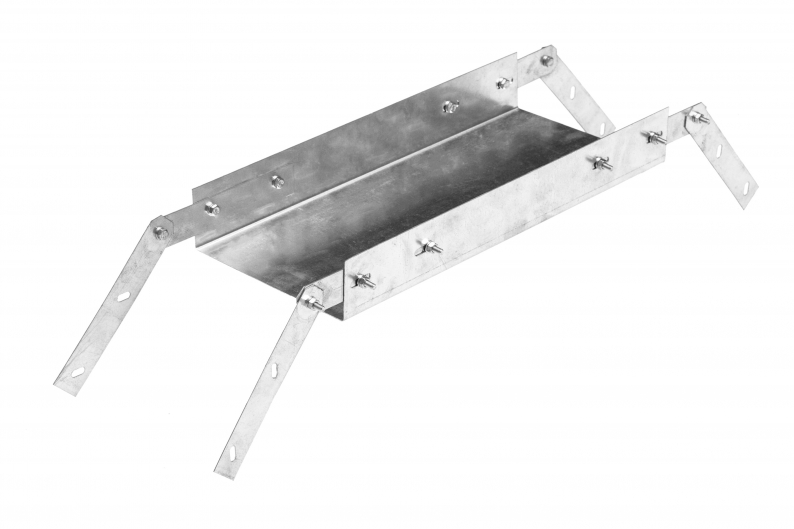

Лотки монтажные вертикальные универсальные
Лотки монтажные вертикальные универсальные типа КГУ (глухие) и КГП (перфорированные) предназначены для изменения направления кабельной трассы в вертикальной плоскости на произвольный угол от 0º до 90º под прокладку в них проводов и кабелей при выполнении открытых электропроводок и открытой прокладке кабелей. Возможно использование подряд нескольких секций для увеличения радиуса поворота. Применяются для лотков типа ЛМГ, ЛМП, ЛМГЗ, ЛМПЗ.
Соединяются с прямыми секциями 8 комплектами метизов М6 через шарнирный соединитель (поставляется в комплекте - 4 шт.).
Исполнение изделий: все виды.
Ширина лотка (мм): (50; 60; 100; 150; 200; 300; 400; 500; 600).
Высота борта лотка (мм): (40; 50; 65; 80; 100; 150; 200).
Толщина изделий (мм): 0,7; 1,0; 1,2; 1,5; 2,0.

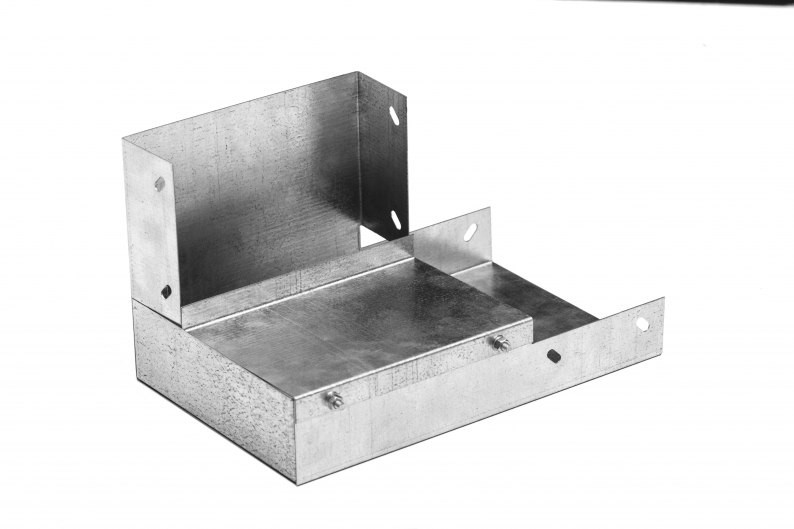

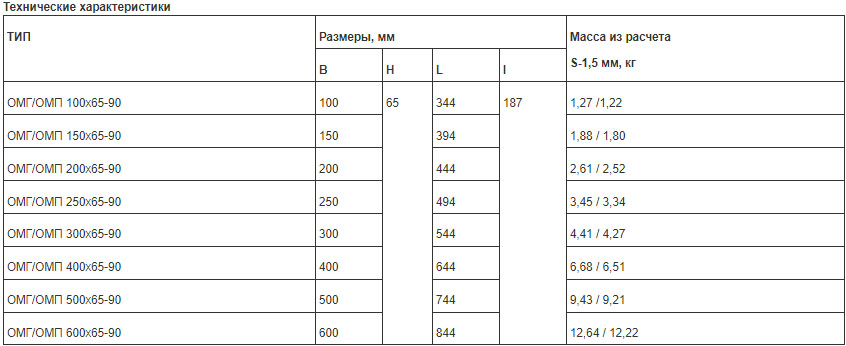

Лотки монтажные тройниковые для поворота трассы вверх на 90° с разворотом основания трассы, универсальные ОМГ (глухие) и ОМП (перфорированные)
Лотки типа ОМГ и ОМ предназначены для разветвления трассы в трех направлениях под углом 90° в горизонтальной и вертикальной плоскости вверх с разворотом открытой части трассы вокруг своей оси на 90° под прокладку в них проводов и кабелей при выполнении открытых электропроводок и открытой прокладки кабелей. Применяются для лотков типа ЛМГ, ЛМП, ЛМГЗ, ЛМПЗ.
Вертикальный отвод может быть выполнен отличной от горизонтальной части ширины трассы.
Соединяются с прямыми секциями 12 комплектами метизов М6, дополнительный соединитель не требуется. Для удобства прокладки кабеля, лотки изготавливаются частично разборными.
Исполнение изделий: все виды.
Ширина лотка (мм): (50; 60; 100; 150; 200; 250; 300; 400; 500; 600).
Высота борта лотка (мм): (40; 50; 65; 80; 100; 150; 200).
Толщина изделий (мм): 0,7; 1,0; 1,2; 1,5; 2,0.

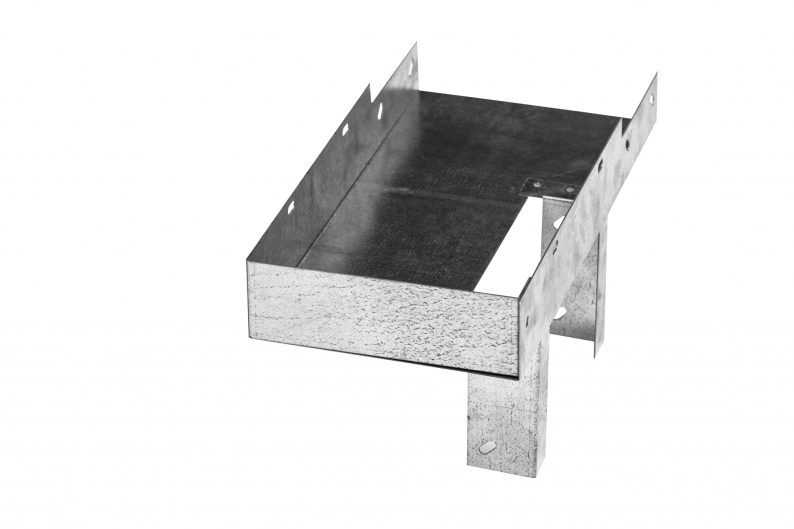

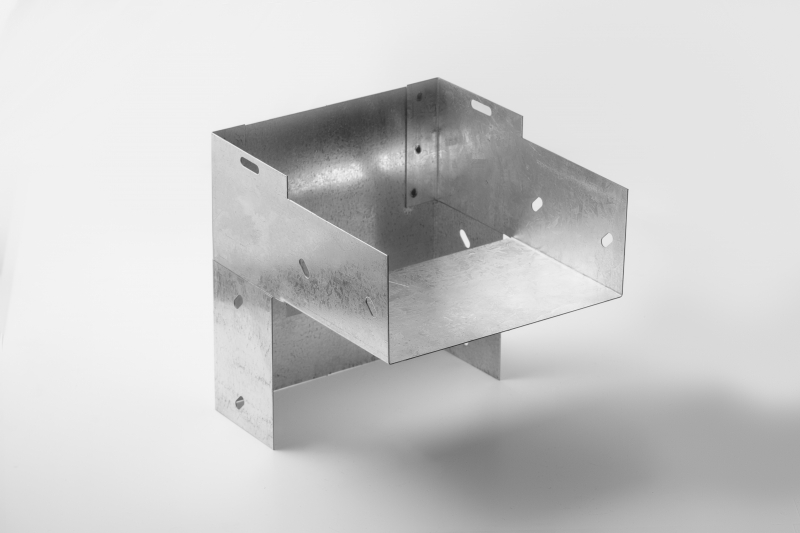

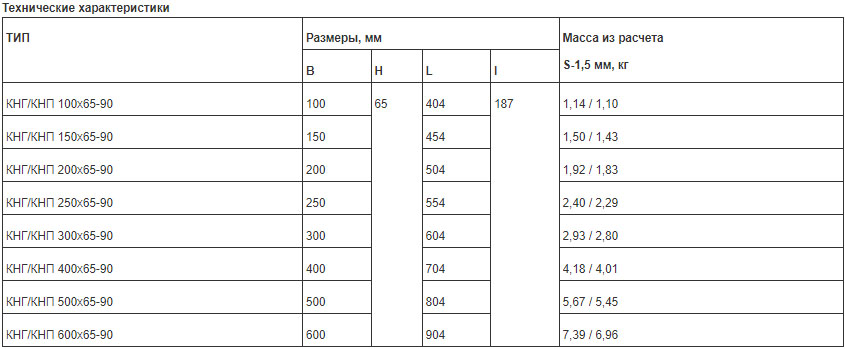

Лотки монтажные тройниковые для поворота трассы вниз на 90° с разворотом основания трассы, универсальные КНГ (глухие) и КНП (перфорированные)
Лотки универсальные типа КНГ (глухие) и КНП (перфорированные) предназначены для разветвления трассы в трех направлениях под углом 90° в горизонтальной и вертикальной плоскости вниз с разворотом открытой части трассы вокруг своей оси на 90° под прокладку в них проводов и кабелей при выполнении открытых электропроводок и открытой прокладке кабелей. Применяются для лотков типа ЛМГ, ЛМП, ЛМГЗ, ЛМПЗ.
Вертикальный отвод может быть выполнен отличной от горизонтальной части ширины трассы.
Соединяются с прямыми секциями 12 комплектами метизов М6, дополнительный соединитель не требуется.
Исполнение изделий: все виды.
Ширина лотка (мм): (50; 60; 100; 150; 200; 250; 300; 400; 500; 600).
Высота борта лотка (мм): (40; 50; 65; 80; 100; 150; 200).
Толщина изделий (мм): 0,7; 1,0; 1,2; 1,5; 2,0.

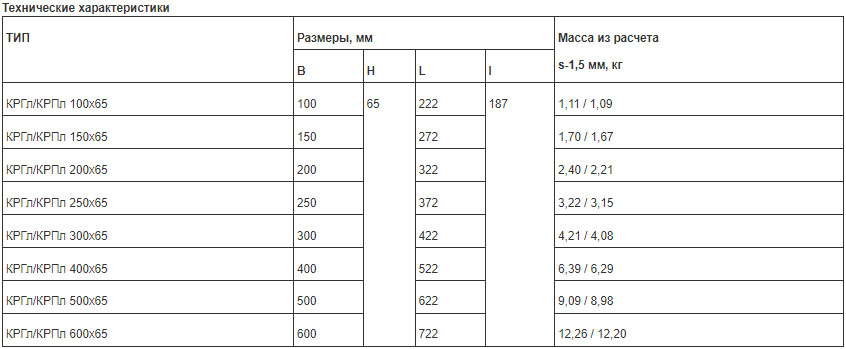

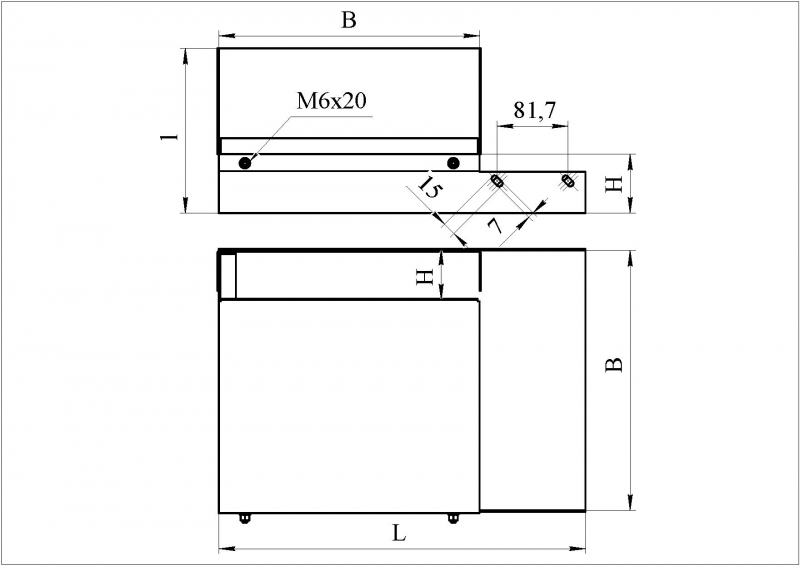

Лотки монтажные угловые для поворота трассы вверх на 90° с разворотом основания трассы (правые/левые) КРГ (глухие) и КРП (перфорированные)
Лотки монтажные типа КРГ (глухие) и КРП (перфорированные) предназначены для изменения направления трассы под углом 90° в вертикальной плоскости вверх с разворотом открытой части трассы вокруг своей оси на 90° под прокладку в них проводов и кабелей при выполнении открытых электропроводок и открытой прокладке кабелей. Применяются для лотков типа ЛМГ, ЛМП, ЛМГЗ, ЛМПЗ.
Вертикальный отвод может быть выполнен отличной от горизонтальной части ширины трассы.
Соединяются с прямыми секциями 8 комплектами метизов М6, дополнительный соединитель не требуется. Для удобства прокладки кабеля, лотки изготавливаются частично разборными. Лотки изготавливаются правыми или левыми - уточняется при заказе.
Исполнение изделий: все виды.
Ширина лотка (мм): (50; 60; 100; 150; 200; 250; 300; 400; 500; 600).
Высота борта лотка (мм): (40; 50; 65; 80; 100; 150; 200).
Толщина изделий (мм): 0,7; 1,0; 1,2; 1,5; 2,0.

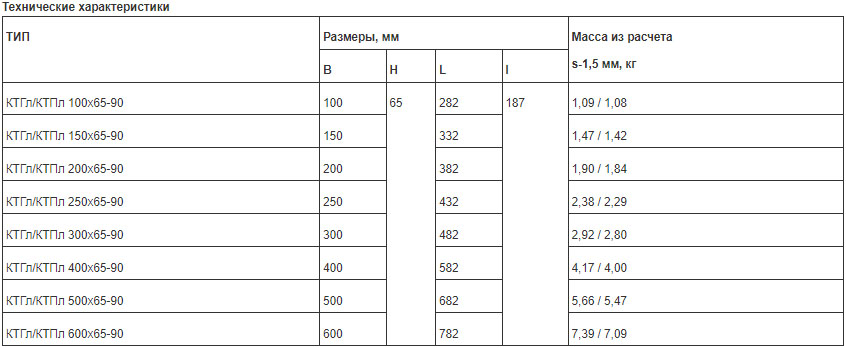

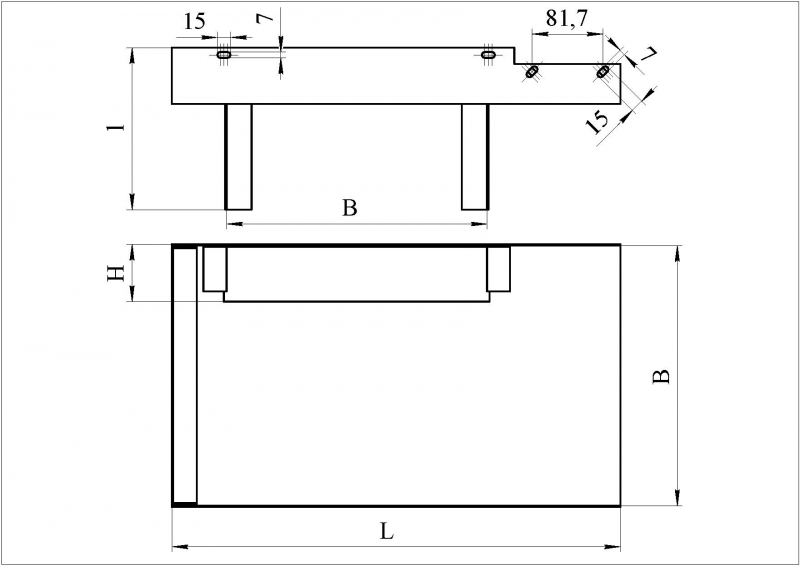

Лотки монтажные угловые для поворота трассы вниз на 90° с разворотом основания трассы (правые/левые) КТГл и КТПл.
Лотки типа КТГ (глухие) и КТП (перфорированные) предназначены для изменения направлений трассы под углом 90° в вертикальной плоскости вниз с разворотом открытой части трассы вокруг своей оси на 90° под прокладку в них проводов и кабелей при выполнении открытых электропроводок и открытой прокладке кабелей. Применяются для лотков типа ЛМГ, ЛМП, ЛМГЗ, ЛМПЗ.
Вертикальный отвод может быть выполнен отличной от горизонтальной части ширины трассы.
Соединяются с прямыми секциями 8 комплектами метизов М6, дополнительный соединитель не требуется. Лотки изготавливаются правыми или левыми - уточняется при заказе.
Исполнение изделий: все виды.
Ширина лотка (мм): (50; 60; 100; 150; 200; 250; 300; 400; 500; 600).
Высота борта лотка (мм): (40; 50; 65; 80; 100; 150; 200).
Толщина изделий (мм): 0,7; 1,0; 1,2; 1,5; 2,0.

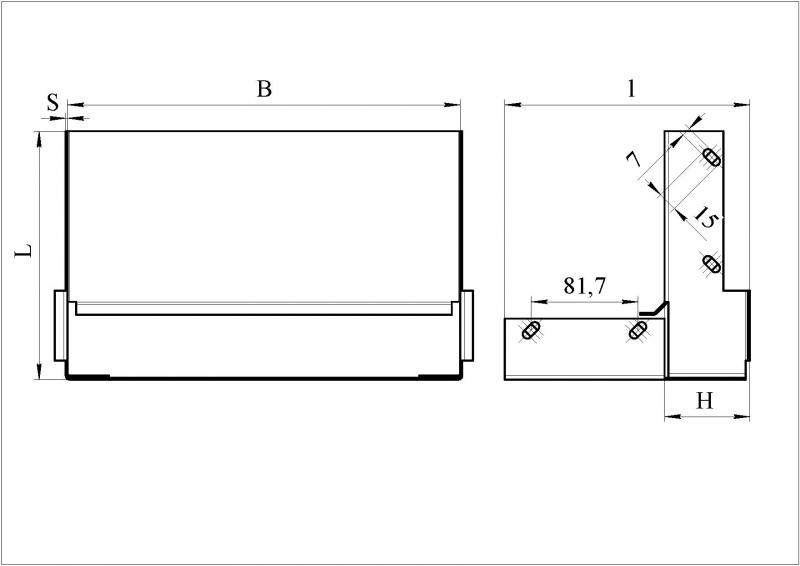

Лотки монтажные угловые для поворота трассы вниз на 90° с разворотом основания трассы КТГ и КТП
Лотки монтажные КТГ (глухие) и КТП (перфорированные), предназначены для изменения направления трассы под углом 90° в вертикальной плоскости вниз с разворотом открытой части трассы вокруг своей оси на 180° под прокладку в них проводов и кабелей при выполнении открытых электропроводок и открытой прокладке кабелей. Применяются для лотков типа ЛМГ, ЛМГЗ, ЛМП, ЛМПЗ.
Соединяется с прямыми секциями 8 комплектами метизов М6, дополнительный соединитель не требуется.
Исполнение изделий: все виды.
Ширина лотка (мм): (50; 60; 100; 150; 200; 250; 300; 400; 500; 600).
Высота борта лотка (мм): (40; 50; 65; 80; 100; 150; 200).
Толщина изделий (мм): 0,7; 1,0; 1,2; 1,5; 2,0.
Лотки монтажные угловые для поворота трассы от 0° до 135° КГГ (глухие) и КГП(перфорированные)
Лотки монтажные угловые типа КГГ (глухие) и КГП (перфорированные) предназначены для изменения направления трассы под углом от 0° до 135° в горизонтальной плоскости под прокладку в них проводов и кабелей при выполнении открытых электропроводок и открытой прокладке кабелей. Поворот производится изгибом подвижных частей лотка. Применяются для лотков типа ЛМГ, ЛМГЗ, ЛМП, ЛМПЗ.
Соединяются с прямыми секциями 8 комплектами метизов М6, дополнительный соединитель не требуется.
Исполнение изделий: все виды.
Ширина лотка (мм): (50; 60; 100; 150; 200; 250; 300; 400; 500; 600).
Высота борта лотка (мм): (40; 50; 65; 80; 100; 150; 200).
Толщина изделий (мм): 0,7; 1,0; 1,2; 1,5; 2,0.
Лотки монтажные угловые для поворота трассы вверх от 0° до 45° КПГ (глухие) и КПП (перфорированные)
Лотки монтажные угловые типа КПГ (глухие) и КПП (перфорированные), предназначены для изменения направления трассы под углом от 0° до 45° в вертикальной плоскости вверх под прокладку в них проводов и кабелей при выполнении открытых электропроводок и открытой прокладке кабелей. Поворот производится изгибом подвижных частей лотка. Применяются для лотков типа ЛМГ, ЛМГЗ, ЛМП, ЛМПЗ.
Соединяются с прямыми секциями 8 комплектами метизов М6, дополнительный соединитель не требуется.
Исполнение изделий: все виды.
Ширина лотка (мм): (50; 60; 100; 150; 200; 250; 300; 400; 500; 600).
Высота борта лотка (мм): (40; 50; 65; 80; 100; 150; 200).
Толщина изделий (мм): 0,7; 1,0; 1,2; 1,5; 2,0.
Лотки монтажные угловые для поворота трассы вниз от 0° до 45° КСГ (глухие) и КСП (перфорированные)
Лотки монтажные угловые типа КСГ (глухие) и КСП (перфорированные), предназначены для изменения направления трассы под углом от 0° до 45° в вертикальной плоскости вниз под прокладку в них проводов и кабелей при выполнении открытых электропроводок и открытой прокладке кабелей. Поворот производится изгибом подвижных частей лотка. Применяются для лотков типа ЛМГ, ЛМГЗ, ЛМП, ЛМПЗ.
Соединяются с прямыми секциями 8 комплектами метизов М6, дополнительный соединитель не требуется.
Исполнение изделий: все виды.
Ширина лотка (мм): (50; 60; 100; 150; 200; 250; 300; 400; 500; 600).
Высота борта лотка (мм): (40; 50; 65; 80; 100; 150; 200).
Толщина изделий (мм): 0,7; 1,0; 1,2; 1,5; 2,0.
Лотки монтажные обходные
Лотки монтажные обходные предназначены для соединения кабельных линий в горизонтальной плоскости с переходом на определенную величину l при обходе препятствий и выступов. Величина l указывается при заказе.
Соединяются с прямыми секциями 8 комплектами метизов М6, дополнительный соединитель не требуется.
Применяются для лотков типа ЛМГ; ЛМГЗ; ЛМП; ЛМПЗ.
Технические характеристики
Исполнение изделий: все виды.
Ширина лотка (мм): (50; 60; 100; 150; 200; 250; 300; 400; 500; 600).
Высота борта лотка (мм): (40; 50; 65; 80; 100; 150; 200)
Толщина изделий (мм): 0,7; 1,0; 1,2; 1,5; 2,0.
Лотки монтажные для перемены высоты трассы КВГ (глухие) и КВП (перфорированные)
Лотки монтажные типа КВГ (глухие) и КВП (перфорированные) предназначены для соединения кабельных линий в горизонтальной плоскости с последующим изменением высоты трассы в месте соединения. Соединяются с прямыми секциями 8 комплектами метизов М6, дополнительный соединитель не требуется. Применяются для лотков типа ЛМГ; ЛМП; ЛМГЗ; ЛМПЗ.
Технические характеристики
Исполнение изделий: все виды.
Ширина лотка (мм): (50; 60; 100; 150; 200; 250; 300; 400; 500; 600).
Высота борта лотка (мм): (40; 50; 65; 80; 100; 150; 200).
Толщина изделий (мм): 0,7; 1,0; 1,2; 1,5; 2,0.
Изделия выполняются по индивидуальным размерам заказчика.
Лотки монтажные для перемены ширины трассы КШГ (глухие) и КШП (перфорированные)
Лотки монтажные типа КШГ (глухие) и КШП (перфорированные) предназначены для соединения кабельных линий в горизонтальной плоскости с последующим изменением сечения трассы в месте соединения. Лотки монтажные для перемены ширины трассы изготавливаются следующих типов: центральные, левые, правые - в зависимости от перехода трассы. Соединяются с прямыми секциями 8 комплектами метизов М6, дополнительный соединитель не требуется. Применяются для лотков типа ЛМГ; ЛМП; ЛМГЗ; ЛМПЗ.
Технические характеристики
Исполнение изделий: все виды.
Ширина лотка (мм): (50; 60; 100; 150; 200; 250; 300; 400; 500; 600).
Высота борта лотка (мм): (40; 50; 65; 80; 100; 150; 200).
Толщина изделий (мм): 0,7; 1,0; 1,2; 1,5; 2,0.
Изделия выполняются по индивидуальным размерам заказчика.
Лотки монтажные для перемены ширины и высоты трассы КШВГ (глухие) и КШВП (перфорированные)
Лотки монтажные типа КШВГ (глухие) и КШВП (перфорированные) предназначены для соединения кабельных линий в горизонтальной плоскости с последующим изменением сечения трассы и высоты трассы в месте соединения. Лотки монтажные для перемены ширины и высоты трассы изготавливаются следующих типов: центральные, левые, правые - в зависимости от перехода трассы. Соединяются с прямыми секциями 8 комплектами метизов М6, дополнительный соединитель не требуется. Применяются для лотков типа ЛМГ; ЛМП; ЛМГЗ; ЛМПЗ.
Технические характеристики
Исполнение изделий: все виды.
Ширина лотка (мм): (50; 60; 100; 150; 200; 250; 300; 400; 500; 600).
Высота борта лотка (мм): (40; 50; 65; 80; 100; 150; 200).
Толщина изделий (мм): 0,7; 1,0; 1,2; 1,5; 2,0.
Изделия выполняются по индивидуальным размерам заказчика.
