Нормал Вент

Группа компаний Нормал Вент основана в 2002 году. В настоящее время предприятие включает несколько подразделений, выпускающих вентиляционное, холодильное оборудование, стеллажи, теплоизоляционные материалы. Под торговой маркой Normal Vent Electro компания выпускает широкий ассортимент кабельных лотков, коробов и других кабеленесущих систем.

Представительства Нормал Вент работают в Москве, Нижнем Новгороде, Новосибирске, Екатеринбурге, Самаре, Санкт-Петербурге, Казани, Хабаровске, Волгограде, Симферополе, Тюмени, Красноярске и многих других городах. В настоящее время компания сотрудничает с более, чем 3000 предприятий, работающих в вентиляционной и электротехнической индустриях, по всей России.



Продукция компании

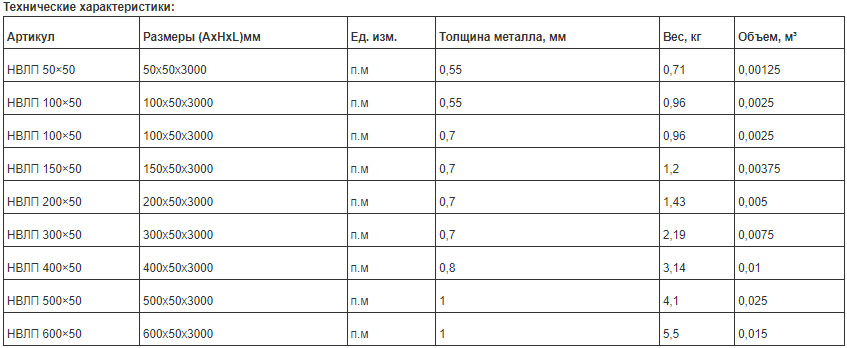

Листовой перфорированный лоток НВЛП высотой 50 с



Листовой перфорированный глухой лоток с высотой борта 50 см изготовлен из стали марки 08ПС толщиной от 0.55 мм до 2.00 мм, прошедшей цинкование по методу Cендзимира. Исполнение — лотки соединяются внахлест, с помощью разъемов «мама-папа». Крепятся между собой болтами и гайками М6. Трубчатый замок, что исключает острые кромки и увеличивает несущую способность лотка.

Особенности:

  • Стандартная длина лотка — 3.0 м.
  • Возможно исполнение 2.0 м; 2.5 м.
  • К опорам лотки крепятся с помощью болтов и гаек.
  • Горизонтальный монтаж.
  • Для монтажа больших пролетов рекомендуется использовать высоту лотка 80 или 100 мм.

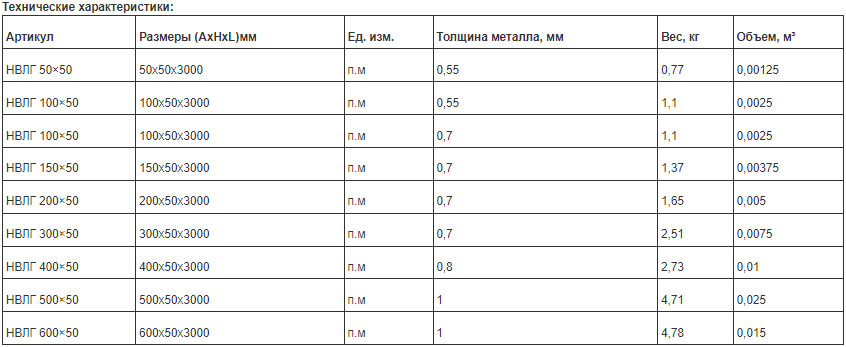

Листовой неперфорированный глухой лоток НВЛГ высотой 50 см



Листовой неперфорированный лоток с высотой борта 50 см изготовлен из стали марки 08ПС толщиной от 0.55 мм до 2.00 мм, прошедшей цинкование. Исполнение — лотки соединяются внахлест, с помощью разъемов «мама-папа». Крепятся между собой болтами и гайками М6. Трубчатый замок, что исключает острые кромки и увеличивает несущую способность лотка. Исполнение - IP40.

Особенности:

  • Стандартная длина лотка — 3.0 м.
  • Возможно исполнение 2.0 м; 2.5 м.
  • К опорам лотки крепятся с помощью болтов и гаек.
  • Горизонтальный монтаж.
  • Для монтажа больших пролетов рекомендуется использовать высоту лотка 80 или 100 мм.

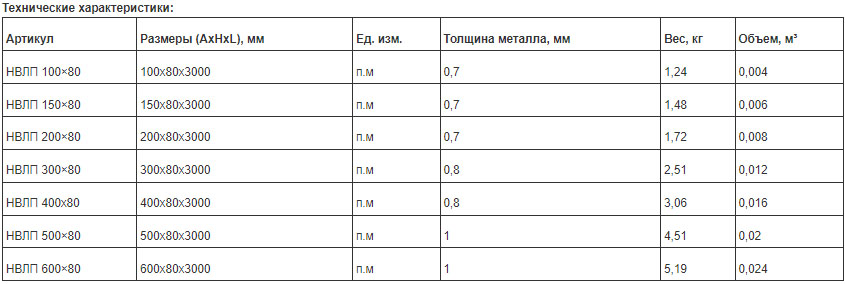

Листовой перфорированный лоток НВЛП высотой 80 см



Глухой перфорированный лоток с высотой борта 80 см изготавливается из оцинкованной стали толщиной от 0.55 до 2.0 мм. Исполнение — лотки соединяются внахлест, с помощью разъемов «мама-папа». Крепятся между собой болтами и гайками М6. Трубчатый замок, что исключает острые кромки и увеличивает несущую способность лотка.

Особенности:

  • Стандартная длина лотка — 3.0 м.
  • Возможно исполнение 2.0 м; 2.5 м.
  • К опорам лотки крепятся с помощью болтов и гаек.
  • Горизонтальный монтаж.
  • Оптимальное сечение по нагрузочной способности и кабельной емкости.
  • Возможен монтаж с расстоянием между точками крепления более 3 м.

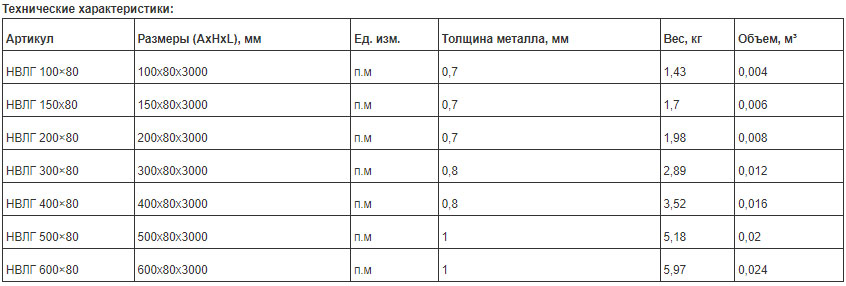

Листовой неперфорированный глухой лоток НВЛГ высотой 80 см




Листовой перфорированный лоток НВЛП высотой 100 см


Глухой листовой лоток перфорированный с высотой борта 100 мм изготовлен из оцинкованной стали марки 08ПС толщиной от 0.55 мм до 2.0 мм. Исполнение — лотки соединяются внахлест, с помощью разъемов «мама-папа». Крепятся между собой болтами и гайками М6. Трубчатый замок исключает острые кромки и увеличивает несущую способность лотка.

Особенности:

  • Стандартная длина лотка — 3.0 м.
  • Возможно исполнение 2.0 м; 2.5 м.
  • К опорам лотки крепятся с помощью болтов и гаек.
  • Горизонтальный монтаж.
  • Максимальная нагрузка и кабельная емкость.
  • Возможен монтаж с расстоянием между точками крепления более 3 м.

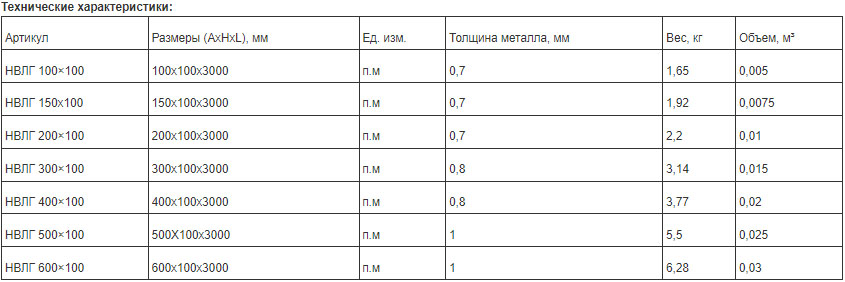

Листовой неперфорированный глухой лоток НВЛГ высотой 100 см


Листовой лоток неперфорированный НВЛГ с высотой борта 100 мм изготовлен из оцинкованной стали марки 08ПС толщиной от 0.55 мм до 2.0 мм. Исполнение — лотки соединяются внахлест, с помощью разъемов «мама-папа». Крепятся между собой болтами и гайками М6. Трубчатый замок исключает острые кромки и увеличивает несущую способность лотка.

Особенности:

  • Стандартная длина лотка — 3.0 м.
  • Возможно исполнение 2.0 м; 2.5 м.
  • К опорам лотки крепятся с помощью болтов и гаек.
  • Горизонтальный монтаж.
  • Максимальная нагрузка и кабельная емкость.
  • Возможен монтаж с расстоянием между точками крепления более 3 м.

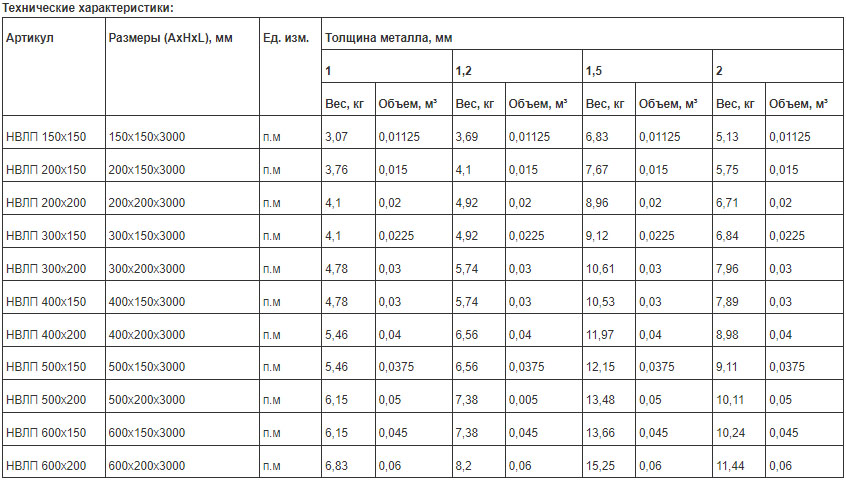

Усиленный листовой перфорированный лоток НВЛПу



Усиленный перфорированный лоток изготавливается из оцинкованной стали марки 08ПС толщиной от 1.0 мм до 2.0 мм. Исполнение – лотки соединяются внахлест, с помощью разъемов «мама-папа». Крепятся между собой болтами и гайками М6. Для построения кабеленесущих систем промышленного и коммерческого назначения.

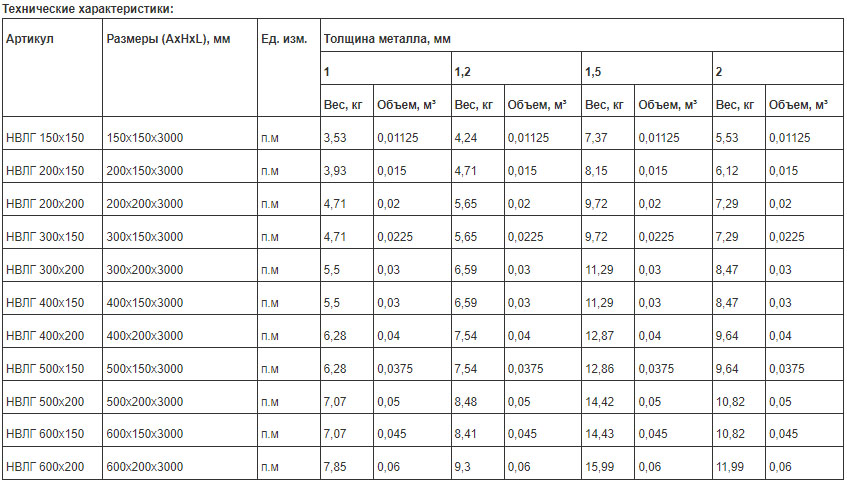

Усиленный листовой неперфорированный лоток НВЛГу (глухой)



Усиленный неперфорированный глухой лоток изготавливается из оцинкованной стали марки 08ПС толщиной от 1.0 мм до 2.0 мм. Исполнение – лотки соединяются внахлест, с помощью разъемов «мама-папа». Крепятся между собой болтами и гайками М6. Используется для построения кабеленесущих систем промышленного и коммерческого назначения.

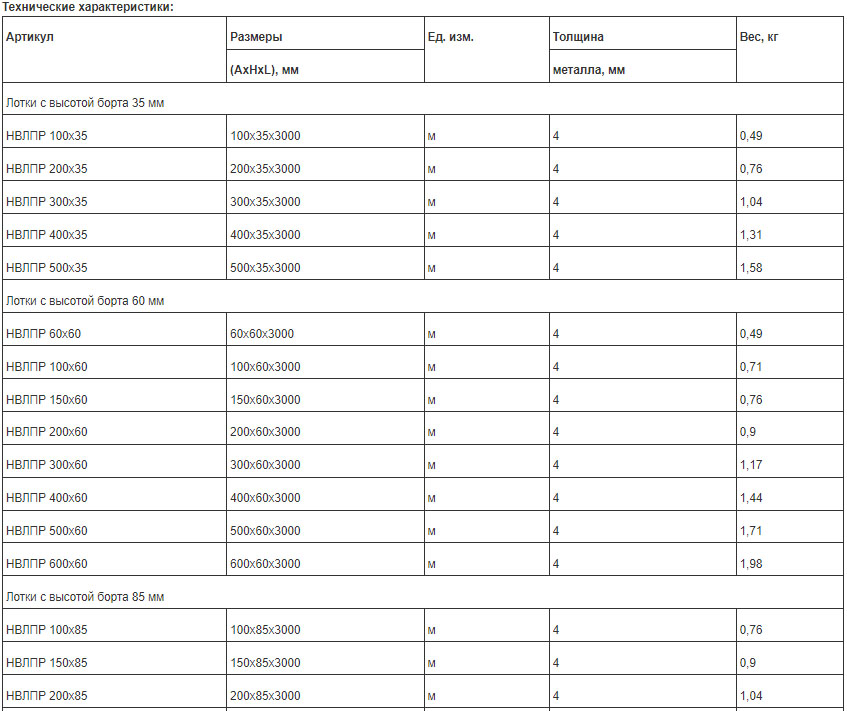

Проволочные лотки НВЛПР



Проволочные лотки используются для создания кабеленесущих систем промышленного назначения. Изделия производят из стальной проволоки диаметром 4 мм. Электролитическая гальванизация. Изготовление из нержавеющей проволоки по запросу.

Особенности:

  • Исполнение: контактная сварка прутков стали с последующим цинкованием всего изделия. Проволока сваривается методом контактной сварки, после чего сетка сгибается в П-образный профиль. Далее производится гальваническое покрытие всего изделия.
  • Стандартная длина лотка: 3.0 м.
  • Монтаж: лотки соединяются между собой специальными соединителями.
  • Крышки НВКЛ можно использовать для проволочных лотков.

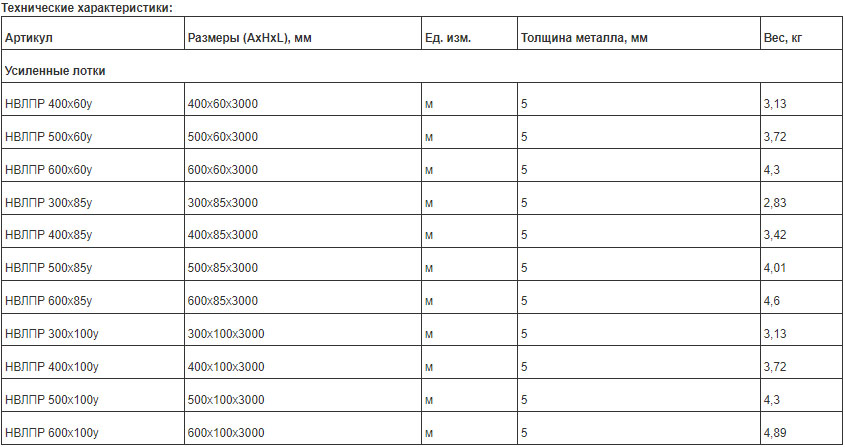

Проволочные усиленные лотки НВЛПРу



Усиленные проволочные лотки изготавливаются из стальной проволоки диаметром 5 мм. Электролитическая гальванизация. Лотки используются для прокладывания кабельных сетей.

Особенности:

  • Исполнение: контактная сварка прутков стали с последующим цинкованием всего изделия. Проволока сваривается методом контактной сварки, после чего сетка сгибается в П-образный профиль. Далее производится гальваническое покрытие всего изделия.
  • Стандартная длина лотка — 3.0 м
  • Монтаж: лотки соединяются между собой специальными соединителями.
  • Крышки НВКЛ можно использовать для проволочных лотков.

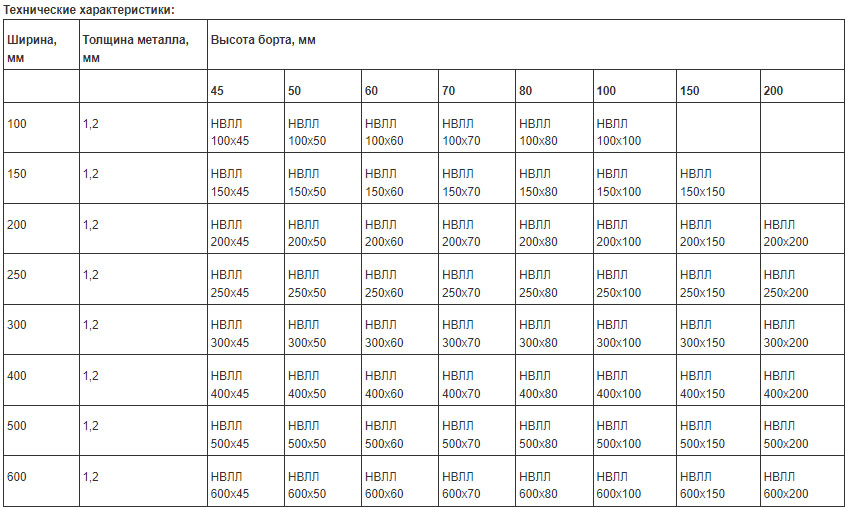

Лестничные лотки НВЛЛ



Лестничные лотки представляют собой длинномерные составные элементы из стали (преимущественно - оцинкованной, реже – нержавеющей) и предназначены для открытой вертикальной, горизонтальной и наклонной укладки изолированных кабелей и проводов суммарной мощностью до 1 кВ на гражданских и промышленных строительных объектах.

Особенности:

  • Материал — сталь марки 08ПС, прошедшая цинкование по методу Сендзимира, толщиной от 1,2 мм.
  • Исполнение — лотки соединяются внахлест, с помощью разъемов «мама-папа». Крепятся между собой болтами и гайками М6.
  • Конструкция — L-образные профили, соединенные при помощи перфорированных перемычек.
  • Стандартная длина лотка — 3.0 м.
  • Возможно исполнение изделий 2.0 м и 2.5 м, толщиной металла 1.5 мм.
  • Соответствие нормам ТУ 3449-001-73936502-2014.
  • Горизонтальный монтаж.
  • Крышки НВКЛ можно использовать для лотков лестничного типа.
