Фирма BAKS крупнейший в Польше производитель, специализирующийся исключительно на мотажно-электротехнических системах с 1986 года. Производство находится в городе Карчев, там же складской логистический комплекс, второй складской логистический комплекс находится в городе Катовице. На сегодняшний день фирма BAKS выпускает около 27 тысяч наименований продукции для кабеленесущих конструкций очень высокого качества, полностью соответствующих заявленным параметрам, а также пожаробезопасные системы монтажа кабелей. Системы монтажа позволяют укладывать как силовой электротехнический кабель, так и слаботочный телекоммуникационный, а также пневматические и гидравлические кабели. Недавняя модернизация производства позволяет производить оцинкование изделий разными методами и для разных целей: по методу Сендимира, погружением – лотки и крупные детали. Гальваническое покрытие и термодиффузионное цинкование позволяет защищать от коррозии мелкие детали, включая крепежные болты. Такие методы цинкования обеспечивают высокую точность размеров изделий, без наплывов, что позволяет выпускать изделия индивидуальных размеров под потребности конкретного клиента.

Фирма BAKS признанный и широко известный производитель кабеленесущих систем на мировом рынке. Ее продукция используется в Германии, Франции, Великобритании, Украине, Венгрии, Польше, Швеции, Словении, Словакии, Катаре и др странах в силу развитой логистичеко-дистрибьюторской сети, невысокой цене на изделия, наличия следующих сертификатов:

- Сертификат VDE, подтверждающий уровень безопасности и прочности продукции в соответствии со стандартом PN-EN 61537:2007, действующий на всей территории ЕС;

- Сертификат Е-30, Е-90 – невозгораемость конструкции в течении 30 или 90 минут по стандарту DIN 4102-12;

- Сертификат Соответствия в области пожарной безопасности на территории РФ, согласно требованиям ГОСТ Р 53316-2009;

- Сертификат ГОСТ, разрешающий использование изделий фирмы BAKS на российском рынке;

- Сертификат TÜV ISO 9001:2008, подтверждающий, что производство и проектирование продукции компании BAKS осуществляется с использованием системы качества, соответствующей стандарту ISO 9001:2009;

- другие сертификаты, разрешающие использование продукции фирмы BAKS на национальных рынках стран, не входящих в ЕС.

Номенклатура лотков для кабеленесущих систем фирмы BAKS включает в себя следующие:

- металлические лотки;

- проволочные лотки;

- самонесущие лотки;

- лестничные лотки;

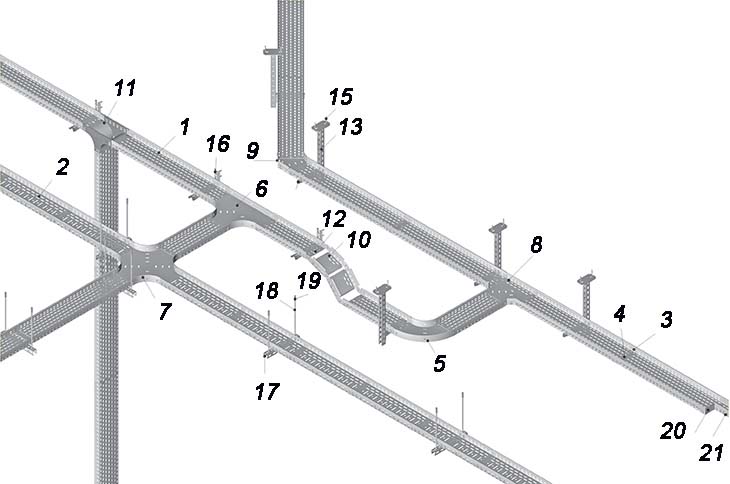

1. Лоток KCJ/KCOJ200H60

2. Лоток KGJ/KGOJ200 H60

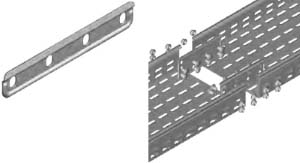

3. Соединитель для лотка LPMLH60

4. Соединительная пластина BL/BLO200

5. Угол KKPJ200H60

6. Тройник TKPJ200 H60

7. Крестовина CZKPJ200H60

8. Тройник TKJ200H60

9. Угол 450 KKMJ200H60

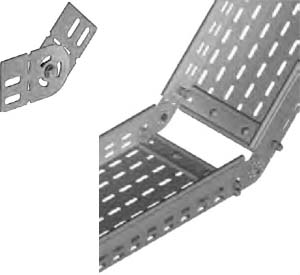

10. Шарнирная дуга LLJ200H60

11. Симметричный тройник TRSJ200 H60

12. Замыкающая пластина BZK/BZKO200

13. Потолочный кронштейн WPCW/WPCO

14. Кронштейн WMC/WMCO200

15. Винт распорный кольцевой PSRM10x90

16. Крюкообразный кронштейн WFL/WFLO200

17. Швеллер усиленный CW/Р/СWOР40Н40

18. Нарезной стержень PGM8

19. Распорная втулка TRSM8

20. Угловая редукция RKJ100H60

21. Лоток KCJ/KCOJ100H60

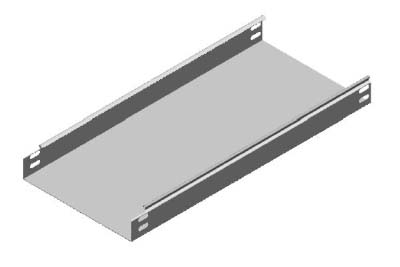

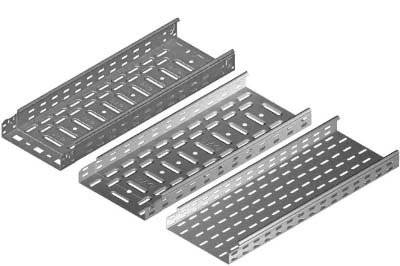

Металлические лотки выпускают перфорированные и неперфорированные. Изготавливаются из стали, оцинкованной методом Сендимира PN-EN 10346:2011. Также на заказ изготавливают из стали, оцинкованной методом погружения PN-EN ISO 1461:2011 с порошковой покраской в любой цвет. Применяются для сборки кабельной трассы.

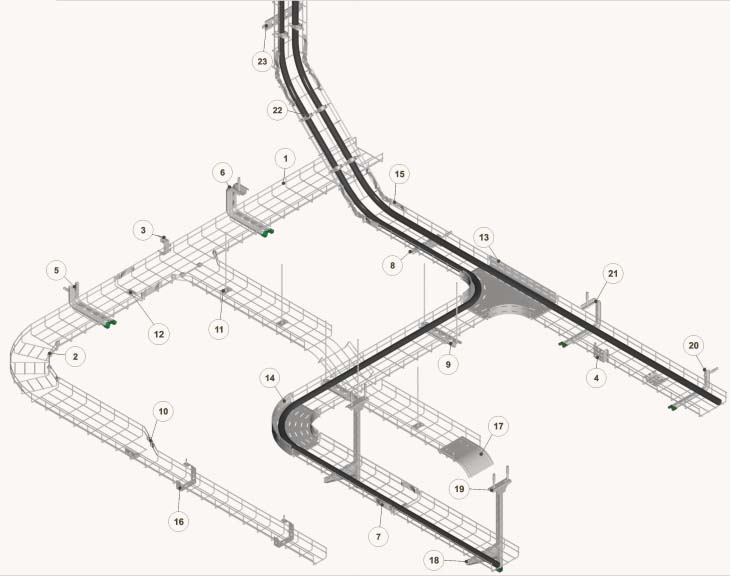

1. Проволочный лоток KDS/KDSO

2. Резьбовой держатель USSN/USSO

3. Боковой держатель BSM

4. Монтажная пластина BMS

5. Кронштейн WFLS

6. Кронштейн WFCS

7. Соединитель с защелкой ZLS

8. Кронштейн WWKS

9. Монтажный профиль PMC/PMCO

10. Полоса PLC23/01

11. Зажим ZSW

12. Держатель зацепной UZS

13. Тройник TKS

14. Угол 90°KKS

15. Шарнирный соединитель LSG

16. Потолочная подвеска WSKS

17. Спуск проволочного лотка ZKS

18. Кронштейн WZKS

19. Потолочный кронштейн WSP

20. Кронштейн WFMLS

21. Кронштейн WFMCS.

22. Кабельный зацепной держатель UKZ1/UKZO1

23. Монтажный профиль PMCN

Проволочные лотки применяются для прокладки слаботочных кабелей внутри помещений. Изготавливаются из проволоки, оцинкованной гальваническим методом. Индивидуально изготавливаются из кислотостойкой проволоки с оцинкованием методом погружения PN-EN ISO 1461:2011 и окраской в различные цвета.

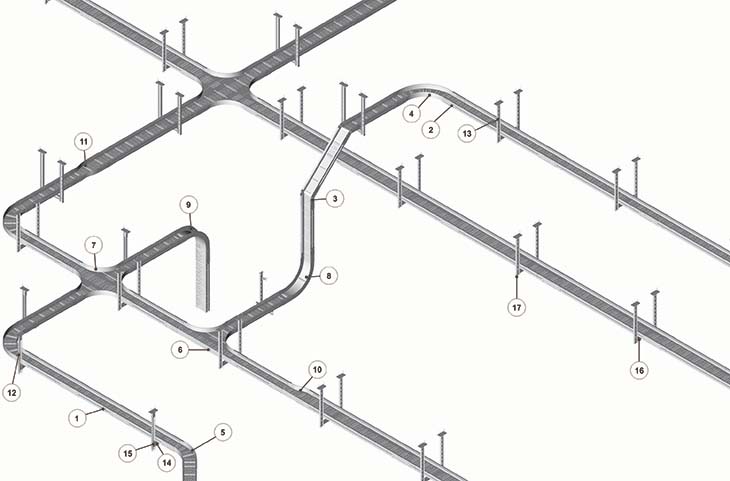

1. Лоток KSC…H120

2. Соединитель фасонных элементов LSSUTH120

3. Соединитель LGSUTH120

4. Угол 90° KKST…H120

5. Угол 45° KKSMT…H120

6. Тройник TKST…H120

7. Крестовина CZKST…H120

8. Внутренняя дуга 90° LWKSM…H120

9. Внешняя дуга 90° LZKSM…H120

10. Левая редукция RKLST…H120

11. Симметричная редукция RKSST…H120

12. Потолочный кронштейн WPCE/WPCEO

13. Потолочный кронштейн WPDH N

14. Крюкообразный кронштейн WWV

15. Распорный лист BR70

16. Двутавр металлургический DPH

17. Защитная накладка NDH

- высота лотков 100 мм, 110 мм, 120 мм, 150 мм, 200 мм;

- ширина лотков от 100 мм до 600 мм;

- длина лотков для каждой из высот - двух размеров 3 метра и 6 метров;

- нагрузочная способность от 150 кг/м до 900 кг/м

- собственный вес лотка от 6,34 кг/м до 20,30 кг/м

- прокладка кабельных трасс в местах с ограниченным количеством опор;

- высокая прочность лотков позволяет использовать опоры через 12 метров;

- возможность крепления перекладин лестничных лотков к бортам самонесущих лотков;

- возможность прямой стыковки самонесущих лотков с лестничными лотками;

- повышенная прочность лотков вследствии применения специального профилирования листа борта;

- возможность применения для бортов стального листа толщиной 3 мм;

- короткие сроки поставки;

- низкая цена.

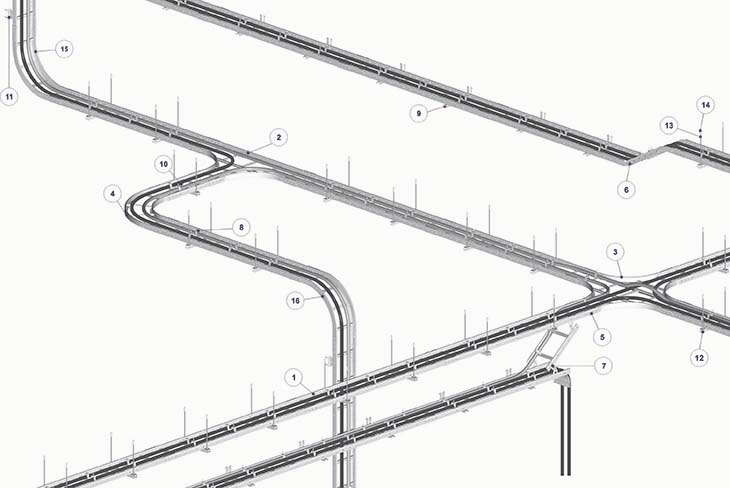

1 Кабельрост DU…H45N

2 Тройник TD…H45

3 Крестовина CZD…H45

4 Дуга 90° LD…H45

5 Соединитель LDCH45 N

6 Шарнирный соединитель LGPH45N

7 Приставной шарнирный соединитель LDDTH45

8 Кабельный зацепной UK1/UKO1

9 Крюкообразный кронштейн WFL/WFLO

10 Крепежный зажим ZM/ZMO

11 Треугольный держатель UTM/UTMO

12 Швеллер усиленный CW…40H40

13 Нарезной стержень PG

14 Распорная втулка TRS

15 Внутренняя вертикальная дуга... LPDW…H45

16 Внешняя вертикальная дуга... LPDZ…H45
