Компания «КМ-профиль» в 2008 году выделилась из материнской компании «ЕАМ-МЕТАЛЛ», созданной в 1994 г на базе производственной площадки ВНИИМЕТМАШ (г. Москва) для производства строительных материалов из оцинкованной стали. Компания «КМ-профиль» находится в пос. Нахабино, Московской области, узко специализируется на производстве элементов для монтажа и прокладки кабеленесущих систем с использованием собственного запатентованного конструктивного решения «Быстрый монтаж», позволяющего соединять элементы между собой без использования соединительных аксессуаров. Компания обеспечивает российский рынок недорогой и качественной продукцией, предоставляет услуги по расчету и проектированию трассы.
Компания создала широкую дилерскую сеть по всей России. Качество выпускаемой продукции подтверждается сертификатами о соответствии продукции требованиям ГОСТ Р 52868-2007, ТУ 3449-001-29437321-2010, ISO 9001:2008.
Преимущества продукции компании КМ-Профиль:
- унифицированная линейка размеров изделий;
- уникальные конструкторские разработки облегчают монтаж трассы;
- продукция обеспечивает высокий уровень безопасности проложенных кабелей;
- большой срок службы трассы;
- низкие цены на производимые изделия;
- современный дизайн изделий;
- короткие сроки поставки изделий для монтажа трассы.
Ассортимент лотков для кабеленесущих систем производства компании КМ-Профиль включает в себя следующие:
- металлические перфорированные лотки;
- металлические неперфорированные лотки;
- лестничные лотки;
- проволочные лотки;
- аксессуары к лоткам.

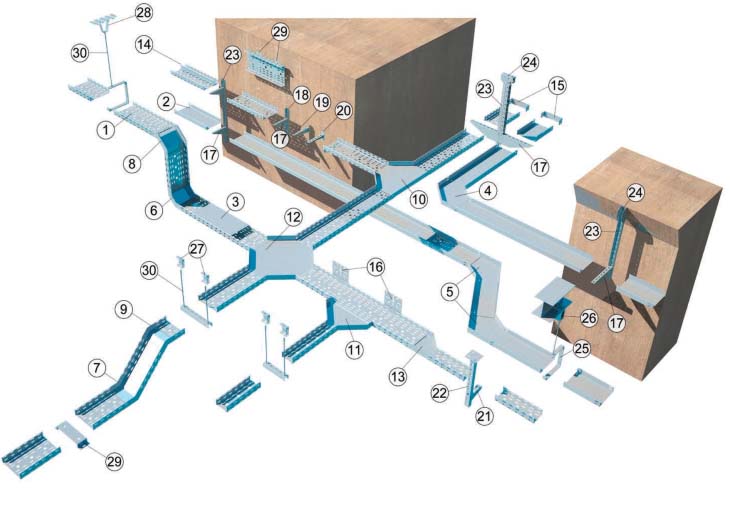

Металлические лотки КМ-Профиль
Металлические лотки изготавливаются из стали различной толщины с перфорацией и без перфорации, оцинкованной по методу Сендзимира, окрашенные порошковой краской различных цветов. Применяются для защиты и монтажа электроизолировнных кабелей с напряжением до 1000 Вольт. По методу конструктивного решения концов лотков выпускаются двух типов. 1) Конструктивное запатентованное решение концов лотков «Быстрый монтаж» позволяет соединять лотки встык без применения соединительных аксессуаров. Сам стык является ребром жесткости, увеличивающим нагрузочную способность трассы. 2) Стандартное конструктивное решение концов лотка требует соединительных аксессуаров при монтаже трассы.

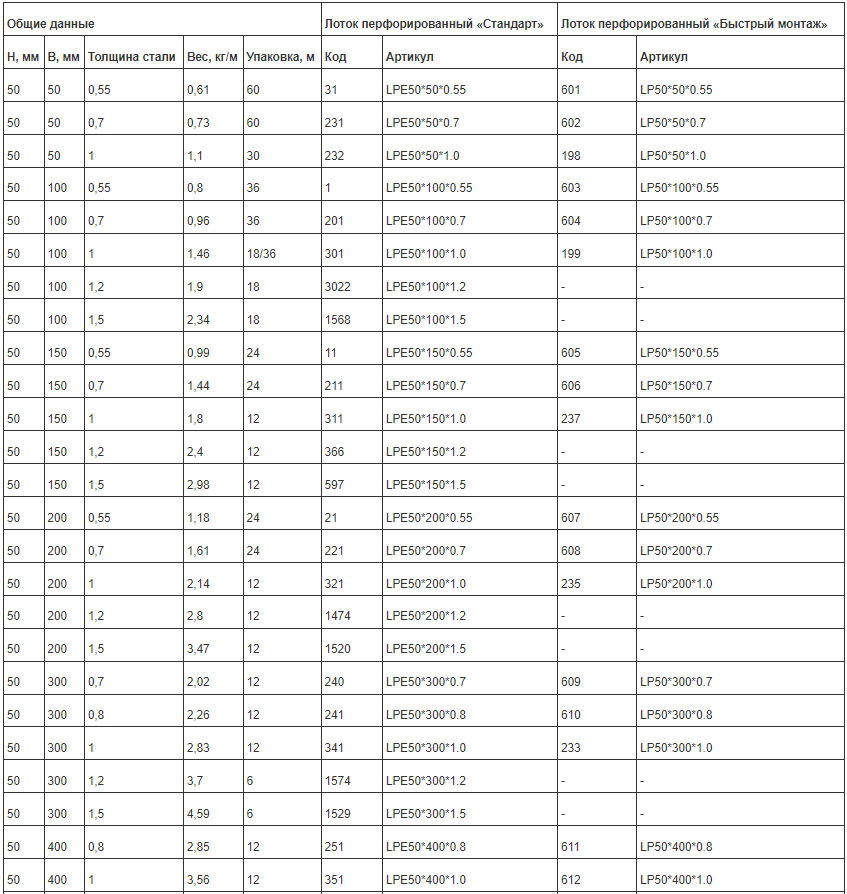

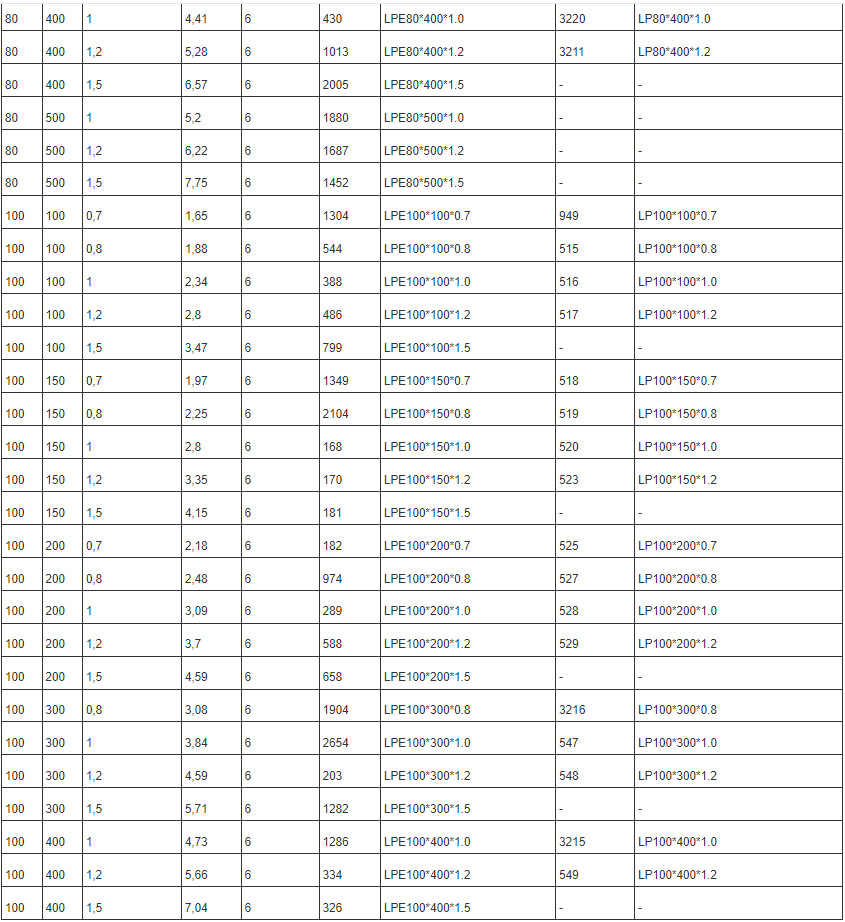

Технические характеристики перфорированных лотков КМ-Профиль:
1. Лоток перфорированный Стандарт
2. Лоток перфорированный Быстрый монтаж

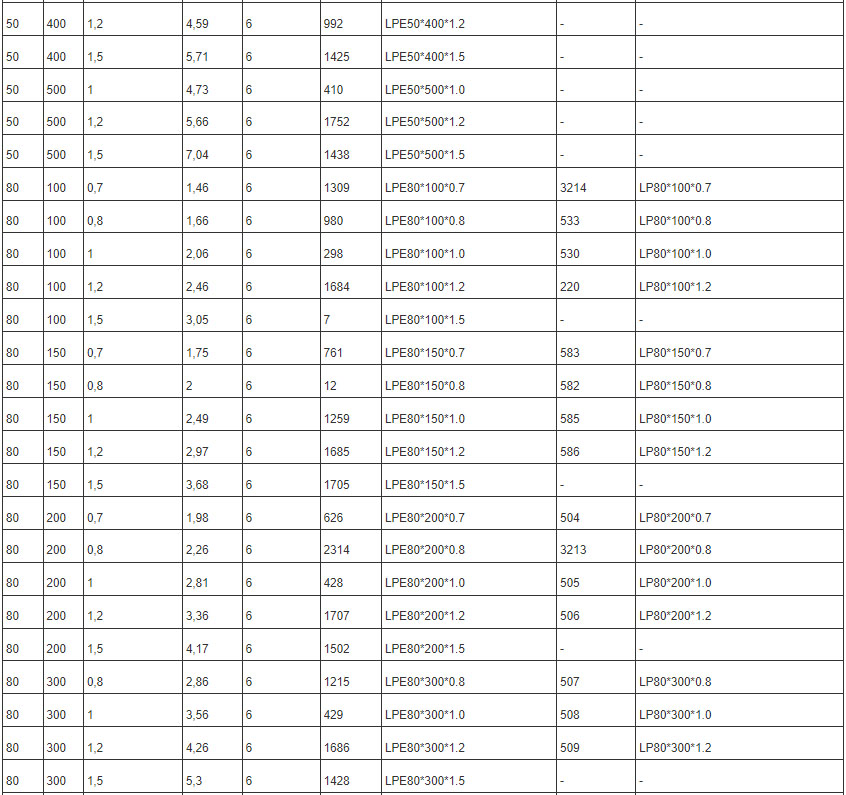

Ассортимент перфорированных лотков:
- конструкция концов лотков «Быстрый монтаж» позволяет соединять лотки встык;
- концы лотков «Стандарт» соединяются с помощью соединителей;
- фиксируются комплектом соединительных винтов М6;

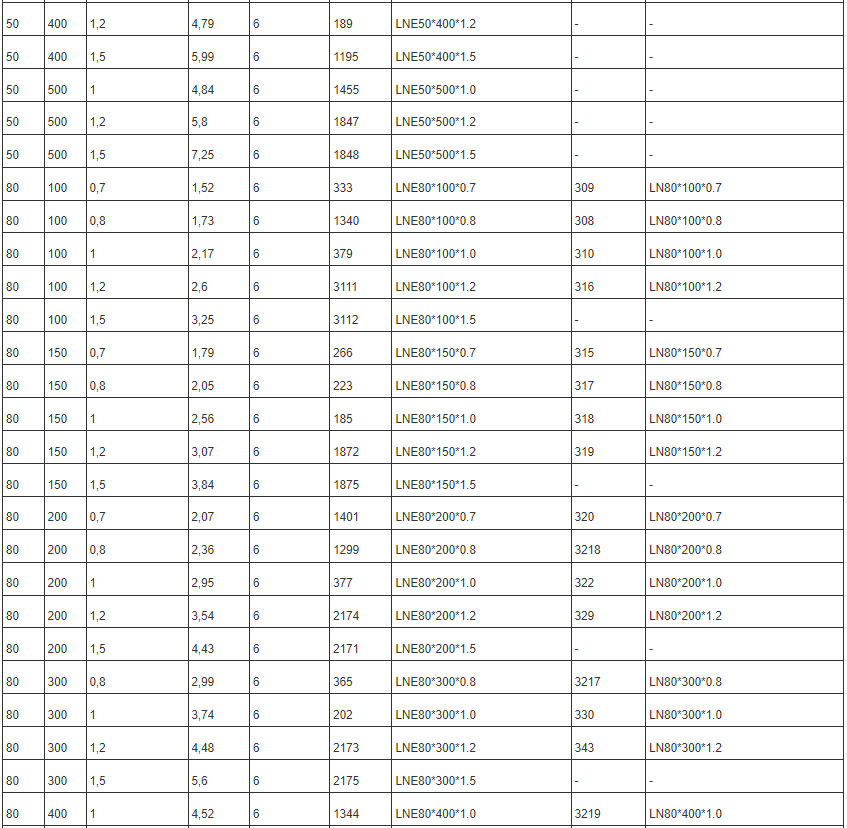

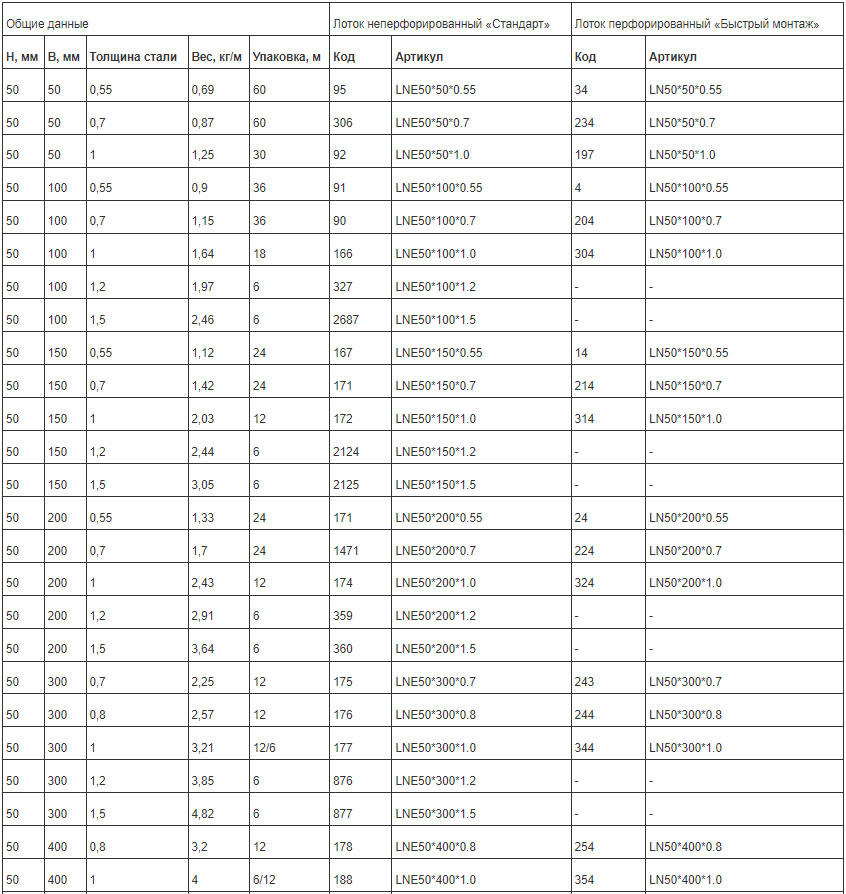

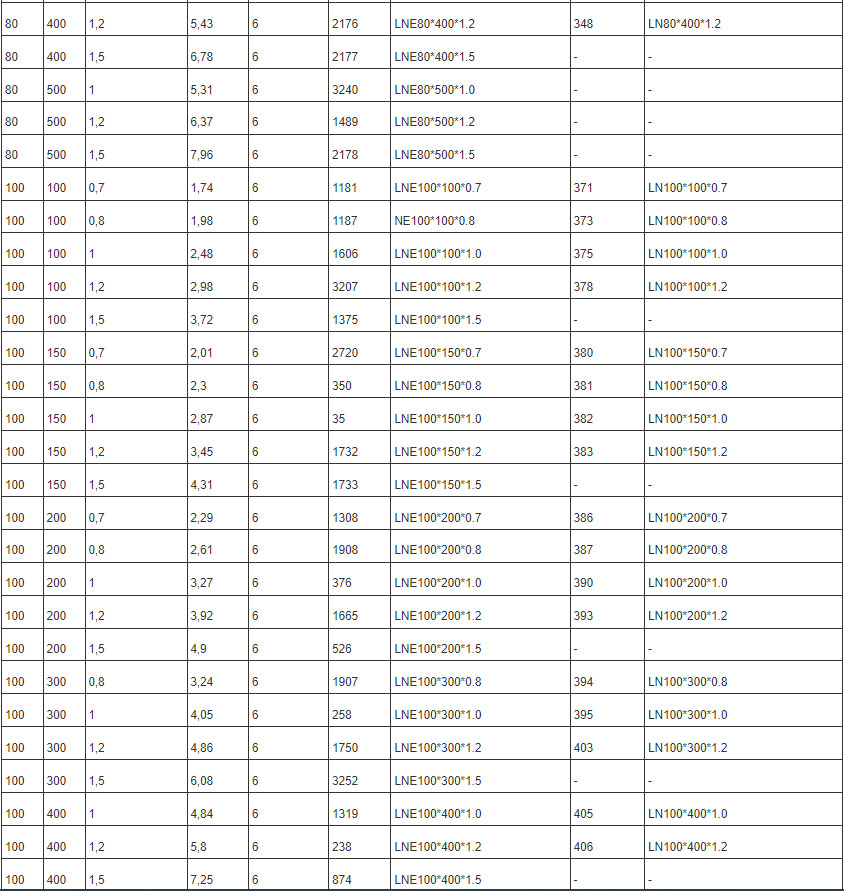

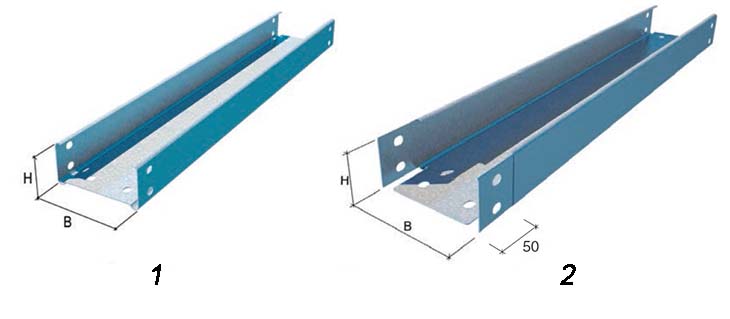

Технические характеристики неперфорированных лотков КМ-Профиль:
1. Лоток неперфорированный Стандарт
2. Лоток неперфорированный Быстрый монтаж
Ассортимент неперфорированных лотков
- конструкция концов лотков «Быстрый монтаж» позволяет соединять лотки встык;
- концы лотков «Стандарт» соединяются с помощью соединителей;
- фиксируются комплектом соединительных винтов М6;
- высота лотков 50 мм, 80 мм, 100 мм;
- ширина лотков от 50 мм до 400 мм;
- длина лотков для всех высот одинаковая 3000 мм;
- толщина стального листа лотков от 0,55 мм до 1,00 мм;
- нагрузочная способность от 52 кг/м до 299 кг/м
- собственный вес лотка от 0,69 кг/м до 5,80 кг/м
Преимущества применения металлических лотков КМ-Профиль следующие:
- открытый способ прокладки трассы;
- скорость монтажа на 60% выше, чем у других производителей;
- защита кабелей от внешних воздействий внутри лотков;
- высокая прочность соединения лотков между собой за счет специальной формы крепления;
- лотки изготовлены из негорючих материалов;
- электробезопасность за счет заземления лотков;
- размеры универсальны для всех типов лотков;
- высокие антикоррозийные свойства - длительный срок службы лотков;
- низкая цена на лотки.

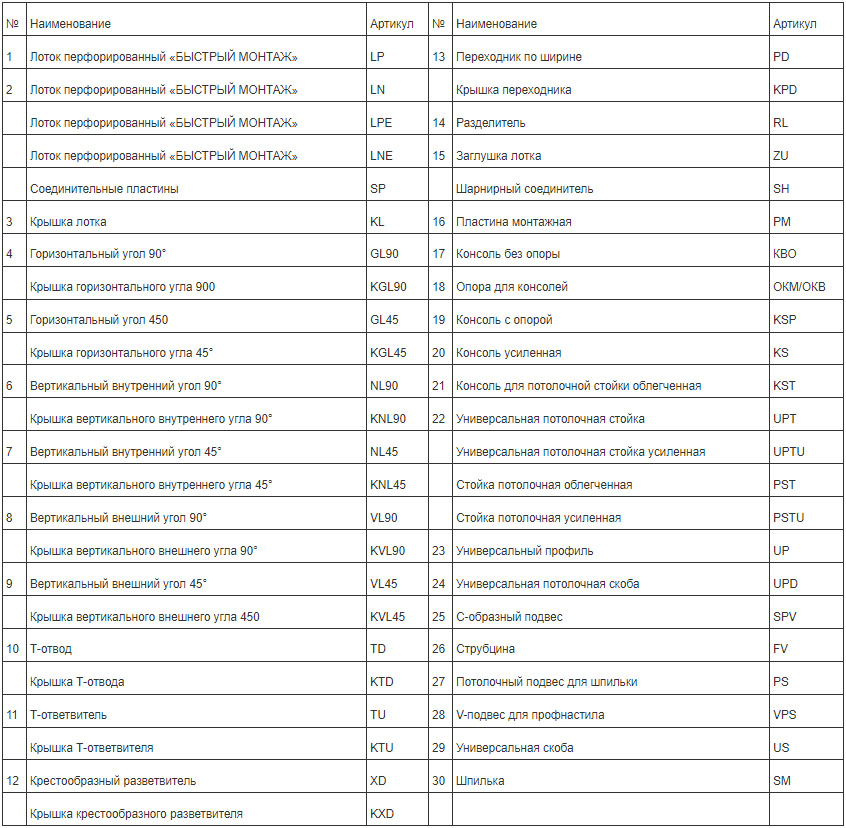

Аксессуары к металлическим лоткам компании КМ-Профиль

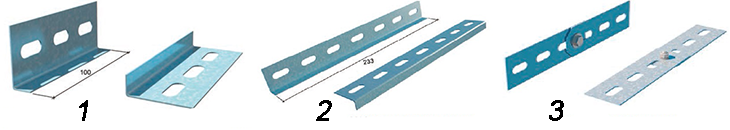

Соединительные аксессуары для монтажа лотков «Стандарт»
1. Соединительная пластина
2. Соединительная пластина усиленная
3. Шарнирный соединитель

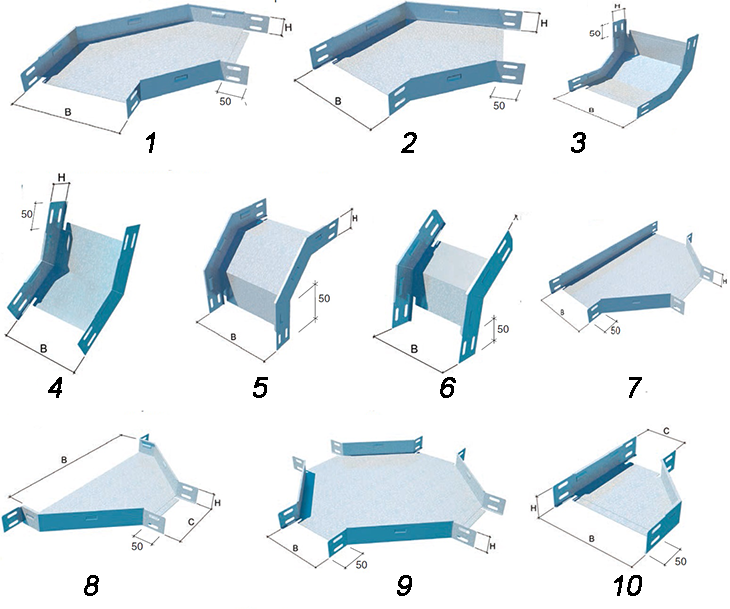

Фасонные аксессуары к металлическим лоткам компании КМ-Профиль
1. GL900 Горизонтальный угол
2. GL450 Горизонтальный угол
3. NL900 Внутренний вертикальный угол
4. NL450 Внутренний вертикальный угол
5. VL900 Внешний вертикальный угол
6. VL450 Внешний вертикальный угол
7. TD Т-отвод
8. TU Т-ответвитель
9. XD крестообразный разветвитель
10. PD переходник
Технические характеристики аксессуаров компании КМ-Профиль
- соответствие типоразмеров аксессуаров типоразмерам лотков;
- соединение аксессуаров с лотками методом «Быстрый монтаж».

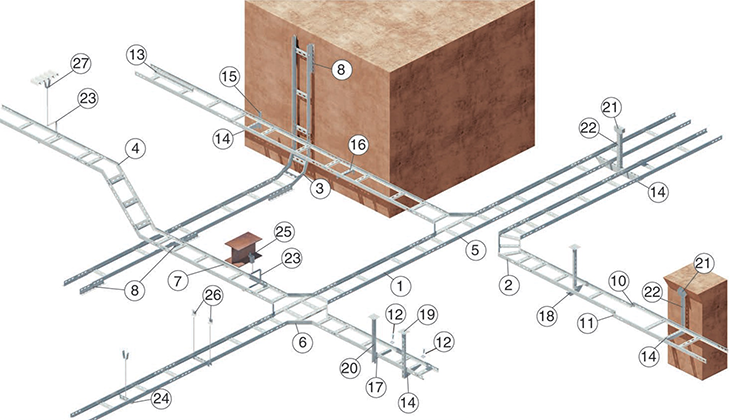

Лестничные лотки компании КМ-Профиль
Лестничные лотки изготавливаются из стали различной толщины, оцинкованной по методу Сендзимира, либо методом горячего цинкования, окрашенные порошковой краской различных цветов. Применяются для монтажа электроизолированных кабелей вне помещений, для вертикального участка кабельной трассы. При сопоставимом весе с металлическими лотками, лестничные обладают большей нагрузочной способностью, в них лучше вентиляция кабелей, легче крепить сам кабель к лотку за счет перфорации перекладин и легче крепить сам лоток к стене. По методу конструктивного решения концов лотков выпускаются двух типов. 1) Конструктивное запатентованное решение концов лотков «Быстрый монтаж» позволяет соединять лотки встык без применения соединительных аксессуаров. Сам стык является ребром жесткости, увеличивающим нагрузочную способность трассы. 2) Стандартное конструктивное решение концов лотка требует соединительных аксессуаров при монтаже трассы.
Технические характеристики перфорированных лотков КМ-Профиль:

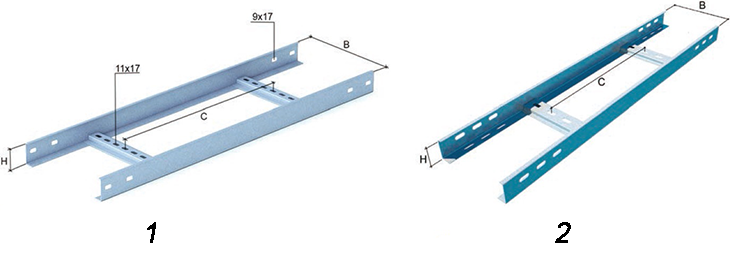

1. LLS Лоток лестничного типа «Быстрый монтаж»

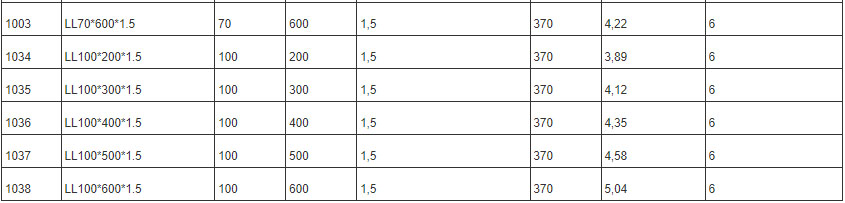

Ассортимент лестничных лотков:
2. LL Лоток лестничного типа
- конструкция концов лотков «Быстрый монтаж» позволяет соединять лотки встык;
- концы лотков «Стандарт» соединяются с помощью соединителей;
- фиксируются комплектом соединительных винтов М6;
- высота лотков 50 мм, 70 мм, 100 мм;
- ширина лотков от 100 мм до 600 мм;
- длина лотков для всех высот одинаковая 3000 мм;
- толщина листа стали лотков от 1,20 мм до 1,50 мм;
- нагрузочная способность от 215 кг/м до 324 кг/м
- собственный вес лотка от 1,81 кг/м до 5,45 кг/м
Преимущества применения металлических лотков КМ-Профиль следующие:
- открытый способ прокладки трассы;
- скорость монтажа на 60% выше, чем у других производителей;
- легкий доступ к кабелям внутри лотка;
- высокая прочность соединения лотков между собой за счет специальной формы крепления;
- лотки изготовлены из негорючих материалов;
- электробезопасность за счет заземления лотков;
- размеры универсальны для всех типов лотков;
- высокие антикоррозийные свойства - длительный срок службы лотков;
- низкая цена на лотки.

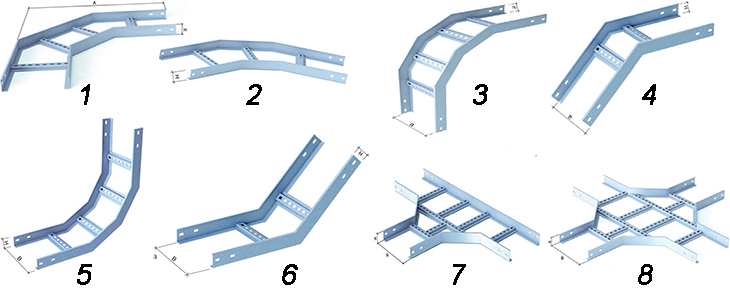

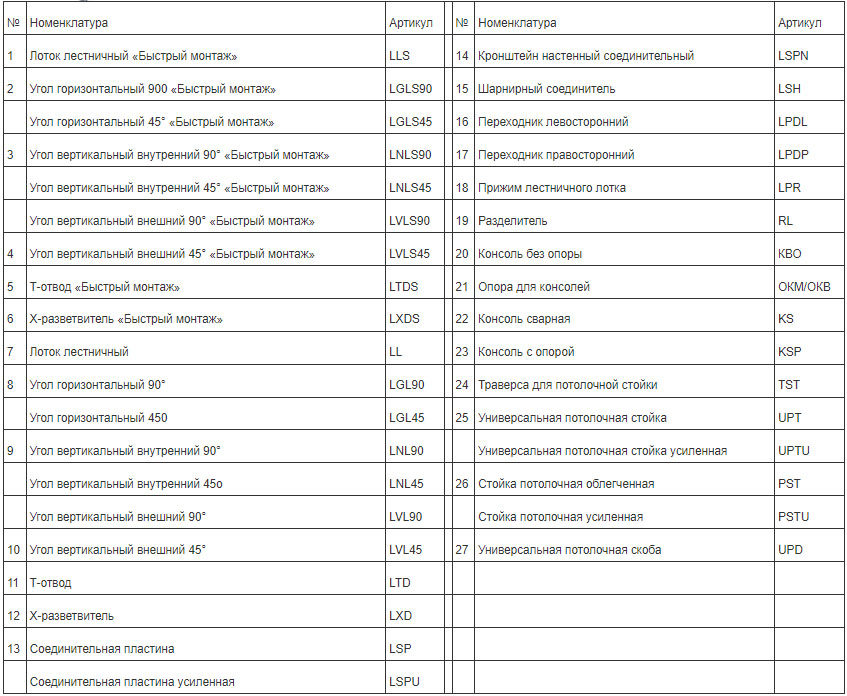

Аксессуары к лестничным лоткам компании КМ-Профиль
Различаются на фасонные и соединительные.
К фасонным относятся аксессуары для монтажа изгиба кабеленесущей трассы:
1. LGLS 90 Угол горизонтальный
2. LGLS 45 Угол горизонтальный
3. LVLS 90 Угол вертикальный внешний
4. LVLS 45 Угол вертикальный внешний
5. LNLS 90 Угол вертикальный внутренний
6. LNLS 45 Угол вертикальный внутренний
7. LTDS Т-отвод
8. LXDS Х- разветвитель
Технические характеристики аксессуаров для лестничных лотков
- линейка высот аксессуаров соответствует линейке высот лотков;
- линейка ширин аксессуаров соответствует линейке ширин лотков;

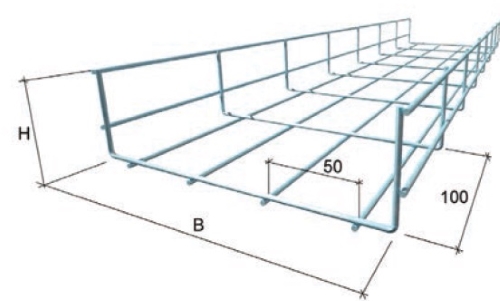

Проволочные лотки компании КМ-Профиль
Проволочные лотки применяются для прокладки слаботочных кабелей внутри помещений. Изготавливаются из оцинкованной по методу Сендзимира стальной проволоки диаметром 4 мм. Обладают наилучшей вентиляцией кабелей внутри лотка, легко монтируются за счет гибкости, минимального количества фасонных аксессуаров, защищают помещение от электромагнитных помех и не повреждают волоконно-оптические кабели.

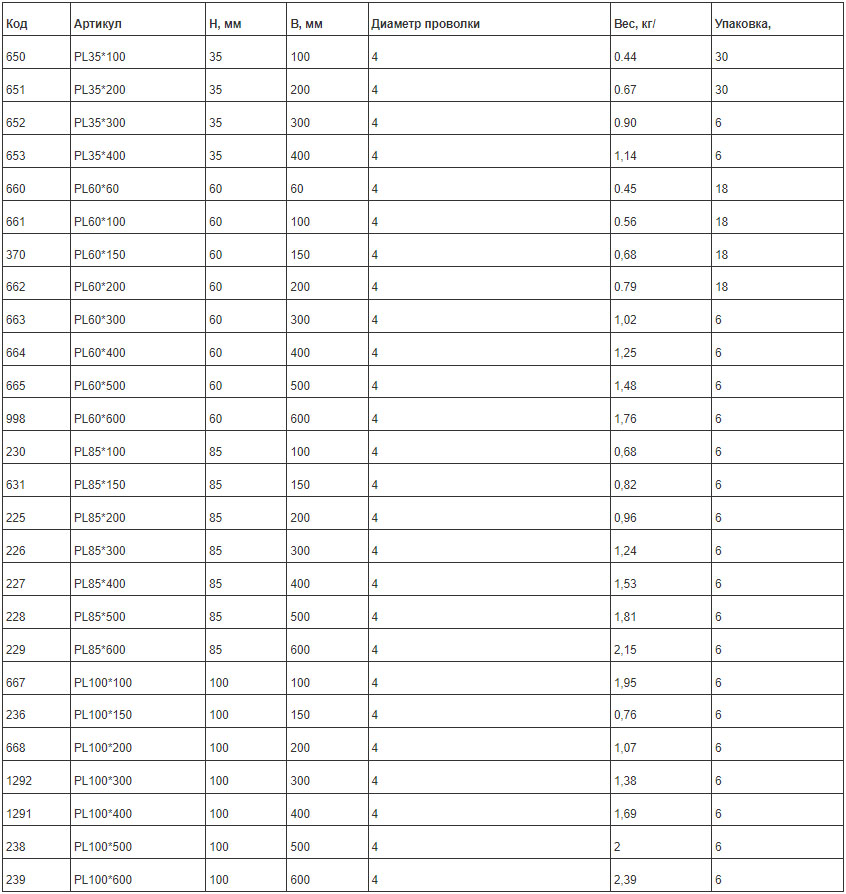

Технические характеристики проволочных лотков компании КМ-Профиль
- концы лотков соединяются с помощью соединителей;
- фиксируются комплектом соединительных винтов М6;
- высота лотков 35 мм, 60 мм, 85 мм, 100 мм;
- ширина лотков от 100 мм до 600 мм;
- длина лотков для всех высот одинаковая 3000 мм;
- толщина стальной проволоки лотков 4,00 мм;
- нагрузочная способность от 31 кг/м до 93 кг/м
- собственный вес лотка от 0,44 кг/м до 2,39 кг/м
Преимущества применения проволочных лотков компании КМ-Профиль:
- максимальная вентиляция кабелей внутри лотка;
- требуются только соединительные аксессуары;
- открытый способ прокладки лотков;
- защита помещения от электромагнитных помех от кабелей;
- удобство доступа к кабелям внутри лотков;
- гибкость лотков позволяет собрать кабеленесущую трассу сложной конфигурации;
- высокая степень защиты лотков от коррозии и долгий срок службы лотков;
- низкая цена.

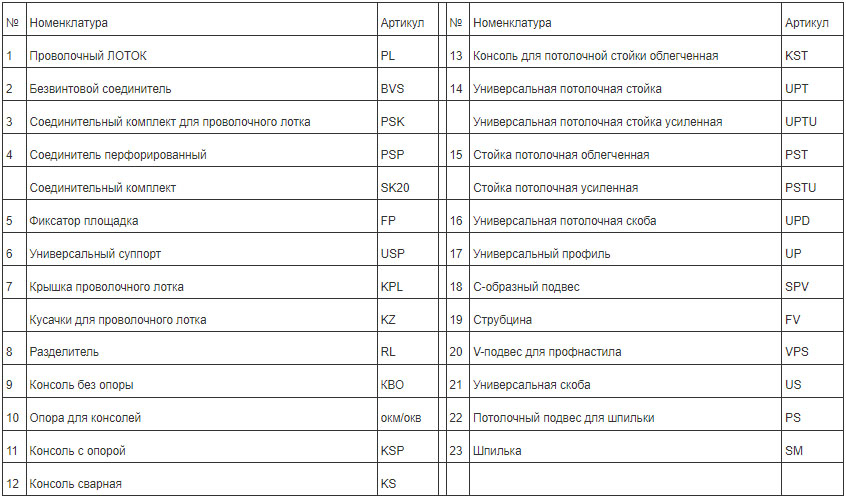

Аксессуары к проволочным лоткам компании КМ-Профиль

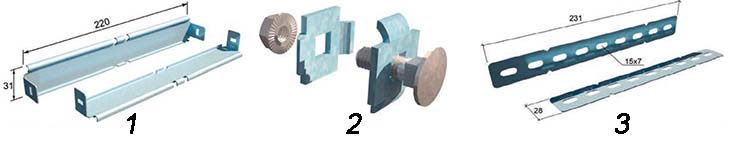

Соединительные аксессуары к проволочным лоткам
1. Безвинтовой соединитель
2. Соединительный комплект
3. Соединитель перфорированный
Технические характеристики соединительных аксессуаров
Соединитель безвинтовой ширина 31 мм, длина 220 мм;
Соединитель перфорированный ширина 28 мм, длина 231 мм.

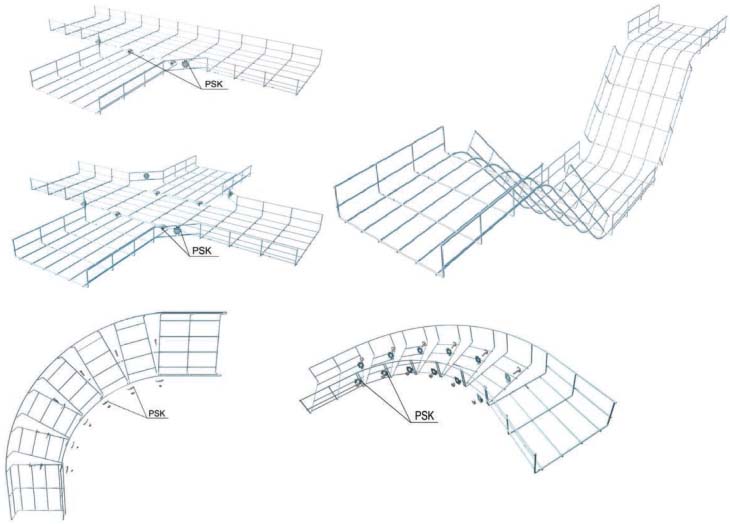

Примеры исполнения изгибов трассы из проволочных лотков
