Как выбрать кабельнесущие системы, лотки - Кабельнесущие системы Cabletray.ru

Выбор элементов кабеленесущей системы определяется типом кабеля, который там прокладывается. Идет ли речь о чувствительных проводах передачи данных, которые для экранирования должны прокладываться на определенном расстоянии друг от друга, или о силовых кабелях, требующих хорошего теплоотведения. Кроме того, кабеленесущая система должна вмещать и длительный срок защищать проложенный в системе кабель. Именно эти критерии и определяют параметры, учитываемые при выборе элементов кабеленесущей системы. К таким критериям относятся геометрические размеры кабелей, тип кабеля, прочность элементов система, долговечность системы, безопасность самой системы, оптимальность набора элементов для монтажа системы, конечная стоимость готовой трассы.

Рассмотрим подробнее критерии определяющие параметры лотков:

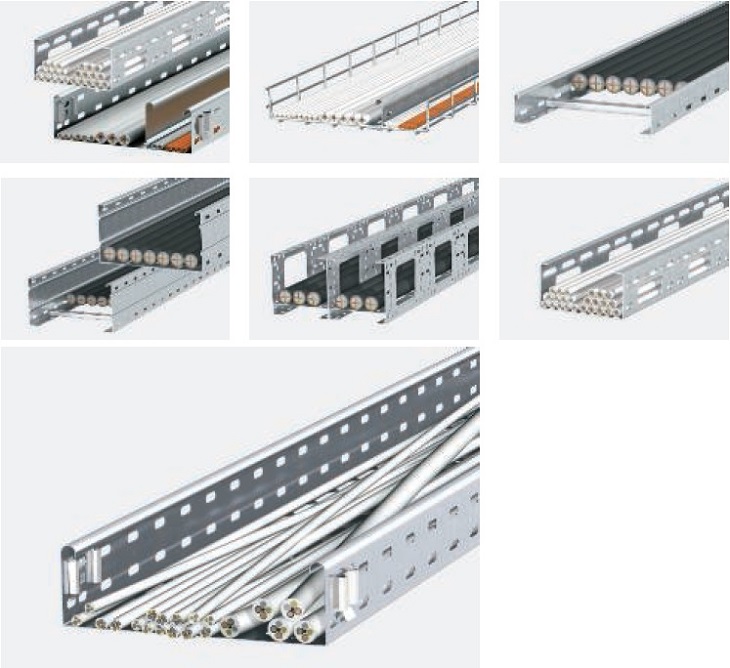

- Диаметр кабелей и их количество определяют высоту борта лотка и его ширину. Высота стенки лотка должна быть больше, чем диаметр прокладываемого кабеля или максимального размера пучка связанных кабелей; Ширина лотка должна быть больше, чем сумма диаметров общего количества кабелей или сумма диаметров общего количества пучков прокладываемых кабелей.

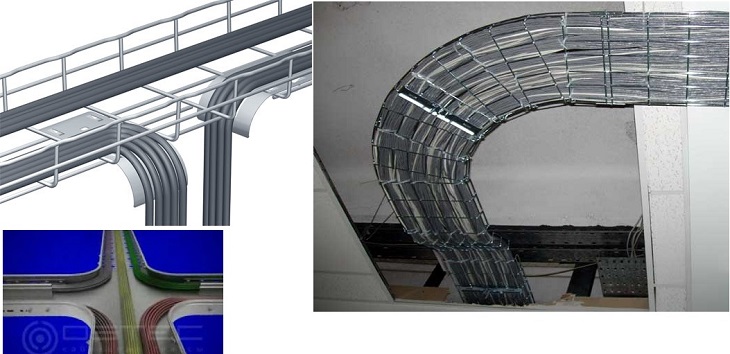

- Минимальный радиус изгиба кабеля, указываемый производителем кабеля. Радиус изгиба фасонных аксессуаров должен быть больше минимального изгиба кабелей. Наиболее чувствительны к соблюдению минимального радиуса изгиба кабеля опто-волоконные кабели из-за оптической природы проходящей энергии.

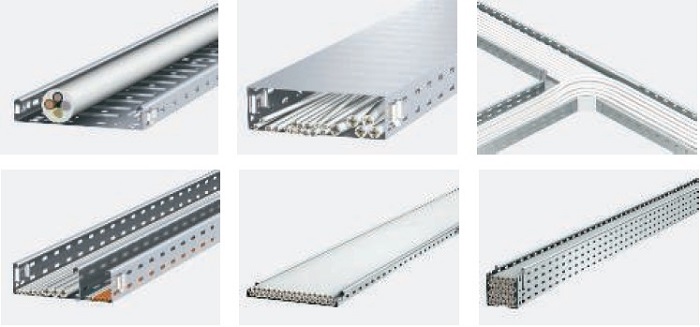

- Требования по теплоотводу от кабелей. От того, какого рода энергия протекает через кабель, зависит нагрев кабеля. При нагреве происходит потеря мощности в кабеле, что нежелательно. Отведению тепла от кабелей способствует дополнительное пространство в лотке. Таким образом, если кабель не подвержен нагреву (телекоммуникационный), то выбирают узкий лоток с высокой стенкой для укладки кабелей в несколько слоев, если кабель подвержен нагреву – выбирают широкий лоток с невысоким бортом для укладки кабеля в один слой. Кроме того, если требования по отводу тепла жесткие – выбирают перфорированный лоток или проволочный лоток.

- Вес общего количества кабелей определяет требуемую несущую способность лотка. Чем толще сталь, использованная для производства лотка, чем выше бортовая стенка лотка, тем выше прочность и, следовательно, несущая способность лотка. Самую большую нагрузку способны нести лотки лестничного типа. Металлические лотки как перфорированные, так и неперфорированные обладают одинаковой нагрузочной способностью. Проволочные лотки обладают наименьшей нагрузочной способностью.

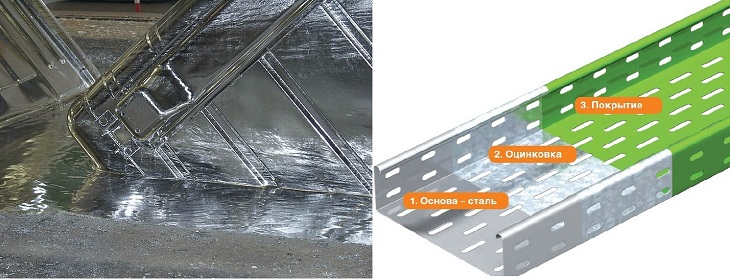

- Климатические условия размещения трассы влияют на степень коррозии. Температура окружающей среды, влажность воздуха может широко колебаться, сама атмосфера может содержать агрессивные выбросы, морскую соль, твердые частицы, может быть ветер, дождь, землетрясения. Для увеличения стойкости к коррозии в неблагоприятных условиях металлические лотки оцинковывают различными способами, где главным параметром является толщина слоя оцинковки. Чем толще слой оцинковки, тем выше антикоррозийная защита лотка.

Для размещения трассы внутри помещений достаточно использовать гальванически оцинкованные лотки с толщиной слоя цинка 2,5-10 мкм; или оцинкованные по методу Сендзимира (конвейерное цинкование) лотки с толщиной слоя цинка около 20 мкм.

Для наружного размещения трассы или размещения во влажных помещениях применяют оцинкованные лотки методом горячего погружения с толщиной слоя цинка 40-60 мкм.

Для размещения трассы в тоннелях, в пищевой или химической промышленности применяют лотки из нержавеющей стали.

Для размещения трассы в особо агрессивных условиях и/или при наличии требований к внешнему виду лотков применяют лотки, покрытые сверху оцинковки специальными красками палитры RAL.

- Скорость и стоимость монтажа системы являются взаимосвязанными параметрами, так как конструктивные решения, обеспечивающие высокую скорость монтажа системы, требуют дополнительных затрат в производстве элементов системы что удорожает такую продукцию. Недорогие лотки и аксессуары с прямыми концами требуют соединительных элементов и резьбовых соединителей, что увеличивает время монтажа системы. Для оптимизации затрат необходимо учитывать наличие разнообразие фасонных, соединительных элементов у конкретных производителей.
