Металлорукав

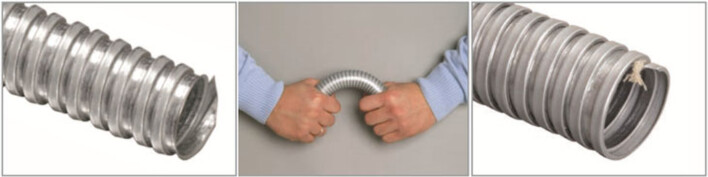

Металлорукав РЗ-ЦХ
Рукав металлический негерметичный (металлорукав) используется для предохранения проводов и кабелей от механических повреждений и повышения пожаробезопасности.
Преимущества металлических рукавов (на примере Р3-ЦХ компании ИЭК)
- Защита проводки от механических повреждений.
- Защита от возгорания при коротком замыкании.
- Гибкость металлорукава обеспечивает удобство монтажа без дополнительных аксессуаров и приспособлений.
- Защита кабеля внутри металлорукава от перегибов.
- Является экраном от электромагнитных помех.
- Защита от грызунов.
- Рекомендован для прокладки систем электропитания по горючим поверхностям, в том числе по дереву.
- Возможно применение в промышленных установках для транспортирования крупнодисперсных сыпучих веществ.
Особенности конструкции
- Металлорукав изготовлен в виде гибкой трубы из металлической оцинкованной ленты.
- Благодаря своей конструкции, металлорукав выдерживает высокие нагрузки на разрыв и сильные перегибы.
- Наличие хлопчатобумажного уплотнения обеспечивает защиту проложенной проводки от пыли.
- Упаковка металлорукава представляет собой бухту, удобную для монтажа на объекте.
- Благодаря тому, что металлорукав изготовлен из несгораемого материала, его можно применять при прокладке проводки по сгораемым поверхностям.
- Упаковку металлорукава удобно складировать и транспортировать.
- Вся поверхность упаковки защищена от влаги и пыли стрейч-пленкой.
Технические характеристики
- Материал стальная оцинкованная лента
- Уплотнение хлопчатобумажное
- Диапазон рабочих температур до +100 °С
- Рабочее давление от 0,0 до 1,4 мПа
- Климатическое исполнение умеренный и тропический климат
- Тип негерметичный
- ТУ 4833-001 -07393008-2007
Расшифровка обозначений металлорукава РЗ-ЦХ 10
Р — рукав
3 — тип: негерметичный
Ц — материал: стальная оцинкованная лента
Х — уплотнение: хлопчатобумажное
10 ... 50 — диаметр условного прохода (мм)
Ассортимент металлорукавов РЗ-ЦХ продукции ИЭК
| Условный проход, мм | Наибольший наружный диаметр, D мм | Наименьший внутренний диаметр, d мм | Наименьший радиус при изгибе, мм | Разрывное усилие, кг | Масса одного м.п., кг | Количество в бухте, м | Артикул |
| 10 | 13,9 | 9,1 | 55 | 45 | 0,095 | 100 | CM10-10-100 |
| 10 | 13,9 | 9,1 | 55 | 45 | 0,095 | 20 | CM10-10-020 |
| 12 | 15,9 | 10,9 | 75 | 70 | 0,115 | 100 | CM10-12-100 |
| 12 | 15,9 | 10,9 | 75 | 70 | 0,115 | 20 | CM10-12-020 |
| 15 | 18,9 | 14,9 | 75 | 80 | 0,115 | 100 | CM10-15-100 |
| 15 | 18,9 | 14,9 | 75 | 80 | 0,115 | 20 | CM10-15-020 |
| 18 | 21,9 | 16,9 | 90 | 85 | 0,175 | 50 | CM10-18-050 |
| 18 | 21,9 | 16,9 | 90 | 85 | 0,175 | 15 | CM10-18-015 |
| 20 | 24 | 18,7 | 90 | 100 | 0,22 | 50 | CM10-20-050 |
| 20 | 24 | 18,7 | 90 | 100 | 0,22 | 15 | CM10-20-015 |
| 22 | 26 | 20,7 | 110 | 100 | 0,23 | 50 | CM10-22-050 |
| 22 | 26 | 20,7 | 110 | 100 | 0,23 | 15 | CM10-22-015 |
| 25 | 30,8 | 23,7 | 110 | 110 | 0,24 | 50 | CM10-25-050 |
| 25 | 30,8 | 23,7 | 110 | 110 | 0,24 | 15 | CM10-25-015 |
| 32 | 38 | 30,4 | 150 | 130 | 0,425 | 25 | CM10-32-025 |
| 38 | 44 | 36,4 | 180 | 150 | 0,485 | 25 | CM10-38-025 |
| 50 | 58,7 | 46,5 | 245 | 250 | 0,65 | 15 | CM10-50-015 |
Крепеж для металлорукава РЗ-ЦХ продукции ИЭК
| Наименование | Описание | Внутренний диаметр скобы, мм | Размер крепежного отверстия, мм | Для крепления металорукава с условным проходом, мм | Количество в упаковке, шт. | Артикул |
Скоба металлическая однолапковая IEK d 10-11 мм | Назначение: для крепления металлорукава к поверхности Материал: оцинкованная сталь Цвет: белый | 10-11 | 12x6 | 6 | 100 | CMA10-10-100 |
12-13 | 14x7 | 8 | 100 | CMA10-12-100 | ||
14-15 | 12x6 | 10 | 100 | CMA10-14-100 | ||
16-17 | 12x6 | 12 | 100 | CMA10-16-100 | ||
19-20 | 12x6 | 15 | 100 | CMA10-19-100 | ||
21-22 | 12x6 | 18 | 100 | CMA10-21-100 | ||
25-26 | 12x6 | 20, 22 | 100 | CMA10-25-100 | ||
31-32 | 13x6 | 25 | 100 | CMA10-31-100 | ||
38-40 | 13x6 | 32 | 100 | CMA10-38-100 | ||
48-50 | 13x6 | 38 | 50 | CMA10-48-050 | ||
Скоба металлическая двухлапковая IEK d10-11 мм | Назначение: для надежного крепленения металлорукава к поверхности Материал: оцинкованная сталь Цвет: белый | 10-11 | ∅5 | 6 | 100 | CMA11-10-100 |
| 12-13 | ∅5 | 8 | 100 | CMA11-12-100 | ||
| 16-17 | 5x6,5 | 12 | 100 | CMA11-16-100 | ||
| 19-20 | 5х6,5 | 15 | 100 | CMA11-19-100 | ||
| 21-22 | 6,5х8,5 | 18 | 100 | CMA11-21-100 | ||
| 25-26 | 6,5х8,5 | 20, 22 | 100 | CMA11-25-100 | ||
| 31-32 | 6,5х10 | 25 | 100 | CMA11-31-100 | ||
| 38-40 | 6,5х10 | 32 | 100 | CMA11-38-100 | ||
| 48-50 | 6,5х10 | 38 | 50 | CMA11-48-50 | ||
Скоба металлическая двухкомпонентная IEK d 10-11 мм | Назначение: для надежного крепленения металлорукава к поверхности Материал: оцинкованная сталь Цвет: белый | 10-11 | 06 | 6 | 100 | CMA12-10-100 |
| 12-13 | 06 | 8 | 100 | CMA12-12-100 | ||
| 14-15 | 06 | 10 | 100 | CMA12-14-100 | ||
| 16-17 | 06 | 12 | 100 | CMA12-16-100 | ||
| 19-20 | 06 | 15 | 100 | CMA12-19-100 | ||
| 21-22 | 06 | 18 | 100 | CMA12-21-100 | ||
| 25-26 | 06 | 20, 22 | 100 | CMA12-25-100 | ||
| 31-32 | 06 | 25 | 100 | CMA12-31-100 | ||
| 38-40 | 06 | 32 | 100 | CMA12-38-100 | ||
| 48-50 | 06 | 38 | 50 | CMA12-48-050 |
