ООО «Несущие Конструкции» - динамично развивающаяся компания, основным видом деятельности которой является производство и поставка несущих конструкций для монтажа инженерных систем. Наличие собственного производства позволяет бесперебойно поставлять весь ассортимент своей продукции, стабильно предлагая самые выгодные цены и обеспечивая гарантированное качество конечным клиентам. Продукция компании всегда высокого качества и продается по доступной цене. Основными поставщиками металлопроката являются ОАО «НЛМК», ОАО «Северсталь», ОАО «ММК», АО «Арселор Металл Темиртау», ЗАО «Каширский завод стали с покрытием». Современное оборудование российских и зарубежных производителей - профилегибочные линии, штамповочные и листогибочные прессы, электромеханические гильотины и других вспомогательные устройства позволяют выпускать высококачественную и технологичную продукцию. Благодаря необходимым знаниям и опыту, специалистам удается повышать показатели исследовательского и конструкторского потенциала предприятия. Это является основой выпуска современной продукции, не уступающей по качеству зарубежным аналогам.
Компания самостоятельно производит весь спектр предлагаемой продукции, поэтому всегда может предоставить клиенту нужный товар в необходимом количестве.
Ассортимент продукции НЗНК:
- листовые лотки для кабеля;
- проволочные лотки для кабеля;
- лестничные лотки для кабеля;
- монтажные системы;
- крепежные элементы.
Кабельные лотки листовые
Листовые кабельные лотки используются для монтажа электрической проводки, систем пожарной безопасности
или видеонаблюдения напряжением до 1000 В. Они могут устанавливаться как внутри здания, так и снаружи.
Листовые лотки изготавливаются двух типов: перфорированные и глухие.
Соединение между лотками производимыми компанией НЗНК осуществляется телескопическим способом («папа-мама»). Соединение лотка и крышки осуществляется с помощью прокатного замка на обоих элементах. Стандартная длина лотка составляет 2500 мм, также изготавливаются лотки 2000 и 3000 мм.
Лотки листового типа изготавливаются из высококачественной стали, которая способна служить долгое время, не подвергаясь коррозии. Стандартные листовые лотки изготавливаются из оцинкованной стали толщиной от 0.55 до 2мм. Так же изготавливаются лотки из черного металлопроката с последующей окраской или погружением в ванны с горячим цинком, и из нержавеющей стали марок AISI 430, AISI 304, AISI 316.
Высота борта лотков может варьироваться от 30 до 200 мм, ширина от 30 до 600 мм.
Вся продукция проходит проверку на соответствие стандартам качества.

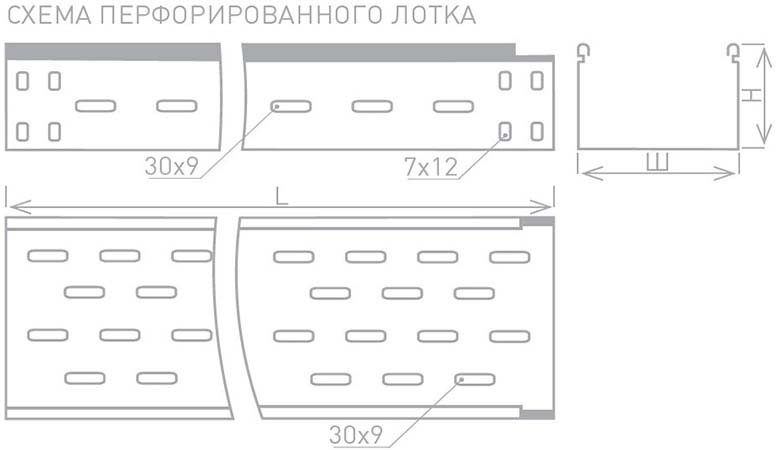

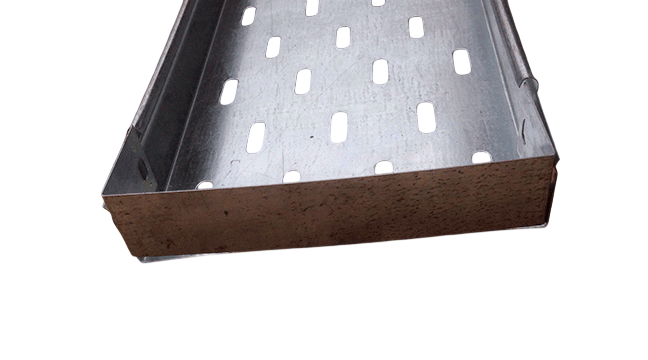

Лотки перфорированные
Лоток металлический перфорированный является неотъемлемой частью кабельной трассы, защищая провода от повреждений. Кабельные лотки имеют антикоррозийное покрытие, за счёт которого могут использоваться как внутри помещения, так и снаружи. Перфорированные лотки представляют собой профиль прямоугольной формы с перфорацией, которая помогает уменьшить вес и упростить процесс монтажа за счёт большого количества отверстий.

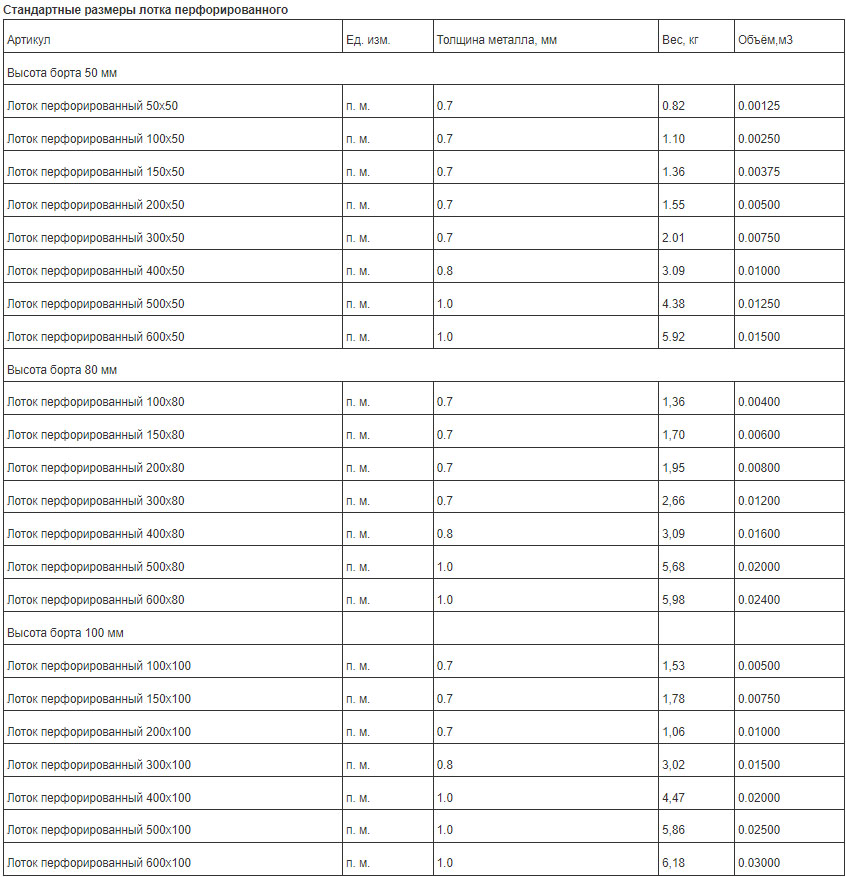

Характеристики перфорированного лотка
Данный товар выделяется:
- надежностью;
- значительным эксплуатационным ресурсом;
- соответствием высоким требованиям;
- приемлемой ценой.
Маркировка.
ЛП(0,7)300Н50 означает, что толщина металла составляет 0,7 мм, ширина для укладки 300 мм, а высота бортов – 50 мм.
Для защиты кабельного лотка необходима крышка.

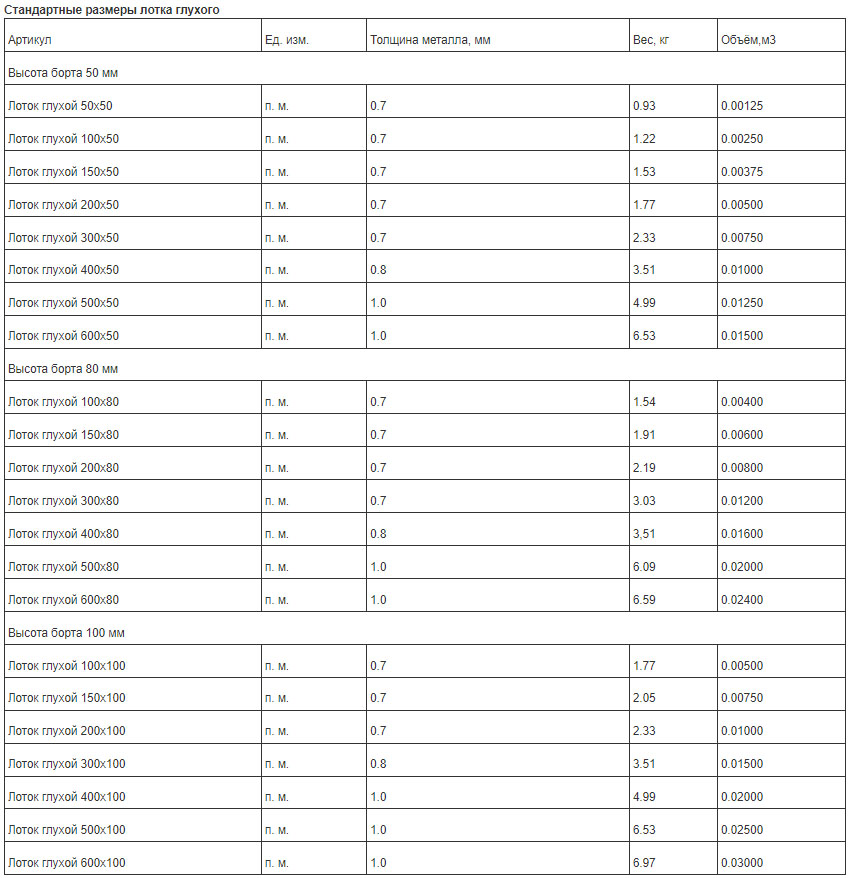

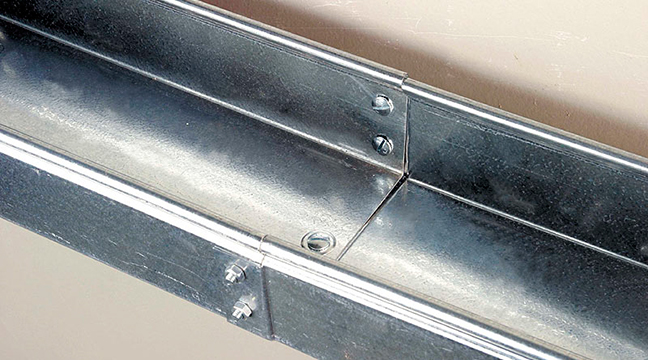

Лоток глухой (неперфорированный) ЛГ
Лоток неперфорированный – это конструкция из металла прямоугольного сечения, толщиной от 0,55 мм до 2 мм, шириной от 50 мм до 600мм. Его длина составляет от 2000 мм до 6000 мм, высота бортов может достигать до 200 мм. Секции соединяются специальными крепежными деталями. По окончании кабельной трассы для предотвращения повреждений кабеля на торец кабельного лотка монтируется торцевая заглушка.
Для производства глухого кабельного лотка используется оцинкованная листовая сталь, сталь из нержавеющих марок, а также применяется метод горячего оцинкования и используются лакокрасочные покрытия.
Кабельный лоток неперфорированный, который эксплуатируется в горизонтальной и вертикальной плоскостях, соединяется внутренними и внешними углами, обеспечивая надежную защиту кабеля от внешних негативных факторов. Лоток кабельный неперфорированный обеспечивает быструю и легкую укладку кабеля, его безопасность и долговечность, защиту от коррозии на длительный период времени. Конструкция используется как для наружных, так и для внутренних работ на различных предприятиях, заводах, в быту.

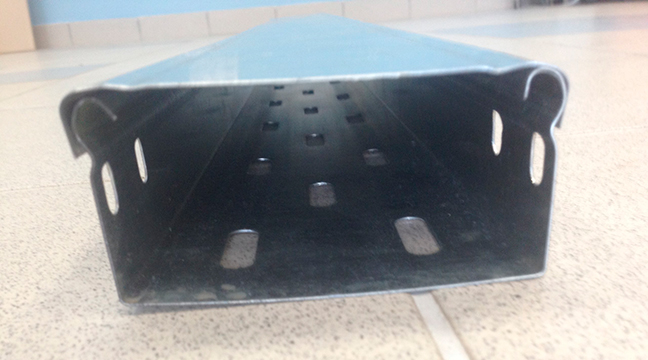

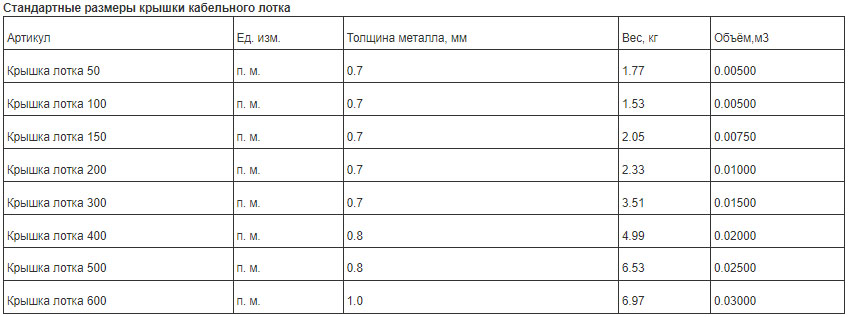

Крышка для кабельного лотка
Крышка для кабельного лотка необходима для защиты от попадания внешней влаги и грязи в конструкцию и придает лотку более аккуратный вид. Крышка лотка надевается только после полного окончания монтажа и проверки системы. Особенно часто такой элемент продается в комплекте с другими металлическими изделиями для монтажа кабельной трассы.
Крышки отличаются прочным креплением, надежно монтируются как на перфорированных, так и неперфорированных лотках и закрывают кабели, находящиеся внутри. Изделия могут иметь различные габариты. Обычно крепление срабатывает благодаря простому нажатию на крышку до щелчка. Для надежности изделие проходит прокатную линию, приобретая форму замка на краях, чтобы соединение было максимально прочным. По окончании прокладки трассы может понадобиться защитная заглушка.
Угол вертикальный внешний 45°
Применение: спуск кабельных трасс на 45°.
Климатическое исполнение и категория размещения УТ2,5;УТ1,5; У3
Покрытие: УТ2,5 – оцинкованный лист, УТ1,5 – горячее цинкование. У3 – Лакокрасочное покрытие.
Толщина стали согласно требованиям ГОСТ20783-81 к интенсивности распределённой нагрузки.
Материал - сталь 08ХП, 08ПС.
Крышка угла вертикального внешнего 45°
Применение: защита кабеля от повреждения при спуске кабельных трасс на 45°.
Климатическое исполнение и категория размещения УТ2,5;УТ1,5; У3
Покрытие: УТ2,5 – оцинкованный лист, УТ1,5 – горячее цинкование. У3 – Лакокрасочное покрытие.
Толщина стали согласно требованиям ГОСТ20783-81 к интенсивности распределённой нагрузки.
Материал - сталь 08ХП, 08ПС.

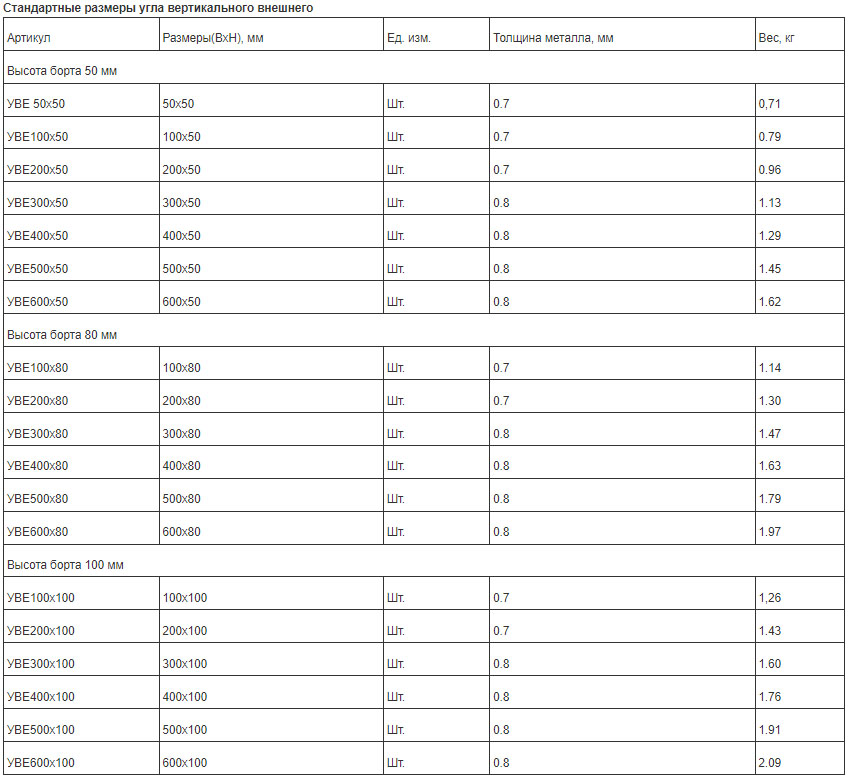

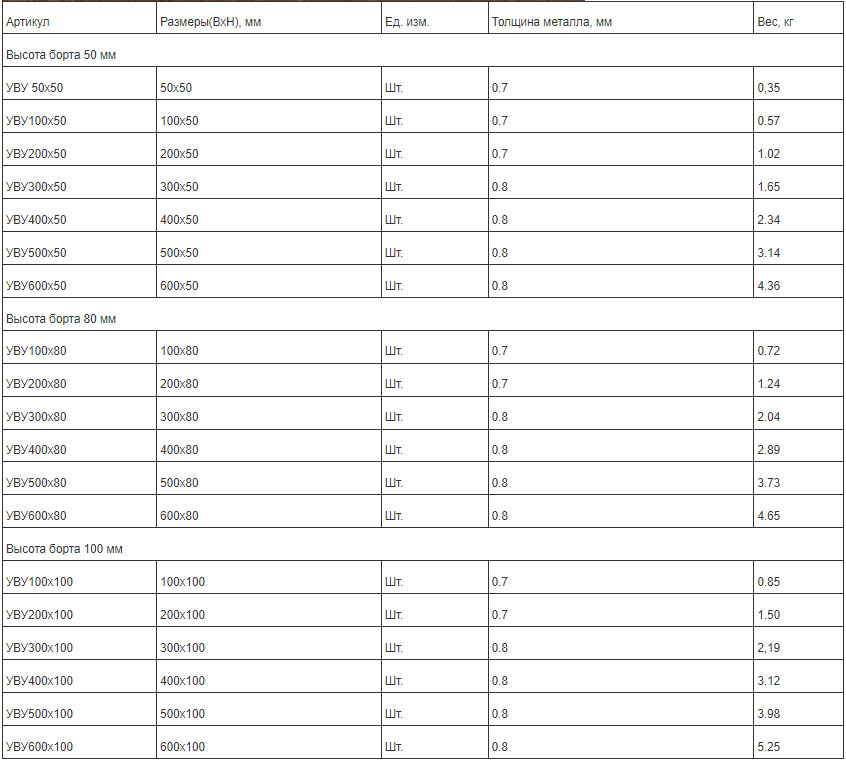

Угол вертикальный внешний 90°
Кабельные линии прокладывают таким образом, чтобы исключалась вероятность появления опасных напряжений и повреждений. Укладка токоведущего провода осуществляется с запасом до двух процентов, чтобы избежать деформации кабеля и смещения почвы. Вертикальный внешний угол применяется для защиты провода от повреждений. Особенности продукции для укладки трассы Усилия тяготения зависят от того, какой используется способ прокладки и какой является температура. Если прокладка кабеля проводится в горизонтальном положении, то он крепится в конечных точках и местах поворотов.
Для предотвращения повреждений провода применяют угол вертикальный внешний 90°, купить который можно у нас в любых количествах по цене от 140 р. за шт. Угол предназначается для монтажа спусков и подъемов кабельной трассы на девяносто градусов в вертикальной плоскости.
Концы подготовлены для обеспечения быстрого соединения.
Дно имеет конструкцию, позволяющую сохранить целостность провода.
Для защелкивания крышки не нужны дополнительные приспособления.
Для дополнительного крепления кабеля можно приобрести скобы, накладки или хомуты. В процессе прокладки трассы могут понадобиться различные ответвители.
Крышка угла вертикального внешнего 90°
Применяется для защиты кабеля от повреждения при спуске кабельных трасс на 90°.
Климатическое исполнение и категория размещения УТ2,5;УТ1,5; У3
Покрытие: УТ2,5 – оцинкованный лист, УТ1,5 – горячее цинкование. У3 – Лакокрасочное покрытие.
Толщина стали согласно требованиям ГОСТ20783-81 к интенсивности распределённой нагрузки.
Материал - сталь 08ХП, 08ПС.

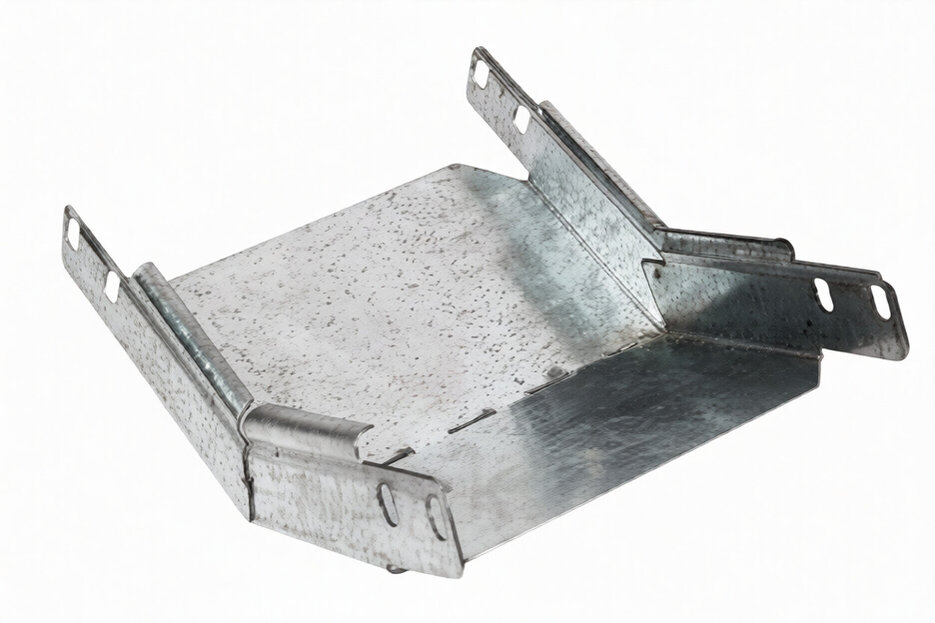

Угол вертикальный внутренний 45°
Применение: подъем кабельных трасс на 45°.
Климатическое исполнение и категория размещения УТ2,5;УТ1,5; У3
Покрытие: УТ2,5 – оцинкованный лист, УТ1,5 – горячее цинкование. У3 – Лакокрасочное покрытие.
Толщина стали согласно требованиям ГОСТ20783-81 к интенсивности распределённой нагрузки.
Материал - сталь 08ХП, 08ПС.

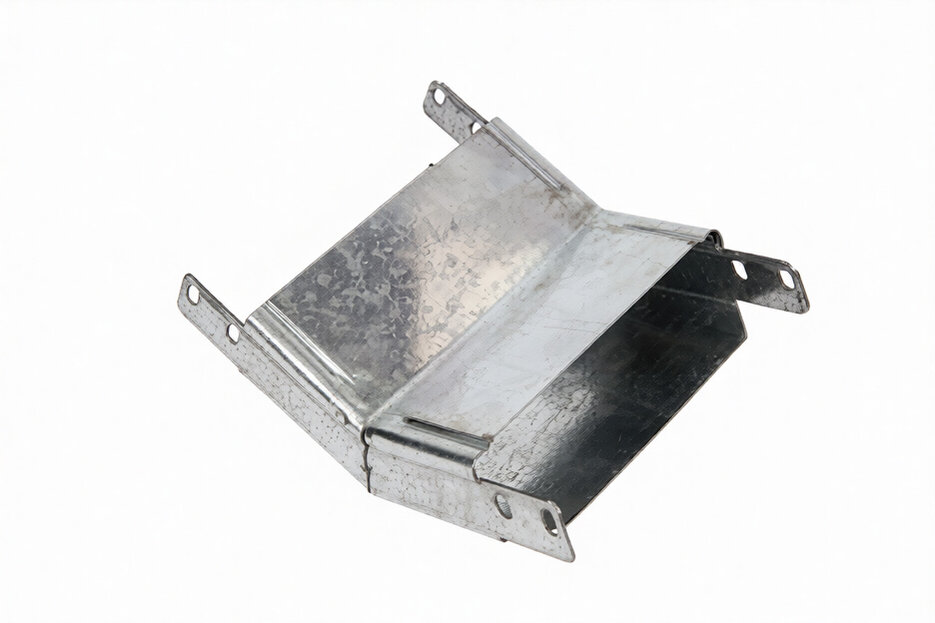

Крышка угла вертикального внутреннего 45°
Применение: защита кабеля от повреждения при подъеме кабельных трасс на 45°.
Климатическое исполнение и категория размещения УТ2,5;УТ1,5; У3
Покрытие: УТ2,5 – оцинкованный лист, УТ1,5 – горячее цинкование. У3 – Лакокрасочное покрытие.
Толщина стали согласно требованиям ГОСТ20783-81 к интенсивности распределённой нагрузки.
Материал - сталь 08ХП, 08ПС.

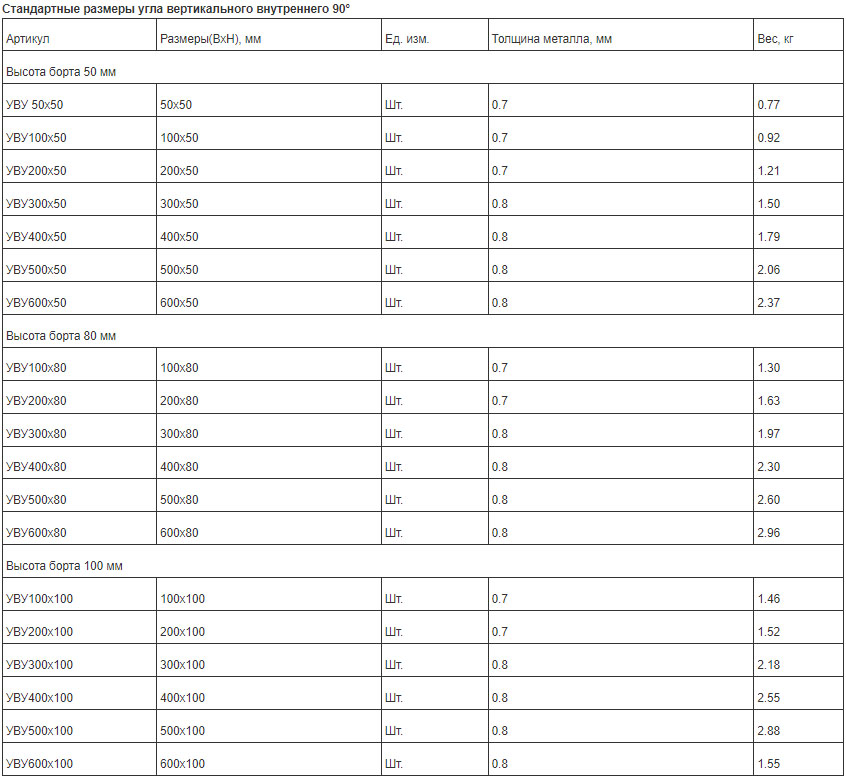

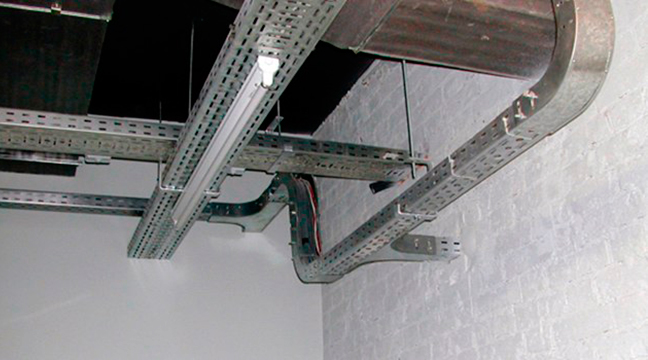

Угол вертикальный внутренний 90°
Угол вертикальный внутренний требуется для создания подъема трассы под углом 90° вверх, используются при укладке трассы, где применяют листовый лоток. Такие углы применяют не только для подъемов и спусков трассы, но и для защиты кабеля от внешних воздействий. Специальные концы позволяют производить быстрое соединение с лотком. В большинстве при изготовлении углов применяется цинкование по методу Сендзимира. Эта цинковая обработка позволяет производить прокладку кабеля как внутри, так снаружи помещений.

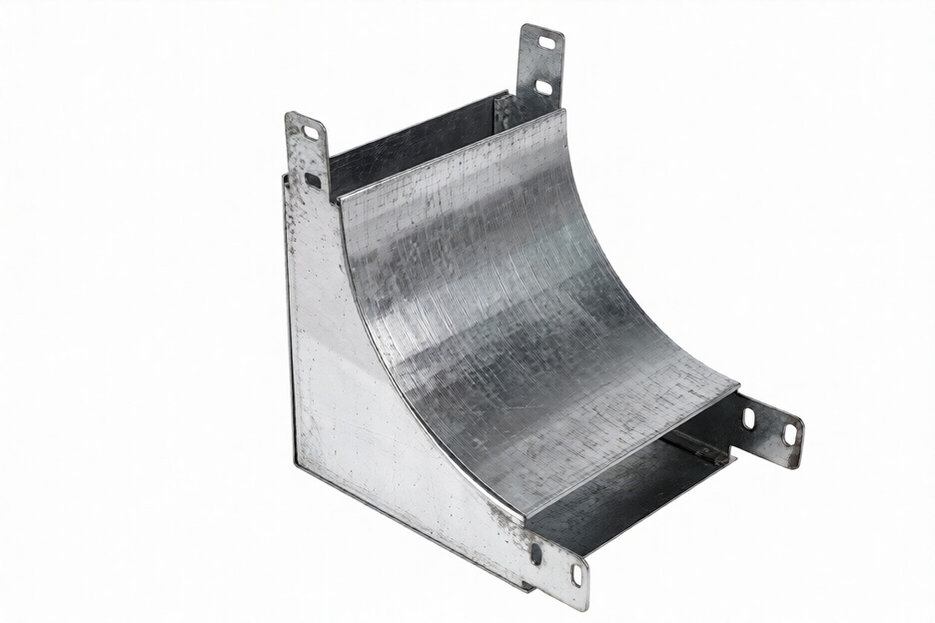

Крышка угла вертикального внутреннего 90°
Применение: защита кабеля от повреждения при подъеме кабельных трасс на 90°.
Климатическое исполнение и категория размещения УТ2,5;УТ1,5; У3
Покрытие: УТ2,5 – оцинкованный лист, УТ1,5 – горячее цинкование. У3 – Лакокрасочное покрытие.
Толщина стали согласно требованиям ГОСТ20783-81 к интенсивности распределённой нагрузки.
Материал - сталь 08ХП, 08ПС.
Угол горизонтальный 90°
Применение: поворот кабельных трасс в горизонтальном направлении на 90°.
Климатическое исполнение и категория размещения УТ2,5;УТ1,5; У3
Покрытие: УТ2,5 – оцинкованный лист, УТ1,5 – горячее цинкование. У3 – Лакокрасочное покрытие.
Толщина стали согласно требованиям ГОСТ20783-81 к интенсивности распределённой нагрузки.
Материал - сталь 08ХП, 08ПС.
Крышка угла горизонтального 90°
Применение: защита кабеля от повреждения при повороте кабельных трасс в горизонтальном направлении на 90°.
Климатическое исполнение и категория размещения УТ2,5;УТ1,5; У3
Покрытие: УТ2,5 – оцинкованный лист, УТ1,5 – горячее цинкование. У3 – Лакокрасочное покрытие.
Толщина стали согласно требованиям ГОСТ20783-81 к интенсивности распределённой нагрузки.
Материал - сталь 08ХП, 08ПС.
Угол горизонтальный 45°
Применение: поворот кабельных трасс в горизонтальном направлении на 45°.
Климатическое исполнение и категория размещения УТ2,5;УТ1,5; У3
Покрытие: УТ2,5 – оцинкованный лист, УТ1,5 – горячее цинкование. У3 – Лакокрасочное покрытие.
Толщина стали согласно требованиям ГОСТ20783-81 к интенсивности распределённой нагрузки.
Материал -сталь 08ХП, 08ПС.
Крышка угла горизонтального 45°
Применение: защита кабеля от повреждения при повороте кабельных трасс в горизонтальном направлении на 45°. Климатическое исполнение и категория размещения УТ2,5;УТ1,5; У3
Покрытие: УТ2,5 – оцинкованный лист, УТ1,5 – горячее цинкование. У3 – Лакокрасочное покрытие.
Толщина стали согласно требованиям ГОСТ20783-81 к интенсивности распределённой нагрузки.
Материал - сталь 08ХП, 08ПС.

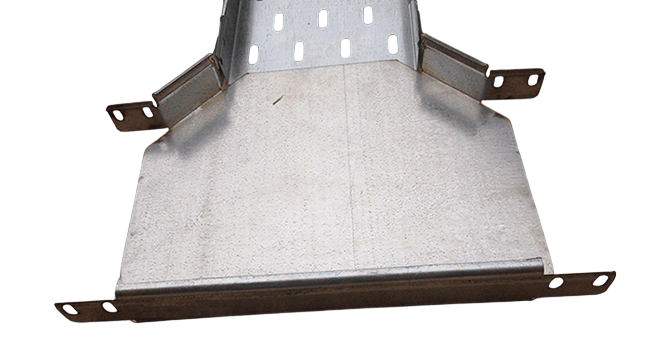

Ответвитель T-образный горизонтальный
Листовые лотки часто применяются в строительстве как удобное средство организации кабельных трасс различного значения.
Область применения: разветвление кабельных трасс в горизонтальном направлении; применяются для перфорированных и глухих лотков.
Ответвитель T-образный горизонтальный изготовлен из стали методом штамповки. Наличие цинкового или лакокрасочного покрытия позволяет эксплуатировать его вне здания. Простота сборки обеспечивается наличием штатных стандартизованных элементов крепления.
Характеристики Т-образных ответвителей
Крышка Т-образного ответвителя
Применение: защита кабеля от повреждения при повороте кабельных трасс в горизонтальном направлении. Климатическое исполнение и категория размещения УТ2,5;УТ1,5; У3
Покрытие: УТ2,5 – оцинкованный лист, УТ1,5 – горячее цинкование. У3 – Лакокрасочное покрытие.
Толщина стали согласно требованиям ГОСТ20783-81 к интенсивности распределённой нагрузки.
Материал - сталь 08ХП, 08ПС.
Ответвитель X-образный горизонтальный
Применение: разветвление кабельных трасс в горизонтальном направлении.
Климатическое исполнение и категория размещения УТ2,5;УТ1,5; У3
Покрытие: УТ2,5 – оцинкованный лист, УТ1,5 – горячее цинкование. У3 – Лакокрасочное покрытие.
Толщина стали согласно требованиям ГОСТ20783-81 к интенсивности распределённой нагрузки.
Материал сталь 08ХП, 08ПС.
Крышка Х-образного ответвителя
Применение: защита кабеля от повреждения при разветвлении кабельных трасс в горизонтальном направлении.
Климатическое исполнение и категория размещения УТ2,5;УТ1,5; У3
Покрытие: УТ2,5 – оцинкованный лист, УТ1,5 – горячее цинкование. У3 – Лакокрасочное покрытие.
Толщина стали согласно требованиzv ГОСТ20783-81 к интенсивности распределённой нагрузки.
Материал сталь 08ХП, 08ПС.

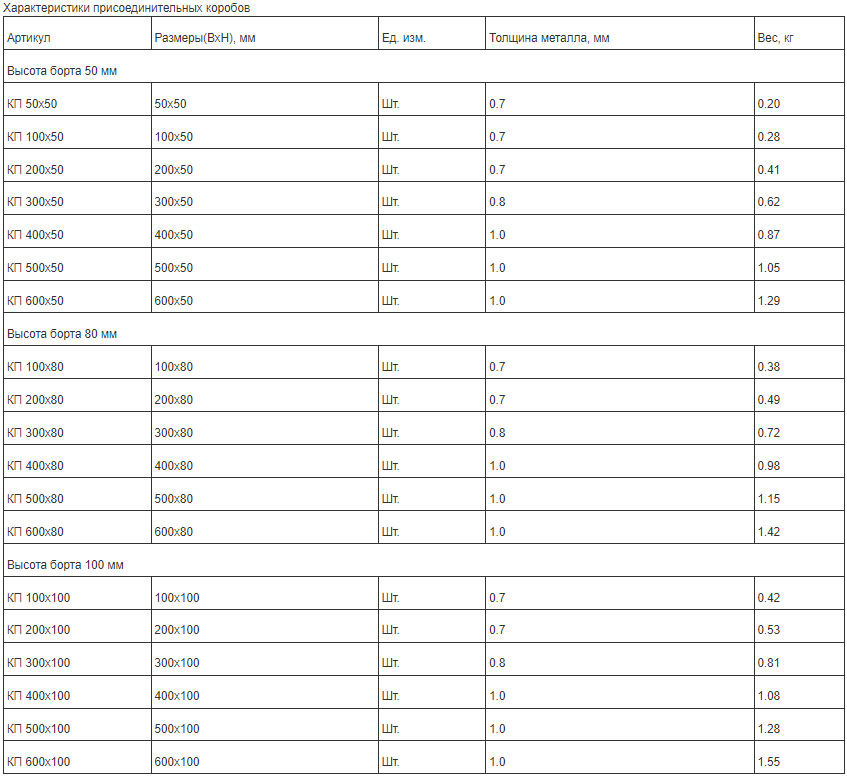

Короб присоединительный
Короб присоединительный - металлическое устройство, изготовленное из стали 08 ХП или 08 ПС в соответствии с требованиями ГОСТ 20783-81 «Металлические лотки для электропроводок».
Короб присоединительный предназначен для прокладывания электрических кабелей и проводов, находящихся под напряжением, равным 1000 В.
Короб присоединительный защищает кабельную линию от различных вредных воздействий:
- Повышенная влажность.
- Механические воздействия.
- Проникновение грызунов.
Конструкция состоит из стального профиля П-образного сечения и защелкивающейся крышки. Крепление конструкций производится при помощи специальных скоб и болтов.
Разновидности изделий.
Учитывая особенности размещения проводов, короба выполняются в различных конфигурациях:
прямой, тройниковый, угловой, крестообразный.
В зависимости от климатических условий, изделия классифицируются по видам покрытий материалов изготовления: УТ 2,5 – из стального листа холодного оцинкования; УТ 1,5 – горячего оцинкования; У 3 – покрытие лакокрасочными материалами.
Различают также одноканальные и многоканальные изделия различной длины.

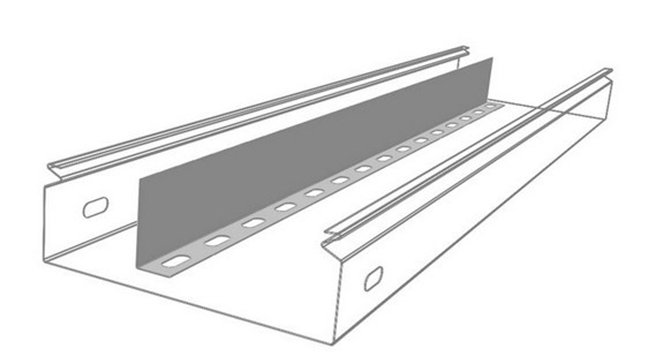

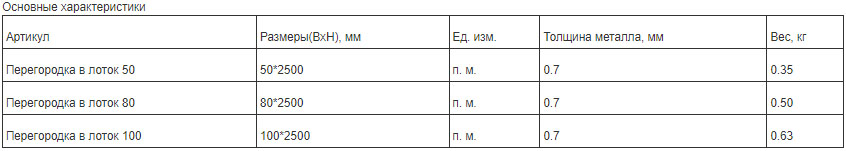

Разделитель лотка
Перфорированные перегородки для лотков востребованы на строительном рынке для установки и защиты силовых и информационных кабелей в промышленной и гражданской сфере.
Назначение перегородки кабельного лотка – разведение кабельных силовых; игнальных; информационных потоков внутри лотка. Возникающие от каждой из групп кабелей помехи электромагнитной природы гасятся тоже разделителями.
Конструкция перегородки для лотка представлена в виде уголка, длиной от двух метров с перфорационными отверстиями овальной формы по одной из сторон. Материалом для него служит нержавеющая оцинкованная сталь, толщиной 0,7-1,5 мм. Вместо оцинковки может быть использован защитный полимер. Крепится перфорированная перегородка внутри лотка с помощью стандартных крепежных элементов.

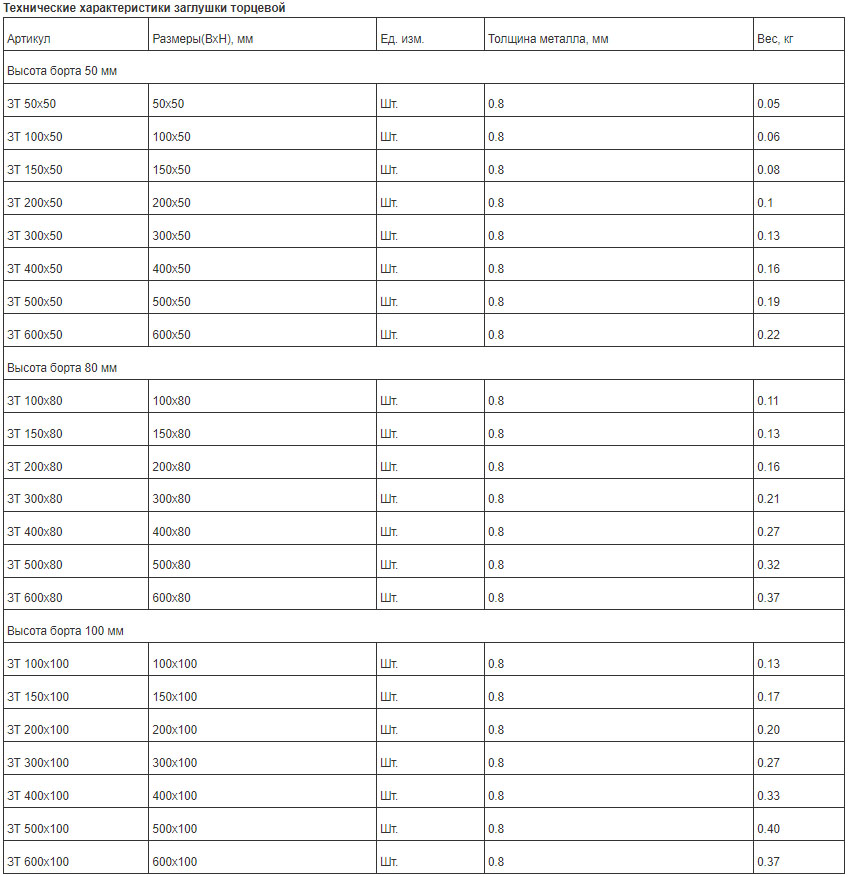

Заглушка торцевая
Заглушка торцевая представляет собой прямоугольное изделие, которое предназначено для монтажа его на конец кабельного лотка по окончании трассы. При помощи данной конструкции, кабельная линия приобретает законченный вид, а также заглушка уберегает кабель от повреждений так же, как и вертикальный внешний угол.

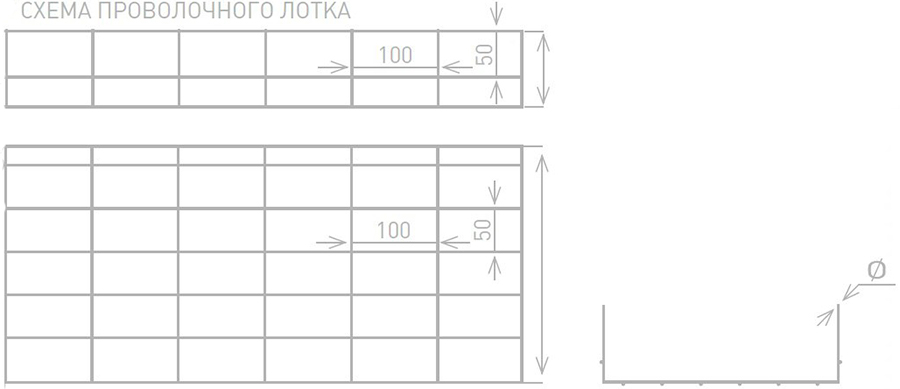

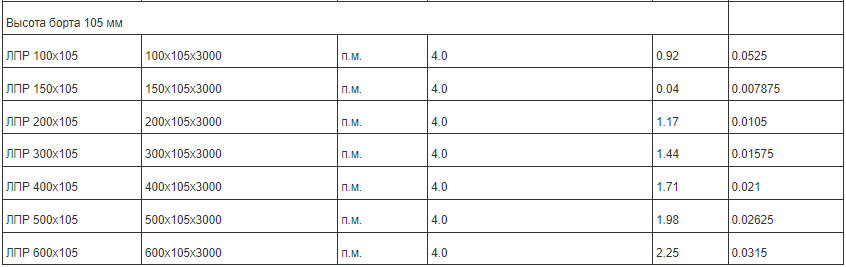

Проволочные лотки ЛПР
Проволочные лотки предназначены для устройства трасс напряжением до 1000 В, прокладки информационных и силовых кабелей внутри сооружений и зданий. Проволочные лотки изготавливаются из проволоки (ГОСТ 328274),
оцинкованной по методу Т. Сендзимира ГОСТ 9.307-89. Проволочный лоток изготавливают методом контактной сварки. Соединение между лотками осуществляется встык специальными соединительными комплектами. Соединение лотка и крышки осуществляется с помощью прокатного замка на крышке, которая плотно защелкивается на лотке.
Стандартная длина лотка составляет 3000 мм.
Высота борта лотков может варьироваться от 35 до 200 мм, ширина от 50 до 600 мм.
Проволочный лоток изготавливают методом контактной сварки.
Стандартные проволочные лотки изготавливаются из оцинкованной проволоки толщиной 4 мм. Также возможно изготовление лотков с последующей окраской или погружением в ванны с горячим цинком, и из нержавеющей стали марки AISI 304.
Все варианты покрытия можно изготовить в усиленном варианте из проволоки толщиной 5 мм.
Вся продукция проходит проверку на соответствие стандартам качества.

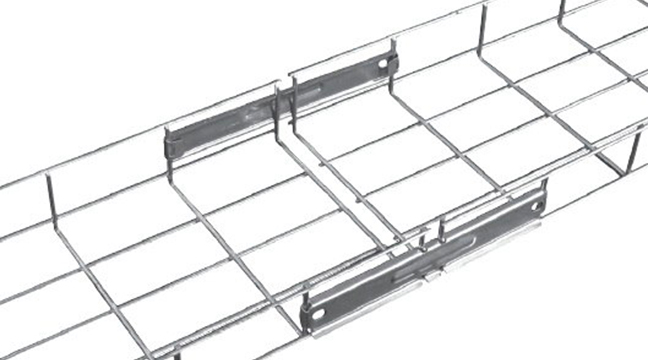

Соединитель безвинтовой для проволочного лотка
Для соединения лотков между собой используется простая безвинтовая конструкция-соединитель.
Технология соединения лотков с помощью безвинтового соединителя проста. Ее универсальность заключается в том, что она подходит ко всем типоразмерам лотка. Для монтажа необходима ручная отвертка. Лотки соединяются впритык друг к другу. Безвинтовой соединитель приставляется к боковым стенкам лотков так, чтобы лоточная проволока попала в специальное углубление в соединителе. Затем с помощью отвертки боковой загиб соединителя захватывает и закрепляет проволоку лотка. Также в ходе строительно-монтажных работ используется монтажная траверса.

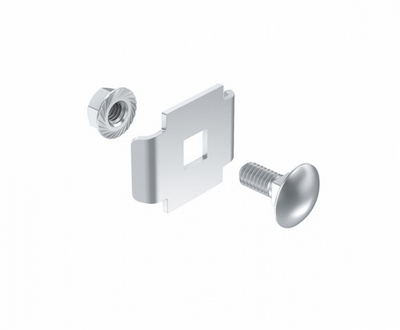

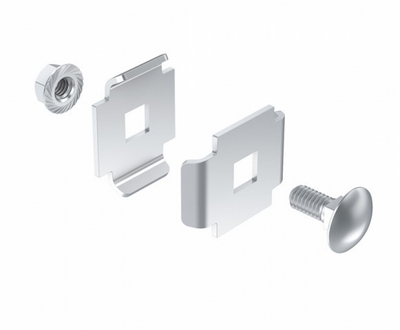

Соединительные комплекты одинарный и двойной
Соединительный комплект позволяет соединять различные элементы проволочных лотков.
Такой тип соединения обеспечивает очень надежное крепление и электрическую непрерывность.
Климатическое исполнение и категория размещения УТ2,5;УТ1,5; У3
Покрытие: УТ2,5 – оцинкованный лист, УТ1,5 – горячее цинкование. У3 – Лакокрасочное покрытие.
Толщина стали согласно требованиям ГОСТ20783-81 к интенсивности распределённой нагрузки.
Материал - сталь 08ХП, 08ПС.
Фиксатор-площадка
Фиксатор-площадка используется для подвеса лотков на шпильке. Используется для крепления лотка к стене или для соединения лотков.
Климатическое исполнение и категория размещения УТ2,5;УТ1,5; У3
Покрытие: УТ2,5 – оцинкованный лист, УТ1,5 – горячее цинкование. У3 – Лакокрасочное покрытие.
Толщина стали согласно требованиям ГОСТ20783-81 к интенсивности распределённой нагрузки.
Материал - сталь 08ХП, 08ПС.

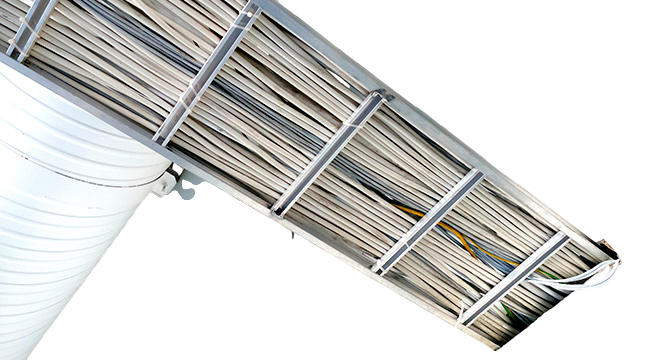

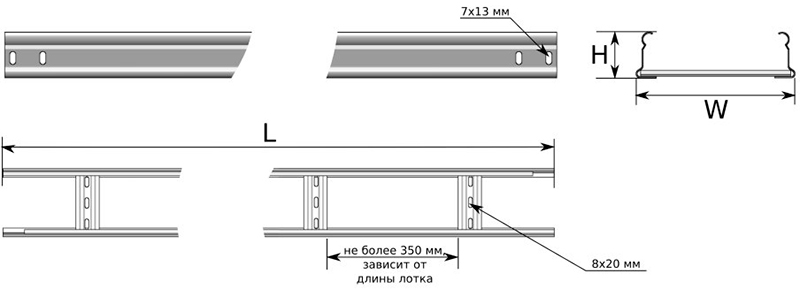

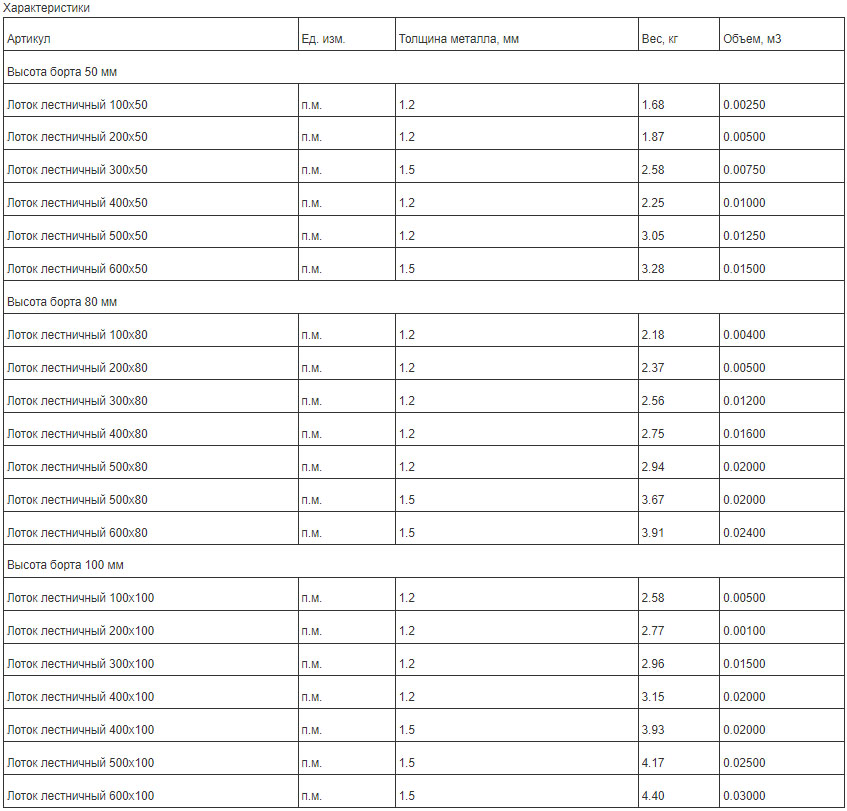

Лестничные лотки ЛЛ
Лотки лестничные используются в прокладке кабельных трасс в промышленных, коммерческих и жилых помещениях, а также вне зданий на открытом пространстве. Лотки лестничные гарантируют максимальную защиту кабеля от внешних негативных воздействий – атмосферных осадков и ветра
Лестничные лотки представляют собой несущую металлическую конструкцию, состоящую из двух бортов С-образного профиля и планок. Изготавливаются по ГОСТ Р 52868-2007. Лотки лестничного типа соединяются между собой телескопическим способом(папа-мама). Соединение лотка и крышки осуществляется с помощью прокатного замка на крышке и лотке. Стандартная длина лотка составляет 2500 мм, возможно изготовление лотков длиной 2000 мм и 3000 мм. Высота борта лотков может варьироваться от 35 до 200 мм, ширина от 50 до 600 мм. Стандартные лестничные лотки изготавливаются из оцинкованной стали толщиной 1.2 мм и 1.5 мм, усиленная серия из стали толщиной до 2 мм. Также изготавливаются лотки из черного металлопроката с последующей окраской или погружением в ванны с горячим цинком. Вся продукция проходит проверку на соответствие стандартам качества.
Преимущества кабельных лотков лестничного типа:
- Лотки лестничного типа являются многофункциональными изделиями, поэтому экономят время проведения электромонтажных работ.
- Конструктивные особенности элементов обеспечивают электрокабелю оптимальную защиту от механических и других видов повреждений. Такие лотки могут успешно эксплуатироваться в условиях агрессивных сред.
- Прочность лестничных лотков обеспечивается особой технологией соединений для выдерживания нагрузки.
- Область защитного слоя металла лотка при монтаже не нарушается, поэтому не подвергается коррозионным процессам во время эксплуатации.
Лестничные лотки обеспечивают качественную и быструю сборку кабельной трассы. Они гарантируют защиту кабеля от внешних агрессивных воздействий. Такие лотки монтируются с помощью прижимов НЛ-ПР. А также других крепежных изделий. После осуществления монтажа основания лотка укладываются провода. Они закрываются сверху крышкой.
Конструкция лотков не выглядит громоздко, но при этом позволяет удерживать тяжелые провода и кабели.

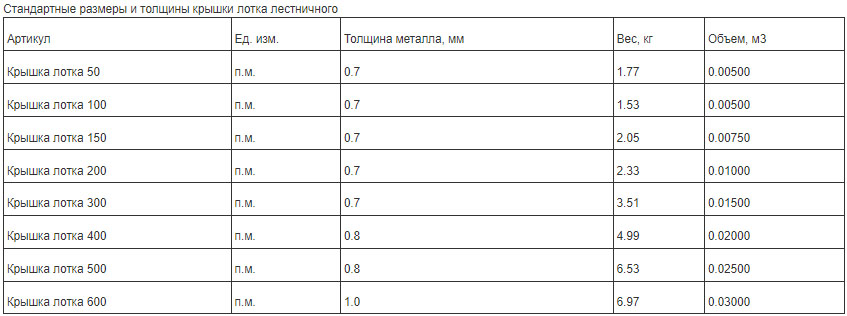

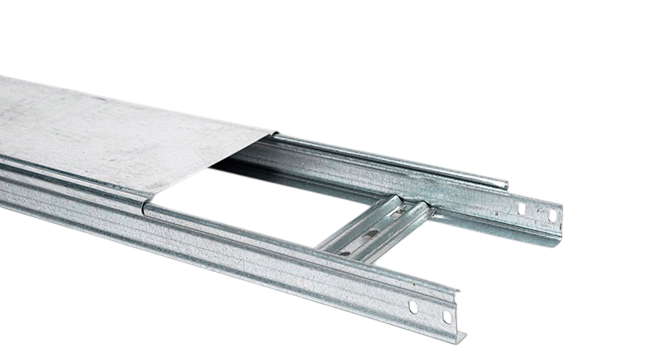

Крышка лотка лестничного
Лотки лестничного типа часто применяются в строительстве по причине их функциональных и стоимостных достоинств. Для дополнительной защиты кабеля эти изделия рекомендуется после прокладки линии закрывать крышками из оцинкованной стали.
Штатные коррозионностойкие стальные крышки могут устанавливаться на лестничные лотки всех размеров. Применение этих элементов выгодно тем, что они
- защищают проложенные кабели от механических повреждений и протечек влаги;
- придают кабельной трассе дополнительную прочность.
Крышки за счет своей формы с отгибами в форме замка легко надеваются на лоток и надежно держатся на нем. При необходимости используются дополнительные фиксаторы.
Угол лестничного лотка горизонтальный 90°
Применяются при повороте кабельных трасс в горизонтальном направлении на 90°.
Климатическое исполнение и категория размещения УТ2,5;УТ1,5; У3
Покрытие: УТ2,5 – оцинкованный лист, УТ1,5 – горячее цинкование. У3 – Лакокрасочное покрытие.
Толщина стали согласно требованиям ГОСТ20783-81 к интенсивности распределённой нагрузки.
Материал - сталь 08ХП, 08ПС.
Т-отвод лестничного лотка
Применяются при повороте кабельных трасс в горизонтальном направлении на 90°.
Климатическое исполнение и категория размещения УТ2,5;УТ1,5; У3.
Покрытие: УТ2,5 – оцинкованный лист, УТ1,5 – горячее цинкование. У3 – Лакокрасочное покрытие.
Толщина стали согласно требованиям ГОСТ20783-81 к интенсивности распределённой нагрузки.
Материал - сталь 08ХП, 08ПС.
X-Разветвитель лестничного лотка
Применяются при разветвлении кабельных трасс в горизонтальном направлении.
Климатическое исполнение и категория размещения УТ2,5;УТ1,5; У3
Покрытие: УТ2,5 – оцинкованный лист, УТ1,5 – горячее цинкование. У3 – Лакокрасочное покрытие.
Толщина стали согласно требованиям ГОСТ20783-81 к интенсивности распределённой нагрузки.
Материал - сталь 08ХП, 08ПС.
Угол лестничного лотка шарнирный
Угол лестничного лотка шарнирный используется для выполнения поворотов кабельной трассы вверх и вниз на произвольный угол.
Климатическое исполнение и категория размещения УТ2,5;УТ1,5; У3
Покрытие: УТ2,5 – оцинкованный лист, УТ1,5 – горячее цинкование. У3 – Лакокрасочное покрытие.
Толщина стали согласно требованиям ГОСТ20783-81 к интенсивности распределённой нагрузки.
Материал - сталь 08ХП, 08ПС.
Прижим НЛ-ПР лестничного лотка
Прижим НЛ ПР позволяет устанавливать кабельные лотки, которые имеют лестничный тип установки. Конструкционный элемент является важной частью, позволяющей создавать основу для прокладки проводов и кабелей. Прижим НЛ ПР позволяет крепить лестничные лотки непосредственно к консолям, а также подвесам. Прижим НЛ ПР широко применяется для прокладки энергоснабжения, осуществляемом во время возведения зданий.
Преимущества:
Доступная цена;
Возможность монтировать лотки не только встык, но и внахлест;
Совместимость прижима с разными лотками позволяет разрабатывать комплексные решения для прокладки кабелей в зданиях;
Прижим выполняется из высококачественной оцинкованной стали, прошедшей антикоррозионную обработку;
Изделие предназначено для лотков разной длины и ширины;
Прижим НЛ-ПР имеет нейтральную расцветку, благодаря которой он будет практически незаметен среди прочих элементов конструкции.
Покрытие: УТ2,5 – оцинкованный лист; УТ1,5 – горячее цинкование; У3 – лакокрасочное покрытие.
Предлагаемые прижимы соответствуют требованиям ГОСТов и прочих нормативных документов. Крепежные элементы надежны и способны прослужить длительный срок.
