Кабельные лотки AXELENT (Швеция)


Компания Axelent AB была создана в 1990 году и задумывалась как семейный бизнес. Сегодня Axelent AB общепризнан мировым лидером сегмента систем организации кабеля на основе проволочных лотков, под торговой маркой X-Tray©. Axelent AB можно классифицировать как вертикально – интегрированное предприятие, объединившее в себе практически все циклы, в том числе разработку продукта, производство собственными промышленными подразделениями, логистические структуры и сервисное обслуживание своей продукции. Приоритетами компании являются решения наилучшим образом отвечающие запросу цена/качество с точки зрения сочетания качества, стоимости и функциональных возможностей продукта. Клиенты компании заняты в различных отраслях энергетики, машиностроения, пищевой промышленности, добычи полезных ископаемых, в сфере телекоммуникаций и информационных технологий. Продукция Axelent AB характеризуется: идеальной точностью составляющих, принципом функциональности подразумевающим: максимум возможностей, минимум затрат, продуманность конструкций систем, обеспечивающей ускоренный монтаж, адаптивность и модернизацию, антикоррозийные способности и впечатляющий внешний вид.

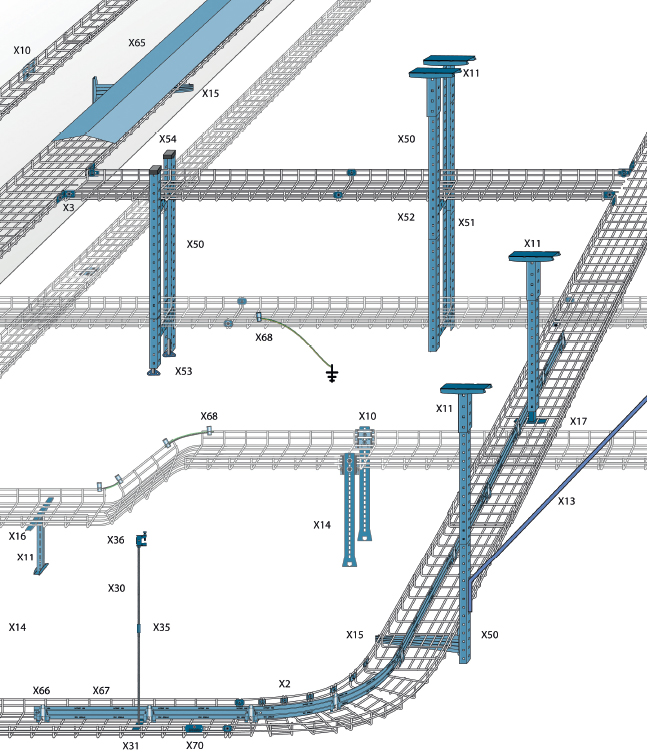

Компоненты системы проволочных лотков Axelent:
• Х2 – Комплект для крепления лотков
• Х3 – Комплект для угловых соединений лотков
• Х10 – Универсальное крепление
• Х10 – MINI Универсальное крепление MINI
• Х11 – Стойка подвесная (верхний подвес)
• Х13 – Боковой кронштейн
• Х14 – Стойка L-образная (нижняя стойка)
• Х15 – Консоль
• Х16 – Суппорт (нижняя опора)
• Х17 – Кронштейн 120-320
• Х30 – Шпилька резьбовая
• Х31 – Кронштейн 120-220
• Х35 – Дистанцирующая гайка
• Х36 – Крепление шпилек (струбцина)
• Х50 – X-профиль
• Х51 – Соединитель для X-профилей
• Х52 – Уголок для крепления X-профилей
• Х53 – Опора с регулировкой высоты для X-профиля
• Х54 – Заглушка для X-профилей
• Х65 – Крышка для лотка
• Х66 – Перегородка
• Х67 – Держатель для перегородки
• Х68 – Клипса для монтажа заземляющего кабеля
• Х70 – Клипса маркировочная
• Х3 – Комплект для угловых соединений лотков
• Х10 – Универсальное крепление
• Х10 – MINI Универсальное крепление MINI
• Х11 – Стойка подвесная (верхний подвес)
• Х13 – Боковой кронштейн
• Х14 – Стойка L-образная (нижняя стойка)
• Х15 – Консоль
• Х16 – Суппорт (нижняя опора)
• Х17 – Кронштейн 120-320
• Х30 – Шпилька резьбовая
• Х31 – Кронштейн 120-220
• Х35 – Дистанцирующая гайка
• Х36 – Крепление шпилек (струбцина)
• Х50 – X-профиль
• Х51 – Соединитель для X-профилей
• Х52 – Уголок для крепления X-профилей
• Х53 – Опора с регулировкой высоты для X-профиля
• Х54 – Заглушка для X-профилей
• Х65 – Крышка для лотка
• Х66 – Перегородка
• Х67 – Держатель для перегородки
• Х68 – Клипса для монтажа заземляющего кабеля
• Х70 – Клипса маркировочная
Важнейшее отличительное свойство системы лотков X-Tray – идеальная точность изготовления всех компонентов (лотков, соединительных и монтажных элементов). В результате у заказчика создается единая целостная система, компоненты которой точно сопрягаются между собой.
Соединительные элементы системы проволочных лотков X-Tray

• Х1 – Пластина для соединения лотков
• Х2 – Комплект для крепления лотков
• Х3 – Комплект для угловых монтажных соединений лотков
• Х4 – Пластина для соединения лотков
• Х5 – Болт
• Х6 – Фланцевая гайка
• Х2 – Комплект для крепления лотков
• Х3 – Комплект для угловых монтажных соединений лотков
• Х4 – Пластина для соединения лотков
• Х5 – Болт
• Х6 – Фланцевая гайка
Монтажные элементы системы проволочных лотков X-Tray


• Х10 – Универсальное крепление
• Х10 MINI – Универсальное крепление MINI
• Х11 – Стойка подвесная (верхний подвес)
• Х12 – Стойка поворотная
• Х13 – Боковой кронштейн
• Х14 – Стойка L-образная (нижняя стойка)
• Х15 – Консоль
• Х16 – Суппорт (нижняя опора)
• Х17 – Кронштейн 120-320
• Х18 – Кронштейн 420-620
• Х10 MINI – Универсальное крепление MINI
• Х11 – Стойка подвесная (верхний подвес)
• Х12 – Стойка поворотная
• Х13 – Боковой кронштейн
• Х14 – Стойка L-образная (нижняя стойка)
• Х15 – Консоль
• Х16 – Суппорт (нижняя опора)
• Х17 – Кронштейн 120-320
• Х18 – Кронштейн 420-620
Резьбовые шпильки системы проволочных лотков X-Tray

• Х30 – Шпилька резьбовая
• Х31 – Кронштейн 120-220
• Х33 – Универсальное крепление к потолку
• Х35 – Дистанцирующая гайка
• Х36 – Крепление шпилек (струбцина)
• Х31 – Кронштейн 120-220
• Х33 – Универсальное крепление к потолку
• Х35 – Дистанцирующая гайка
• Х36 – Крепление шпилек (струбцина)
Х-профили системы проволочных лотков X-Tray

• Х50 – X-профиль
• Х51 – Соединитель для X-профилей
• Х52 – Уголок для крепления X-профилей
• Х53 – Опора с регулировкой высоты для X-профиля
• Х54 – Заглушка для X-профилей
• Х51 – Соединитель для X-профилей
• Х52 – Уголок для крепления X-профилей
• Х53 – Опора с регулировкой высоты для X-профиля
• Х54 – Заглушка для X-профилей
Дополнительные аксессуары системы проволочных лотков X-Tray


• Х60 – Ограничитель радиуса изгиба
• Х61 – Болт
• Х62 – Фланцевая гайка
• Х63 – Крепление для дополнительных аксессуаров
• Х64 – Перегородка L-образная
• Х65 – Крышка для лотка
• Х66 – Перегородка
• Х67 – Держатель для перегородки
• Х68 – Клипса для монтажа заземляющего кабеля
• Х70 – Клипса маркировочная
• Х72 – Защитный пластиковый колпачок
• Х61 – Болт
• Х62 – Фланцевая гайка
• Х63 – Крепление для дополнительных аксессуаров
• Х64 – Перегородка L-образная
• Х65 – Крышка для лотка
• Х66 – Перегородка
• Х67 – Держатель для перегородки
• Х68 – Клипса для монтажа заземляющего кабеля
• Х70 – Клипса маркировочная
• Х72 – Защитный пластиковый колпачок
Специальные инструменты системы проволочных лотков X-Tray

Х75 Кусачки

Х76 Ключ
Задача проволочных лотков Axelent обеспечение максимальной гибкости в процессе монтажа системы. В компании внедрена система индивидуального заказа на нестандартные размеры лотков - производство габаритов и форм с учетом потребностей заказчиков при максимальной ширине 1 метр, а длине – 3 метра. Имеется сертификат международного стандарта IEC 61537
После тщательного анализа рынка сварочных агрегатов, компанией принято решение о производстве собственного сварочного оборудования, чтобы обеспечить безупречное качество сварных соединений проволочных конструкций.
С целью исключить возможность травмирования персонала или повреждения оболочки кабелей, все торцы проволоки в местах соединения обязательно закругляются.

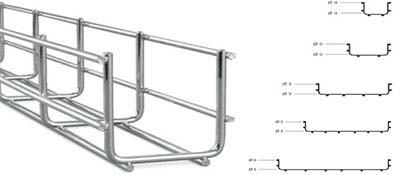

X-TRAY 60 – Стандартные лотки высотой 60 мм
Вариативность ширины 60/120/220/320/420 при стандартной высоте 60 мм. Целевое назначение - эффективная поддержка кабелей вдоль всей трассы. Антикоррозийная защита позволяет устанавливать лотки для эксплуатации как на улице, так и в помещениях.

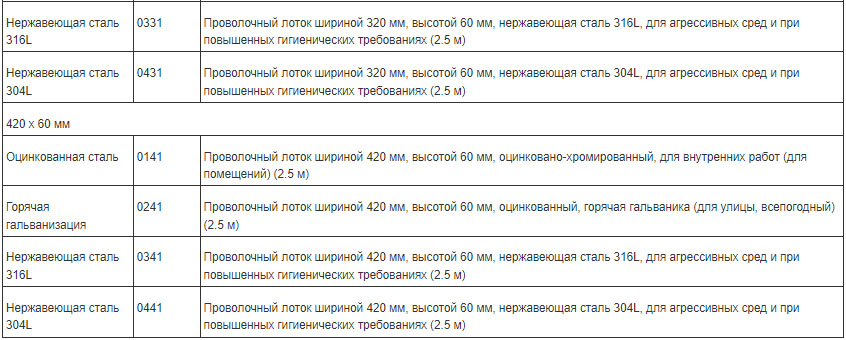

Технические характеристики кабельных лотков Axelent X-TRAY 60

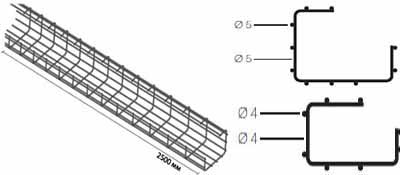

X-TRAY G – G-образные лотки
G-образный лоток с вариантами высоты 60/120 мм и ширины 100/150 мм. Целевое назначение - эффективная поддержка кабелей вдоль всей трассы. Антикоррозийная защита позволяет устанавливать лотки для эксплуатации как на улице, так и в помещениях. Толщина стали от 4 до 5 мм

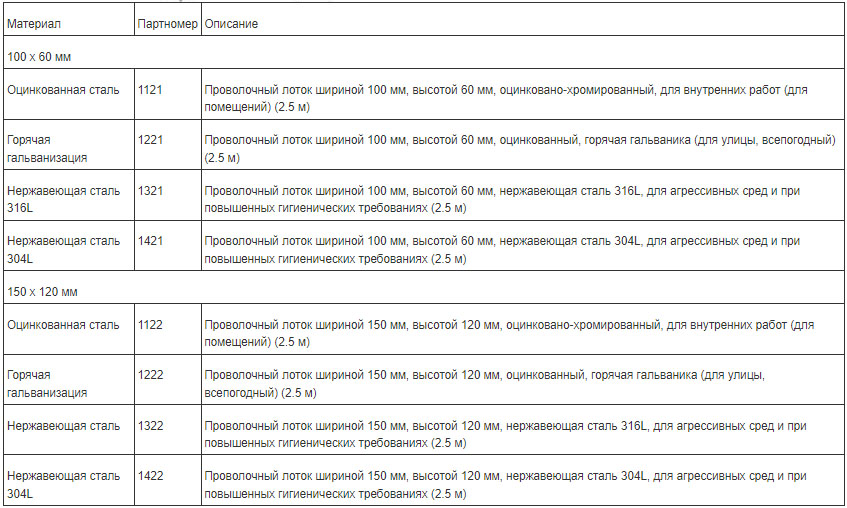

Технические характеристики кабельных лотков Axelent X-TRAY G

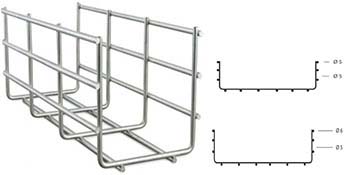

X-TRAY 110 – Стандартные лотки высотой 110 мм
При высоте лотка 110 мм предлагаются варианты по ширине:120/220/320/420/520/620 мм.
Целевое назначение - эффективная поддержка кабелей вдоль всей трассы. Антикоррозийная защита позволяет устанавливать лотки для эксплуатации как на улице, так и в помещениях. Толщина стали от 5 до 6 мм

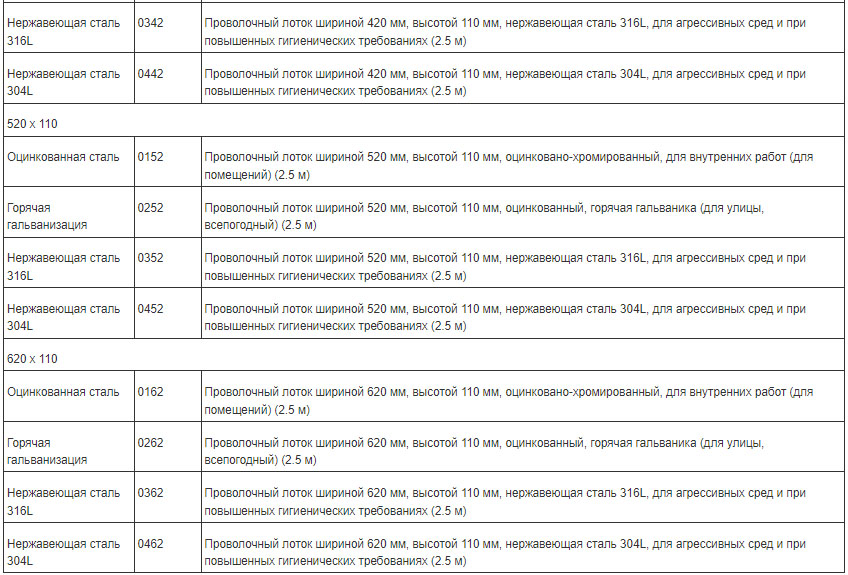

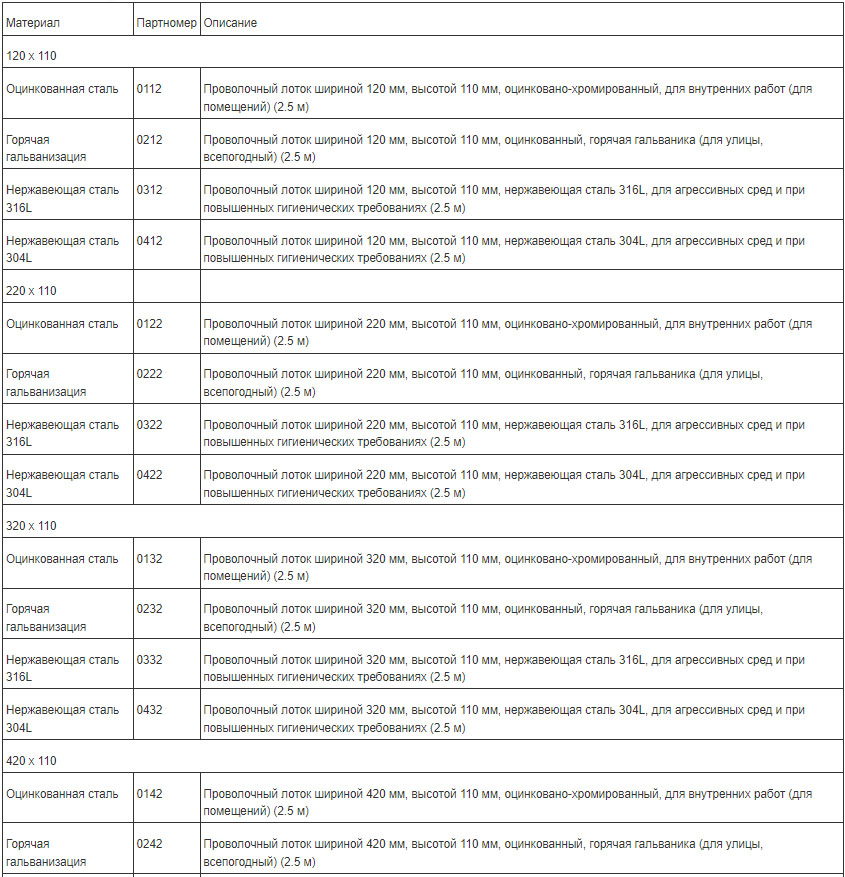

Технические характеристики кабельных лотков Axelent X-TRAY 110

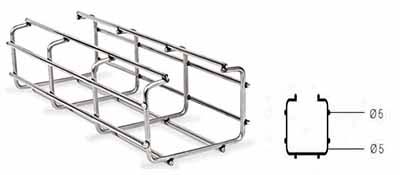

X-TRAY C – C-образные лотки
С-образный лоток высотой 80 шириной 120 мм и высотой 120 при ширине 220 мм.
Целевое назначение - эффективная поддержка кабелей вдоль всей трассы. Антикоррозийная защита позволяет устанавливать лотки для эксплуатации как на улице, так и в помещениях. Толщина стали 5 мм.

Технические характеристики кабельных лотков Axelent X-TRAY C

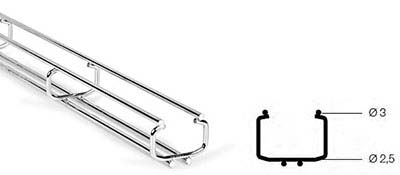

X-TRAY MINI – лотки
Типоразмеры серии MINI 30х22, 40х22, 40х32 мм, предназначены исключительно для легких инсталляций. Антикоррозийная защита позволяет устанавливать лотки для эксплуатации в сухих отапливаемых помещениях и промышленных зонах с высоким уровнем влажности и агрессивности среды. Альтернатива пластиковым кабельным каналам и металлическим коробам. При создании X-Tray® MINI учтены все нюансы, связанные с удобством монтажа и эксплуатации. Обрезка и изгибы осуществляются простым и удобным способом непосредственно на месте монтажа. Никаких сложных креплений: лотки X-Tray® MINI устанавливаются при помощи простого крепления или фиксации сваркой.

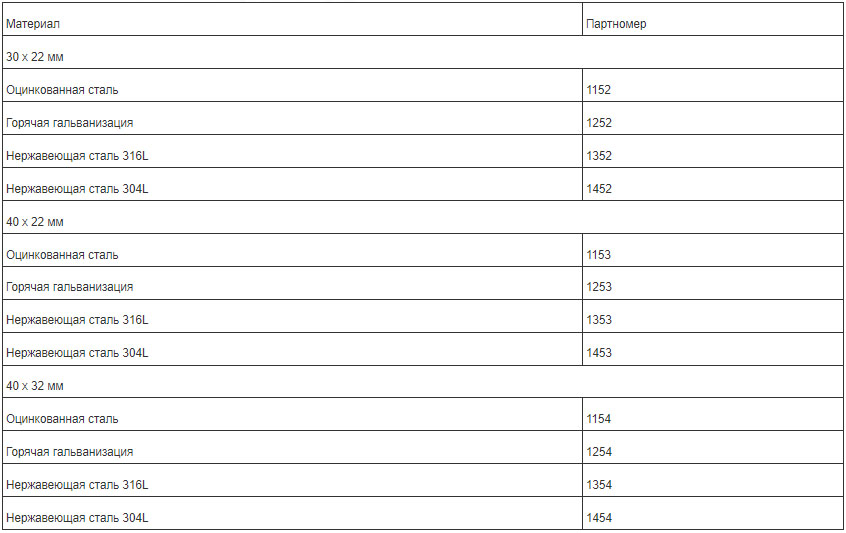

Технические характеристики кабельных лотков Axelent X-TRAY MINI

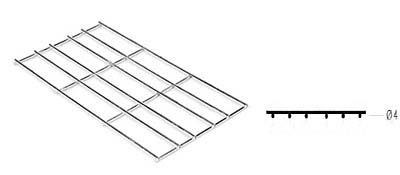

X-TRAY FLAT – I-образные лотки
Для внутренних работ (только в помещениях) предназначены I-образные лотки. Толщина стали 4 мм

Технические характеристики кабельных лотков Axelent X-TRAY FLAT

Система X-RACK
X-RACK- это комплексное решение для планирования серверных комнат. Имеющаяся номенклатура X-профилей и аксессуаров к ним позволяет строить телекоммуникационные стойки широкой номенклатуры с гибкими возможностями конфигурации под запросы клиента.
X-Rack – это эффективная система, отличающаяся простотой сборки: монтаж может провести один человек. Система исключает вероятность перегрева за счет того, что Вы сами можете установить нужное направление воздушного потока.
X-Rack обеспечивает оптимальное использование монтажного пространства. Стойки сопряжены друг с другом общим боковым профилем, что позволяет сэкономить место и упростить монтаж. Стойка гибко адаптируется под размеры и условия помещения заказчика. Система позволяет осуществлять полный контроль над серверной комнатой, предоставляя удобный доступ к оборудованию, соединениям и кабельным сетям. Есть возможность с легкостью перемещать, дополнять и вносить необходимые изменения в систему.
X-Rack – это техническая система, предназначенная как для монтажа стоек, так и для прокладки кабелей. Ее использование в сочетании с X-профилями и кабельными лотками позволяет строить гибкие конструкции для организации кабельной проводки.

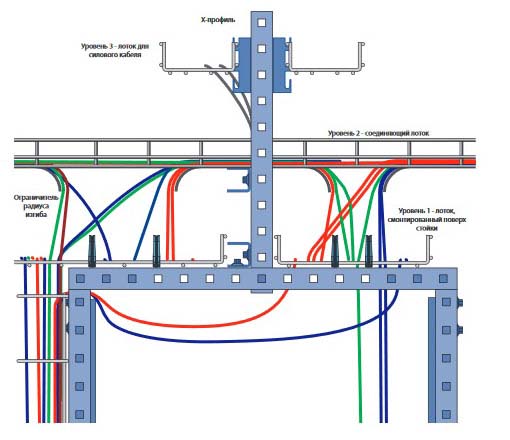

Трехуровневая модель организации кабелей предотвращает спутывание пучков и позволяет контролировать обслуживание серверного помещения в условиях наращивания кабельных трасс. Концепция системы состоит в установке лотков на разных уровнях. Кабели, уложенные в лотки и смонтированные поверх стоек, укладываются в один ряд. Кабели, идущие от одного ряда к другому или от одной стойки к другой, уложены в соединяющие лотки. Силовой кабель прокладывается в отдельном лотке на безопасном расстоянии. Ограничители радиуса изгиба дополнительно защищают кабель, а перегородки разделяют кабельные лотки.
