Терминология и определения перфорированные лотки - Кабельнесущие системы Cabletray.ru

Металлические перфорированные лотки – представляют собой «U»-образный прямоугольный профиль в виде короба, выполненный из листовой низкоуглеродистой стали различной толщины. Предварительно лист стали проштамповывается, в результате чего появляются отверстия различной формы, перфорация. Перфорация может быть только на днище лотка, а также может быть и на боковых стенках, в зависимости от их высоты. Конструктивно концы лотков имеют различное исполнение: либо ровные одинаковые концы, либо парные конструкции, позволяющие соединять и скреплять лотки друг с другом внахлест. Для увеличения прочности лотка, многие производители делают специальные ребра жесткости по верхней части бортика, либо по днищу лотка. Кроме того, металлический перфорированный лоток может комплектоваться крышкой сверху лотка. По способу крепления крышки перфорированные лотки бывают замковые и простые. В первом случае край борта лотка имеет конструктивные особенности для прочной фиксации крышки с помощью защелки, во втором случае бортик ровный и крышка просто одевается на лоток, требуя специального крепежного элемента для прочной фиксации крышки.

Материал, из которого производятся металлические перфорированные лотки должен отвечать определенным требованиям, а именно:

Материалом, полностью удовлетворяющем вышеперечисленным условиям является сталь. Поэтому металлические перфорированные лотки изготавливаются из оцинкованного стального листа различной толщины или из нержавеющей листовой стали также различной толщины. Производители используют отличающиеся технологии для производства металлических перфорированных лотков из оцинкованный стали:

Разработано несколько технологий антикоррозийной обработки стали, применяемых для изготовления металлических перфорированных лотков:

Соответствующая форма профиля лотка изготавливается из листовой или рулонной стали с помощью холодного проката или штамповки.

Металлические перфорированные лотки используются для защиты и поддержки кабелей в условиях открытого монтажа кабеленесущей трассы преимущественно в помещениях. Кабели могут быть различного назначения: силовые кабели напряжением до 1000 В, телекоммуникационные кабели, оптические. Используются для горизонтальных, и наклонных участков трассы. Металлические перфорированные лотки обладают средней нагрузочной способностью и этим качеством определяется сфера их применения. Из металлических перфорированных лотков монтируются силовые кабельные трассы на промышленных предприятиях, объектах гражданского строительства, объектах коммерческого назначения. В то же время, в силу наличия перфорации металлические кабельные лотки отводят тепло, выделяемое кабелями, воздухообмен исключает оседание конденсата и влаги внутри лотка, а наличие крышки на лотки позволяет защитить кабели лучше, чем при использовании проволочных или лестничных лотков.

Оптимальный способ организации кабельной трассы внутри помещений – это применение системы металлических перфорированных кабельных лотков. В состав системы входят прямые лотки, фасонные аксессуары для организации поворотов и изгибов трассы, соединительные элементы для скрепления лотков и фасонных аксессуаров между собой, резьбовые соединители для прочного соединения элементов системы между собой, крышки для защиты проложенных кабелей от внешних воздействий, монтажные элементы (опоры, кронштейны) для поддержания кабеленесущей трассы на определенной высоте или прикрепления трассы к стене, потолку и т.д.

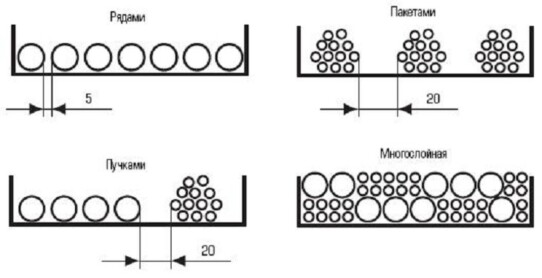

Кабель укладывается на перфорированное дно лотка и крепится к лотку через отверстия перфорации. Ширина металлического перфорированного лотка, высота бортика и толщина листа металла взаимосвязаны. Чем шире лоток, тем больше в него можно уложить кабеля, вес кабеля увеличивается, следовательно, высота бортика и толщина металла должны увеличиваться, для обеспечения прочности лотка и защиты кабеля от повреждений и разрывов. Вес кабелей в лотке должен быть распределен равномерно. Дополнительным фактором, ограничивающим вес лотка с кабелем является нагрузочная способность монтажных опор и кронштейнов. Количество опор и расстояние между ними определяется нагрузочной способностью лотка. Так как по характеристикам прочности металлические перфорированные лотки находятся в середине по сравнению с другими типами лотков, то расстояние между опорами может быть больше, чем в случае с проволочными лотками, но меньше, чем в случае с лестничными лотками. В любом случае, лоток заполняется кабелем не полностью – необходимо обеспечить отвод тепла, который может возникать при нагреве кабеля и радиус изгиба кабеля для обеспечения поворотов и разветвлений трассы. Варианты прокладки кабеля в лотке следующие:

Монтаж металлических перфорированных лотков заключается в соединении между собой прямых и фасонных элементов. Сам принцип соединения элементов в систему может быть внахлест или встык. В первом случае требуется, чтобы концы лотков и аксессуаров имели парные конструкции, позволяющие прочно фиксировать их между собой. Во втором случае соединение происходит с помощью соединительных пластин, фиксирующих элементы системы с помощью резьбовых соединителей. Крепление лотков и фасонных аксессуаров к монтажным опорам и кронштейнам должно быть разборным, поэтому осуществляется с помощью специальных крепежных элементов.

Фасонные элементы для металлических перфорированных лотков по разнообразию превосходят аналогичные элементы проволочных и лестничных лотков. Это означает, что наиболее гибкой, сложной и извилистой может быть кабеленесущая трасса собранная на металлических перфорированных лотках.

Основными фасонными элементами металлических перфорированных лотков являются:

Металлические перфорированные лотки на российском рынке представлены от следующих производителей:
