Группа компаний VERGOKAN базируется в Бельгии, специализируется на разработке технологий по металлообработке. С 1982 года начато производство изделий для электротехнических систем и до сих пор это единственный и крупнейший производитель подобной продукции в Бельгии. Головной офис компании расположен в Оуденарде, предприятия – в Круисхойтеме и Мускорене. С 2010 года работает предприятие в России, где под контролем бельгийских специалистов выпускают лотки и аксессуары для кабеленесущих систем из стали европейских производителей. Также в России расположен логистическо-складской офис компании. На сегодняшний день фирма VERGOKAN выпускает изделия для кабеленесущих конструкций очень высокого качества, полностью соответствующих заявленным параметрам, а также пожаробезопасные системы монтажа кабелей. Системы монтажа позволяют укладывать как силовой электротехнический кабель, так и слаботочный телекоммуникационный, а также пневматические и гидравлические кабели. Технология производства позволяет производить оцинкование изделий разными методами и для разных целей: по методу Сендзимира, горячее цинкование погружением, гальваническое покрытие. Такие методы цинкования обеспечивают высокую точность размеров изделий, без наплывов, что позволяет выпускать изделия индивидуальных размеров под потребности конкретного клиента.

Фирма VERGOKAN признанный и широко известный производитель кабеленесущих систем на мировом рынке. Ее продукция экспортируется в страны западной и восточной Европы, России и на восток. Высокое качество продукции подтверждается следующими сертификатами:

- Сертификат VDE ECSCIG 021-024 подтверждающий уровень безопасности и прочности продукции;

- Сертификат Е-30, Е-90 – невозгораемость конструкции в течении 30 или 90 минут по стандарту DIN 4102-12;

- Сертификат Соответствия в области пожарной безопасности на территории РФ, согласно требованиям ГОСТ Р 17516;

- Сертификат ГОСТ, разрешающий использование изделий фирмы VERGOKAN на российскомынке;

- Сертификат подтверждающий, что производство и проектирование продукции компании VERGOKAN осуществляется с использованием системы качества, соответствующей стандарту ISO 9001:2009;

Номенклатура лотков для кабеленесущих систем фирмы VERGOKAN включает в себя следующие:

- металлические лотки;

- лестничные лотки;

- проволочные лотки;

- аксессуары;

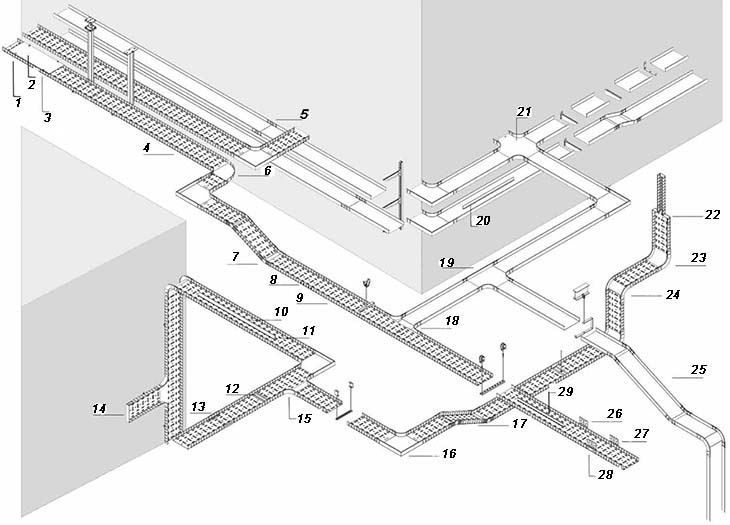

1.​ DCL

2.​ D

3.​ DCO

4.​ KBS 60

5.​ V 60*200

6.​ VH

7.​ DS

8.​ KBV

9.​ KBSI 60

10.​ SLIS

11.​ CL

12.​ BVSI

13.​ LV

14.​ E

15.​ AS

16.​ B 90

17.​ SDB

18.​ AZH

19.​ T

20.​ SIN

21.​ KA

22.​ VS

23.​ SB 90

24.​ VB 900

25.​ KGI 60

26.​ MPV

27.​ MPVCL

28.​ MP

29.​ SLOS

Металлические лотки выпускают перфорированные и неперфорированные. Изготавливаются из стали, защищенной от коррозии следующими к методами: 1) оцинкование методом Сендимира EN 10346:2011; 2) оцинкование методом погружения EN 1461:2011; 3) электролитическое оцинкование EN 2081; 4) сочетание горячего цинкования с последующей порошковой окраской BPR 1197. Также выпускаются лотки из нержавеющей стали, стандарт 316 L. Применяются для сборки кабельной трассы.

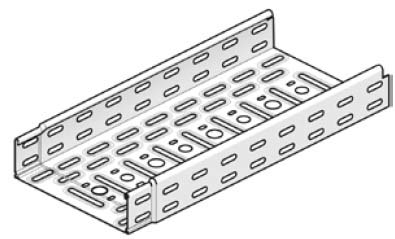

Технические характеристики металлических перфорированных лотков фирмы VERGOKAN:

- различные узоры перфорации;

- телескопические концы позволяют соединять лотки путем вставки одного лотка в другой без применения соединителей;

- могут фиксироваться комплектом болтов;

- высота лотков 35 мм, 60 мм, 85 мм, 110 мм;

- ширина лотков от 50 мм до 600 мм;

- стандартная длина лотков 3 метра;

- возможен выпуск лотков различной длины от 1,8 м с шагом 0,1 м до 6 м;

- толщина листа стали от 0,75 мм до 1,5 мм;

- нагрузочная способность до 220 кг/м;

- собственный вес лотка от 1,54 кг/м до 10,58 кг/м;

- телескопические концы позволяют соединять лотки путем вставки одного лотка в другой без применения соединителей;

- также могут фиксироваться комплектом болтов;

- высота лотков 35 мм, 60 мм, 85 мм, 110 мм;

- ширина лотков от 50 мм до 600 мм;

- стандартная длина лотков 3 метра;

- возможен выпуск лотков различной длины от 1,8 м с шагом 0,1 м до 6 м;

- толщина листа стали от 0,75 мм до 1,5 мм;

- нагрузочная способность до 220 кг/м;

- собственный вес лотка от 1,70 кг/м до 12,10 кг/м;

- удобно крепить кабель внутри лотка;

- удобно крепить лотки как стене, так и потолку;

- высокая стойкость к коррозии увеличивает срок эксплуатации до 20 лет;

- конструктивно обеспечено заземление системы;

- удобство доступа к системе при монтаже, дальнейшем развитии системы;

- удобство доступа при обслуживании системы;

- высокая прочность соединения лотков между собой за счет специальной формы крепления;

- удобный ряд типоразмеров позволяет собрать систему любой конфигурации;

- короткие сроки поставки;

- низкая цена.

Аксессуары для лотков имеют те же типоразмеры по высоте и ширине, что и сами лотки. Изготавливаются из оцинкованной стали соответствующей толщины и делятся на соединительные аксессуары и фасонные элементы.

Соединительные аксессуары применяются для соединения лотков по прямой линии. Разработана конструкция соединителя быстрой фиксации, что позволяет не использовать резьбовые фиксаторы, экономить время и деньги при монтаже лотков.

1.​ Соединитель шарнирный

2.​ Соединитель быстрой фиксации

3.​ Соединитель

- размеры соответствуют размерам лотков.

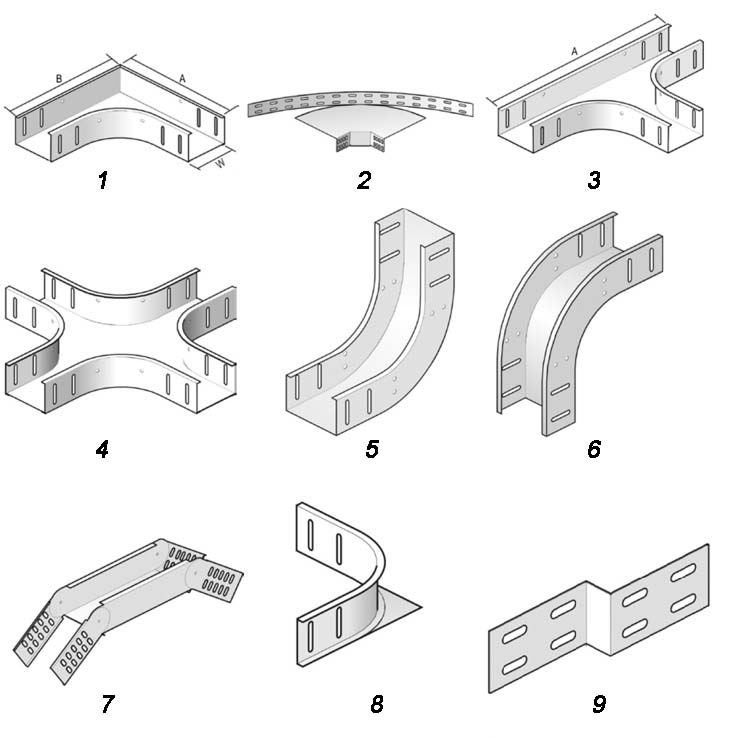

Фасонные аксессуары служат для исполнения изгибов и поворотов трассы

1.​ Угол горизонтальный 900

2.​ Угол регулируемый

3.​ Ответвитель горизонтальный Т- образный

4.​ Ответвитель Х-образный

5.​ Угол вертикальный внутренний 900

6.​ Угол вертикальный внешний 900

7.​ Секция шарнирная

8.​ Ответвитель универсальный

9.​ Редукция

- типоразмеры аксессуаров соответствуют типоразмерам лотков

1.​ KLVB

2.​ AB35*110

3.​ KL 60

4.​ KLT

5.​ KLK

6.​ KLB

7.​ KL 60

8.​ BK

9.​ V 60*200

10.​ VS

11.​ DS

12.​ DCL

13.​ D

Лестничные лотки изготавливаются из стали, защищенной от коррозии следующими к методами: 1) оцинкование методом Сендимира EN 10346:2011; 2) оцинкование методом погружения EN 1461:2011; 3) электролитическое оцинкование EN 2081; 4) сочетание горячего цинкования с последующей порошковой окраской BPR 1197. Также выпускаются лотки из нержавеющей стали, стандарт 316 L. Применяются для сборки кабельной трассы, несущей тяжелые кабели внутри и вне помещений. Выпускается семь модификаций лестничных лотков: стандартный кабельный лоток лестничного типа, лестничный лоток с телескопическими концами для легкой сборки, лотки с неплоскими лонжеронами прямоугольного сечения, лотки лестничные для вертикальных участков трассы, лотки тяжелые повышенной прочности для промышленных предприятий.

- высота лотков 60 мм, 85 мм, 100 мм, 110 мм, 150 мм, 200 мм;

- ширина лотков от 150 мм до 600 мм;

- длина лотков двух размеров 3 метра и 6 метра;

- на заказ возможно изготовление лотков до 9 метров длиной;

- толщина листа стали от 1,0 мм до 2,0 мм;

- нагрузочная способность от 130 кг/м до 895 кг/м

- собственный вес лотка от 0,79 кг/м до 11,310 кг/м

Преимущества применения лестничных лотков фирмы VERGOKAN:

- большая несущая способность при относительно небольшом весе лотков;

- максимальная вентиляция кабелей внутри лотка;

- легкий монтаж лотков между собой, монтаж вплотную друг к другу, монтаж к стене или потолку;

- открытый способ прокладки лотков;

- удобство доступа к системе при монтаже, дальнейшем развитии системы;

- удобство доступа при обслуживании кабелей внутри;

- специальные зажимы позволяют соединять лотки в параллельные линии без винтов;

- разнообразные варианты исполнения лотков обеспечивают широкое применение;

- короткие сроки поставки;

- низкая цена.

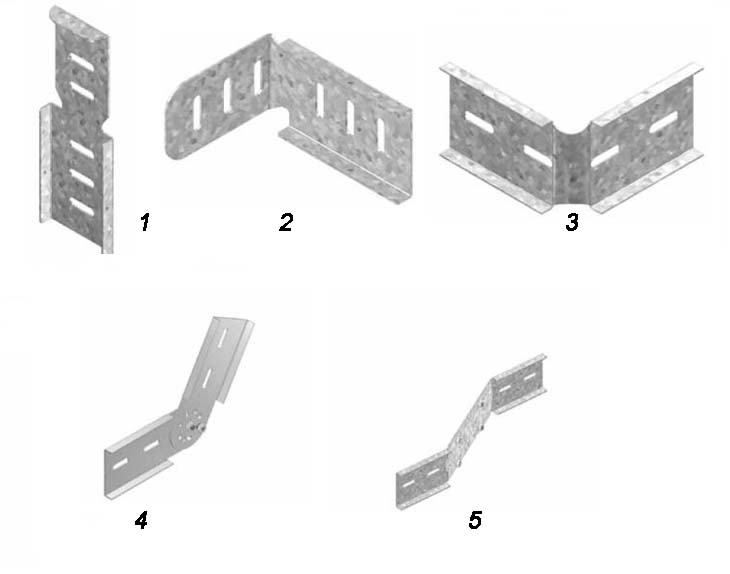

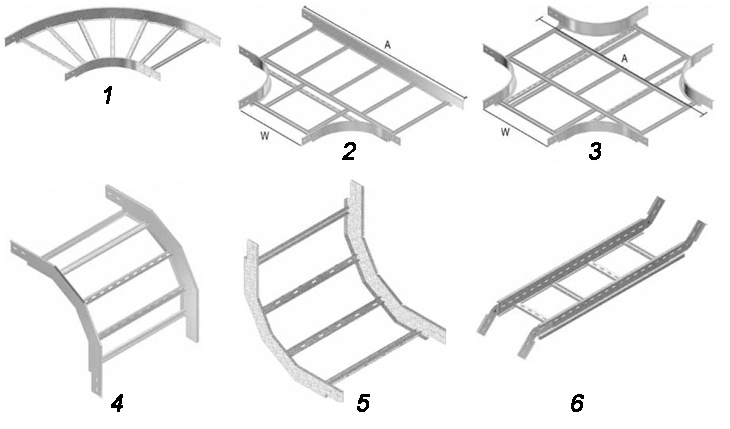

Аксессуары включают в себя соединительные элементы и фасонные.
