Опорные конструкции
Определение
К опорным конструкциям относятся различные перфопрофили: стойки, консоли, полки, планки. Перфопрофили – представляют собой металлическую конструкцию с нанесенной по всей длине перфорацией. Перфопрофили изготавливаются различного профиля: «U»-образный профиль в виде короба небольшой ширины, «L»-образный профиль, «Z»-образный профиль, плоский профиль. Стойки, консоли более длинные с одинаковой высотой борта, полки, планки – короткие с уменьшающейся высотой борта. Полки и планки имеют один конец ровный, а другой имеет выштамповку, соответствующую форме перфорации на стойке, консоли, чтоб несущая опора собиралась легко и просто. Выполнены опорные перфопрофили из цельной листовой низкоуглеродистой стали большой толщины с регулярной перфорацией по одной из сторон или по всем сторонам профиля. Размер отверстий перфорации на консолях и стойках позволяет использовать крепление закладной гайкой М6 к стене или потолку
Материал из чего изготавливается. Способ изготовления
Материал, из которого производятся металлические перфорированные профили должен отвечать определенным требованиям, а именно:
- быть прочным, чтоб опорные перфопрофили не прогибались и не ломались под тяжестью нагрузки;
- быть стойким к коррозии длительный срок, в разных средах, в широком диапазоне температур;
- быть стойким к контактной коррозии, возникающей между двумя различными металлами в местах соединения лотков с профилями;
- быть невозгораемым и негорючим;
- обладать электропроводностью для защиты несущих лотков от токов молнии;
Материалом, полностью удовлетворяющем вышеперечисленным условиям является сталь. Поэтому металлические перфорированные профили изготавливаются из оцинкованного стального листа большой толщины или из нержавеющей листовой стали также большой толщины. Производители используют отличающиеся технологии для производства металлических перфорированных профилей из оцинкованный стали:
- изготовление лотков из предварительно оцинкованной листовой стали;
- изготовление лотков из неоцинкованной низкоуглеродистой листовой стали с последующим цинкованием готового лотка. Второй способ позволяет защитить от коррозии места срезов и сварки.
Разработано несколько технологий антикоррозийной обработки стали, применяемых для изготовления металлических перфорированных профилей:
- оцинковка по методу Сендзимира заключается в прохождении рулонной стали через ванну с горячим раствором цинка. При этом цинковое покрытие наносится на сталь с двух сторон. Толщина цинкового покрытия составляет от 10 мкм до 20 мкм. Российский стандарт ГОСТ 14918-80, европейский стандарт DIN EN ISO 10143. Затем оцинкованная сталь режется на полосы.
- оцинковка по методу двойного горячего погружения заключается в прохождении рулонной стали через две ванны. В одной горячий раствор чистого цинка, в другой горячий раствор цинка с алюминием. Наличие алюминия улучшает электропроводность лотка. Толщина покрытия составляет не менее 40 мкм с каждой стороны. Европейский стандарт DIN EN ISO 10346. Затем обработанная сталь режется на полосы.
- оцинковка по методу погружения в раствор цинка каждого отдельного готового изделия. Толщина покрытия составляет до 70 мкм. В данном случае покрываются цинком все срезы и места сварки. Российский стандарт ГОСТ 9.307-89, европейский стандарт DIN EN ISO 1461.
- защитное покрытие порошковой краской заключается в покрытии подготовленного изделия порошковой краской и помещении изделия в печь, где под воздействием температуры порошковая краска превращается в очень прочное покрытие.
Соответствующая форма профиля изготавливается из листовой или рулонной стали с помощью холодного проката.
Назначение для чего используется.
Металлические перфорированные профили предназначены для различного рода соединений, чтоб объединить разрозненные элементы (лотки, фасонные аксессуары) в единую конструкцию. Перфопрофили отличаются высоким уровнем прочности и высокой нагрузочной способностью, поэтому они используются в качестве опор, несущих кабельную трассу, как в помещениях, так и вне помещений. Кроме того, перфопрофили используются как вспомогательные конструкции при монтаже кабельных трасс, кабели могут крепиться непосредственно к полкам, например, при прокладке кабелей в туннелях.

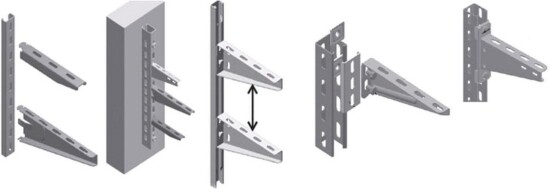

Фото применения
Принципы действия
Благодаря равномерной шаговой перфорации опорные конструкции предоставляют разнообразные варианты монтажа кабеленесущей трассы:
- консоли и стойки крепятся торцами к потолку;
- консоли и стойки крепятся к стене вертикально вдоль стены;
- консоли и стойки крепятся к стене горизонтально вдоль стены;
- непосредственно к стене могут крепиться полки перпендикулярно стене.
Консоли и стойки крепятся к стенам зданий или помещений винтовыми соединителями, к консолям и стойкам перпендикулярно крепятся полки или планки на нужной высоте. В случае вертикального расположения консоли или стойки, полки могут крепиться в несколько рядов. В случае вертикального крепления консоли или стойки к потолку, полки могут крепиться к консоли в две разные стороны. Регулярная перфорация не ограничивает выбор высоты крепления полок, к тому же рисунок перфорации служит своеобразным зажимом торцов вставляемых в консоли или стойки полок. Кабели можно крепить непосредственно к полкам с помощью специальных монтажных аксессуаров, а можно устанавливать на полки лотки, несущие кабели. Для закрепления лотков на полках применяются специальные монтажные аксессуары в виде хомутов.
Производители металлических опорных конструкций
Металлические опорные конструкции на российском рынке представлены от следующих производителей:
- BAKS;
- DKC;
- EAE-ELEKTRIK;
- EKF-ELECTOTECHNICA;
- GERSAN;
- KOPOS KOLIN;
- NIEDAX;
- OSTEC;
- VERGOKAN;
- ВЕКТОР;
- ЕКА;
- ЗЭМИ;
- ИЕК;
- КЗЭМИ;
- КМ-ПРОФИЛЬ, торговая марка СИСТЕМА КМ;
- КОКС ЭЛЕКТРО;
- ОБО БЕТТЕРМАНН;
- СКЛ ТРЕЙД;
- СОЭМИ;
- ЭКОПЛАСТ;
