Подпольные системы
Подпольные системы или как их еще называют подполовые системы, предназначены для монтажа изолированных электрокабелей в офисных помещениях под полом. Лотки изготавливаются как из оцинкованного металла так и крашеного порошковой краской. Оцинкованы системы как правило методом Сендимира.

Подпольная система состоит из следующих элементов:
  • металлические каналы;
  • модули питания;
  • поворотные модули;
  • выводные вилки;
  • ответвительные коробки;

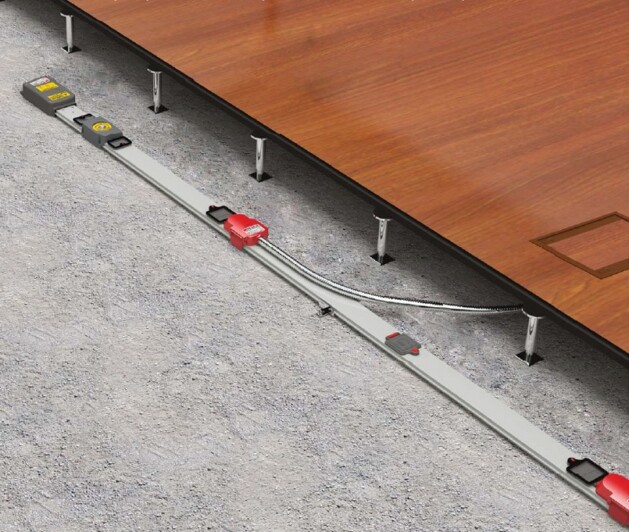

Пример подпольной системы распределения электричества под полом ЕАЕ DABLINE компании EAE ELEKTRIK A.S.
Подпольные системы
BAKS

Система подпольных лотков разработана для применения под полами в офисных помещениях. Применяется для размещения электрических силовых кабелей, а также для размещения телекоммуникационных кабелей. Материалом лотков и аксессуаров в стандартном исполнении служит оцинкованная по методу Сендимира сталь, толщиной 1,5 мм. Под заказ лотки и аксессуары возможно исполнить оцинкованными по методу погружения или из нержавеющей стали.

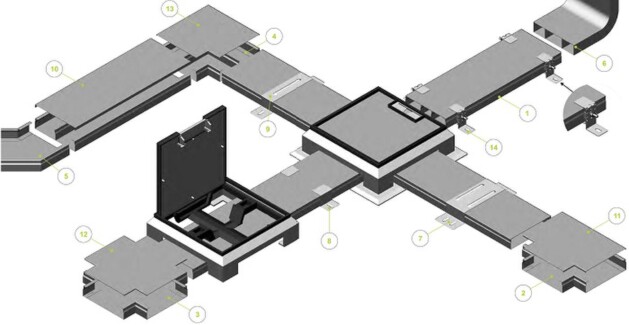

Система подпольных лотков BAKS состоит из следующих элементов:
1. Металлический лоток KN;
2. Тройник лотка TKN;
3. Крестовина лотка CZKN;
4. Угол лотка 900 KKN;
5. Угол лотка 450 KKNM;
6. Поворот лотка LK;
7. Компенсационная муфта NSK;
8. Лапка крепления лотка LM;
9. Обойма лотка OK;
10. Крышка лотка PKN;
11. Крышка тройника лотка PTKN
12. Крышка крестовины лотка PCZKN;
13. Крышка угла канала PKKN;
14. Кронштейн для канала WRW;
Подпольные системы

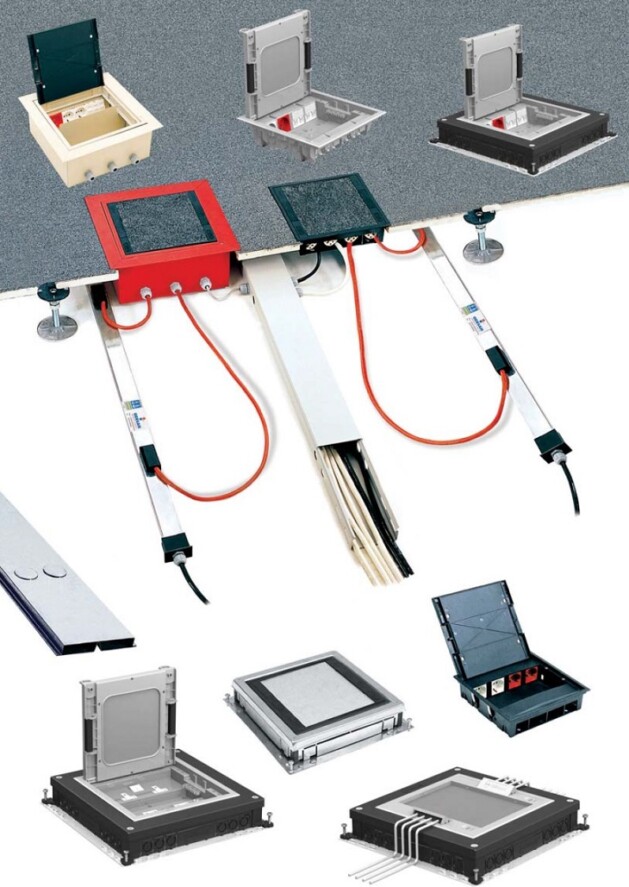

Система подпольных кабельных лотков GERSAN применяется для прокладки силовых электрических и телекоммуникационных кабелей под полами в офисных помещениях. Для ввода и вывода кабелей предусмотрены специальные распределительные коробки на восемь штук или двенадцать штук кабелей.
Подпольные системы
Более подробно с подпольными системами Вы можете ознакомиться в каталогах конкретных брендов. Узнайте кто из брендов производит подпольные системы можно в разделе «Бренды»
