Российская компания OSTEC с 1997 года объединяет производственные предприятия по выпуску кабеленесущей продукции и торговые представительства, филиалы и складские комплексы компании в разных регионах РФ. Производственные предприятия включают в себя ООО «Профконструкции» в городе Электросталь и ООО «Кабельные металлические конструкции» в городе Калуге. Ассортимент продукции включает в себя только изделия для монтажа и прокладки кабельных трасс – металлические лотки, аксессуары к лоткам, крепежные элементы. Узкая специализация производства позволяет сконцентрироваться на совершенствовании технологии производства и, как следствие, обеспечении высокого качества изделий. В производстве продукции OSTEC полностью ориентируется на внутрироссийских поставщиков (ОАО «Новолипецкий металлургический комбинат», ОАО «Северсталь»), что делает цены на продукцию завода стабильными и невысокими. Хорошо развитая дистрибьюторская сеть и внедрение современных логистических решений позволяют поставлять продукцию по всей России в короткие сроки.

Большое внимание уделяется качеству выпускаемой продукции. Заводы оснащены современными автоматизированными производственными линиями, вся выпускаемая продукция сертифицирована на соответствие требованиям следующих стандартов: ISO 9001:2008, ГОСТ, ГОСТ Р по критериям пожаробезопасности R 90, прочности при изгибе, экологичности, сейсмостойкости. Потребителями продукции OSTEC являются крупные государственные предприятия и муниципальные учреждения во многих центральных регионах страны.

Преимущества продукции OSTEC:

- все типы лотков совместимы между собой;

- конструкторские решения края бортов лотков облегчают монтаж трассы;

- высокий уровень защиты проложенных кабелей от внешних воздействий;

- высокий уровень защиты окружающей среды от электромагнитных излучений;

- низкие цены на производимые изделия;

- современный дизайн изделий;

- короткие сроки поставки изделий для монтажа трассы.

Ассортимент лотков для кабеленесущих систем производства OSTEC включает в себя следующие:

- металлические перфорированные лотки;

- металлические неперфорированные лотки;

- лестничные лотки;

- проволочные лотки;

- аксессуары к лоткам.

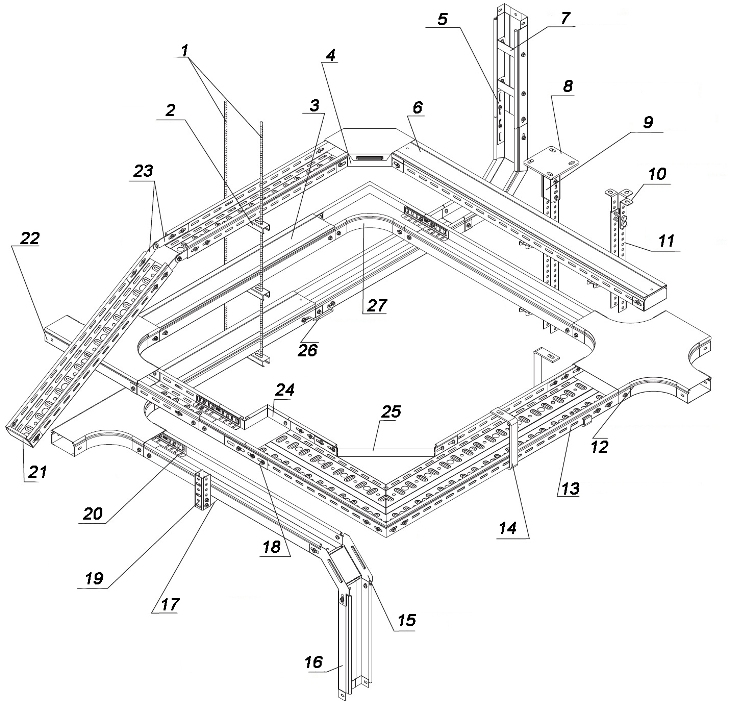

Металлические лотки OSTEC

1. Шпилька ШП

2. Профиль ПП 100

3. Крышка к лотку КЛЗТ

4. Угловой соединитель плоский УСП

5. Соединительная планка универсальная СПУ

6. Крышка к лотку под заземление КЛЗТз

7. Скоба внутренняя СВ

8. Потолочное крепление одинарное ПКО

9. Распорка потолочного крепления РПК

10. Унитарный кронштейн потолочный У КП

11. Стойка потолочного подвеса СПТЗ

12. Переход крестообразный ПХп

13. Лоток перфорированный ЛПМЗТ(М)

14. С-подвес потолочный СПП

15. Угловой соединитель внешний УСВ

16. Лоток неперфорированный ЛНМЗТ(М)

17. Консоль подвеса КПН(СН)

18. Соединитель лотка боковой СЛБ

19. Настенная планка подвеса НПП(СН)

20. Соединитель лотка универсальный СЛУ

21. Заглушка торцевая ЗТ

22. Т-отвод плавный к лотку ТТп

23. Планка шарнирного соединения ПШС

24. Переход прямой левый ППЛ

25. Соединитель универсальный плавный СУП

26. Заземляющий проводник универсальная ЗПУ

27. Угол плоский плавный 90 град. УПТп

Металлические лотки с перфорацией и без перфорации изготавливаются из предварительно оцинкованной листовой или рулонной стали различной толщины методом прокатки или штамповки. Для защиты стали от коррозии применяется: 1) оцинковка методом горячего цинкования (ГОСТ 9.307-89, толщина слоя цинка от 40 мкм до 200 мкм); 2) использование нержавеющей стали (стандарт AISI 304). Дополнительная защита от коррозии - окраска эмалью различных цветов. Лотки производятся в двух вариантах конструктивного решения профиля боковой стенки лотка – с замком и без замка (прямая стенка).

Применение лотков – лучшее решение для защиты и монтажа электроизолированных кабелей с напряжением до 1000 Вольт. Конструкции лотков позволяют ускорить и удешевить процесс, позволяют в дальнейшем развивать и дополнять кабеленесущую трассу и получать легкий доступ к кабелям внутри трассы для их обслуживания.

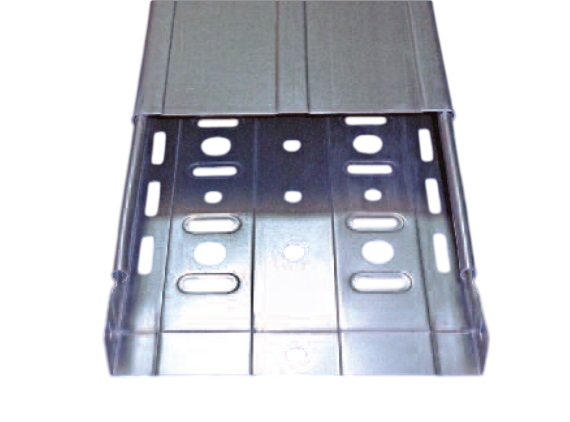

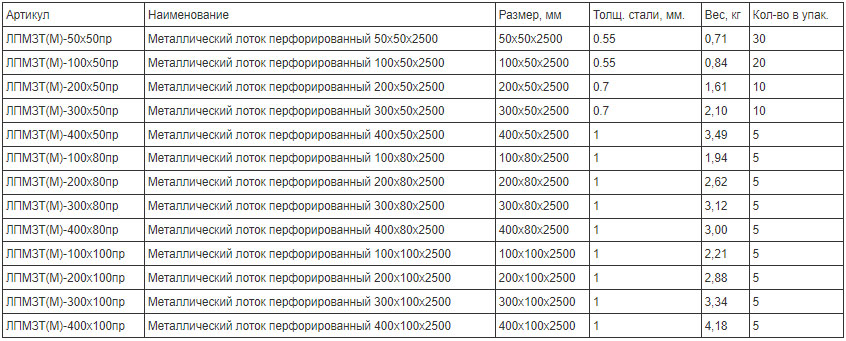

Технические характеристики перфорированных лотков OSTEC:

- конструкция концов лотков с замком позволяет соединять лотки внахлест;

- лотки без замков соединяются с помощью соединителей;

- фиксируются комплектом соединительных винтов;

- высота лотков 50 мм, 80 мм, 100 мм;

- ширина лотков от 50 мм до 400 мм;

- длина лотков для всех высот одинаковая 2500 мм;

- на заказ высотой до 200 мм, шириной до 600 мм, длиной до 3000 м;

- толщина стального листа лотка 0,55 мм до 1,2 мм;

- нагрузочная способность до 198 кг/м;

- собственный вес лотка от 0,65 кг/м до 3,49 кг/м;

- наличие крышек на лотки соответствующих размерам лотков.

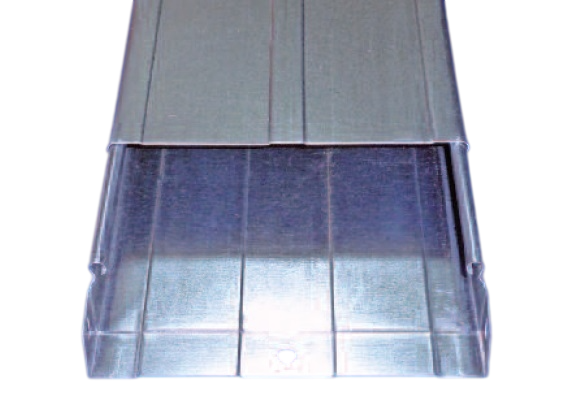

Технические характеристики неперфорированных лотков OSTEC:

- конструкция концов лотков с замком позволяет соединять лотки внахлест;

- лотки без замков соединяются с помощью соединителей;

- фиксируются комплектом соединительных винтов;

- высота лотков 50 мм, 80 мм, 100 мм;

- ширина лотков от 50 мм до 400 мм;

- длина лотков для всех высот одинаковая 2500 мм;

- на заказ высотой до 200 мм, шириной до 600 мм, длиной до 3000 м;

- толщина стального листа лотка 0,55 мм до 1,2 мм;

- нагрузочная способность до 300 кг/м;

- собственный вес лотка от 0,72 кг/м до 3,88 кг/м;

Преимущества применения металлических лотков OSTEC следующие:

- открытый способ прокладки трассы;

- защита кабелей от внешних воздействий внутри лотков;

- высокая прочность соединения лотков между собой за счет специальной формы крепления;

- размеры универсальны для всех типов лотков;

- высокие антикоррозийные свойства - длительный срок службы лотков;

- низкая цена на лотки.

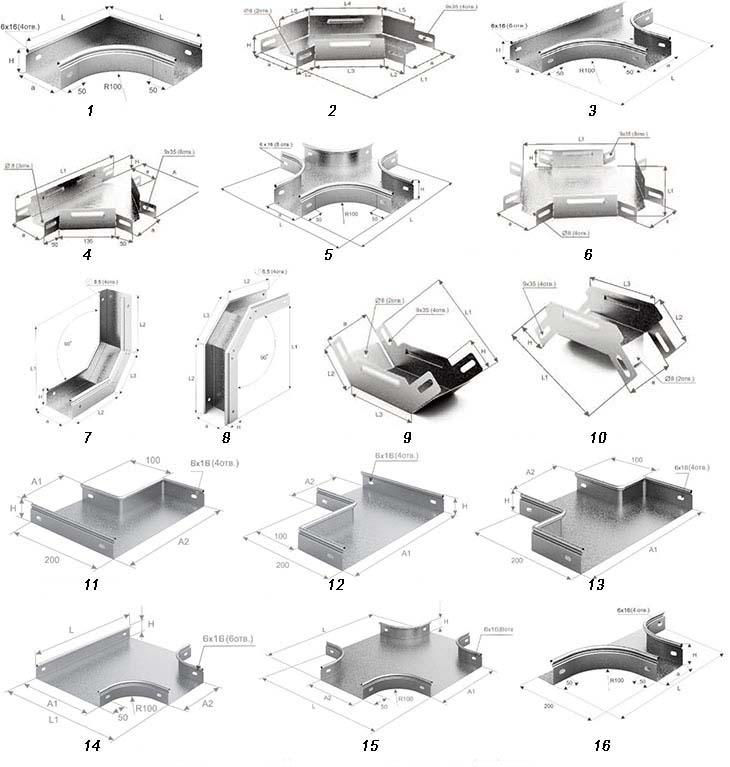

Аксессуары к металлическим лоткам компании OSTEC:

Соединительные аксессуары для монтажа лотков являются универсальными для всех типов лотков.

1. Угол плоский плавный

2. Угол соединитель плоский

3. Т- отвод плавный

4. Угол соединитель

5. Разветвитель крестообразный

6. Угол соединитель крестообразный

7. Угол внутренний 900

8. Угол внешний 900

9. Угол соединитель внутренний

10. Угол соединитель внешний

11. Переход прямой левый

12. Переход прямой правый

13. Переход прямой центральный

14. Переход Т-образный плавный

15. Переход крестообразный плавный

16. Ответвитель горизонтальный плавный

Технические характеристики аксессуаров компании OSTEC

- соответствие типоразмеров аксессуаров типоразмерам лотков;

- соединение аксессуаров с лотками внахлест;

- наличие крышек на фасонные аксессуары соответствующих размерам аксессуаров.

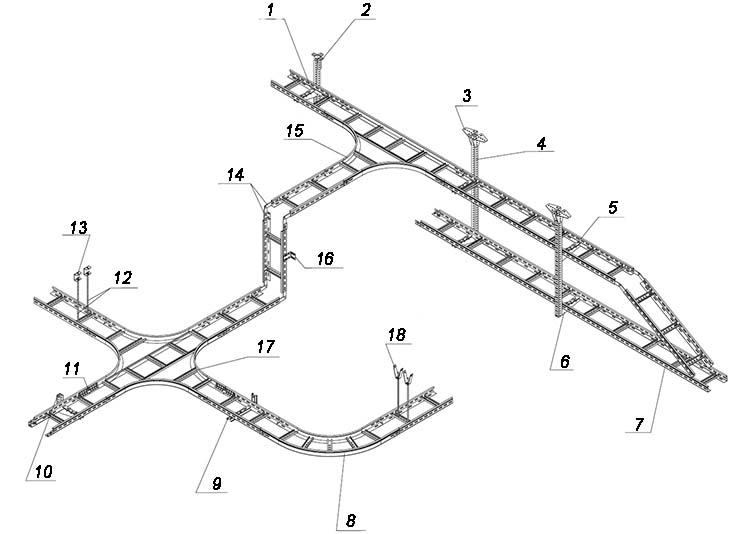

Лестничные лотки компании OSTEC

1. Прижим лестничный ПНЛО

2. Унитарный кронштейн потолочный УКП

3. Угол монтажный УМ

4. Стойка потолочного подвеса СПТЗ

5. Прижим лестничный ПНЛО

6. Консоль подвеса КПН

7. Лоток лестничный замковый НЛО

8. Поворот 90 для лестничного лотка ПЛНЛО

9. Подвес настенный унитарный ПНУ

10. Настенная планка подвеса НПП

11. Соединитель лотковый универсальный СЛУ

12. Шпилька ШП

13. Кронштейн потолочный С- образный КППЛС

14. Планка шарнирного соединения ПШС

15. Тройник для лестничного лотка ТЛНЛО

16. Скоба крепления лотка СКЛ

17. Крестообразный разветвитель для лестничного лотка ХЛНЛО

18. Кронштейн для профнастила КПП

Лестничные лотки изготавливаются из рулонной оцинкованной стали различной толщины методом. Для защиты стали от коррозии применяется оцинковка методу Сендзимира в агрегатах непрерывного цинкования (толщина слоя цинка 12-15 мкм) и окраска порошковой краской различных цветов. Конструктивно профиль боковой стенки лотка – с замком, а также перекладины имеют С-образную форму. Форма перекладин и перфорация перекладин позволяют удобно крепить кабель в любом месте лотка без повреждений кабеля.

Применение лестничных лотков – защита и монтажа электроизолированных кабелей с напряжением до 1000 Вольт внутри и вне помещений, на вертикальных участках трассы. Конструкции лотков позволяют ускорить и удешевить процесс монтажа трассы, позволяют в дальнейшем развивать и дополнять кабеленесущую трассу и получать легкий доступ к кабелям внутри трассы для их обслуживания.

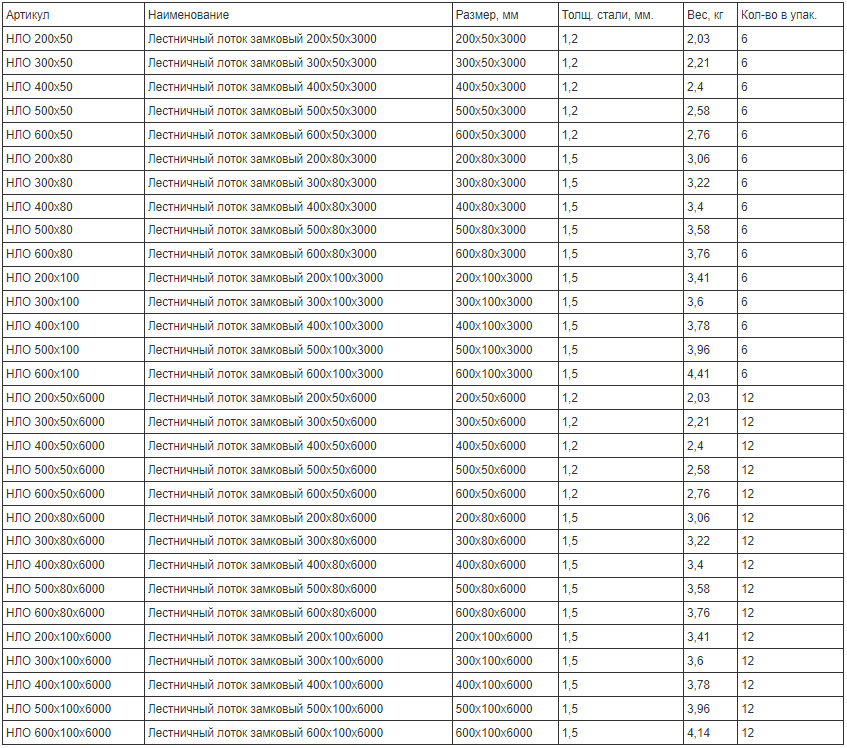

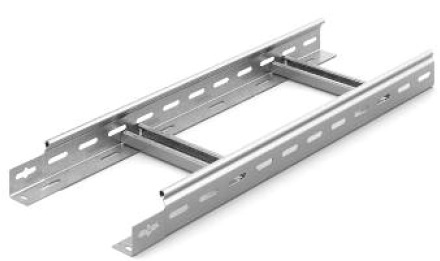

Технические характеристики лестничных лотков OSTEC:

- конструкция концов лотков с замком позволяет соединять лотки внахлест;

- фиксируются комплектом соединительных винтов;

- высота лотков 50 мм, 80 мм, 100 мм;

- ширина лотков от 200 мм до 600 мм;

- длина лотков для всех высот 3000;

- на заказ длина лотков может быть 6000 мм;

- толщина стального листа лотков от 1,2 мм до 1,5 мм;

- нагрузочная способность до 431 кг/м

- собственный вес лотка от 2,06 кг/м до 4,17 кг/м;

- наличие крышек на лотки.

Преимущества применения лестничных лотков OSTEC следующие:

- открытый способ прокладки трассы;

- защита кабелей от внешних воздействий внутри лотков;

- высокая прочность соединения лотков между собой за счет специальной формы крепления;

- повышенная нагрузочная способность трассы;

- размеры универсальны для всех типов лотков;

- высокие антикоррозийные свойства - длительный срок службы лотков;

- низкая цена на лотки.

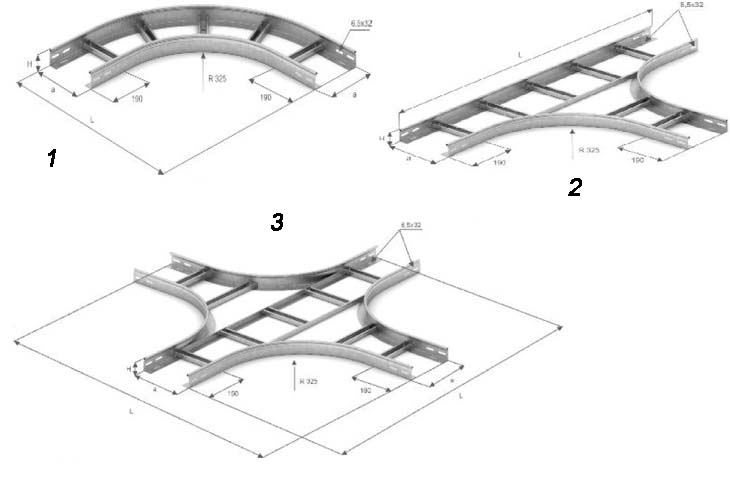

Аксессуары к лестничным лоткам компании OSTEC

Различаются на фасонные и соединительные. Соединительные аксессуары подходят ко всем типам лотков.

К фасонным относятся аксессуары для монтажа изгиба кабеленесущей трассы:

Аксессуары для лотков имеют те же типоразмеры по высоте и ширине, что и сами лотки. Изготавливаются из оцинкованной стали соответствующей толщины и делятся на соединительные аксессуары и фасонные элементы.

1. Повороты 900

2. Тройники

3. Крестообразные разветвители

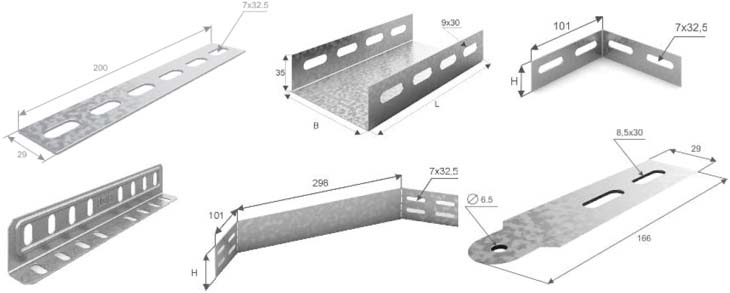

Соединительные аксессуары

Технические характеристики аксессуаров для лестничных лотков

- линейка высот аксессуаров соответствует линейке высот лотков;

- линейка ширин аксессуаров соответствует линейке ширин лотков;

- размеры крышек на аксессуары соответствуют размерам аксессуаров.

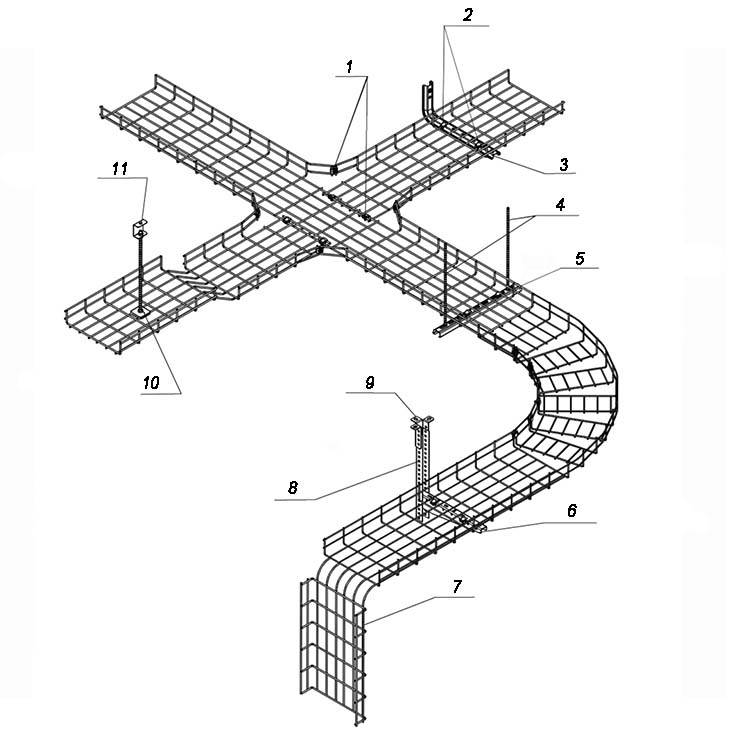

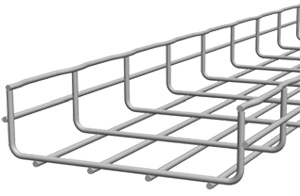

Проволочные лотки OSTEC

1. Соединитель проволочного лотка двойной СПЛД

2. Соединитель проволочного лотка одинарный СПЛО

3. Подвес настенный унитарный ПНУ

4. Шпилька ШП

5. Профиль перфорированный ПП 100

6. Консоль подвеса КПН

7. Проволочный лоток ПЛМ

8. Стойка потолочного подвеса СПТЗ

9. Унитарный кронштейн потолочный УКП

10. Площадка подвесах лотка ПППЛ

11. Кронштейн потолочный С-образный КППЛС

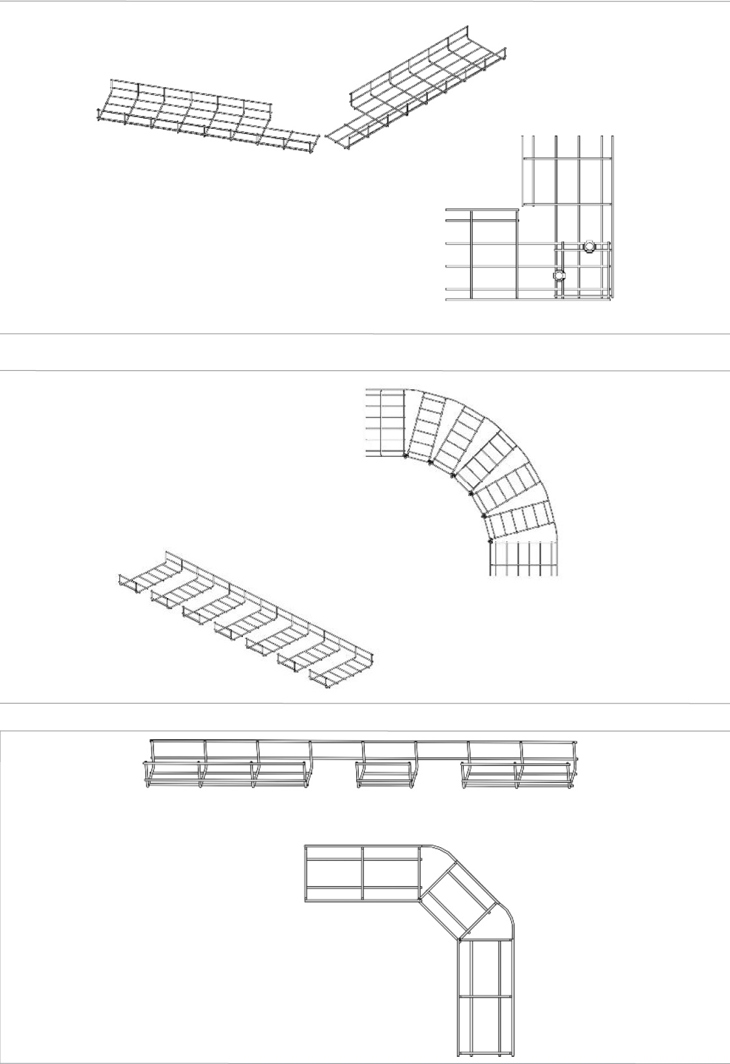

Проволочные лотки применяются для прокладки слаботочных и телекоммуникационных кабелей внутри помещений. Изготавливаются из стальной проволоки различной толщины (ГОСТ 3282-74) путем контактной сварки. Затем подвергаются антикоррозийной обработке цинком методом гальванизации с толщиной слоя цинка 12 мкм. Обладают наилучшей вентиляцией кабелей внутри лотка, легко монтируются за счет гибкости, минимального количества фасонных аксессуаров и не повреждают волоконно-оптические кабели.
