Системные решения для судостроения и шельфовой индустрии
Оборудование, установленное на судах, должно соответствовать жестким требованиям по безопасности. Особое значение при этом имеют решения для внутренней электропроводки. Специально для применения в судостроении и шельфовой индустрии в компании ОБО Беттерманн разработана система решений для безопасной и эффективной прокладки кабеля на таких объектах.

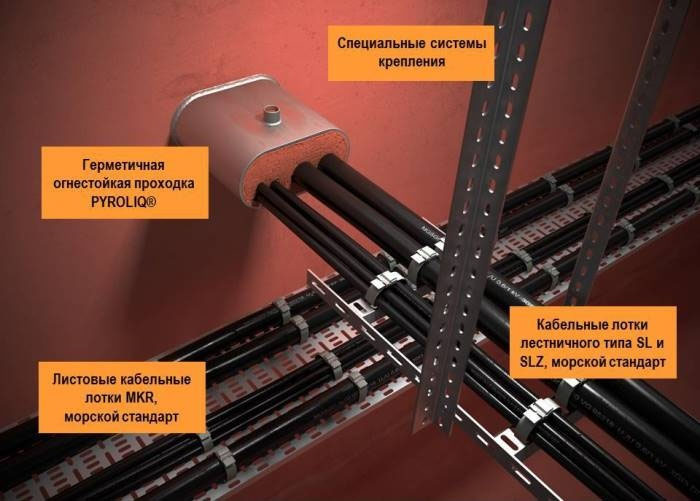

Важнейшими компонентами системы являются:
- Листовые кабельные лотки MKR морского стандарта;
- Кабельные лотки лестничного типа морского стандарта: с трапециевидными перекладинами (тип SL) и с Z-образными перекладинами (тип SLZ);
- Специальные системы крепления морского стандарта;
- Герметичные кабельные проходки PYROLIQ®.
Все системные решения ОБО для судостроения сертифицированы в соответствии с международными стандартами DIN EN 61537, Германского классификационного общества Lloyd, МЭК, а также Российского морского регистра судоходства.
Листовые кабельные лотки MKR морского стандарта
Кабельные лотки MKR были разработаны специально для применения в судостроительной отрасли и обладают рядом преимуществ:
- Высокая коррозионная стойкость благодаря высококачественным металлам и обработке поверхностей.

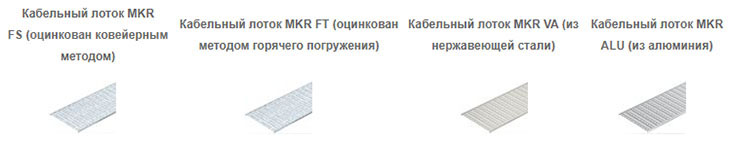

- 4 варианта исполнения: из нержавеющей и оцинкованной 2 способами стали, а также из алюминия.
- Специальный тип продольно-поперечной перфорации, обеспечивающий жесткость конструкции и вентиляцию кабеля.
- Прочное болтовое соединение секций лотка и фасонных деталей.
- Все необходимые аксессуары для монтажа кабельной трассы.
Технические характеристики кабельных лотков MKR
- Ширина лотка от 50 до 300 мм.
- Толщина металла от 1 до 1,25 мм.
- Четыре варианта исполнения.
Кабельные лотки лестничного типа SL и SLZ морского стандарта.
Кабельные лотки лестничного типа SL и SLZ идеально подходят для прокладки кабельных трасс в судостроении. Легкие и прочные, с двумя типами перекладин, лотки изготовлены из качественной оцинкованной и нержавеющей стали, а также алюминия, с поверхностью, обеспечивающей высокую степень защиты от коррозии.
Преимущества серии SL/SLZ
- Качественные материалы и обработка поверхностей для оптимальной защиты кабеленесущей системы от коррозии.
- Легкая компактная конструкция и возможность прокладки кабеля с обеих сторон лестничного лотка позволяют существенно экономить место.
- Системное решение, включающее все необходимые фасонные детали и аксессуары для монтажа: угловые секции, соединители, монтажную ленту, конструкционные и подвесные профили.
Технические характеристики кабельных лотков лестничного типа SL/SLZ
- Решения изготовлены из качественных материалов, отвечающих самым высоким техническим требованиям: из оцинкованной и нержавеющей стали, а также алюминия.
- Для оцинкования кабельных лестниц SL и SLZ применяется метод двойного погружения или горячего оцинкования (обозначение в каталоге ОБО – FT) и сертифицированный цинковый сварочный грунт SIGMA-WELD 199 (обозначение в каталоге ОБО – SG). Такие способы обработки в совокупности с точечными сварными швами гарантируют высочайший уровень защиты от коррозии.
- Легкость конструкции обеспечивается за счет перфорированных боковых стенок без заусенцев.
- Кабельные лестницы SL и SLZ представлены в облегченном и стандартном исполнении, с двумя типами перекладин: трапециевидной и Z-образной формы. Z-образные перекладины позволяют прокладывать кабель с обеих сторон лотка.
Виды кабельных лотков лестничного типа SL/SLZ
Кабельный лоток лестничного типа SL с трапециевидными перекладинами
Вид: стандартный и облегченный.
Ширина: от 75 мм до 600 мм.
Материалы: оцинкованная и нержавеющая сталь, алюминий.
Типы оцинкования поверхностей: FT и SG.
Тип перекладин: трапециевидные.
Кабельный лоток лестничного типа SLZ с Z-образными перекладинами
Вид: стандартный и облегченный.
Ширина: от 100 мм до 1200 мм.
Материалы: оцинкованная и нержавеющая сталь, алюминий.
Типы оцинкования поверхностей: FT и SG.
Тип перекладин: Z-образные (для прокладки кабеля с обеих сторон лотка).
Герметичная кабельная проходка PYROLIQ®
В судостроении и шельфовой индустрии важно не только правильно выбрать листовой или лестничный кабельный лоток, но и подходящие компоненты для монтажа кабельной трассы. В этой отрасли к прокладке кабеля и труб через перекрытия, палубы и противопожарные стенки предъявляются повышенные требования. Наряду с водо- и частично газонепроницаемостью проходка должна обладать огнестойкими свойствами. Лучшим способом такой герметизации проходки станет применение специальной системы PYROLIQ® от ОБО Беттерманн.
PYROLIQ® представляет собой систему, состоящую из огнестойкого герметизирующего состава, модульной опалубки и специальной жидкой пропитки для закрытия полостей и зазоров. Проходка PYROLIQ® сохраняет огнестойкость в течение 60 минут и герметичность при повышении давления до 2,5 бар и газонепроницаемость до 30 мбар. Предел огнестойкости IET 60 для PYROLIQ® подтвержден сертификатом, полученным по результатам успешно пройденных испытаний.
Преимущества герметичной кабельной проходки PYROLIQ®
- Высокие показатели огнестойкости, газо- и водонепроницаемости за счет конструктивных особенностей.
- Стойкость к агрессивным средам и воздействию морской воды.
- Допускается применение со всеми типами кабелей, а также с различными пластиковыми и металлическими трубами.
- Материал подходит для монтажа проходок в стенах и переборках из стальных и алюминиевых элементов.
- Система PYROLIQ® характеризуется исключительной простотой применения при эффективном результате.
- Практичное хранение благодаря минимальному количеству компонентов.
Технические характеристики герметичной кабельной проходки PYROLIQ®
- Герметизирующий состав PYROLIQ® представляет собой сухую смесь для замешивания с водой, поставляемый весом 2,5 кг и 12,5 кг.
- Дополнительные варианты герметизирующего состава: для применения на открытом воздухе, водоотталкивающий и электропроводящий являются специальными растворами на основе двух компонентов – отвердителя и смолы.
- Модульная опалубка предотвращает выход герметизирующего состава из отверстия при его нанесении.
- Огнестойкая жидкая пропитка герметизирует полости и зазоры между кабелем и трубами и повышает огнестойкость модульной опалубки.
Системные решения ОБО Беттерманн для судостроения и шельфовой индустрии
11.02.2021
