В данной статье мы продолжим рассматривать тему «Противопожарная безопасность кабеленесущих конструкций».

Чтобы исключить неоднозначность трактовки понятий «кабельные линии» и «кабеленесущие системы», дадим их четкое обозначение. Понятие «кабельная линия» было официально введено в 2012 году вместе с поправками к Федеральному закону 123-ФЗ «Технический регламент о требованиях пожарной безопасности». До этого момента использовались понятия «проводка» и «кабель».

В процессе монтажа электрооборудования задействуются токопроводящий кабель, жилы и другие виды электропроводки. После окончания работ данные изделия обозначаются, как «кабельные линии», через которые поступает электроэнергия к соответствующим установкам. Готовая кабельная система включает кабельную линию (электропроводка, крепежные составляющие) и опорную конструкцию - кабеленесущие системы (металлический лоток, трос, короб). Кабельные линии и кабеленесущие элементы должны быть изготовлены и смонтированы в противопожарном исполнении.

Следом за поправками к Закону 123-ФЗ, в 2013 году вступил в силу новый Свод правил (СП) 6.13130.2013. Данный документ регламентирует главное требование к кабельным линиям – сохранение работоспособности на время проводимой эвакуации людей из зоны пожара. Однако в документе нет единой формулы расчета времени эвакуации. В одних случаях производители кабельной продукции указывают минимальное время 30 минут, в других – 60 минут (например, для зданий повышенной этажности).

Пункт 4.9 Свода Правил лишь повторяет формулировку Федерального закона относительно времени работоспособности кабельных линий в течение воздействия высоких температур, как «способность продолжать выполнять заданные функции при воздействии стандартного температурного режима в течение заданного периода времени».

Некоторые производители такой промежуток определяют, как 90 минут – время работы спасательных служб. Соответственно, в сопроводительных документах на кабельные лотки отмечают способность сохранения работоспособности в условиях повышенных температур или открытого огня данную величину (после проведения соответствующих испытаний).

Что касается использования кабеленесущих конструкций во взрывоопасных зонах, то их огнестойкость и взрывоустойчивость регламентируются ГОСТом 30247.0-94. В документе данные состояния коробов характеризуются предельными значениями по классу Е, т.е. не более 180 минут. В течение этого времени кабельный короб способен противостоять высоким температурам, а по истечению 180 минут происходит деформация изделия с появлением трещин, отверстий и других нарушений конструкции, через которые проходит дым и огонь.

Проблемные зоны кабельных трасс

Одним из основных путей распространения огня и продуктов горения в зданиях являются кабельные каналы. В случае возникновения пожара пламя через такие линии проникает между этажами, перекрытиями и перегородками за считанные минуты. Даже применение огнестойких материалов при изготовлении электропроводки не является гарантией устойчивости к открытому огню и повышенным температурам.

Кроме того, даже сам кабель способен стать источником пожара. Например, при нарушении технических параметров эксплуатации силовой кабель может нагреться и воспламениться. Или при коротком замыкании возникнут искровые или дуговые разряды, что вызовет пожар на линии.

Поэтому в процессе проектирования и прокладки кабельных трасс целесообразно задействовать комплекс профилактических мер, направленных на снижение скорости распространения огня и его приостановление в случае пожара. К таким мерам относится правильное проектирование кабельных линий, монтаж систем вентиляции, систем оповещения, использование кабелей, изготовленных из специальных противопожарных и антитоксичных материалов, а также специальных противопожарных кабельных лотков и коробов.

Огнестойкие кабеленесущие конструкции

Кабельные лотки в огнестойком исполнении производятся из огнеупорных металлических сплавов и нержавеющей стали. Большинство производителей кабельной продукции предлагают огнестойкие кабельные лотки с дополнительной комплектацией, что позволяет быстро и беспрепятственно монтировать кабеленесущие системы в перекрытиях, перегородках, между этажами, на лестничных проемах и других местах.

Крепление лотков и коробов к поверхности стены или потолка осуществляется с помощью:

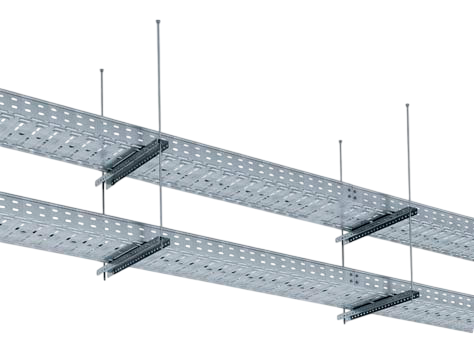

кронштейнов (рисунок 1):

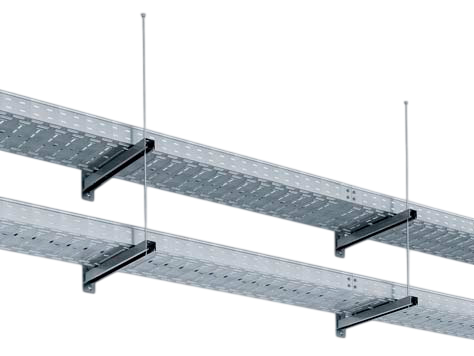

одностороннего подвеса и консоли (рисунок 2):

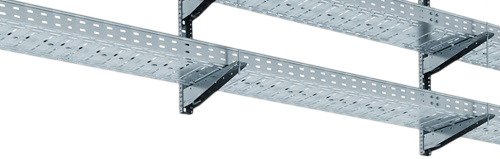

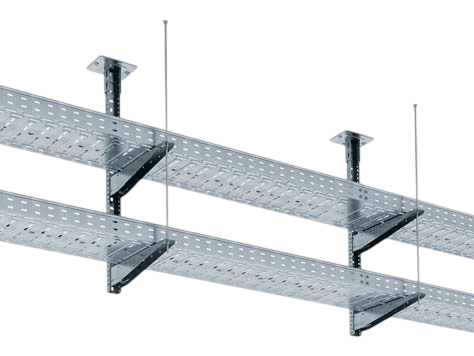

двух шпилек на профиле (рисунок 3):

метизов, огнестойких проходок, болтов и других крепежных элементов.

Отличия огнестойких кабельных лотков от стандартных

Противопожарные лотки проходят стендовые испытания на огнестойкость, по результатам которых выдается Протокол сертификационных испытаний металлических изделий и Сертификат соответствия. Данный документ означает, что огнестойкие кабельные лотки прошли испытания и соответствуют требованиям ГОСТа 30244-94.

Огнестойкие кабельные лотки обладают способностью сохранять первоначальную форму и характеристики при длительном воздействии высоких температур в заявленный промежуток времени, который указывается в Сертификате на огнестойкость.

Крепление огнезащитных кабельных лотков выполняется с помощью специальных крепежных элементов, изготовленных из огнестойких металлов, которые также имеют соответствующий сертификат. В данном документе обязательно должна быть указана устойчивость к воздействию открытого пламени.

Монтаж противопожарных кабеленесущих систем проводится таким образом, чтобы обеспечить кабельной линии максимальную устойчивость. В частности, при монтаже перфорированного металлического лотка, его предельная ширина не должна быть более 50 мм, а уровни крепления друг от друга не должны превышать 150 мм (требования DIN 4102).

Максимальная нагрузка огнестойкой кабеленесущей конструкции рассчитывается, исходя из 10 килограмм на 1 погонный метр.

Огнестойкие кабеленесущие системы должны крепиться таким образом, чтобы при воздействии высоких температур лотки не прогнулись и не деформировались. Наиболее распространенный способ монтажа таких систем – консольное крепление, или с помощью анкеров.

Важно! Все компоненты кабельной линии (электропроводка, кабельные лотки, крепежные элементы) должны быть изготовлены и установлены на объекте в противопожарном исполнении. Нет смысла крепить обычный кабель в противопожарные кабельные лотки, также как использовать пластиковые крепления для монтажа огнестойкой электропроводки. Огнестойкая кабельная линия тогда будет полностью выполнять свои противопожарные функции, когда все её составляющие удовлетворяют требованиям огнестойкости.

Испытания и сертификация огнестойких кабеленесущих конструкций

Кабеленесущие конструкции в составе кабельных линий должны пройти стендовые испытания на огнестойкость (ГОСТ 53316-2009), по результатам которых изделия получают сертификаты с указанием времени работоспособности в течение пожара.

Данные испытания могут осуществлять компании, получившие специальное разрешение и владеющие необходимой техникой. Образцы кабельных лотков вместе с крепежом закладываются в специальные камеры-печи. В зависимости от вида кабеленесущих систем, испытания проводятся в заданный промежуток времени (класс Е30 – 30 мин., Е60 – 60 мин и Е90 – 90 мин.) и дополнительно дается 10% запаса по времени. Для испытаний используются кабеленесущие системы длиной не мене трех метров, внутри которых помещается электрокабель. Во время проверки систем на огнестойкость фиксируется состояние кабельных жил: появление деформаций, короткого замыкания на корпус лотка и т.д.

Решения для противопожарной защиты от производителей.

Компания Cablofil - противопожарные барьеры EZ-Path для кабельных трасс (рисунок 4). Такой модуль включает противопожарный каркас, выполненный из стали толщиной 1,5 мм, комплект крепежных элементов, с помощью которых можно выполнить установку кабеленесущей системы в любом месте здания. Остов барьера представляет собой температурный датчик, который быстро срабатывает на изменения температуры. Настенные панели выполняются из термоустойчивой стали. Внутри конструкции находится негорючий термочувствительный материал, который при расширении заполняет собой внутреннюю полость. В результате этого внутри кабеленесущей системы прекращается подача воздуха, блокируется распространение огня и продуктов горения по кабельной линии в другие помещения. По гарантии производителя время сдерживания пламени составляет 240 минут и не зависит от качества монтажа противопожарной системы. Если потребуется замена электропроводки демонтаж кабельного лотка не требуется.

АО ДКС – огнезащитные кабельные лотки в различном исполнении: лестничные лотки, листовые лотки, проволочные лотки с комплектацией крепежными элементами (рисунок 5):

Изделия отвечают повышенным требованиям по пожарной безопасности и предназначены для использования в зданиях со сложными условиями эксплуатации. Позволяют осуществить противопожарную защиту кабельных трасс. Уникальная конструкция делает металлические лотки ДКС безопасными как для людей, так и для проводов.

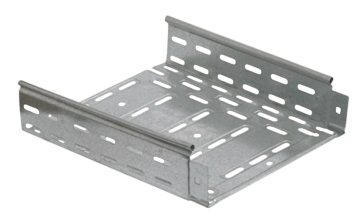

Завод OSTEC – огнестойкий кабельный лоток для кабельной системы FRLine. Лотки-короба металлические замковые трубчатые системы OSTEC серии ЛПМЗТ(М) (перфорированные – рисунок 6) и ЛНМЗТ(М) (неперфорированные) с крышками и без крышек – имеют предел огнестойкости (в зависимости от модели) от 60 до 90 мин. Серия лестничных металлических лотков НЛО – предел огнестойкости R90. Универсальные кабельные скобы металлические системы OSTEC типа УКС - предел огнестойкости R90. Комплектация – скобы, зажимы, хомуты и другой крепеж в противопожарном исполнении.

Компания Нормал Вент – огнестойкие кабельные лотки (перфорированные, глухие, лестничные) рисунок 7:

Огнеупорные кабельные лотки могут монтироваться на несущее основание с помощью системы подвесов или кронштейнов, поставляемых в комплекте. Разнообразие типов конструкций упрощает выбор лотка для конкретного объекта.

Завод ИнПром – металлические кабельные лотки с огнестойким покрытием (рисунок 8):

Применяются для систем противопожарной защиты, где важно сохранять работоспособность в условиях пожара в течение времени, необходимого для своевременной эвакуации людей в безопасную зону.

Статья подготовлена коллективом Cabletray.RU

16.04.2018
