Статьи
Обзор кабельных лотков РЗКК
ООО «Рязанский Завод Кабельных Конструкций» (ООО «РЗКК») - российский производитель электромонтажных изделий. ООО «РЗКК» - первый завод в России, который начал выпуск номенклатуры во всех видах климатических исполнений: У; ТУ; ХЛ; УХЛ; ТВ; Т; ТС; О; М; ТМ; ОМ; В; УТ. Вся продукция РЗКК сертифицирована и прошла испытания в соответствии с межгосударственным стандартом ГОСТ 15150-69 и национальным стандартом Российской Федерации ГОСТ Р 52868-2007 (МЭК 61537:2006), что гарантирует надежность изделий.

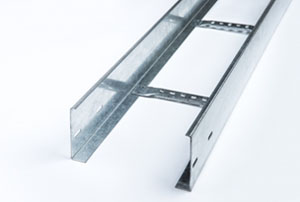

Лотки несущие прямые НЛ (телескопическое соединение)
Лотки металлические НЛ с телескопическим соединением предназначены для прокладки проводов и кабелей, для открытых электропроводок и открытой прокладки кабельных линий с поворотами и разветвлениями в горизонтальной и вертикальной плоскостях.
Лотки несущие прямые изготавливаются трех типов:
- Несущие лотки: НЛ-5; НЛ-10
- Несущие лотки лестничные: НЛ-10; НЛ-15; НЛ-20; НЛ-25; НЛ-30; НЛ-40; НЛ-50; НЛ-60
- Несущие лотки лестничные замковые: НЛЗ-10; НЛЗ-15; НЛЗ-20; НЛЗ-25; НЛЗ-30; НЛЗ-40; НЛЗ-50; НЛЗ-60
Несущие лотки НЛ-5; НЛ-10 - это перфорированные швеллеры, в которых перфорация в дне служит для крепления лотков к металлоконструкциям, для крепления к ним проводников и присоединения шарнирных и переходных соединителей.
Несущие лотки лестничные (замковые) представляют собой сварную конструкцию, состоящую из двух бортов C – образного профиля и планок. Планки имеют перфорацию для крепления к ним проводников.
При выполнении прямолинейных участков трассы одной ширины, лотки соединяются между собой путем ввода одного лотка в другой на 130 мм.
Длина лотков НЛ, НЛЗ (м): 2,0; 2,5; 3,0.
Ширина лотков (мм): 50; 100; 150; 200; 250; 300; 400; 500; 600.
Высота борта (мм): 24; 50; 70; 80; 100.
Толщина металла (мм): 0,7; 1,0; 1,2; 1,5; 2,0.
Возможно изготовление лотков со стандартными или усиленными планками. Лотки шириной 500, 600 мм всегда изготавливаются с усиленными планками.
Соединение лотка с крышкой производится при помощи скобы НЛС и комплекта метизов или соединения в «замок».

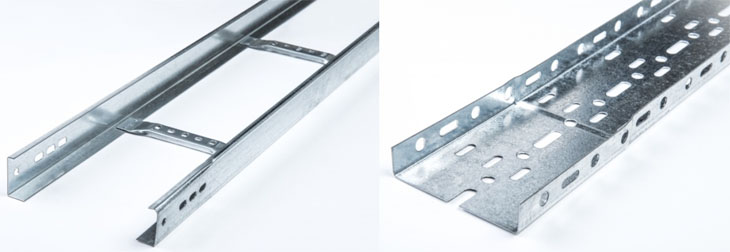

Лотки несущие прямые НЛ (соединение соединителем)
Лотки металлические НЛ - несущая конструкция для прокладки проводов и кабелей при выполнении открытых электропроводок и открытой прокладки кабельных линий с необходимыми поворотами и разветвлениями в горизонтальной и вертикальной плоскостях.
Лотки несущие прямые изготавливаются двух типов:
- Несущие лотки лестничные: НЛ-10; НЛ-15; НЛ-20; НЛ-25; НЛ-30; НЛ-40; НЛ-50; НЛ-60
- Несущие лотки лестничные замковые: НЛЗ-10; НЛЗ-15; НЛЗ-20; НЛЗ-25; НЛЗ-30; НЛЗ-40; НЛЗ-50; НЛЗ-60
Несущие лотки лестничные (замковые) представляют собой сварную конструкцию, состоящую из двух бортов C – образного профиля и планок, с шагом l и l1 согласно заказу. Планки имеют перфорацию для крепления к ним проводников.
При выполнении прямолинейных участков трассы одной ширины, лотки соединяются между собой с помощью соединителя лоткового типа НЛ-СЛ 245х50 для лотков с высотой борта 50 мм. (H-50) или НЛ-СЛУ 245х65 для лотков с высотой борта 70; 80; 100; 150; 200 мм. (H=70; 80; 100; 150; 200). Соединитель должен устанавливаться с внешней стороны лотка. Для соединения одного стыка прямых лотков необходимо два соединителя и 8 комплектов метизов М6.
Для выполнения соединения в вертикальном положении используется соединитель шарнирный НЛ-СШ П2,0 или секция угловая универсальная НЛ-УВ П2,0. При необходимости лотки комплектуются крышкой НЛК; НЛКЗ. Соединение лотка с крышкой производится при помощи скобы НЛС П2,0 и 4 комплектов метизов М6 или соединения в «замок». Замковое соединение также является ребром жесткости для всей конструкции.
Исполнение изделий: все виды.
Длина лотков НЛ, НЛЗ (м): 2,0; 2,5; 3,0.
Ширина лотков (мм): 100; 150; 200; 250; 300; 400; 500; 600.
Высота борта (мм): 50; 70; 80; 100; 150; 200 .
Толщина металла (мм): 0,7; 1,0; 1,2; 1,5; 2,0.
По согласованию с заказчиком возможно изготовление лотков со стандартными или усиленными планками. Лотки шириной 500,600 мм. всегда изготавливаются с усиленными планками.
Лотки монтажные прямые ЛМ
Лотки монтажные глухие ЛМГ (соединение соединителем)
Лотки монтажные типа ЛМГ предназначены для прокладки прямых участков кабельных трасс. Представляют собой неперфорированный швеллер П-образной формы. Используются при прокладке кабелей при выполнении открытых электропроводок и открытой прокладке кабелей.
Лотки имеют боковые отверстия для крепления к ним крышек КЛ «защелкой» соответствующего лотку размера, также при необходимости комплектуются разделителями РЛ для отделения друг от друга кабельных линий разного назначения. Все соединения при монтаже лотков выполняются с помощью соединителей СЛ 245х40 (H=40); СЛ 245х50 (H=50) и СЛУ 245х65 (H= 65; 80; 100; 150; 200).
Для скрепления одного стыка прямых лотков необходимо два соединителя и 8 комплектов метизов с резьбой М6.
Соединитель должен устанавливаться с внешней стороны лотка.
Исполнение изделий: все виды.
Длина лотка ЛМГ (м): 2,0; 2,5; 3,0.
Ширина лотка (мм): (50; 60; 100; 150; 200; 250; 300; 400; 500; 600).
Высота борта (мм): (40; 50; 65; 80; 100; 150; 200).
Толщина металла (мм): 0,7; 1,0; 1,2; 1,5; 2,0.
Соединение лотка с крышкой производится при помощи скобы НЛС и комплекта метизов или соединения в «замок»

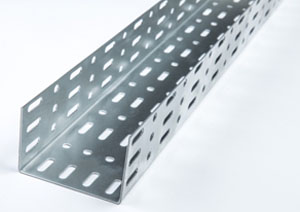

Лотки монтажные перфорированные ЛМП (соединение соединителем)
Лотки монтажные типа ЛМП предназначены для прокладки прямых участков кабельных трасс. Представляют собой перфорированный швеллер П-образной формы. Используются при прокладке кабелей при выполнении открытых электропроводок и открытой прокладке кабелей.
Перфорация служит для соединения лотков между собой, для крепления к ним проводников, крепления крышки, а также для увеличения теплообмена с окружающей средой. При необходимости комплектуются разделителями РЛ для отделения друг от друга кабельных линий разного назначения.
Все соединения при монтаже лотков выполняются с помощью соединителей СЛ 245х40 (H=40); СЛ 245х50 (H=50) и СЛУ 24х65 (H=65; 80; 100;150; 200). Для скрепления одного стыка прямых лотков необходимо два соединителя и 8 комплектов метизов с резьбой М6. Соединитель должен устанавливаться с внешней стороны лотка.
Исполнение изделий: все виды.
Длина лотка ЛМП (м): 2,0; 2,5; 3,0.
Ширина лотка (мм): (50; 60; 100; 150; 200; 250; 300; 400; 500; 600).
Высота борта (мм): (40; 50; 65; 80; 100; 150; 200).
Толщина металла (мм): 0,7; 1,0; 1,2; 1,5; 2,0.
Соединение лотка с крышкой производится при помощи скобы НЛС и комплекта метизов или соединения в «замок». Используются при прокладке кабелей напряжением до 1000 В при выполнении открытых электропроводок и открытой прокладке кабелей.

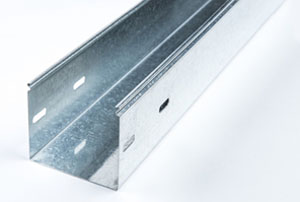

Лотки монтажные глухие замковые ЛМГЗ (соединение соединителем)
Лотки монтажные типа ЛМГЗ предназначены для прокладки прямых участков кабельных трасс. Представляют собой неперфорированный швеллер П-образной формы. Используются при прокладке кабелей при выполнении открытых электропроводок и открытой прокладке кабелей.
Лотки имеют боковое ребро жесткости для усиления всей конструкции и для крепления к ним крышек КЛЗ «в замок» соответствующего лотку размера, также при необходимости комплектуются разделителями РЛ для отделения друг от друга кабельных линий разного назначения.
Все соединения при монтаже лотков выполняются с помощью соединителей СЛ 245х40 (H=40); СЛ 245х50 (H=50) и СЛУ 245х65 (H=65; 80; 100;150; 200). Для скрепления одного стыка прямых лотков необходимо два соединителя и 8 комплектов метизов с резьбой М6. Соединитель должен устанавливаться с внешней стороны лотка.
Исполнение изделий: все виды.
Длина лотка ЛМГЗ (м): 2,0; 2,5; 3,0; 6,0.
Ширина лотка (мм): (100; 150; 200; 250; 300; 400; 500; 600).
Высота борта (мм): (40; 50; 65; 80; 100; 150; 200).
Толщина металла (мм): 0,7; 1,0; 1,2; 1,5.
Соединение лотка с крышкой производится при помощи скобы НЛС и комплекта метизов или соединения в «замок»

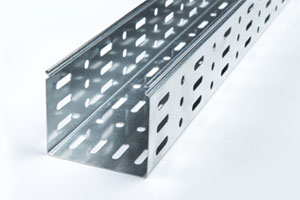

Лотки монтажные перфорированные замковые ЛМПЗ (соединение соединителем)
Лотки монтажные типа ЛМПЗ предназначены для прокладки прямых участков кабельных трасс. Представляют собой перфорированный швеллер П-образной формы. Используются при прокладке кабелей при выполнении открытых электропроводок и открытой прокладке кабелей.
Лотки имеют боковое ребро жесткости для усиления всей конструкции и для крепления к ним крышек КЛЗ «в замок» соответствующего лотку размера.
Перфорация служит для соединения лотков между собой, для крепления к ним проводников, а также для увеличения теплообмена с окружающей средой. При необходимости комплектуются разделителями РЛ для отделения друг от друга кабельных линий разного назначения.
Все соединения при монтаже лотков выполняются с помощью соединителей СЛ 245х40 (H 40); СЛ 245х50 (H 50) и СЛУ 245х65 (H 65; 80; 100;150; 200). Для скрепления одного стыка прямых лотков необходимо два соединителя и 8 комплектов метизов с резьбой М6. Соединитель должен устанавливаться с внешней стороны лотка.
Исполнение изделий: все виды.
Длина лотка ЛМПЗ (м): 2,0; 2,5; 3,0; 6,0.
Ширина лотка (мм): (100; 150; 200; 250; 300; 400; 500; 600).
Высота борта (мм): (40; 50; 65; 80; 100; 150; 200).
Толщина металла (мм): 0,7; 1,0; 1,2; 1,5.
Соединение лотка с крышкой производится при помощи скобы НЛС и комплекта метизов или соединения в «замок»
Лотки монтажные перфорированные замковые ЛМПЗ-II (телескопическое соединение)
Лотки монтажные типа ЛМПЗ-II предназначены для прокладки прямых участков кабельных трасс. Представляют собой перфорированный швеллер П-образной формы. Используются при прокладке кабелей при выполнении открытых электропроводок и открытой прокладке кабелей.
Лотки имеют боковое ребро жесткости для усиления всей конструкции и для крепления к ним крышек КЛЗ (телескопическое соединение) «в замок» соответствующего лотку размера, также при необходимости комплектуются разделителями РЛ для отделения друг от друга кабельных линий разного назначения.
При выполнении прямолинейных участков трассы одной ширины, лотки соединяются между собой путем ввода
одного лотка в другой на 100 мм. Дополнительные соединители не требуются.
Исполнение изделий: все виды.
Длина лотка ЛМПЗ-II (м): 2,0; 2,5; 3,0; 6,0.
Ширина лотка (мм): (100; 150; 200; 250; 300; 400; 500; 600).
Высота борта (мм): (50; 65; 80; 100).
Толщина металла (мм): 0,7; 1,0; 1,2; 1,5.
Преимущества новой серии лотков ЛМПЗ-II:
- Возможность телескопического соединения листовых лотков, что позволяет увеличить скорость монтажа кабельной трассы до 40%.
- Глубина телескопического соединения составляет 100 мм., что значительно увеличивает прочность и жесткость соединения лотков между собой и позволяет увеличивать расстояние между опорами. Соединение лотков между собой производиться через борта лотков 4 комплектами метизов (болт, шайба 2 шт., гайка).
- Рисунок перфорации лотка предусматривает усиление места соединения дополнительно комплектом из 4х метизов.
- Перфорация лотка позволяет осуществлять монтаж кабельной трассы на резьбовой шпильке, осуществлять монтаж осветительной системы, а также выводить необходимые проводники из тела лотка.
- Специальная «глубокая» перфорация увеличивает несущую способность лотка (до 20%),что позволяет использовать лоток меньшей толщины стали при тех же нагрузочных характеристиках, а также скрывать острые кромки перфорации, для предотвращения повреждения кабеля.
Круглая перфорация по оси лотка позволяет осуществлять монтаж кабельной трассы на резьбовой шпильке, осуществлять монтаж осветительных систем, а также выводить необходимые проводники из тела лотка.
Специальная «глубокая» перфорация значительно увеличивает несущую способность лотка ( до 30%),что позволяет использовать лоток меньшей толщины стали при тех же нагрузочных характеристиках, а также скрывает острые кромки перфорации, для предотвращения повреждения кабеля.
Ассортимент кабельных лотков РЗКК:
НЛ-Лотки несущие прямые перфорированные (телескопическое соединение)
НЛ-Лотки несущие лестничные. Соединение телескопическое или соединителем
НЛЗ-Лотки несущие лестничные замковые. Соединение телескопическое или соединителем
ЛМГ-Лотки монтажные прямые глухие (соединение соединителем)
ЛМП -Лотки монтажные перфорированные (соединение соединителем)
ЛМГЗ -Лотки монтажные глухие замковые ЛМГЗ (соединение соединителем)
ЛМПЗ -Лотки монтажные перфорированные замковые (соединение соединителем)
ЛМПЗ-II -Лотки монтажные перфорированные замковые ЛМПЗ-II (телескопическое соединение)
КМГ -Лотки монтажные крестообразные глухие
КМП -Лотки монтажные крестообразные перфорированные
ОТГ -Лотки монтажные тройниковые ОТГ глухие
ОТП -Лотки монтажные тройниковые перфорированные
КГГ -Лотки монтажные угловые для поворота трассы на 90°, 135° глухие
КГП-Лотки монтажные угловые для поворота трассы на 90°, 135° перфорированные
КПГ -Лотки монтажные угловые для поворота трассы вверх на 45°, 90° глухие
КПП-Лотки монтажные угловые для поворота трассы вверх на 45°, 90° перфорированные.
КСГ -Лотки монтажные угловые для поворота трассы вниз на 45°, 90° глухие
КСП -Лотки монтажные угловые для поворота трассы вниз на 45°, 90° перфорированные
КГУ-Лотки монтажные вертикальные универсальные глухие
КГП -Лотки монтажные вертикальные универсальные перфорированные
ОМГ -Лотки монтажные тройниковые для поворота трассы вверх на 90° с разворотом основания трассы, универсальные глухие
ОМП-Лотки монтажные тройниковые для поворота трассы вверх на 90° с разворотом основания трассы, универсальные перфорированные
КНГ -Лотки монтажные тройниковые для поворота трассы вниз на 90° с разворотом основания трассы, универсальные глухие
КНП-Лотки монтажные тройниковые для поворота трассы вниз на 90° с разворотом основания трассы, универсальные перфорированные
КРГ -Лотки монтажные угловые для поворота трассы вверх на 90° с разворотом основания трассы (правые/левые) глухие
КРП-Лотки монтажные угловые для поворота трассы вверх на 90° с разворотом основания трассы (правые/левые) перфорированные
КТГл и КТПл.-Лотки монтажные угловые для поворота трассы вниз на 90° с разворотом основания трассы (правые/левые)
КТГ и КТП -Лотки монтажные угловые для поворота трассы вниз на 90° с разворотом основания трассы
КГГ и КГП-Лотки монтажные угловые для поворота трассы от 0° до 135° глухие и перфорированные
КПГ и КПП -Лотки монтажные угловые для поворота трассы вверх от 0° до 45° глухие и перфорированные
КСГи КСП -Лотки монтажные угловые для поворота трассы вниз от 0° до 45° КСГ глухие и перфорированные
КВГ и КВП-Лотки монтажные для перемены высоты трассы глухие и перфорированные
КШГ и КШП -Лотки монтажные для перемены ширины трассы глухие и перфорированные
КШВГ и КШВП -Лотки монтажные для перемены ширины и высоты трассы глухие и перфорированные
Подробнее о кабельных лотках можно ознакомиться в разделе посвященного бренду РЗКК
02.12.2019
